Connectrix Cisco MDS : Alimentation du commutateur MDS 9396s « DS-CAC-1200W-E » remplacée par « DS-CAC-1200W »
Résumé: Pour le commutateur MDS-9396S, le numéro de référence du bloc d’alimentation « DS-CAC-1200W-E » est remplacé par « DS-CAC-1200W ». Selon les guides Cisco, il peut servir de pièce alternative. ...
Instructions
Selon Cisco, le bloc d’alimentation DS-CAC-1200W-E a été abandonné et ne peut pas être commandé via l’équipe logistique. Elles ne seront ni disponibles ni sourcées.
La pièce est automatiquement remplacée par un DS-CAC-1200W, qui est la version bidirectionnelle.
Détails concernant le bloc d’alimentation et le numéro de référence :
Pour vérifier la direction de la circulation d’air dans les modules de ventilation, les couleurs suivantes sont indiquées sur les modules de ventilation :
Rouge : circulation d’air d’admission côté port (DS-C96S-FAN-I)
Bleu : circulation d’air d’extraction côté port (DS-C96S-FAN-E)
Les modules de ventilation qui prennent en charge la circulation d’air d’admission côté port peuvent être utilisés avec un nouveau bloc d’alimentation, DS-CAC-1200W, uniquement. Si un ancien bloc d’alimentation (DS-CAC-1200W-E) est utilisé avec les modules de ventilation qui prennent en charge la circulation d’air d’admission côté port, un avertissement s’affiche sur le logiciel, après quoi le commutateur s’arrête au bout de 10 minutes.
Si un boîtier dispose de deux modules de ventilation différents, l’un prenant en charge la circulation d’air d’extraction côté port et l’autre prenant en charge la circulation d’air d’admission côté port, le commutateur est immédiatement mis hors tension.
Alimentations
Le commutateur de fabric multicouche Cisco MDS 9396S prend en charge deux blocs d’alimentation secteur (PSU) échangeables à chaud. Chaque unité est dotée d’une prise d’alimentation et d’un voyant LED d’état sur la plaque frontale, ainsi que d’une poignée pour insérer et retirer l’unité du boîtier. En cas de défaillance d’un bloc d’alimentation ou d’une alimentation CA (en mode redondant avec réseau), le système continue de fonctionner. Les blocs d’alimentation sont échangeables à chaud et peuvent être remplacés individuellement sans arrêter le système. Les procédures d’installation et de retrait des blocs d’alimentation sont détaillées dans la section Retrait et installation des blocs d’alimentation CA.
Un nouveau bloc d’alimentation CA et CC haute tension (DS-CAC-1200W) qui prend en charge le flux d’air bidirectionnel, le flux d’air d’évacuation côté port et le flux d’air d’admission côté port des modules de ventilation a été introduit dans les versions 6.2(x) de Cisco MDS NX-OS à partir de Cisco MDS NX-OS version 6.2(17) et Cisco MDS NX-OS versions 7.3(x) à partir de Cisco MDS NX-OS Version 7.3(1)D1(1).
Pour vérifier le sens de la circulation d’air dans les blocs d’alimentation, les couleurs suivantes sont indiquées sur les blocs d’alimentation :
-

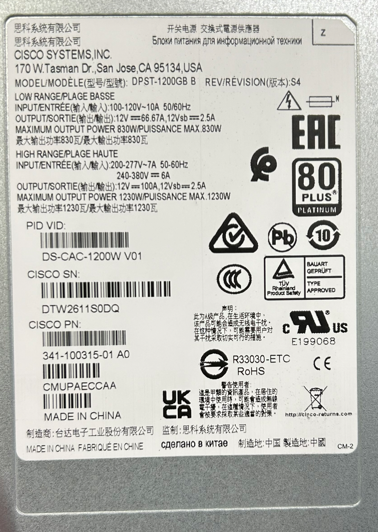

Blanc (DS-CAC-1200W) :Représente une circulation d’air bidirectionnelle. Circulation d’air d’admission ou sortie d’air bâbord selon le type de circulation d’air des modules de ventilateur du système. Ce bloc d’alimentation se configure automatiquement pour fonctionner en mode de circulation d’air d’évacuation côté port si le commutateur dispose de modules de ventilation système bleus. De même, le bloc d’alimentation se configure automatiquement pour fonctionner en mode de circulation d’air d’admission côté port si le commutateur est équipé de modules de ventilateur rouges. Pour plus d’informations sur la direction de la circulation d’air dans les modules de ventilation, reportez-vous à la section Modules de ventilation.
Capture d’écran :
-

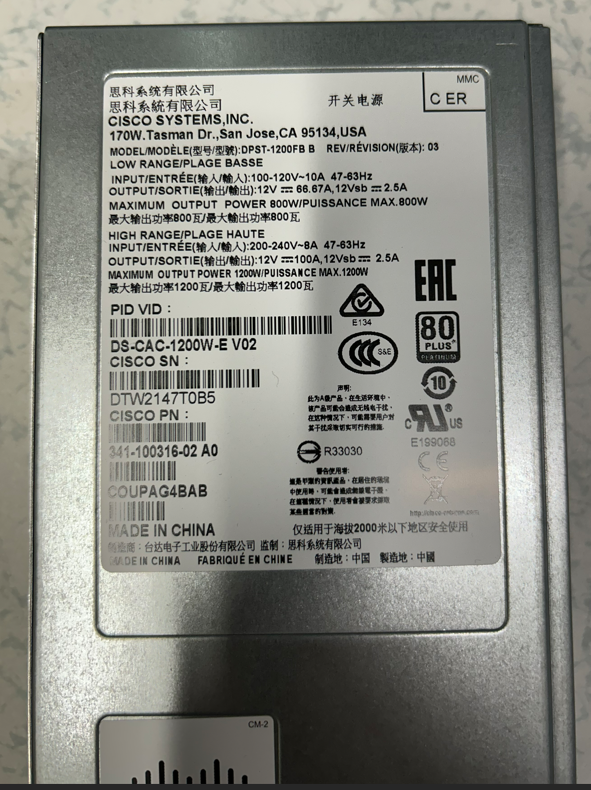

Bleu (DS-CAC-1200W-E) :Représente le flux d’air évacué côté port. Ce bloc d’alimentation ne peut être utilisé qu’avec le ventilateur de circulation d’air d’extraction côté port (DS-C96S-FAN-E).
Capture d’écran :
La pièce de remplacement « DS-CAC-1200W » peut être utilisée pour remplacer le bloc d’alimentation du commutateur Connectrix MDS-9396S, à la place du DS-CAC-1200W-E.
Pour faciliter ce remplacement, le câble d’alimentation CVC « CAB-HVAC-C14-2M » (2 mètres) sera nécessaire. L’équipe logistique envoie ce câble avec la pièce du bloc d’alimentation.
La combinaison de blocs d’alimentation bidirectionnels de 1 200 W-E et 1 200 W doit être autorisée dans le même boîtier. Nous l’avons testé et ces deux PID peuvent coexister dans le même boîtier.
Informations supplémentaires
Les cordons d’alimentation DS-CAC-1200W-E et DS-CAC-1200W ne sont pas identiques. Le DS-CAC-1200W-E dispose d’une fiche IEC-C14, tandis que le DS-CAC-1200W dispose d’une prise Saf-D-Grid avec PID : CAB-HVAC-C14-2M qui n’est requis que pour les anciens 9396 qui sont envoyés automatiquement.
La solution de Cisco est la suivante : sur l’ancien commutateur MDS-9396S qui ne dispose pas du changement de câble, DELL doit respecter l’ordre de travail DS-CAC-1200W et CAB-HVAC-C14-2M.
