PowerFlex : Remplacement du module NVDIMM dans les nœuds PowerEdge 15G et versions ultérieures
Résumé: Remplacement d’un module NVDIMM sur un serveur PowerEdge ou une appliance PowerFlex.
Cet article concerne
Cet article ne concerne pas
Cet article n’est associé à aucun produit spécifique.
Toutes les versions du produit ne sont pas identifiées dans cet article.
Instructions
Avant de commencer :
Enregistrez la sortie des commandes suivantes dans un bloc-notes :
- Connectez-vous au MDM principal avec les identifiants administrateur. Utilisez des guillemets simples ' ' si le mot de passe contient des caractères spéciaux
scli --login --username admin --password '<password>' --management_system_ip <pfmp_ip>
- Exécutez la commande suivante pour répertorier tous les détails des SDS :
scli --query_all_sds
Exemple :
SDS ID: 2e400d3800000004 Name: LAB10_SDS3 State: Connected, Joined IP: XXX
SDS ID: 2e400d3700000003 Name: LAB10_SDS2 State: Connected, Joined IP: XXX
SDS ID: 2e400d3600000002 Name: LAB10_SDS4 State: Connected, Joined IP: XXX
SDS ID: 2e400d3500000001 Name: LAB10_SDS1 State: Connected, Joined IP: XXX
SDS ID: 2e400d3400000000 Name: LAB10_SDS5 State: Connected, Joined IP: XXX
- Localisez le SDS concerné et notez le nom du SDS, puis exécutez la commande suivante. Le résultat vous aidera plus tard à l’étape 10 à remettre les appareils à l’aide du chemin d’accès au périphérique
scli --query_sds --sds_name <sds_name>
- Enfin, exécutez la commande suivante à partir du SDS concerné :
dmidecode --type memory | grep "Non-" -B 3 -A 3 | grep -E 'Locator|Serial' | grep -v Bank ndctl list -D ndctl list -N ndctl list -R
Procédure

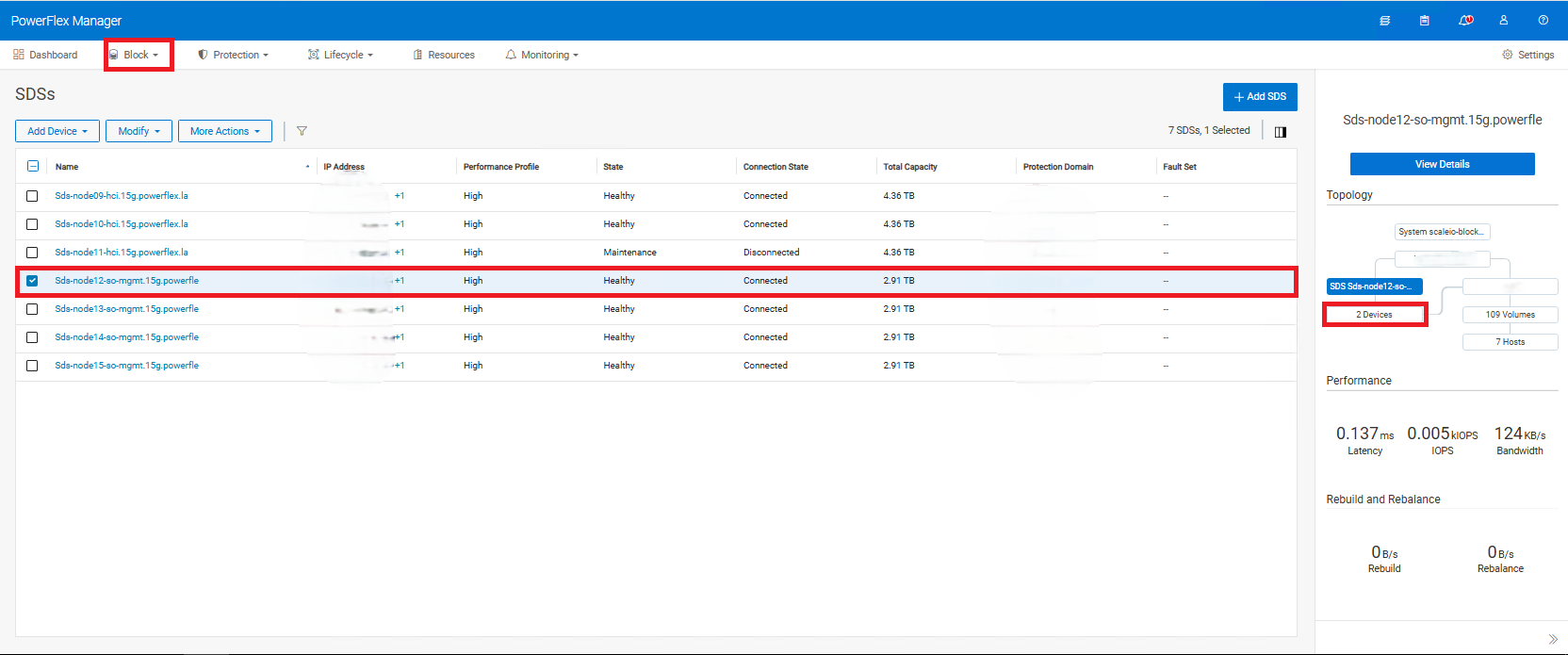

- Connectez-vous à PFMP > Block > SDSs
- Sélectionnez le SDS en question et cliquez sur Devices dans le volet de droite

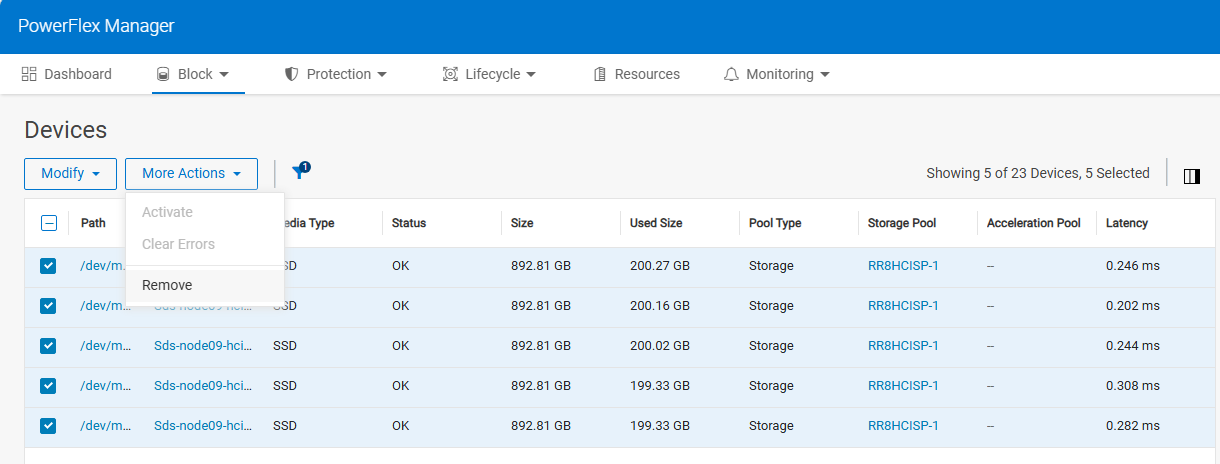

- Retirez tous les périphériques de stockagedu SDS et attendez la fin du rééquilibrage. (Ne supprimez pas les appareils d’accélération à cette étape)

- Une fois tous les appareils supprimés du cluster, supprimez tous les appareils d’accélération (par exemple : /dev/dax0.0)
- Une fois que le serveur ne fournit plus de stockage, mettez-le hors tension et laissez le contrôleur CE remplacer le module NVDIMM.
Attention : Ne passez pas à l’étape 6 ou ne nettoyez pas les NVDIMM tant que tous les appareils SDS n’ont pas été supprimés - Mettez le serveur sous tension et démarrez dans le BIOS. Sélectionnez Paramètres > du BIOS Paramètres> de mémoire Sélectionnez Activé pour Nettoyer tous les NVDIMM.
Voir PowerFlex : Procédure d’expurgation des modules NVDIMM et SDPM - Vidéo
- Enregistrez les modifications et quittez, puis démarrez le serveur.
- Exécutez les commandes suivantes :
ndctl create-namespace --region=region0 --type=pmem --mode=devdax --align=4k --force
Exemple :ndctl create-namespace --region=region1 --type=pmem --mode=devdax --align=4k --force
ndctl create-namespace --region=region0 --type=pmem --mode=devdax --align=4k --force
{
"dev":"namespace0.0",
"mode":"devdax",
"map":"dev",
"size":"31.50 GiB (33.82 GB)",
"uuid":"44490109-0bff-4ca2-b68a-ae7a6b30a55f",
"daxregion":{
"id":1,
"size":"31.50 GiB (33.82 GB)",
"align":4096,
"devices":[
{
"chardev":"dax0.0",
"size":"31.50 GiB (33.82 GB)"
}
]
},
"align":4096
}
ndctl create-namespace --region=region1 --type=pmem --mode=devdax --align=4k --force
{
"dev":"namespace1.0",
"mode":"devdax",
"map":"dev",
"size":"31.50 GiB (33.82 GB)",
"uuid":"d48959c9-4b8c-4736-ad00-23afc0113fcd",
"daxregion":{
"id":1,
"size":"31.50 GiB (33.82 GB)",
"align":4096,
"devices":[
{
"chardev":"dax1.0",
"size":"31.50 GiB (33.82 GB)"
}
]
},
"align":4096
}
Chaque nom d’appareil DAX s’affiche dans la sortie sous la forme d’une valeur chardev .
Dans l’exemple de sortie, les noms d’appareils DAX sont dax0.0 et dax1.0.
Les noms d’appareils d’accélération complète sont les suivants /dev/dax0.0 et /dev/dax1.0
Remarque : Même si vous disposez de 4 ou 6 NVDIMM, seuls 2 espaces de nommage seront créés dax0.0 et dax1.0 pour les générations 15G et ultérieures

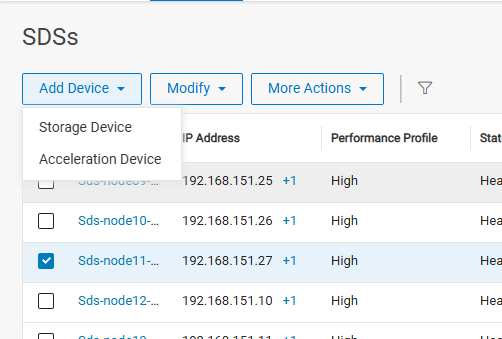

- Revenir à PFMP > SDS > Sélectionnez le SDS >Add Device > Acceleration Device (par exemple : /dev/dax0.0 et /dev/dax1.0) (ajoutez d’abord l’appareil d’accélération avant le périphérique de stockage)
- Après avoir ajouté les appareils d’accélération, vous pouvez ajouter à nouveau tous les appareils de stockage indiqués à l’étape 1 (par exemple : /dev/XXX ou si vous utilisez cloudlink /dev/mapper/svm_XXX) , vous pouvez vous référer à la sortie de la commande
scli --query_sds --sds_name<sds_name>qui a été sauvegardé plus tôt

Pour un remplacement à l’aide de l’assistant PFMP, voir PowerFlex 4.X : Comment remplacer NVDIMM à l’aide de l’assistant PFMP
Informations supplémentaires
Articles connexes :
- PowerFlex : Corrélation entre les appareils NVDIMM, DAX et SDS
- PowerFlex : Comment vérifier le pourcentage d’utilisation de la durée de vie saine NVDIMM
- PowerFlex : Procédure d’expurgation des modules NVDIMM et SDPM - Vidéo
- PowerFlex : Nettoyer NVDIMM après une rétrogradation du firmware NVDIMM
Produits concernés
PowerFlex rack, PowerFlex appliance R650, Powerflex appliance R750, PowerFlex custom node R650, PowerFlex custom node R750Propriétés de l’article
