Различные доступные модели плат RAID-контроллеров

Рабочие станции Dell Precision предлагают несколько вариантов контроллеров жестких дисков:

• ✓ Плата Dell H310 PCIe RAID
• ✓ Плата Dell H710P PCIe RAID
• ✓ Плата Dell H330 PCIe RAID
• ✓ Плата Dell H730P PCIe RAID
• ✓ RAID-контроллеры LSI 9271-8i

Платы H310 и H710P поддерживают несколько портов 6 Гбит/с для накопителей SATA, SAS или SSD. Они поддерживают конфигурации RAID 0, 1, 5 и 10.

H310 — плата RAID на базе управляющей системы. Термин на базе управляющей системы означает, что для реализации RAID используются циклы системного процессора.

(Рис. 1. PERC H310)

H710P — это аппаратный RAID-контроллер. Аппаратная реализация RAID означает, что вся обработка, необходимая для RAID, выполняется на плате, а циклы системного процессора не используются. Аппаратная реализация RAID снижает нагрузку на процессор рабочей станции и обеспечивает максимальную производительность рабочей станции (эта плата поддерживает только внутренние накопители).

(Рис. 2. H710p)

Платы H330 и H730P поддерживают несколько портов 12 Гбит/с для накопителей SATA, SAS или SSD. Они поддерживают конфигурации RAID 0, 1, 5 и 10.

H330 — это плата для RAID общего назначения. (Плата поддерживает как внутренние накопители, так и ленточные устройства, но не поддерживает кэширование. Это может повлиять на производительность массивов RAID 5 и RAID 6.)

(Рис. 3. H330)

H730P — плата с аппаратной реализацией RAID. Эта плата имеет энергонезависимый кэш объемом 1 Гбайт или 2 Гбайт. (эта плата поддерживает только внутренние накопители).

(Рис.4. H730p)

Утилита конфигурации RAID BIOS, также известная как Dell OpenManage Storage Services, является приложением для управления хранилищем. Это приложение встроено в различные платы, которые настраивают и поддерживают группы дисков RAID и виртуальные диски. Эта утилита не зависит от операционной системы. Нажмите одновременно клавиши <CTRL + R> во время выполнения POST, чтобы войти в эту утилиту.

Для получения информации о RAID-контроллерах LSI 9271-8i см. видео ниже в разделе 5.

(Рис. 5. PERC LSI)

Дополнительные сведения о настройке массивов RAID на рабочих станциях Precision см. в статьях базы знаний Dell:

• Конфигурация RAID для мобильных рабочих станций Dell Precision
• Настройка RAID на рабочей станции Dell Precision

В начало

Общие сведения о терминах и концепциях RAID

Далее представлены несколько видеороликов, которые позволят вам ознакомиться с основными понятиями и терминами, используемыми в RAID. Видеоролики могут быть только на английском языке (с субтитрами на русском языке или без них).

Они будут полезны если у вас нет опыта работы с RAID. Если у вас есть такой опыт, вы можете их пропустить и перейти к следующему разделу.

В начало

Утилита конфигурации RAID BIOS

Перед загрузкой драйверов контроллера PERC необходимо настроить RAID с помощью этой утилиты.

Утилита для более старых плат содержит несколько разделов, включая «Virtual Disk Management», «Physical Disk Management» , «Controller Management» и «Properties».

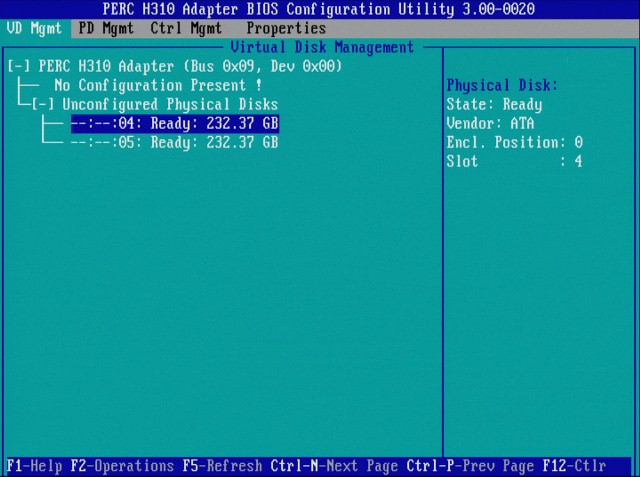

(Рис. 6. Утилита PERC)

Утилита для более новых карт идентична, но вместо свойств в ней используется «Foreign Configuration View» (Просмотр внешней конфигурации).

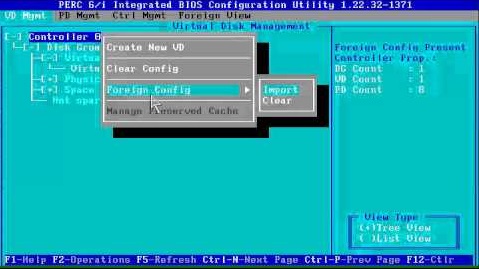

(Рис. 7. BIOS PERC6i)

В начало

Драйвер RAID-хранилища

При установке или переустановке операционной системы Windows на определенном этапе отображается запрос о драйвере RAID-хранилища. При попытке форматирования и загрузки операционной системы инженер или пользователь, работающий на объекте, должен подготовить драйвер хранилища RAID на USB-накопителе.

Ниже приведен снимок экрана, на котором жесткий диск отсутствует при установке Windows 7. (В более новых версиях Windows существенных изменений нет.)

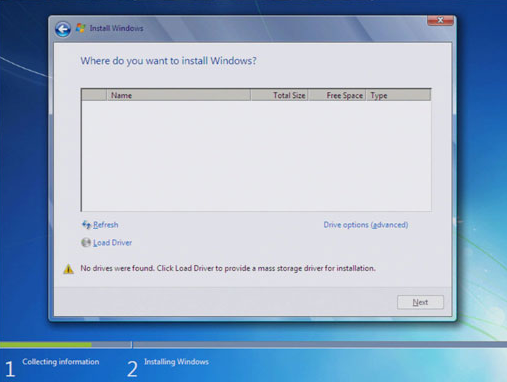

(Рис. 8. Драйвер PERC)

Если отображается сообщение Жесткий диск не найден, подключите USB-носитель с драйвером. Нажмите Загрузить драйверы, перейдите в папку с драйверами на USB-носителе и запустите файл.

Такие драйверы можно загрузить с веб-сайта поддержки Dell.

Обязательно укажите Сервисный код или Код экспресс-обслуживания, чтобы перейти на нужную страницу. (Также можно выбрать тип модели из списка продуктов.)

Нажмите на кнопку Драйверы и скачиваемые материалы в левой части страницы и выберите правильную операционную систему.

Откройте раздел Контроллер хранилища данных и загрузите файл драйвера по ссылке.

В начало

Описание RAID-контроллера LSI 9271-8i и его использование

Посмотрев приведенные ниже видеоролики, вы узнаете об использовании RAID-контроллеров LSI 9271-8i и лучше поймете принципы их работы. Видеоролики могут быть только на английском языке (с субтитрами на русском языке или без них).

В начало
