VxRail: Povolení provozu UDT pro clustery VxRail

Provoz vSphere UDT

Od verze vSphere 8 je Unified Data Transport (UDT) nový mechanismus přenosu dat navržený tak, aby zlepšil efektivitu migrací virtuálních počítačů, zejména pro:

• Vypnuté virtuální počítače
• Disky se snapshoty

UDT kombinuje silné stránky tradičních protokolů NFC (Network File Copy) a vMotion:

• Tradičně se vypnuté virtuální počítače migrují pomocí NFC, což je relativně pomalé.
• UDT stále používá NFC pro řízení provozu, ale protokol vMotion zpracovává přenos dat v reálném čase, což zvyšuje rychlost a výkon.

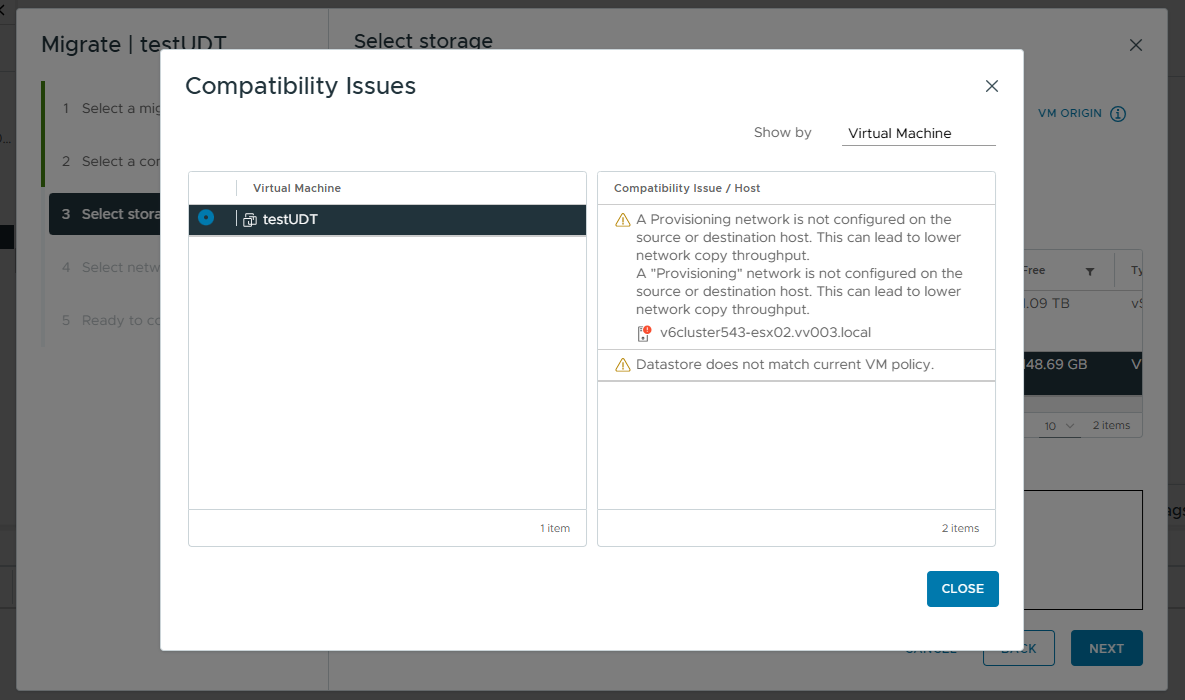

Pokud cluster vSphere nemá povolenou UDT, zobrazí se při migraci vypnutého virtuálního počítače následující upozornění na kompatibilitu:

Jak povolit UDT v zařízení VxRail.

VxRail vMotion VMK používá zásobník vMotion TCP/IP. Službu vSphere Provisioning (která podporuje UDT) nelze povolit v vMotion VMK. Pokud je pro cluster VxRail nutné povolit UDT, postupujte podle níže uvedených kroků a vytvořte nový VMK a skupinu portů pro provoz UDT.

1. Vytvořte novou skupinu portů. Zkontrolujte, zda je síť VLAN správně nakonfigurována na portech síťového přepínače připojených k uplinkům UDT.
2. Nastavení seskupování a převzetí služeb při selhání jsou stejná jako u skupiny portů vMotion.
3. Vytvořte nový klíč VMK a pomocí Zřizování zásobníku protokolu TCP/IP v každém hostiteli. Nastavte jednotku MTU na požadovanou hodnotu. Pokud se používají rámce typu Jumbo, musí být síť zřízena, aby bylo možné rámce typu Jumbo.

1. Volitelné – pokud je cluster topologií L3 (hostitelé clusteru jsou odděleni L3), lze bránu použít k povolení směrování provozu UDT. Existují dva způsoby, jak nakonfigurovat bránu. Pomocí nastavení Přepsat bránu na kartě VMKnebo definováním brány statické trasy.
2. Přepsat nastavení brány na VMK

3. Při definování brány statické trasy spusťte na hostiteli ESXi následující příkaz:
esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. Příklad výsledku zobrazující VDS s hostiteli VMK připojeno ke skupině portů UDT.



5. Zkontrolujte síťové připojení provozu UDT.
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472: Nastaví velikost paketu (MTU 1500 minus 28 bajtů pro hlavičku ICMP/IP)

2. -d: Nastaví paket tak, aby nebyl fragmentován (Do Not Fragment)

Dopad operací 2. dne

Vzhledem k tomu, že skupinu portů UDT a VMK konfiguruje uživatel ručně, nové uzly se pro UDT automaticky nenastavují. Proto při provádění operací rozšíření L2/L3 uzlu nebo výměny uzlu musí uživatelé ručně nakonfigurovat UDT VMK, přiřadit IP adresu a připojit se ke stávající skupině portů UDT pro každý nově přidaný uzel.

• Následuje konfigurace VDS po přidání uzlu. Existují dvě skupiny portů pro správu se čtyřmi VMKs. Nový uzel ale nemá UDT VMK .

Sjednocený přenos dat vSphere vMotion
