VxRail: Abilitare il traffico UDT per i cluster VxRail

Traffico UDT vSphere

A partire dalla versione 8 di vSphere, Unified Data Transport (UDT) è un nuovo meccanismo di trasferimento dei dati progettato per migliorare l'efficienza delle migrazioni delle macchine virtuali (VM), in particolare per:

• Macchine virtuali spente
• Dischi con istantanee

Il tipo definito dall'utente combina i punti di forza dei tradizionali protocolli NFC (Network File Copy) e vMotion:

• Tradizionalmente, le VM spente vengono migrate utilizzando NFC, che è relativamente lento.
• Il protocollo UDT utilizza ancora NFC per il traffico di controllo, ma il protocollo vMotion gestisce il trasferimento dei dati in tempo reale, migliorando la velocità e le prestazioni.

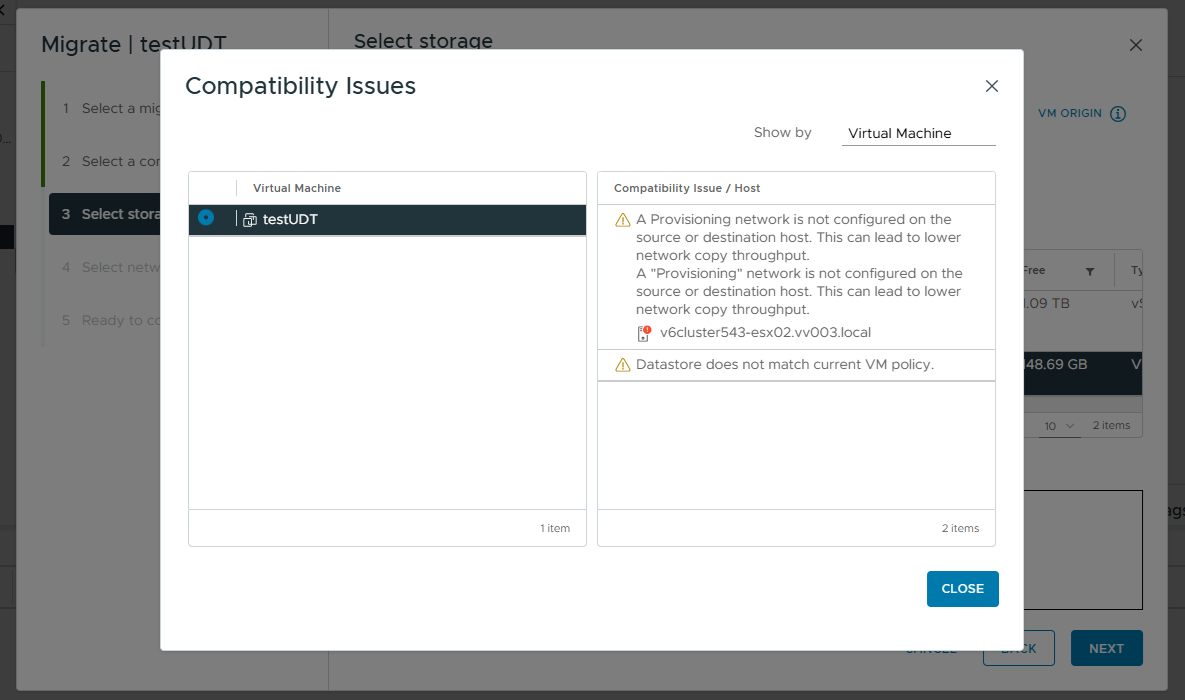

Se per vSphere Cluster non è abilitata la funzione definita dall'utente, quando viene eseguita la migrazione di una macchina virtuale spenta viene visualizzato il seguente avviso di compatibilità:

Come abilitare l'UDT su VxRail.

VxRail vMotion VMK utilizza lo stack TCP/IP vMotion, il servizio vSphere Provisioning (che supporta l'UDT) non può essere abilitato su vMotion VMK. Se è necessario abilitare l'UDT per il VxRail Cluster, seguire la procedura riportata di seguito per creare un nuovo VMK e un port-group per il traffico UDT.

1. Creare un nuovo gruppo di porte. Assicurarsi che la VLAN sia configurata correttamente sulle porte degli switch di rete connesse agli uplink UDT.
2. Le impostazioni di teaming e failover sono le stesse con il gruppo di porte vMotion.
3. Creare un nuovo VMK e utilizzando Provisioning dello stack TCP/IP in ciascun host. Impostare la MTU sul valore richiesto; se vengono utilizzati frame jumbo, è necessario eseguire il provisioning della rete per consentire i frame jumbo.

1. Facoltativo: se il cluster è una topologia L3 (gli host del cluster sono separati da L3), è possibile utilizzare il gateway per consentire il routing del traffico UDT. Esistono due modi per configurare un gateway; Usando l'impostazione Override Gateway su VMKo definendo un gateway di route statico.
2. Sovrascrivi l'impostazione del gateway su VMK

3. Definendo un gateway di route statica, eseguire il seguente comando sull host ESXi:
esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. Risultato di esempio che mostra VDS con host VMK connesso al gruppo di porte UDT.



5. Controllare la connettività di rete del traffico UDT.
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472: Imposta la dimensione del pacchetto (MTU 1500 meno 28 byte per l'intestazione ICMP/IP)

2. -d: Imposta il pacchetto in modo che non venga frammentato (Do Not Fragment)

Impatto delle operazioni del giorno 2

Poiché il gruppo di porte definito dall'utente e VMK vengono configurati manualmente dall'utente, i nuovi nodi non vengono configurati automaticamente per il tipo definito dall'utente. Pertanto, quando si eseguono operazioni di espansione o sostituzione del nodo L2/L3, gli utenti devono configurare manualmente il tipo definito dall'utente VMK, assegnare l'indirizzo IP e collegarsi al gruppo di porte definito dall'utente esistente per ogni nodo appena aggiunto.

• Di seguito è riportata la configurazione VDS dopo l'aggiunta di un nodo. Esistono due gruppi di porte di gestione, con quattro VMKs. Tuttavia, il nuovo nodo non dispone di un tipo definito dall'utente VMK configurato.
