PowerFlex 4.X: Falha na conversão do SO devido a IPs virtuais ausentes

• A operação de conversão do sistema operacional é executada em um ou mais nós em um RG Storage Only (SO) e o processo apresenta falha.
• O nó de destino é convertido com sucesso para o sistema operacional SLES.
• O cluster do MDM tem um modo de configuração diferente após a operação de conversão e o estado é exibido como Degradado.
• --query_cluster A saída pode mostrar nós que originalmente eram MDMs do Manager como Tie-Breaker e vice-versa.  A função pode não corresponder à actor_role no arquivo de configuração do MDM - /opt/emc/scaleio/mdm/cfg/conf.txt.

Exemplo:

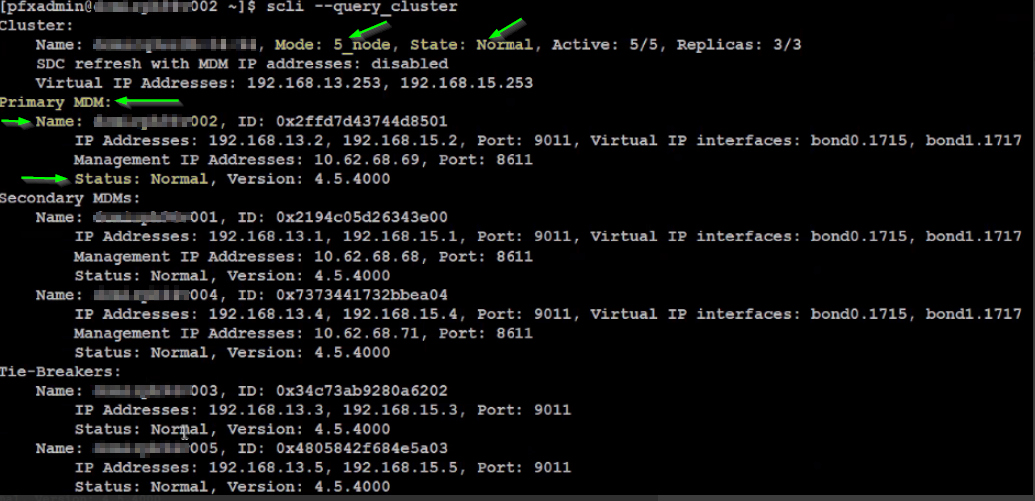

Conversão pré-SO

O cluster do MDM tem um modo de configuração 5_node e um estadonormal (íntegro), e o nó xxx002 está em um status normal e um MDM gerenciador (primário):

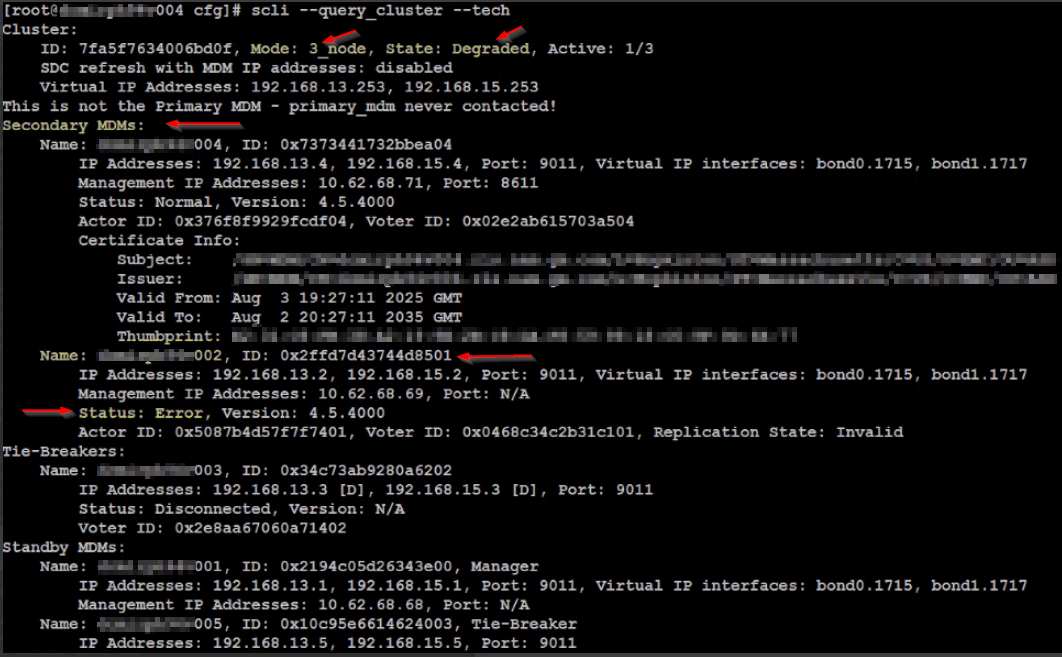

Conversão pós-SO

O cluster do MDM tem um modo de configuração 3_node e um estadodegradado (não íntegro), e o nó xxx002 está em status de erro e um MDM gerenciador (secundário):

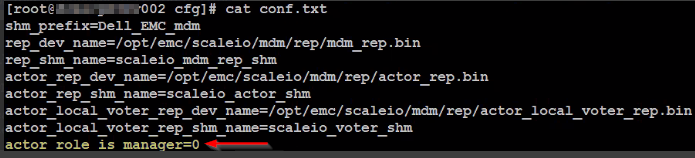

O arquivo de configuração do nó xxx002 está definido como actor_role_is_manager=0, ou seja, Tie Breaker:

Impacto

O cluster do MDM está em um estado inesperado e com falha – possível DU.

Durante uma conversão de SO, a PFMP reequilibra as funções do MDM entre os nós disponíveis. A PFMP usa os endereços IP virtuais do cluster do MDM como âncora para instalar e adicionar nós de cluster do MDM e gerenciador de standby/tie-breakers.

Depois que o sistema operacional de um nó é convertido com sucesso em SLES, o processo de rebalanceamento dos nós do cluster do MDM é acionado e, como os endereços IP virtuais indicam que há 2 IPs para procurar e que os nós têm 4 IPs, isso faz com que a pesquisa falhe e a instalação prossiga, padronizando a instalação para um tie breaker em espera.

Cluster:
    Name: sio-1, ID: 0a1707234b50f20f, Mode: 5_node, State: Normal, Active: 5/5, Replicas: 3/3
	...
    Virtual IP Addresses: 10.122.160.100, 10.123.160.100	<<<<<
Primary MDM:
    Name: sio-101, ID: 0x6bd7be1d61b4c900
        IP Addresses: 10.122.160.101, 10.123.160.101, 10.122.224.101, 10.123.224.101, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
Secondary MDMs:
    Name: sio-102, ID: 0x0b5a343e4caba901
        IP Addresses: 10.122.160.102, 10.123.160.102, 10.122.224.102, 10.123.224.102, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ....
    Name: sio-104, ID: 0x749bb9791864d903
        IP Addresses: 10.122.160.104, 10.123.160.104, 10.122.224.104, 10.123.224.104, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ....
Tie-Breakers:
    Name: sio-105, ID: 0x612f04b03a127004
        IP Addresses: 10.122.160.105, 10.123.160.105, 10.122.224.105, 10.123.224.105, Port: 9011	<<<<<
        ...
    Name: sio-103, ID: 0x154f223f2046a305
        IP Addresses: 10.122.160.103, 10.123.160.103, 10.122.224.103, 10.123.224.103, Port: 9011	<<<<<
        ...
Standby MDMs:
    Name: sio-106, ID: 0x6bd7be1d61b4c900, Manager
        IP Addresses: 10.122.160.106, 10.123.160.106, 10.122.224.106, 10.123.224.106, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
	Name: sio-107, ID: 0x612f04b03a127004, Tie-Breaker
        IP Addresses: 10.122.160.107, 10.123.160.107, 10.122.224.107, 10.123.224.107, Port: 9011	<<<<<
    Name: sio-108, ID: 0x0b5a343e4caba901, Manager
        IP Addresses: 10.122.160.108, 10.123.160.108, 10.122.224.108, 10.123.224.108, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
    Name: sio-112, ID: 0x612f04b03a127004, Tie-Breaker
        IP Addresses: 10.122.160.112, 10.123.160.112, 10.122.224.112, 10.123.224.112, Port: 9011	<<<<<

Como resultado, o processo de instalação será revertido para a função padrão do MDM, Tie-Breaker, e todos os MDMs serão instalados como Tie-Breakers, quebrando assim o cluster do MDM:

DEBUG [2025-11-23T06:51:03.699277] 316828: provider/elementmanager/scaleio.rb:5702:in `add_mdm': scaleio-block-legacy-gateway: Failed to add MDM sio-102 to VxOS cluster with error {"message"=>"Illegal number of IP addresses. The Primary MDM, the Secondary MDM, and the Tie-Breaker must each have the same number of IP addresses.", "httpStatusCode"=>500, "errorCode"=>298}. Retying 1

Para evitar uma conversão de SO com falha ou uma DU, execute as seguintes ações antes de tentar uma conversão de SO.

Os membros do cluster do MDM e os MDMs em espera devem ter a mesma contagem de endereços IP (IPs de DADOS) que os endereços IP virtuais do cluster, aumentando as interfaces IP virtuais e adicionando endereços IP virtuais ou reduzindo os IPs de dados do MDM.

Siga uma das seguintes opções para corrigir o problema: aumente os IPs virtuais do cluster MDM para alinhar com a contagem de IP DATA dos MDMs primários/secundários/tiebreaker/standby ou reduza os IPs de DATA para alinhar com a contagem de IP virtuais do cluster MDM.

Aumente os IPs virtuais do cluster MDM.

1) Adicione IPs virtuais adicionais ao cluster e interfaces de IP virtual aos MDMs primário e secundário.

Um. Limpe os IPs virtuais existentes:

scli --modify_cluster_virtual_ips --clear_all

B. Adicione os IPs virtuais antigos e novos (lista separada por vírgulas, omita o espaço após cada vírgula):

scli --modify_cluster_virtual_ips --cluster_virtual_ip <Virtual IP 1,Virtual IP 2,Virtual IP 3,Virtual IP 4>

 c. Limpe as interfaces IP virtuais existentes:

scli --modify_virtual_ip_interfaces --clear_all

 d. Adicione as interfaces IP virtuais antigas e novas (lista separada por vírgulas, omita o espaço após cada vírgula) nos MDMs primário e secundário:

scli --modify_virtual_ip_interfaces --target_mdm_ip <Primary MDM management IP> --new_mdm_virtual_ip_interface <Virtual Interface 1,Virtual Interface 2,Virtual Interface 3,Virtual Interface 4>

scli --modify_virtual_ip_interfaces --target_mdm_ip <Secondary MDM management IP> --new_mdm_virtual_ip_interface <Virtual Interface 1,Virtual Interface 2,Virtual Interface 3,Virtual Interface 4>

2) Atualize o SDC/s e qualquer outro client que utilize os IPs virtuais do cluster com os novos IPs:

• Linux: /opt/emc/scaleio/sdc/bin/drv_cfg
  Nota: A nova lista de endereços IP é separada por vírgulas e deve omitir o espaço após cada vírgula. Se você quiser manter o(s) endereço(s) existente(s), inclua-o(s) nesta lista.



  drv_cfg --mod_mdm_ip --ip <One of the existing MDM IP addresses>  <All MDM IP addresses>

Gdfgdfgdfgdfgd

• Windows: C:\Program Files\emc\scaleio\sdc\bin\drv_cfg

•  ESXi:
  • Obtenha a configuração em execução. O comando retornará uma string que representa todos os parâmetros de configuração do ESXi atualmente definidos, o GUID do SDC e os IPs do MDM:

cat /etc/vmware/esx.conf | grep scini | grep options

• • Use os detalhes da saída para executar o comando e adicionar os novos IPs virtuais (lista separada por vírgulas, omita o espaço após cada vírgula):
    Nota:

    <XXX> - é uma string GUID gerada pelo usuário. O GUID pode ser validado usando o comando SCLI '--query_all_sdc' no MDM primário.
    <> LIST_VIP_MDM_IPS é uma lista separada por vírgulas de todos os endereços IP do MDM ou o endereço IP virtual do MDM. Não inclua endereços IP tie breaker aqui.

    esxcli system module parameters set -m scini -p "IoctlIniGuidStr=<XXX> IoctlMdmIPStr=LIST_VIP_MDM_IPS>"

• Coloque o ESXi no modo de manutenção e reinicie.

3) Remova o RG usando a interface do usuário da PFMP e adicione novamente usando todos os endereços IP virtuais do cluster do MDM, antigos e novos.

4) Depois que a conversa sobre o sistema operacional for concluída com sucesso e o sistema estiver em um estado íntegro, para reverter as alterações, execute as etapas de 1 a 3.

Diminua os IPs de dados do MDM.

1) Reduza o cluster do MDM a um modo 3_node ou 1_node, com base no modo de cluster atual.

2) Adicione novamente todos os MDMs (em espera, TB e secundário), com menos IPs de dados do MDM, com base na quantidade de VIPs do cluster.

Versões afetadas

PFMP 4.x

Correção feita na versão

PFMP 5.1

Artigos relacionados:

PowerFlex 4.X: Falha na conversão do SO devido à ordem incorreta das funções de IP do SDS

PowerFlex 4.X: Falha na conversão do SO devido ao MDM em espera não configurado
