PowerEdge: Помилки перевірки процесорної машини

Які помилки при перевірці процесора?

На серверах PowerEdge та на рішеннях, що використовують стандартне BIOS та iDRAC прошивки, машинні перевірки фіксуються у журнал подій системи (SEL
).Ці записи також відображаються в журналі контролера життєвого циклу (LCL) у різних кодах подій Enhanced Error Message Initiative (EEMI).

Приклади логів:

2022-10-22 22:12:35    506    CPU9000    An OEM diagnostic event occurred.
2022-10-22 22:12:34    505    CPU9000    An OEM diagnostic event occurred.
2022-10-22 22:12:33    504    CPU9000    An OEM diagnostic event occurred.
2022-10-22 22:12:31    503    CPU0704    CPU 2 machine check error detected.
2022-10-22 22:12:31    502    UEFI0078   One or more Machine Check errors occurred in the previous boot.

2025-05-21 03:42:32    320    CPU9000    An OEM diagnostic event occurred.
2025-05-21 03:42:30    319    CPU0704    CPU 1 machine check error detected.
2025-05-21 03:42:29    318    PST0090    A problem was detected related to the previous server boot.
2025-05-21 03:42:29    317    UEFI0078   One or more Machine Check errors occurred in the previous boot.

2021-09-02 16:02:18    712    UEFI0078   One or more Machine Check errors occurred in the previous boot.
2021-09-02 16:02:18    711    CPU0000    Internal error has occurred check for additional logs.

Розуміння причин помилок перевірки процесора

Помилки перевірки машини процесора (MCE) мають кілька можливих причин — від апаратних до програмних тригерів. Ці помилки можна пояснити різними факторами, зокрема:

• Мікрокод BIOS або мікрокод процесора
• CPLD-прошивка материнської плати
• Помилки пам'яті
• Фатальні помилки шини PCIE
• Збій ОС або помилки програмного забезпечення та драйверів (BSOD, PSOD або паніка ядра)
• Несправності процесора

Апаратні журнали можна використовувати для виявлення можливих причин, перевіряючи, чи супроводжують помилки інших компонентів CPU Machine Check Errors.

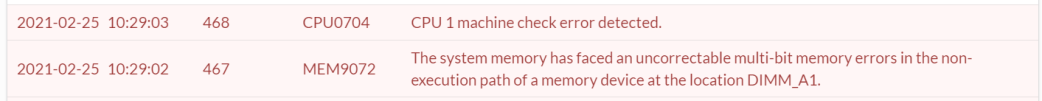

Приклади процесорних MCE, що запускаються через помилку пам'яті:

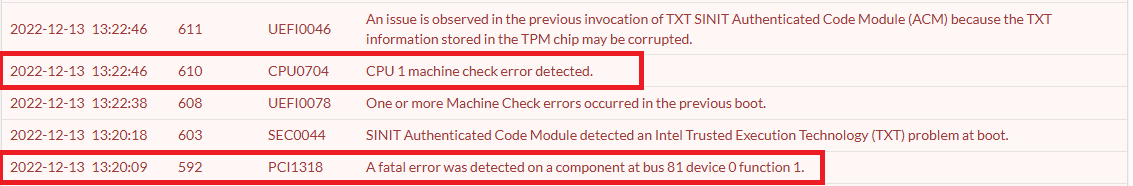

Приклад MCE процесора, що запускається через фатальну помилку шини:

Приклад MCE процесора, спричиненого збою ОС:

Загальні рекомендації

Завжди корисно ставити такі питання:

• Чи були нещодавні зміни в системі, наприклад, оновлення або зміни в апаратному забезпеченні чи конфігурації?
• Чи є інші помилки в журналах поруч, які можуть бути більш інформативними, ніж сама перевірка машини?
• Як часто відбувається перевірка машини? Це був одноразовий випадок? Чи можна його легко відтворити?
• Чи є фактори навколишнього середовища, такі як конкретні навантаження або сценарії енергоспоживання та тепла?

Прошивка та драйвери

Застаріла або несумісна прошивка та драйвери є одними з найпоширеніших причин перевірки машин, оскільки вони працюють разом для реалізації та контролю поведінки пристрою. Тому важливо переглянути версії, які використовуються для оцінки будь-якого перевірки машин.

Серед прошивки критично важливими є оновлення BIOS:

• Більшість релізів BIOS містять оновлення, які надає відповідний виробник процесорів, багато з яких містять явні виправлення для перевірок машини.
• Ці оновлення UEFI для серверів включають мікрокод, довідковий код та інші оновлення модулів, які контролюють функціональність, включаючи всі функції надійності, доступності та сервісної доступності (RAS) серед інших.
• Водночас не ігноруйте іншу прошивку в системі.
• Практично будь-який пристрій у системі може бути винуватцем, включно з рідкісними випадками iDRAC.

Виявлення та усунення помилок перевірки процесорних машин

Щоб виявити помилки Check Machine Error, почніть з перевірки апаратних журналів життєвого циклу (LC) або журналу подій системи (SEL) безпосередньо з IDRAC або зберіть колекцію TSR або SupportAssist для перегляду журналів.

• PowerEdge: Експорт колекції SupportAssist за допомогою iDRAC
• PowerEdge: Як переглянути або очистити журнал подій системи
• Керівництво користувача IDRAC9 — перегляд журналу життєвого циклу з веб-інтерфейсу

Перевірте, чи помилки CPU MCE передують якісь інші помилки і чи зосереджені вони на діагностиці цих компонентів.

Кроки усунення несправностей

• Оновіть усі доступні прошивки та відстежуйте результати на наявність змін у поведінці помилок.
• Якщо MCE запускається через помилку іншого компонента, зосередьте усунення несправностей саме на цьому компоненті.
  • Перевірте, які компоненти контролює процесор за допомогою MCE.
  • Наприклад: Якщо це CPU1 MCE, перевірте всі райзери та PCIE-слоти, які керуються CPU1 та будь-якими пристроями, встановленими в цих слотах, а також пам'ять на стороні CPU1, перевірте всі A-DIMM на помилки.
  • Щоб перевірити, який процесор керує кожним райзером або слотом, дивіться Інструкцію з встановлення та обслуговування серверів і подивіться у розділі Встановлення та видалення компонентів>системи, Карти розширення та розширювальні карти,>Рекомендації щодо встановлення карт розширення.
  • Для детальнішої інформації про те, який процесор керує підйомниками або слотами, дивіться: PowerEdge: Вирішення проблем із виявленням пристроїв PCIe
• Щоб виключити тригери MCE, пов'язані з ОС, протестуйте поза межами ОС, щоб з'ясувати, чи залишаються помилки поза нею.
  • Запустіть діагностику ePSA, щоб перевірити, чи виникають помилки під час тестів.
    • PowerEdge: Як запустити діагностику апаратного забезпечення на вашому сервері
  • Завантажте носій Support Live Image (SLI), щоб перевірити, чи виникають помилки в цьому середовищі ОС.
    • PowerEdge: Проведення стрес-тестів у SLI Support Live Image.

  Запустіть стрес-тести в підтримці Live Image

  Тривалість: 00:02:38 (hh:mm:ss)
  Коли доступно, мовні налаштування субтитрів (субтитри) можна вибрати за допомогою іконки CC на цьому відеоплеєрі.
