Dell Networking OS10: Configuración del modo troncal de la interfaz
Summary: Cómo configurar el modo troncal de OS10 en una interfaz.
Instructions
Requisitos previos:
El switch tiene una configuración predeterminada de fábrica con las VLAN 10 y 11 configuradas.
Instrucciones
Instrucciones para configurar las conexiones de red de la interfaz de administración:
-
Abra la CLI mediante la consola o la IP de administración del switch de la serie S.
-
Inicie sesión en el modo EXEC privilegiado como credenciales de administrador predeterminadas. (OS10: usuario=
admin, contraseña=admin). -

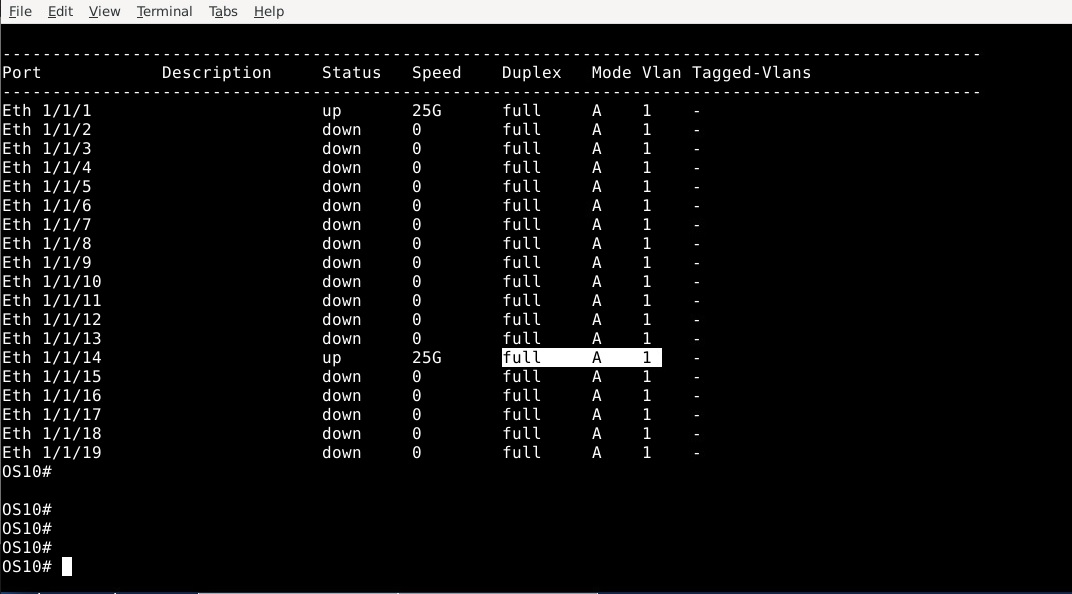

Muestre el estado de las interfaces, anotando la A para el modo de "acceso":
OS10# show interface status
Observe la interfaz Eth 1/1/14, resaltada a continuación. Está en el modo A para el acceso.
-
Para modificar la configuración del switch, ejecute el siguiente comando y presione Intro.
OS10# configure terminal OS10(config)#
-
Para configurar la interfaz Ethernet 1/1/14, ingrese el siguiente comando:
OS10(config)# interface ethernet 1/1/14 OS10(conf-if-eth1/1/14)#
-
Para cambiar el modo de interfaz a troncal con el siguiente comando:
OS10(conf-if-eth1/1/14)# switchport mode trunk OS10(conf-if-eth1/1/14)#
-
Configure las VLAN troncales que se asignarán a la interfaz con lo siguiente.
OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11 OS10(conf-if-eth1/1/14)#
-
Configure la VLAN de acceso que se asignará al puerto con el siguiente comando
OS10(conf-if-eth1/1/14)# switchport access vlan 1 OS10(conf-if-eth1/1/14)#
-
Salga de la interfaz y de la configuración al modo exec con el siguiente comando
OS10(conf-if-eth1/1/14)# end OS10#
-

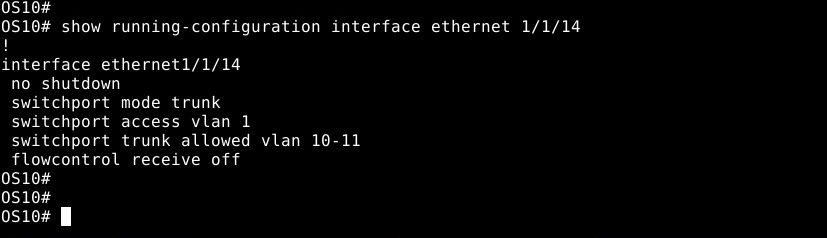

Verifique los cambios en la configuración realizados en la interfaz con el comando:
show running-configuration interface ethernet 1/1/14
-

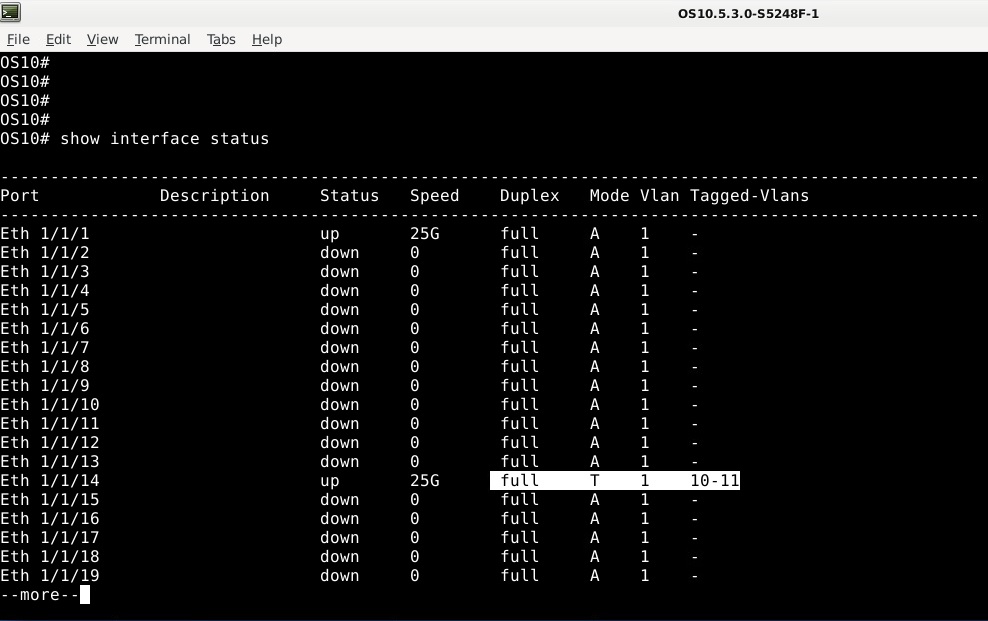

Para verificar los cambios en la interfaz con el comando:
show interface status. Verifique que Mode ahora sea T para troncal. Se aplica la VLAN de acceso 1 y también se asignan las VLAN etiquetadas 10 y 11.
-
Para guardar los cambios en la configuración, utilice el siguiente comando.
OS10# write memory OS10#
Para obtener más ayuda, consulte la documentación de la versión de la Guía del usuario de Dell EMC SmartFabric OS10 o comuníquese con el soporte técnico de Dell.
