Podstawowy przewodnik identyfikacji głównych komponentów komputera stacjonarnego
Summary: Ten artykuł jest podstawowym przewodnikiem po typach sprzętu używanego do produkcji komputera stacjonarnego firmy Dell.
Instructions
Poniższe rozdziały zawierają ilustrowany przewodnik po wszystkich najważniejszych elementach, które można znaleźć w większości komputerów stacjonarnych. (Wysyłka teraz lub w ciągu ostatnich 10 lat). Zawierają również podstawowe informacje o każdym elemencie składowym.
Ilustrowane instrukcje obsługi różnych podzespołów komputerów stacjonarnych
Jak wygląda i do czego służy?
Dysk twardy (HDD) lub dysk półprzewodnikowy (SSD) jest częścią komputera stacjonarnego, na której znajduje się oprogramowanie i dane.

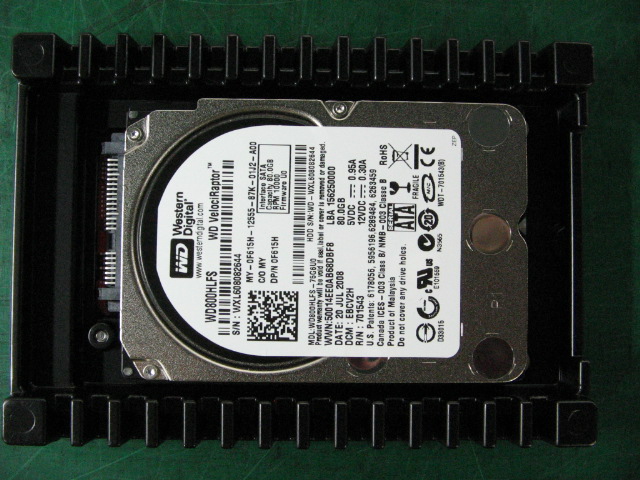

Dysk twardy jest najczęściej w kolorze srebrnym i czarnym i ma szerokość 2,5 cala lub 3,5 cala. Ma zwykle wypukłe, okrągłe wybrzuszenie na górze, a na spodzie znajduje się płytka z układem elektronicznym. Z tyłu napędu znajdują się różne złącza żeńskie.

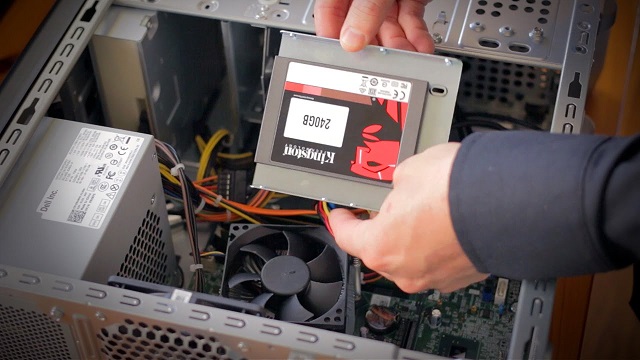

Dysk SSD jest najczęściej w kolorze srebrnym i czarnym i ma szerokość 2,5 cala. Ma takie same złącza jak dysk twardy.

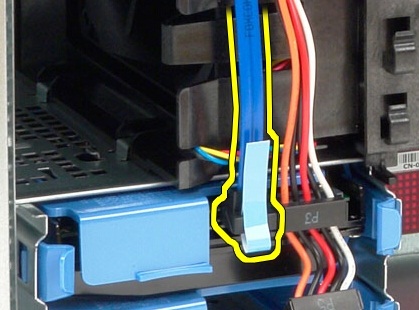

Dysk twardy i dysk SSD mają te same dwa kable, które służą do ich podłączenia: kabel SATA (Data Serial ATA) i kabel zasilania
Kable te podłącza się po prostu wciskając lub wyciągając. Nie ma żadnych zaczepów mocujących je na miejscu.
Dysk twardy lub SSD jest zamocowany w klatce lub za pomocą prowadnic, w zależności od modelu.
Dyski twarde to starsza technologia oparta na obracających się talerzach, która pozwala na przechowywanie dużych ilości danych. Dyski SSD to nowsze technologie, które przyspieszają dostęp do dysków za pomocą pamięci flash zamiast tacek. Dyski SSD są często modernizowaną częścią w celu zwiększenia szybkości większości komputerów stacjonarnych, ale rozmiary pamięci masowej są niewystarczające do tego, co może obsłużyć dysk twardy. Do szybkiego rozruchu i wyszukiwania wykorzystuje się połączenie obu, przy jednoczesnym zachowaniu miejsca na zapisane dane.
Jak wygląda i do czego służy?

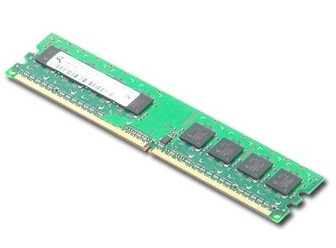

Pamięć jest częścią komputera stacjonarnego, która umożliwia przesyłanie danych między programami. Im więcej pamięci jest zainstalowane, tym bardziej przyspiesza to korzystanie z programów i aplikacji.

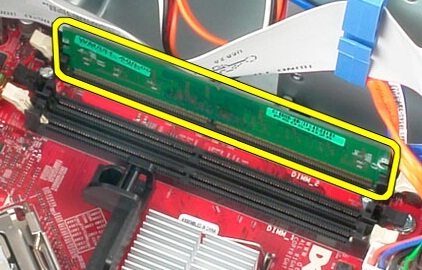

Pamięć w komputerze stacjonarnym ma zwykle od 2,5 do 3 cali długości i około 1 cala wysokości. Wzdłuż dolnej części karty obwodu znajduje się złota listwa stykowa, która ma wycięcie.
Aby zwolnić pamięć: Rozchyl zatrzaski po obu stronach modułu pamięci — uniosą go lekko do góry, co pozwoli wyjąć go z gniazda.
Aby poprawić osadzenie modułu pamięci: Wsuń moduł pamięci do gniazda odpowiednią stroną. Zatrzaski po obu stronach gniazda mocują pamięć na miejscu. (Mocują one pamięć na miejscu, ale jeśli jej nie zaczepiają, oznacza to, że nie jest ona prawidłowo osadzona).
Wgłębienie na kartę pamięci odpowiada paskowi w gnieździe pamięci. Umożliwia zamontowanie pamięci w gnieździe tylko wtedy, gdy jest ona prawidłowo wsadzona. Wycięcie również zmienia położenie w zależności od typu pamięci. (Na przykład uniemożliwia zamontowanie pamięci DDR3 w gnieździe DDR4).
Jak wygląda i do czego służy?
Napęd CD (Compact Disc) lub DVD (Digital Versatile Disc) to część komputera stacjonarnego, która odczytuje nośniki CD lub DVD. W zależności od typu zamontowanego napędu może również tworzyć nośniki.

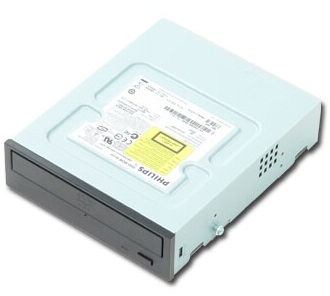

Napęd CD lub DVD to zazwyczaj prostokątne pudełko z czarną lub białą powierzchnią, do którego wkładany jest nośnik. Jeśli zamontowany jest płaski napęd CD lub DVD, nadal ma ten podstawowy kształt.

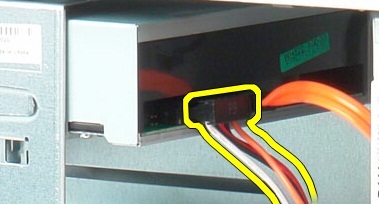

Napęd CD lub DVD podłącza się za pomocą trzech kabli: Kabel SATA danych i kabel zasilania
Kable te podłącza się poprzez wciśnięcie lub wyciągnięcie. Nie ma żadnych zaczepów mocujących je na miejscu. W zależności od modelu napędu może mieć również podłączony kabel audio. Ma zatrzask z małą dźwignią, którą należy nacisnąć, aby wyjąć kabel z napędu.
Napęd CD lub DVD jest przymocowany śrubami z łbem krzyżakowym lub klamrami firmy Dell.
Jak wygląda i do czego służy?

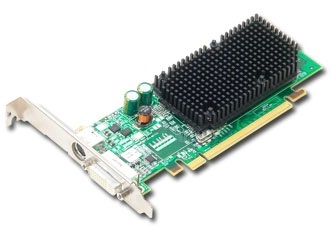

Karta graficzna jest opcjonalną kartą dodatkową. Jest instalowana dodatkowo w komputerze stacjonarnym w celu poprawy grafiki powyżej poziomu dostarczanego przez układ graficzny wbudowany w płytę główną.

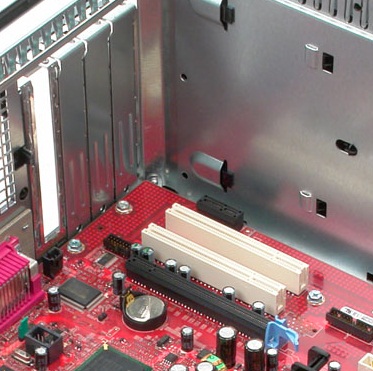

Karta graficzna ma typową konfigurację karty rozszerzeń. Znajduje się tam zaślepka z gniazdami żeńskimi, która jest skierowana na tył komputera stacjonarnego. Wzdłuż dolnej krawędzi płytki drukowanej, z której zbudowana jest karta, znajduje się złota listwa stykowa. Konfiguracja listwy jest zgodna z odpowiednim gniazdem. Karta nie pasuje do niewłaściwego gniazda.
Aby wymontować kartę: Wyjmij ją z gniazda rozszerzeń z tyłu komputera stacjonarnego. Na kartach PCIe zwolnij zacisk blokujący z tyłu gniazda karty.
Aby ponownie włożyć kartę: Umieść przednią część karty w odpowiednim gnieździe rozszerzeń i dociśnij ją, aż zablokuje się na swoim miejscu.
Karta graficzna jest zabezpieczona za pomocą zacisku, blokady lub śruby z łbem krzyżakowym, w zależności od typu modelu.
Jak wygląda i do czego służy?

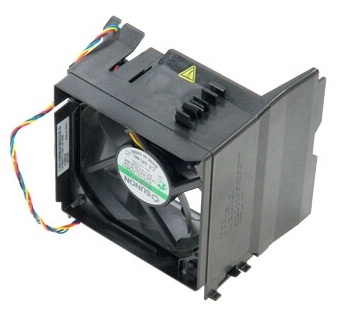

Wentylator systemowy służy do wciągania powietrza do wewnątrz komputera stacjonarnego w celu chłodzenia obudowy. Zapobiega to jego przegrzewaniu i sprawia, że działa wydajniej.
Wentylator systemowy jest czarny i jest zwykle montowany w czarnej lub niebieskiej osłonie.

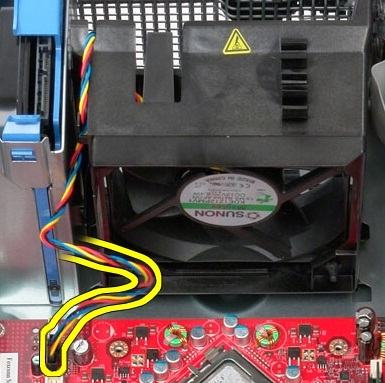

Wentylator systemowy podłącza się do płyty głównej za pomocą kabla kontrolera. Kabel ma zwykle zacisk dźwigniowy mocujący złącze.
Wentylator systemowy mocuje się do obudowy za pomocą gumowych zacisków lub klatki.
Jak wygląda i do czego służy?
Zasilacz (PSU) to część komputera stacjonarnego, która zasila komputer i wszystkie jego podzespoły.

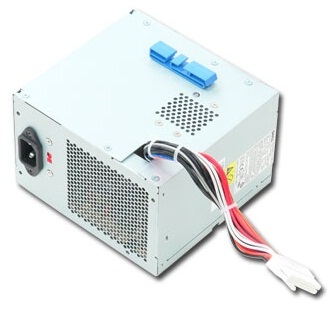

Zasilacz to zazwyczaj kwadratowa lub prostokątna metalowa skrzynka. Ma złącze przewodu zasilającego z tyłu i wiele wielokolorowych kabli zasilających wystających z przodu lub podłączonych z przodu.

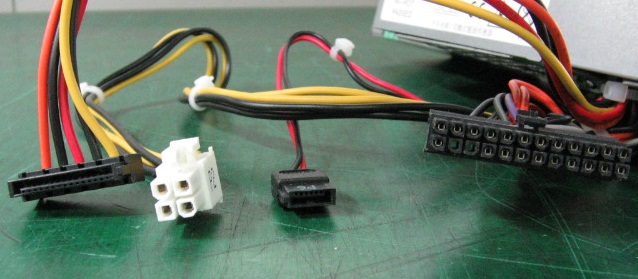

Zasilacz SATA ma cztery główne typy złączy kablowych, które łączą się z różnymi częściami komputera stacjonarnego.
Złącza 24-stykowe i czterostykowe podłącza się do płyty głównej. Kable podłączane do płyty głównej mają zaczepy, które blokują je na miejscu. Pozostałe dwa złącza podłącza się do dowolnego napędu w komputerze stacjonarnym. Kable te podłącza się poprzez wciśnięcie lub wyciągnięcie, bez zaczepu lub zacisku.
Zasilacz jest przymocowany do wewnętrznego zaczepu i za pomocą zewnętrznych śrub z łbem krzyżakowym.
Jak wygląda i do czego służy?
Radiator to część komputera stacjonarnego, która odprowadza ciepło od procesora będącego mózgiem komputera. Czasami ma zintegrowany wentylator.
Radiator zwykle ma postać wielu metalowych żeber, które znajdują się w czarnej osłonie, czasami z wentylatorem na górze.
Aby go wyjąć, wykręć śruby, odłącz kabel wentylatora i wyjmij zestaw z komputera.
Aby ponownie włożyć radiator, podłącz ponownie kabel wentylatora, a po osadzeniu radiatora na miejscu wkręć ponownie śruby.
Radiator i wentylator są przymocowane do płyty głównejza pomocą śrub z łbem krzyżakowym.
Jak wygląda i do czego służy?
Płyta główna to część komputera stacjonarnego, z którą łączy się każda inna jego część i która kontroluje sposób ich stosowania.
Z reguły nie jest to część wyjmowana przez klienta.

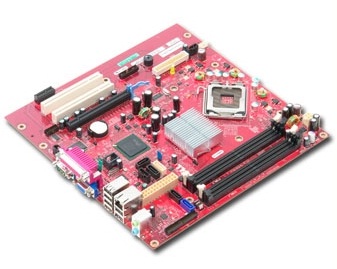

Płyta główna jest największą kartą układu elektronicznego w komputerze stacjonarnym i jest przymocowana do podstawy obudowy.
Ma wiele przylutowanych do niej złączy, a wszystkie inne części w komputerze stacjonarnym podłącza się do tego elementu za pomocą jednego z różnych złączy.

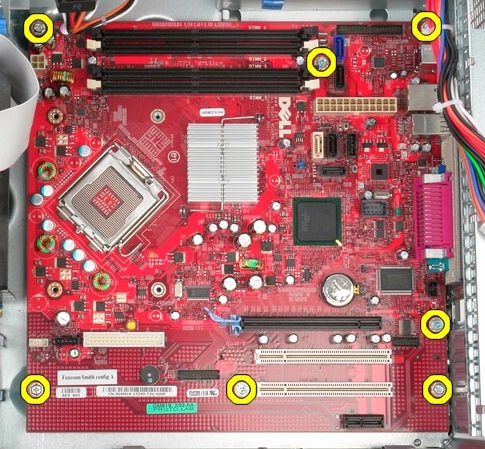

Płyta główna ma zamontowany procesor i jest przymocowana do obudowy za pomocą śrub z łbem krzyżakowym.
