Een naslaggids voor de diagnostische indicatoren van de XPS laptop

Dell XPS laptops hebben een lange geschiedenis van geïntegreerde diagnostische indicatoren. Ze geven aan waar tijdens de Power-On Self-Test (POST) een laptop problemen ondervindt. Dit kunnen hoorbare pieptonen zijn, aan/uit-knoppen die verschillende statussen en kleuren weergeven, specifieke diagnostische LED's of een combinatie van dit alles.

Het volgende artikel is een naslaggids voor de codes die beschikbaar zijn op elk model en wat die codes betekenen. Deze veranderen door de verschillende modellen en jaren heen. Deze indicatoren zijn slechts een startpunt. Ze helpen u eventuele probleemoplossing te verfijnen om de oorzaak van uw huidige probleem te achterhalen. Elk contact met technische support voor verdere hulp vereist deze indicatoren ook.

Hier vindt u enkele bronnen over : Een naslaggids voor de XPS desktop, diagnostische indicatoren en Begrip van pieptooncodes op Dell laptops.

Gebruikt u een andere Dell laptop? Uitchecken:

• Een naslaggids voor de diagnostische indicatoren van de Vostro desktop
• Een naslaggids voor de diagnostische indicatoren van de Inspiron laptop

Inhoudsopgave:

1. Diagnostische led's voor de XPS laptopserie (2014 tot 2025)
2. Diagnostische led's voor de XPS laptopserie (2008 tot 2014)
3. Diagnostische led's voor de XPS laptopserie (vóór 2008)
4. XPS laptop hoorbare pieptooncodes
5. Verklarende woordenlijst van acroniemen

Diagnostische led's voor de XPS laptopserie (2014 tot 2025)

Bij deze serie zijn de diagnostische indicatorpiepjes grotendeels uit deze laptops verwijderd. In plaats daarvan geeft de status van de aan/uit-knop nu een knipper- en kleurverschuivingspatroon om aan te geven waar er een probleem is.

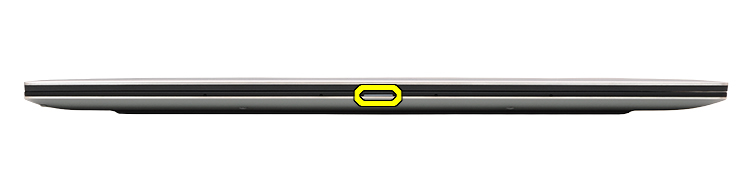

Status van de LED voor batterijlading/-status

Diagnostische foutcodes verdringen altijd ieder ander gebruik van de led. Bij notebooks worden bijvoorbeeld de batterijcodes voor een batterij die bijna leeg is of voor een batterijdefect niet weergegeven als er diagnostische foutcodes worden weergegeven.

Voedingsbron	Status	Stroomtoestand	Omschrijving
Voedingsadapter	Off (Uit)	S0 - S5	Volledig opgeladen
	Wit	S0 - S5	Bezig met opladen
Batterij	Off (Uit)	S0 - S5	Batterij ontladen
	Constant oranje	S0 - S5	Laag tot kritiek laag

• S0 - AAN - Laptop is ingeschakeld
• S4 - sluimerstand - laptop staat in slaapstand
• S5 - UIT - Laptop is uitgeschakeld

Gidsen voor diagnostische LED-indicatoren

Opmerking: Het knipperpatroon bestaat uit twee reeksen cijfers. De eerste groep (oranje knippert) en de tweede groep (wit knippert).

• Eerste groep: de LED van de batterij knippert maximaal negen keer oranje en pauzeert vervolgens 1,5 seconde voordat de tweede groep wordt gestart.
• Tweede groep: de LED van de batterij knippert maximaal negen keer wit en pauzeert vervolgens 3 seconden voordat de eerste groep opnieuw wordt uitgevoerd.

Bijvoorbeeld: er is geen geheugen gedetecteerd (2, 3). De LED van de batterij knippert twee keer oranje, gevolgd door een pauze, knippert vervolgens drie keer wit, pauze, enzovoort. Dit patroon gaat net zo lang door totdat het systeem is uitgeschakeld.

Ledlampje aan/uit		Omschrijving probleem	Mogelijke oplossing
Oranje	Wit
2	1	CPU-fout	• Voer de diagnostische hulpprogramma's van Intel CPU uit Als het probleem zich blijft voordoen, kunt u contact opnemen met de technische support voor verdere hulp.
2	2	Moederbord: fout van BIOS ROM	Flash BIOS naar de nieuwste revisie Als het probleem zich blijft voordoen, neemt u contact op met de technische support voor verdere probleemoplossing
2	3	Geen geheugen/RAM gevonden	Bevestig dat het geheugen is geïnstalleerd Verdere geheugenproblemen oplossen
2	4	Geheugen-/RAM-fout	Plaats het geheugen opnieuw Verdere probleemoplossing voor het geheugen
2	5	Ongeldig geheugen geïnstalleerd	Plaats het geheugen opnieuw Verdere probleemoplossing voor het geheugen
2	6	Systeemkaart-/chipset-fout	Flash BIOS naar de nieuwste revisie Neem contact op met de technische support voor verdere probleemoplossing
2	7	LCD-fout	Flash BIOS naar de nieuwste revisie Neem contact op met de technische support voor verdere probleemoplossing
3	1	CMOS-batterijstoring	Vervang de CMOS-batterij. Als het probleem zich blijft voordoen, neemt u contact op met de technische support voor verdere probleemoplossing
3	2	Fout met PCI- of videokaart/chip	Neem contact op met de technische support voor verdere probleemoplossing
3	3	BIOS-herstel 1	Herstel-image niet gevonden Neem contact op met de technische support voor verdere probleemoplossing
3	4	BIOS-herstel 2	Herstel-image gevonden maar ongeldig Neem contact op met de technische support voor verdere probleemoplossing
3	5	Stroomrailfout	EC ondervond een power-sequencing-fout Neem contact op met de technische support voor verdere probleemoplossing
3	6	SBIOS Flash-corruptie	Flash-corruptie gedetecteerd door SBIOS Neem contact op met de technische support voor verdere probleemoplossing
3	7	ME-fout	Time-out bij ME in het beantwoorden van het HECI-bericht Neem contact op met de technische support voor verdere probleemoplossing

Terug naar boven

---

Diagnostische led's voor de XPS laptopserie (2008 tot 2014)

Laptops gebruikten in deze periode alleen led-statussen om de status van de batterij en de harde schijf weer te geven. Het XPS-logo op het chassis dat oplicht, geeft de status van de aan/uit-knop aan. (Raadpleeg het gedeelte met pieptooncodes voor diagnostische indicatoren voor deze modellen.)

Opmerking: Klik op de titel van het gedeelte om de inhoud te zien.

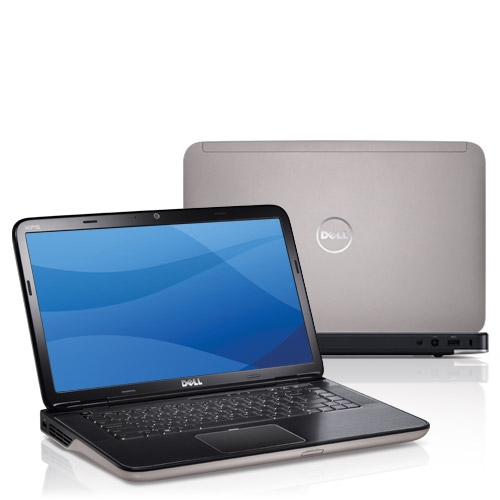

Aan-uitknop: LED-indicator met XPS-logo

LED-status	*Systeemstatus
Solid White	Aan
Knipperend wit	Stand-by
Off (Uit)	Uit/sluimerstand

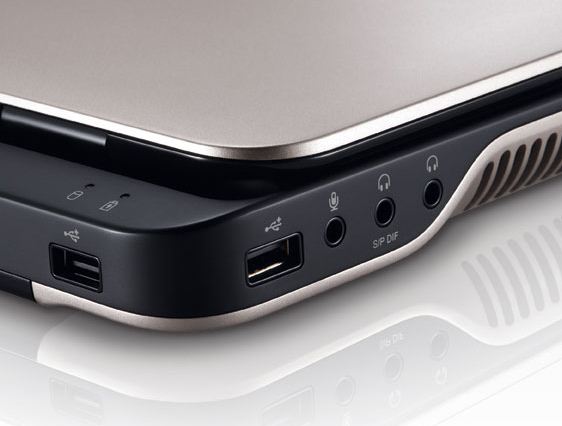

Batterijstatusindicatoren

	LED-status	*Systeemstatus	Oplaadstatus batterij
Voedingsadapter	Solid White	Aan, stand-by, uit en sluimerstand	Bezig met opladen
	Off (Uit)	Aan, stand-by, uit en sluimerstand	Volledig opgeladen
Batterij	Constant oranje	Aan en stand-by	Batterij bijna leeg (<=10%)
	Off (Uit)	Aan, stand-by, uit, slaapstand uit en sluimerstand uit en sluimerstand	Laadt niet op

Terug naar boven

---

Diagnostische led's voor de XPS-laptopserie (vóór 2008)

Deze serie maakte gebruik van led-statussen van de aan/uit-knop en een diagnostisch LED-pakket op laptops.

Opmerking: Klik op de titel van het gedeelte om de inhoud te zien.

Systeem-LED's

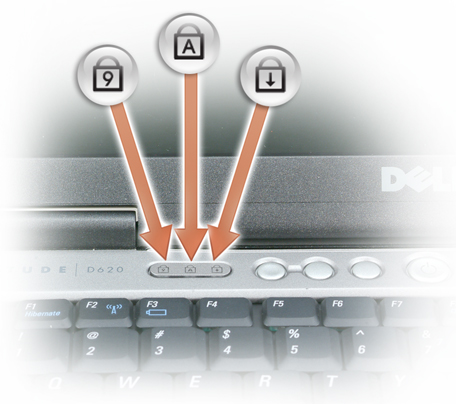

Deze modellen hadden een blok toetsenbordstatus-LED's aan de voorkant van het chassis die constant groen brandden, groen knipperden of uit waren. In de onderstaande tabel wordt beschreven wat deze aangeven.

Pictogram	Omschrijving
	Caps Lock-lampje - Gaat branden wanneer Caps Lock is ingeschakeld
	Scroll Lock-lampje - Gaat branden wanneer de Scroll Lock is ingeschakeld
	Cijferslot - Gaat branden wanneer het cijferslot is ingeschakeld

Diagnostische led

Flash-code	LED-patroon	Omschrijving	Volgende stappen
	Flitser aan	De microcontroller draagt de controle over de laptop over aan de processor. Deze code blijft bestaan als er geen processor wordt gedetecteerd.	Plaats de processor terug. Contact opnemen met de ondersteuning
	Aan en knipperen aan	Er is een fout opgetreden in het geheugen.	De geheugenmodules plaatsen Contact opnemen met de ondersteuning
	Flash-Flash-Flash	Een onderdeel van de systeemkaart is defect.	Contact opnemen met de ondersteuning
	Flash-Flash-On	De videokaart verhindert dat de laptop POST voltooit.	Contact opnemen met de ondersteuning
	Flash-Flash-Off	Het toetsenbord verhindert dat de laptop POST voltooit.	Plaats de toetsenbordkabel opnieuw Contact opnemen met de ondersteuning
	Flitser-uit-flits	Er is een probleem opgetreden tijdens het initialiseren van de USB-controller.	Verwijder alle USB-apparaten Contact opnemen met de ondersteuning
	Aan-flits-flits	Er zijn geen SODIMM's geïnstalleerd.	Plaats de geheugenmodules De geheugenmodules plaatsen Contact opnemen met de ondersteuning
	Flits-op-flits	Er is een probleem opgetreden tijdens het opstarten van de LCD.	Sluit de lcd-kabel opnieuw aan Contact opnemen met de ondersteuning
	Flitser uit	De modem verhindert dat de laptop POST voltooit.	Plaats de modem opnieuw Contact opnemen met de ondersteuning

Batterij-LED's

Als de computer is aangesloten op een stopcontact, werkt het batterijlampje als volgt:

• Ononderbroken wit — De batterij is aan het laden.
• Blauw knipperend : de batterij is bijna volledig opgeladen.

Als de computer op batterijstroom werkt, zal het lampje van de batterij als volgt werken:

• Uit: de batterij is voldoende geladen (of de computer is uitgeschakeld).
• Rood knipperend : de batterij is bijna leeg.
• Aanhoudend oranje - het batterijniveau is ontzettend laag.

Terug naar boven

---

Hoorbare pieptooncodes voor XPS-laptop

Naast de verschillende soorten diagnostische led's zijn er verschillende hoorbare pieptooncodes in sommige modellen van deze laptops.

Deze codes worden door alle fabrikanten erkend en zijn al enige tijd hetzelfde.

De sleutel tot deze codes wordt weergegeven in de onderstaande tabel.

Opmerking: Klik op de titel van het gedeelte om de inhoud te bekijken.

Tabel met pieptooncodes

Diagnostische pieptooncodes
Code	Oorzaak	Mogelijke oplossing
1	BIOS ROM-checksum bezig of fout	Neem contact op met de technische support
2	er zijn geen geheugenmodules gedetecteerd	Los problemen met het geheugen en de geheugenslots op.
3	Chipsetfout Fout bij testen van tijdklok Gate A20 failure Fout bij Super I/O-chip Fout bij testen van keyboardcontroller.	Neem contact op met de technische support
4	RAM-lees-/schrijffout.	Los problemen met het geheugen en de geheugenslots op.
5	Fout met realtimeklok	Vervang de CMOS-batterij. Neem contact op met de technische ondersteuning als het probleem zich blijft voordoen
6	Fout bij testen van video-BIOS	Voer de Dell Diagnostics uit
7	Testfout CPU-cache	Neem contact op met de technische support
8	LCD-fout	Neem contact op met de technische support

Terug naar boven

---

Verklarende woordenlijst van acroniemen:

Zie de tabel voor definities van de acroniemen in dit artikel.

Acroniem	Definitie
BIOS	Basis invoer-/uitvoersysteem
CFG	Bronconfiguratie
CPU	Central Processing Unit (CPU)
DIMM	Dubbele inline geheugenmodule
DMA	Direct Memory Access
ECS:	Geïntegreerde controller
HECI	Host Embedded Controller Interface
LCD	Lcd-scherm
LED	Lichtgevende diode
MBF	Systeemkaartfout
MBIST	Geïntegreerde zelftest voor PSU
ME	Management Engine
MEM	Geheugen
NVRAM	Non-Volatile Random Access Memory
PCI	Peripheral Component Interconnect
POV	Activiteit na video
PRV	Activiteiten voorafgaand aan de video
Voeding	Voedingseenheid (PSU)
RAM	Random Access Memory
RCM	Herstelmodus
ROM	Alleen-lezen geheugen
RTC	Realtimeklok-fout
S0	Energiestatus systeem S0 - Dit is de actieve modus waarbij uw laptop actief is.
S1	Systeemenergiestatus S1 - In deze slaapstand is de CPU gestopt en staat uw laptop in de stand-bymodus.
S2	Energiestatus systeem S2 - Deze status is vergelijkbaar met S1, behalve dat de CPU en systeemcache verloren gaan omdat de processor geen stroom meer krijgt.
S3	Energiestatus systeem S3 - In deze toestand worden data opgeslagen in het RAM-geheugen, worden harde schijven en andere hardware uitgeschakeld.
S4	Energiestatus systeem S4 - In deze stand worden RAM en andere data opgeslagen op de harde schijf.
S5	Energiestatus systeem S5 - Het systeem is uitgeschakeld.
SBIOS	Small Board Interface Operating System
SPI	Interface voor seriële randapparatuur
STD	Boot Hand Off
STO	Opslagapparaat
TPM	Trusted Platform Module
USB	Universal Serial Bus (USB)
VID	Video

Terug naar boven

---

Opmerking:
Als het een herkenbare code is, volg dan de instructies en als uw lokale ondersteuning vereist is, zorg er dan voor dat u de code-informatie bij de hand hebt. De technicus heeft deze informatie nodig om u verder te helpen.

Als het een onherkenbare code is, een code die hierboven niet wordt vermeld; Neem direct contact op met uw lokale ondersteuning.

Als u meer hulp nodig hebt, neemt u contact op met Technische Support. Contact met ons opnemen
