PowerEdge: Narzędzie konfiguracyjne PERC11 lub 10 HII oraz kontroler iDRAC nie obsługują rozszerzania macierzy

Summary: Kontroler PowerEdge RAID (PERC11, PERC10), narzędzie konfiguracyjne HII (Human Interface Infrastructure) i kontroler iDRAC nie obsługują rozszerzania macierzy.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

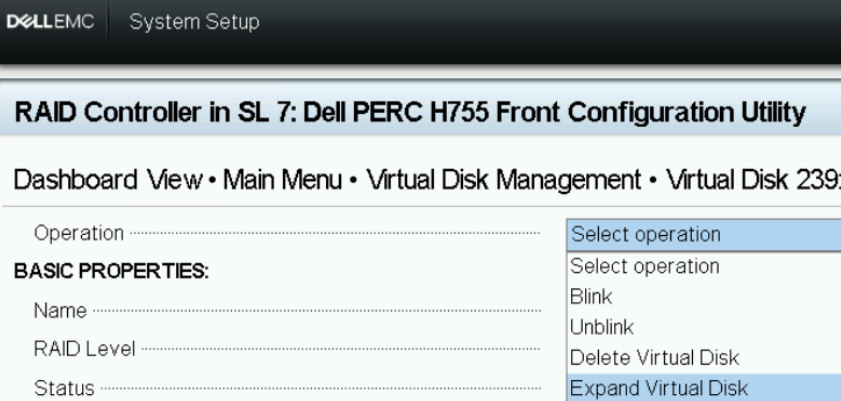

Po wymianie dysków twardych w grupie dysków na większe Expand Virtual Disk opcja nie jest dostępna w narzędziu konfiguracyjnym PERC HII: Konfiguracja systemu -> Konfiguracja PERC —> lista rozwijana Operacje VD :Narzędzie konfiguracyjne HII — działanie VD

Rysunek 1. Narzędzie konfiguracyjne HII — działanie VD

Pakiet Edit Disk Capacity jest dostępna na liście rozwijanej iDRAC WebGUI-Storage-Virtual>> Disks –> VD Actions:

iDRAC WebGUI-Storage-Dysk>> wirtualny
Rysunek 2. iDRAC WebGUI-Storage-Virtual>> Disk

Pakiet Available Space pokazuje 0,00 GB Po wybraniu Edit Disk Capacity:

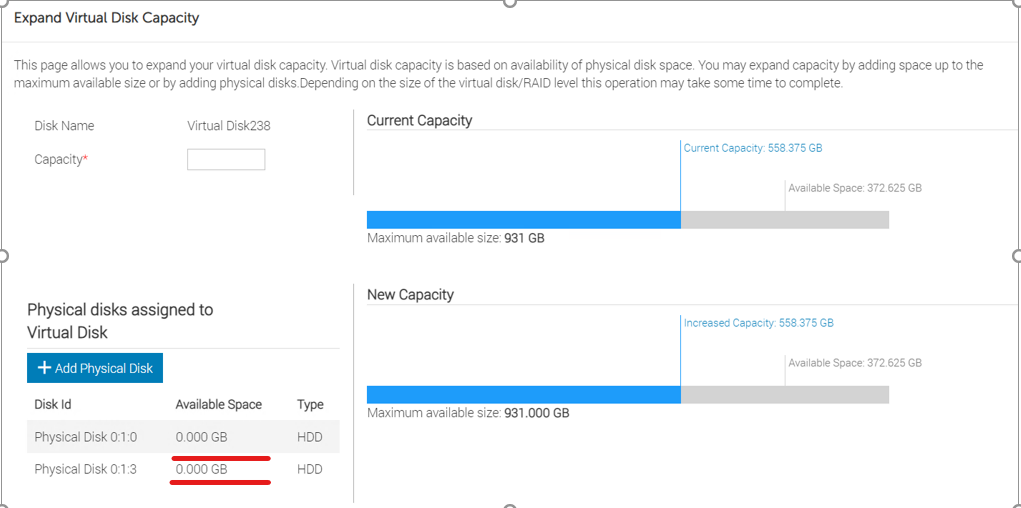

Strona iDRAC WebGUI —> rozszerzanie pojemności dysków wirtualnych

Rysunek 3. Strona iDRAC WebGUI —> rozszerzanie pojemności dysku wirtualnego

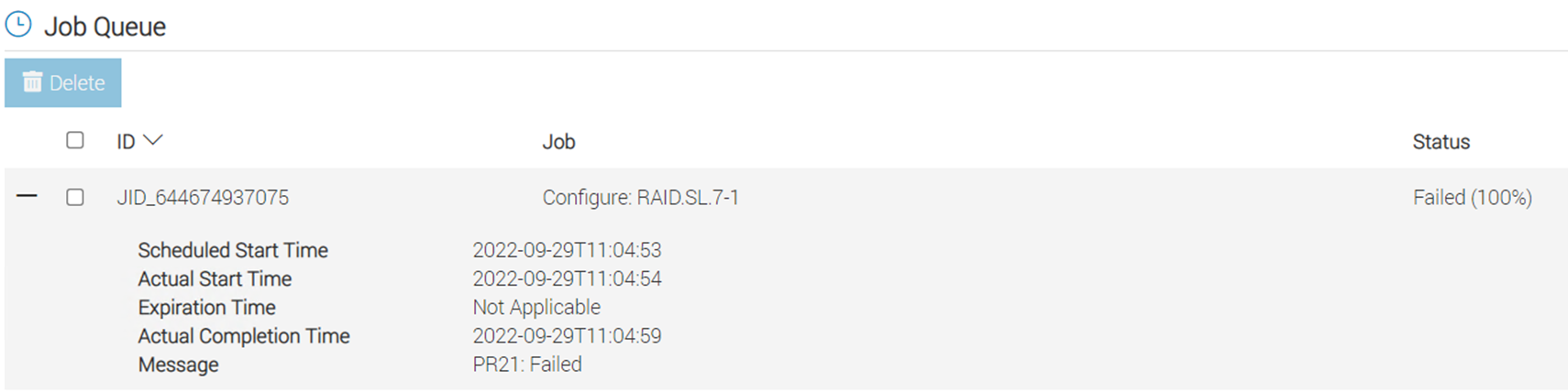

Operacja kończy się niepowodzeniem podczas próby rozszerzenia pojemności dysku wirtualnego przez wprowadzenie maksymalnego dostępnego rozmiaru w polu Pojemność :Komunikat o błędzie kolejki zadań

Rysunek 4. Komunikat o błędzie kolejki zadań

Jeśli w istniejącej macierzy jest dostępne miejsce, użyj przycisku PERCCLI narzędzie do rozszerzenia.

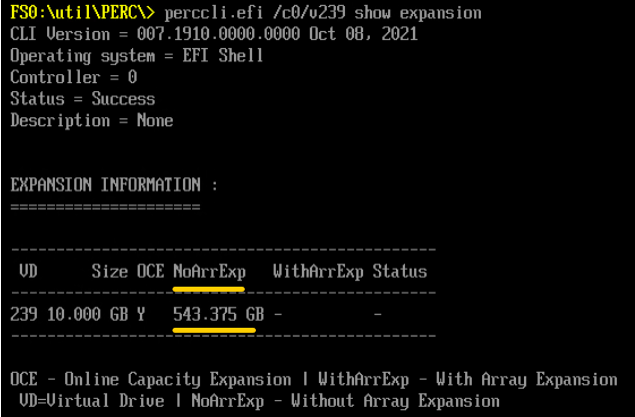

PERCCLI /cx/vx show expansion Pokazuje dostępne miejsce w obszarze NoArrExp.Dane wyjściowe narzędzia PERCCLI NoArrExp

Rysunek 5. PERCCLI Wyjście NoArrExp

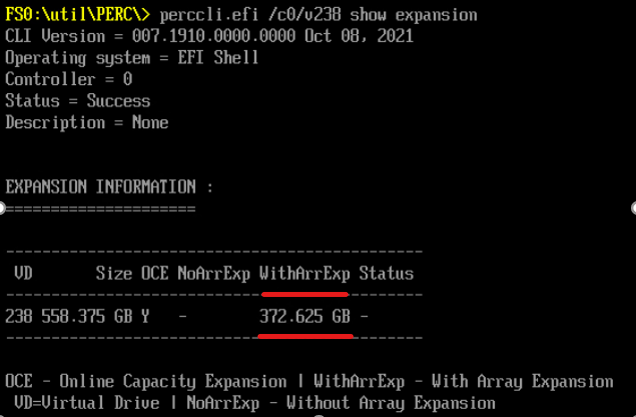

Jeśli jednak dyski twarde w grupie dysków zostały wymienione na większe dyski, dostępne miejsce jest wyświetlane w obszarze WithArrExp W PERCCLI /cx/vx show expansion Wyjście:Dane wyjściowe PERCCLI WithArrExp

Rysunek 6: PERCCLI Wyjście WithArrExp

Cause

Narzędzie konfiguracyjne PERC HII i kontroler iDRAC nie obsługują zwiększania pojemności macierzy.

Resolution

Zwiększanie pojemności macierzy za pomocą PERCCLI Narzędzie:


1. Run "perccli /cx/vx show expansion" to determine the available expansion space.

2. Then run "perccli /cx/vx expand Size=<xx> expandarray" to perform the array expansion.

            The expand command will expand the virtual drive within the existing array if there is available space, or expand into additional capacity if the drives have been replaced with larger ones.
            The <xx> size value is specified in MB.
            If the "expandarray" option is specified, the full array capacity will be expanded.
            If this option is not specified, only the virtual drive capacity will be expanded rather than the full array.

Po wymianie wszystkich elementów macierzy na większe dyski użyj PERCCLI Narzędzie do rozszerzania istniejącego dysku wirtualnego do większego rozmiaru przy użyciu expandarray .

To zachowanie jest również udokumentowane w podręczniku użytkownika kontrolera PERC11 w sekcji "Funkcje kontrolera PowerEdge RAID 11" –> "Ponowne konfigurowanie dysków wirtualnych":
https://www.dell.com/support/home/en-us/product-support/product/perc-h755/docs
