PowerEdge. Утилита настройки PERC11 или 10 HII и iDRAC не поддерживают расширение массива

Summary: RAID-контроллер PowerEdge (PERC11, PERC10), утилита настройки Human Interface Infrastructure (HII) и iDRAC не поддерживают расширение массива.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

При замене жестких дисков в группе дисками большей емкости Expand Virtual Disk недоступен в утилите настройки PERC HII. Настройка системы —> Настройка PERC —> раскрывающийся список «Операция VD »:Утилита настройки HII — работа VD

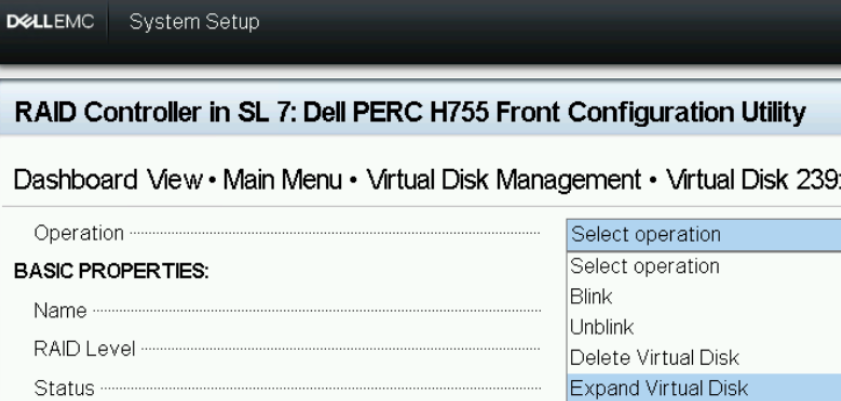

Рис. 1. Утилита настройки HII — работа VD

Переменная Edit Disk Capacity доступна в раскрывающемся списке iDRAC WebGUI-Storage-Virtual>> Disks -> VD Actions.

Графический веб-интерфейс> iDRAC — хранилище> — виртуальный диск
Рис. 2. Графический веб-интерфейс iDRAC,> хранилище,> виртуальный диск

Переменная Available Space показывает 0,00 ГБ После выбора Edit Disk Capacity.
Графический веб-интерфейс iDRAC —> страница расширения емкости виртуального диска

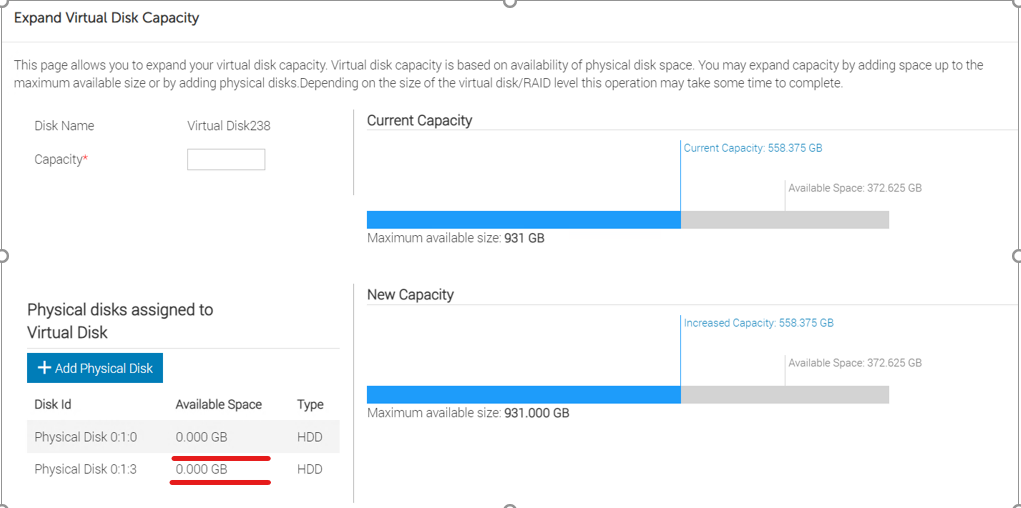

Рис. 3. Веб-интерфейс пользователя iDRAC —> страница расширения емкости виртуального диска.

Операция завершается сбоем при попытке увеличить емкость виртуального диска путем ввода максимально доступного размера в поле Capacity :Сообщение об ошибке очереди заданий

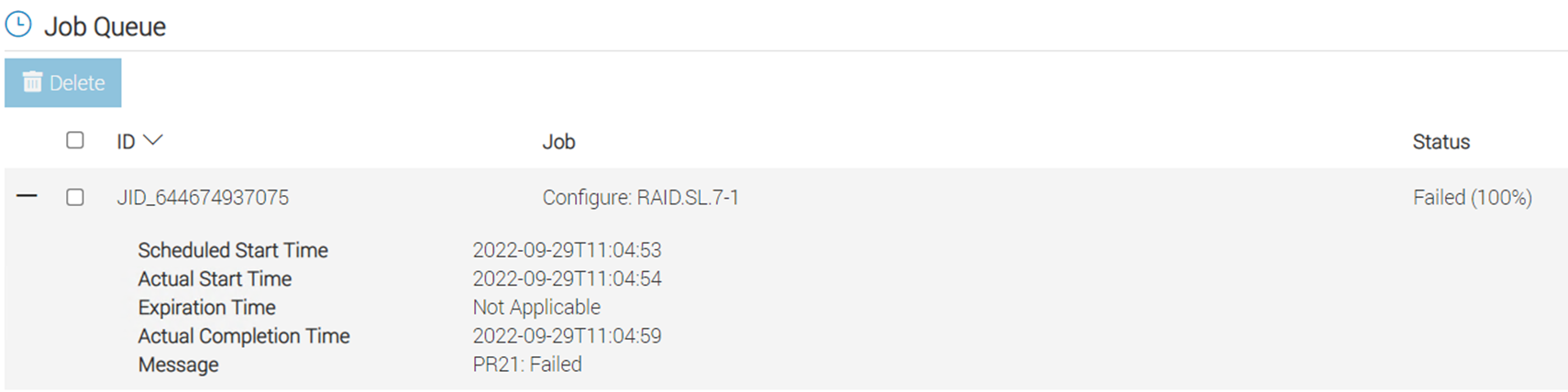

Рис. 4. Сообщение об ошибке очереди заданий

Если в существующем массиве есть свободное пространство, используйте PERCCLI утилиты для расширения.
PERCCLI /cx/vx show expansion отображает доступное пространство в NoArrExp.Выходные данные PERCCLI NoArrExp

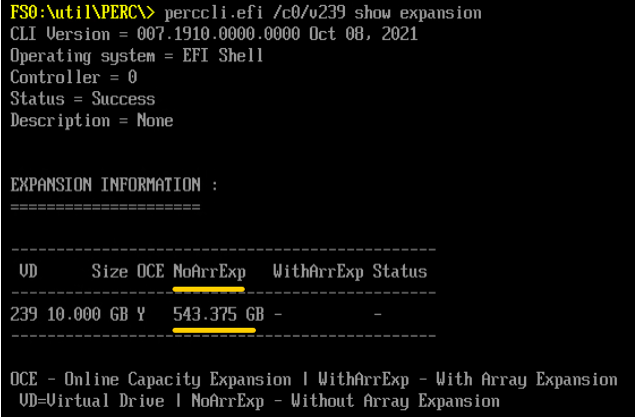

Рис. 5. PERCCLI Выход NoArrExp

Однако, если жесткие диски в группе дисков были заменены дисками большей емкости, доступное пространство отображается в разделе WithArrExp В PERCCLI /cx/vx show expansion Выход:Выходные данные PERCCLI WithArrExp

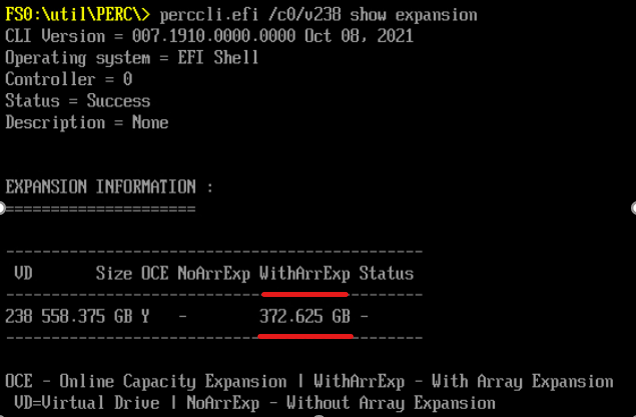

Рис. 6. PERCCLI Выход WithArrExp

Cause

Утилита настройки PERC HII и iDRAC не поддерживают увеличение емкости массива.

Resolution

Расширение емкости массива с помощью PERCCLI Утилита:


1. Run "perccli /cx/vx show expansion" to determine the available expansion space.

2. Then run "perccli /cx/vx expand Size=<xx> expandarray" to perform the array expansion.

            The expand command will expand the virtual drive within the existing array if there is available space, or expand into additional capacity if the drives have been replaced with larger ones.
            The <xx> size value is specified in MB.
            If the "expandarray" option is specified, the full array capacity will be expanded.
            If this option is not specified, only the virtual drive capacity will be expanded rather than the full array.

После замены всех членов массива дисками большей емкости используйте PERCCLI для расширения существующего виртуального диска до большего размера с помощью команды expandarray .

Это поведение также описано в руководстве пользователя PERC11 в разделе
«Функции контроллера PowerEdge RAID 11» —> «Перенастройка виртуальных дисков https://www.dell.com/support/home/en-us/product-support/product/perc-h755/docs
