VMware: przewodnik rozwiązywania problemów z dyskiem fizycznym vSAN
Summary: Jest to ogólny przewodnik rozwiązywania problemów, który pomaga określić, czy występuje problem z dyskiem fizycznym w klastrach vSAN.
Instructions
Sprawdzanie stanu dysku fizycznego vSAN w interfejsie sieciowym:
Połącz się z vCenter Server Web Client i sprawdź stan dysku z:
Zapasów > Host i klastry > Klaster > vSAN Konfiguracja > zarządzania dyskami vSAN >Rysunek 1: Widok
zarządzania dyskami vSAN Wybierz hosta, którego dotyczy problem, a następnie rozwiń sekcję Widok dysku:
Rysunek 2: Widok
grupy dysków vSAN W tym miejscu można sprawdzić, czy dysk został wykryty jako:
Nieprawidłowy stan
Niezamontowany
0 Pojemność
Trwała awaria
dysku Brak
dysku
Sprawdź również, czy nie ma alarmów związanych z dyskiem wyzwalanych z sekcji vSAN Skyline Health:
Zapasów > Host i klastry > vSAN Monitor > klastra > vSAN > Skyline Health > Dysk

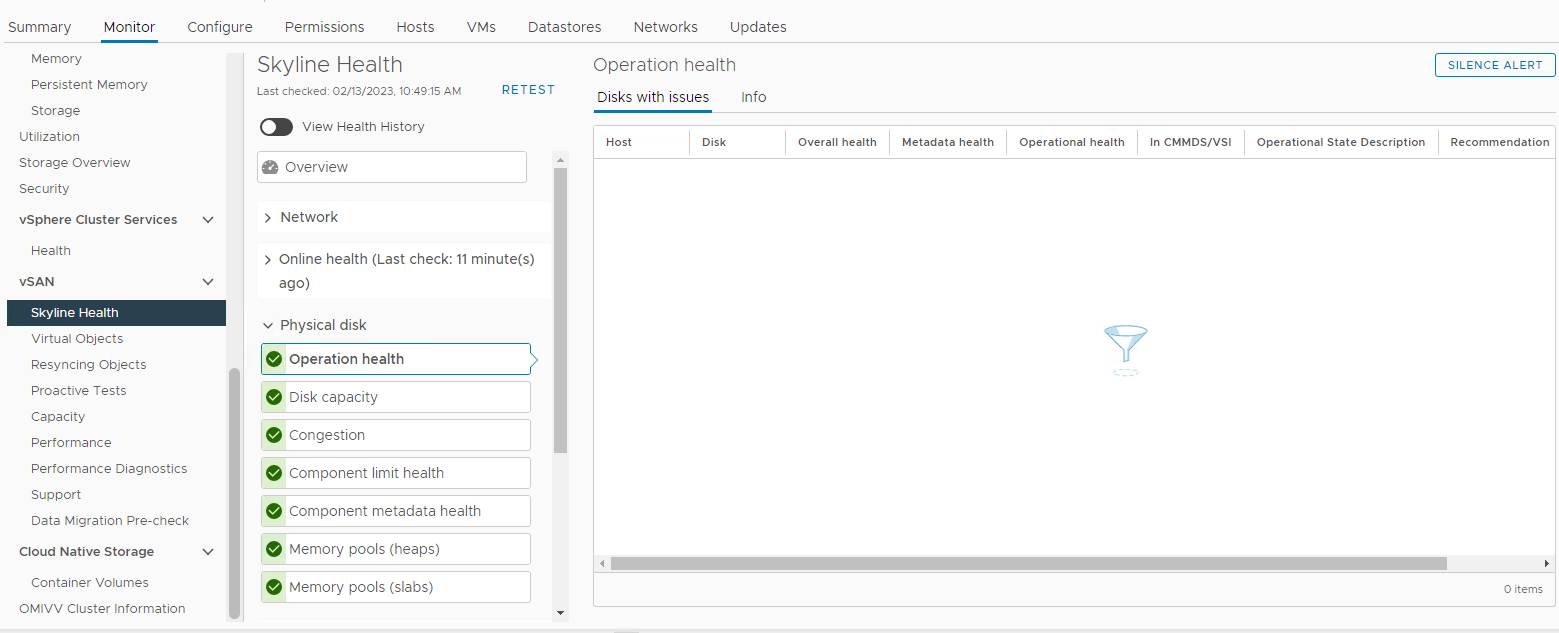

fizyczny Rysunek 3: Skyline Health view
Tutaj możesz sprawdzić, czy został uruchomiony którykolwiek z następujących alarmów:
Impending permanent disk failure, data is being evacuated (Health state - Yellow).Impending permanent disk failure, data evacuation failed due to insufficient resources (Health state - Red).Impending permanent disk failure, data evacuation failed due to inaccessible objects (Health state - Red).Impending permanent disk failure, data evacuation completed (Health state - Yellow)
Stan dysku można również sprawdzić na liście urządzeń pamięci masowej hosta, którego dotyczy problem:

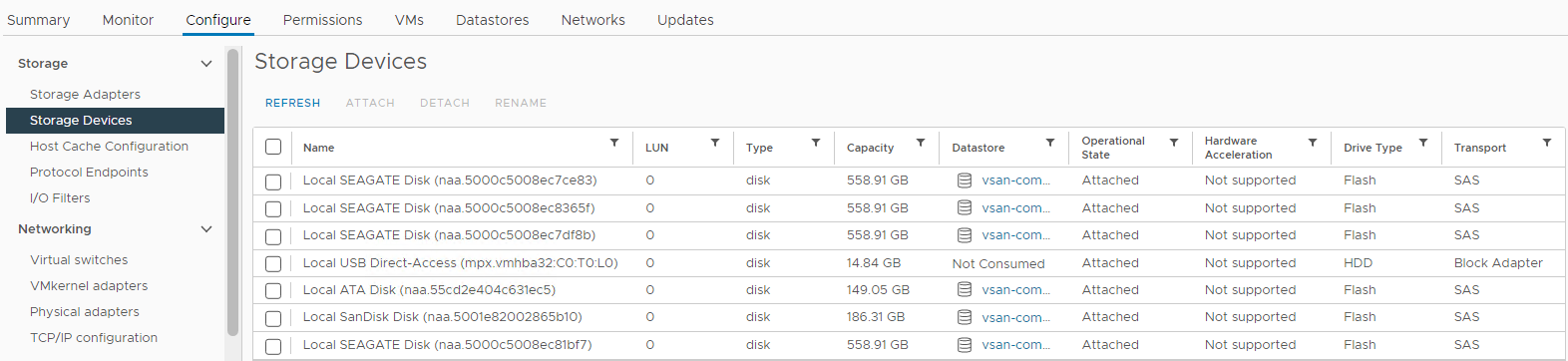

Zapasów > Host i klastry > vSAN Host >> ESXi, którego dotyczy problem Konfiguracja > urządzeń pamięci masowej >Rysunek 4:
Widok
urządzeń pamięci masowej hosta W tym miejscu można sprawdzić, czy stan dysku to:
0 Brak dysku
pojemnościowego
Dysk odmontowany
Sprawdź, czy odbywa się ponowna synchronizacja:
Zapasów > Host i klastry > vSAN Monitor > klastra > vSAN > Obiekty ponownej synchronizacji:

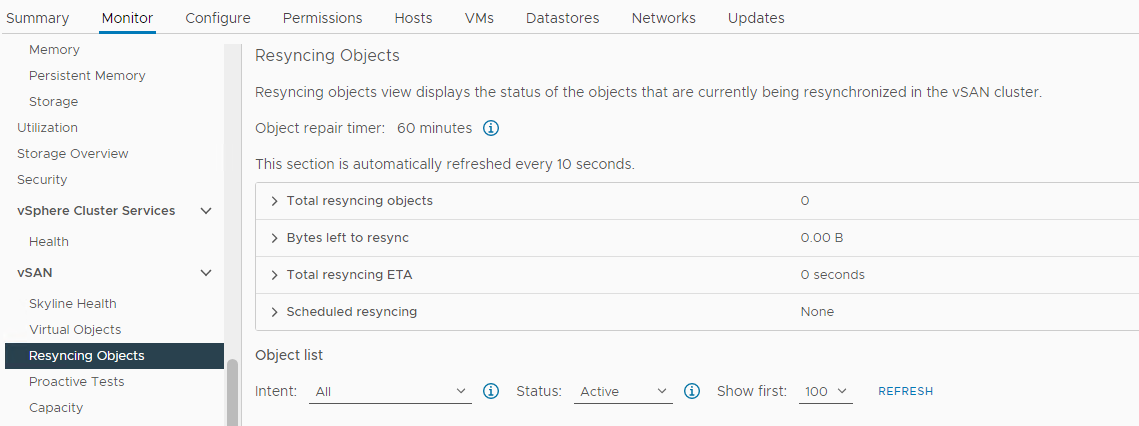

Rysunek 5: Widok Ponowna synchronizacja obiektów
Sprawdź stan obiektów vSAN:
Zapasów > Host i klastry > vSAN Monitor > klastra > vSAN > Skyline Health > Dane dotyczące >

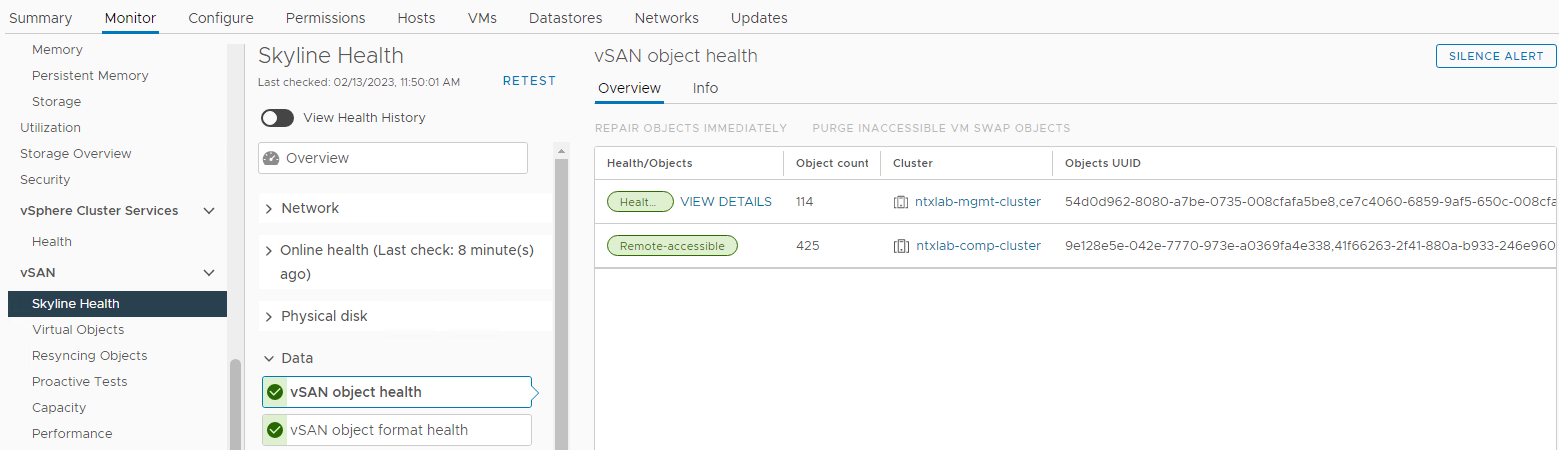

kondycji obiektu vSAN Rysunek 6: widok kondycji obiektu vSAN
Następnie należy zebrać więcej informacji na temat problemu za pośrednictwem interfejsu CLI i sprawdzić dzienniki:
Sprawdzanie stanu dysku fizycznego vSAN z CLI:
Połącz się przez SSH z hostem, którego dotyczy problem, i uruchom następujące polecenia:
vdq -qH
Zaznacz opcję "IsPDL" (trwała utrata urządzenia). Jeśli jest równa 1, dysk przepada.
Przykład:
DiskResults:
DiskResult[0]:
Name: naa.600508b1001c4b820b4d80f9f8acfa95
VSANUUID: 5294bbd8-67c4-c545-3952-7711e365f7fa
State: In-use for VSAN
ChecksumSupport: 0
Reason: Non-local disk
IsSSD?: 0
IsCapacityFlash?: 0
IsPDL?: 0
<<truncated>>
DiskResult[18]:
Name:
VSANUUID: 5227c17e-ec64-de76-c10e-c272102beba7
State: In-use for VSAN
ChecksumSupport: 0
Reason: None
IsSSD?: 0
IsCapacityFlash?: 0
IsPDL?: 1
vdq -iH
Sprawdź, czy w grupie dysków nie brakuje dysku.
Przykład:
Mappings: DiskMapping[0]: SSD: naa.58ce38ee2016ffe5 MD: naa.5002538a4819e3e0 DiskMapping[2]: SSD: naa.58ce38ee2016fe55 MD: naa.5002538a48199ca0 MD: naa.5002538a48199e20 MD: naa.5002538a48199e00
esxcli vsan storage list
Sprawdź na "In CMMDS" parametru. Jeśli false, komunikacja z dyskiem zostanie utracona.
Przykład:
Device: Unknown
Display Name: Unknown
Is SSD: false
VSAN UUID: 529cadbc-acd1-b588-8643-68336d5512d6
VSAN Disk Group UUID:
VSAN Disk Group Name:
Used by this host: false
In CMMDS: false
On-disk format version: <Unknown>
Deduplication: false
Compression: false
Checksum:
Checksum OK: false
Is Capacity Tier: false
for i in `esxcli storage core device list | grep ^naa` ; do echo $i; esxcli storage core device smart get -d $i; done.
Sprawdź błędy odczytu/zapisu za pomocą polecenia smart get.
Przykład:
naa.55cd2e404c1f35a1 Parameter Value Threshold Worst Raw -------------------------- ----- --------- ----- --- Health Status OK N/A N/A N/A Media Wearout Indicator 100 0 100 86 Read Error Count 130 39 130 133 Power-on Hours 100 0 100 110 Power Cycle Count 100 0 100 106 Drive Temperature 100 0 100 26 Uncorrectable Sector Count 100 0 100 0
naa.55cd2e404c1f35a5 Parameter Value Threshold Worst Raw -------------------------- ----- --------- ----- --- Health Status OK N/A N/A N/A Media Wearout Indicator 100 0 100 10 Read Error Count 130 39 130 53 Power-on Hours 100 0 100 110 Power Cycle Count 100 0 100 106 Drive Temperature 100 0 100 27 Uncorrectable Sector Count 100 0 100 0
esxcli vsan storage list | grep "VSAN Disk Group UUID:" | sort | uniq -c
Sprawdź dostępne grupy dysków.
Przykład:
2 VSAN Disk Group UUID: 5203424c-ee56-497d-75d1-fcf73ae997cb 2 VSAN Disk Group UUID: 52af8e5c-77d1-b552-3310-ec5fef09edf4
while true;do echo " ****************************************** "; echo "" > /tmp/resyncStats.txt ;cmmds-tool find -t DOM_OBJECT -f json |grep uuid |awk -F \" '{print $4}' |while read i;do pendingResync=$(cmmds-tool find -t DOM_OBJECT -f json -u $i|grep -o "\"bytesToSync\": [0-9]*,"|awk -F " |," '{sum+=$2} END{print sum / 1024 / 1024 / 1024;}');if [ ${#pendingResync} -ne 1 ]; then echo "$i: $pendingResync GiB";fi;done |tee -a /tmp/resyncStats.txt;total=$(cat /tmp/resyncStats.txt |awk '{sum+=$2} END{print sum}');echo "Total: $total GiB" |tee -aa /tmp/resyncStats.txt;total=$(cat /tmp/resyncStats.txt |grep Total);totalObj=$(cat /tmp/resyncStats.txt|grep -vE " 0 GiB|Total"|wc -l);echo "`date +%Y-%m-%dT%H:%M:%SZ` $total ($totalObj objects)" >> /tmp/totalHistory.txt; echo `date `; sleep 60; done
Sprawdź, czy operacje ponownej synchronizacji są w toku lub zostały wstrzymane.
Przykład:
Total: 0 GiB Mon Feb 13 17:32:06 UTC 2023
Naciśnij klawisze Ctrl+C, aby zatrzymać polecenie.
cmmds-tool find -f python | grep CONFIG_STATUS -B 4 -A 6 | grep 'uuid\|content' | grep -o 'state\\\":\ [0-9]*' | sort | uniq -c
Sprawdź stan elementów.
Healthy -- state 7Inaccessible -- state 13Absent or Degraded -- state 15
Przykład:
425 state\": 7
Jak zidentyfikować miejsce, w którym znajduje się uszkodzony dysk SSD lub DYSK TWARDY za pomocą interfejsu CLI:
Wymień wszystkie dostępne urządzenia:
esxcli storage core device list | grep "naa" | awk '{print $1}' | grep "naa"
Przykład:
naa.5000c500852df8d3 naa.55cd2e404c1f35a1 naa.55cd2e404c1f35a5 naa.5000c500852dd5e7
Sprawdź lokalizację za pomocą każdego naa dysku z listy:
esxcli storage core device physical get -d
Przykład:
esxcli storage core device physical get -d naa.5000c500852df8d3 esxcli storage core device physical get -d naa.55cd2e404c1f35a1 esxcli storage core device physical get -d naa.55cd2e404c1f35a5 esxcli storage core device physical get -d naa.5000c500852dd5e7 Physical Location: enclosure 65535 slot 0 Physical Location: enclosure 65535 slot 1 Physical Location: enclosure 65535 slot 2 Physical Location: enclosure 65535 slot 3
Jak zidentyfikować uszkodzony DYSK TWARDY lub SSD, jeśli brakuje nazwy urządzenia:
Możliwe, że uszkodzony dysk nie został wykryty i nie można go zidentyfikować przy użyciu odpowiedniego numeru naa. W tym scenariuszu konieczne jest zlokalizowanie wszystkich dysków, a ten, który nie jest fizycznie zlokalizowany, jest tym, który uległ awarii.
Oto skrypt, którego można użyć do wykonania zadania nieco szybciej:
echo "=============Physical disks placement=============="
echo ""
esxcli storage core device list | grep "naa" | awk '{print $1}' | grep "naa" | while read in; do
echo "$in"
esxcli storage core device physical get -d "$in"
sleep 1
echo "===================================================="
done
Dzienniki związane z vSAN w przypadku problemów związanych z pamięcią masową:
/var/log/vmkernel.log
Problemy z odczytem i zapisem dysków vSAN, pulsów hosta vSAN, PDL, kodów wykrywania SCSI i żądań we/wy (odczytów/zapisów) oraz informacji o członkostwie w klastrze.
Przykład:
2021-06-22T12:02:08.408Z cpu30:1001397101)ScsiDeviceIO: PsaScsiDeviceTimeoutHandlerFn:12834: TaskMgmt op to cancel IO succeeded for device naa.55cd2e404b7736d0 and the IO did not complete. WorldId 0, Cmd 0x28, CmdSN = 0x428.Cancelling of IO will be 2021-06-22T12:02:08.408Z cpu30:1001397101)retried.
/var/log/vobd.log
Raporty o kondycji dysku, trwałych utraconych dyskach (PDL), opóźnieniach dysku oraz raporty o tym, kiedy host wchodzi i wychodzi z trybu konserwacji.
Przykład:
2022-05-31T11:42:46.065Z: [vSANCorrelator] 10605891965954us: [vob.vsan.lsom.devicerepair] vSAN device 521a74ce-c980-c16c-ff3d-38a036233daf is being repaired due to I/O failures, and will be out of service until the repair is complete. If the device is part of a dedup disk group, the entire disk group will be out of service until the repair is complete. 2022-05-31T11:42:46.065Z: [vSANCorrelator] 10606062774178us: [esx.problem.vob.vsan.lsom.devicerepair] Device 521a74ce-c980-c16c-ff3d-38a036233daf is in offline state and is getting repaired
/var/log/vsandevicemonitord.log
Pomaga to określić, czy dysk został oznaczony jako w złej kondycji z powodu nadmiernego przeciążenia dziennika lub opóźnień we/wy.
Przykład:
INFO vsandevicemonitord WARNING - WRITE Average Latency on VSAN device naa.50000xxxxxxxx has exceeded threshold value 2000000 us 2 times. INFO vsandevicemonitord Tier 2 (naa.50000xxxxxxxx) as unhealthy
