PowerFlex 4.X: Sådan udskiftes NVMe RDM i HCI-node

Trin

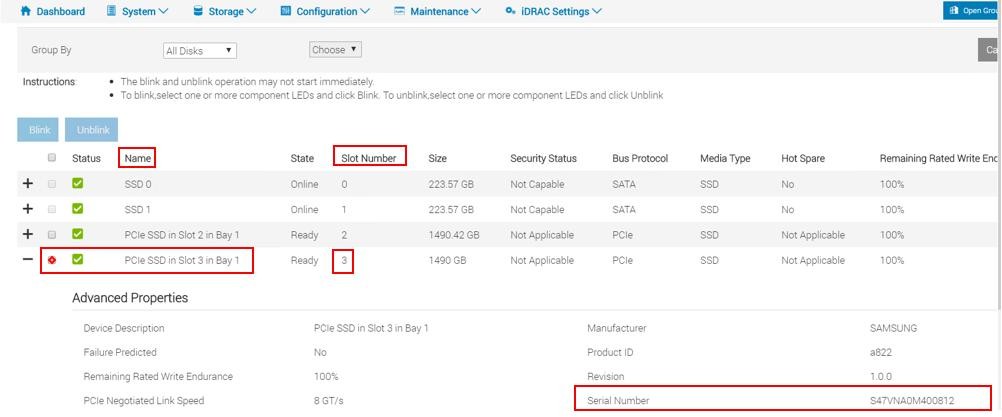

1 – Find drevets egenskaber

Brug iDRAC til at indsamle oplysninger om NVMe-drevet.

1. Fra din internetbrowser skal du gå til http://<iDRAC_IP_address>.
2. Indtast brugernavnet og adgangskoden i vinduet Log på DELL Console , og klik derefter på Log på. Skærmbilledet Integrated Dell Remote Access Controller vises.
3. Vælg Lageroversigt > i navigationsruden, og klik derefter på Fysiske diske. iDRAC viser listen over fysiske drev, der er installeret på serveren.
4. I kolonnen Status skal du søge efter drevet med tilstanden Mislykket .
5. Registrer drevets navn, slotnummer og serienummer i NVMe-informationstabellen i

Rækkerne Drevnavn, Drevslot og Drevserienummer .

2 – Indsaml SDS-oplysninger om en hyperkonvergeret node

Brug PowerFlex Manager Platform (PFMP) til at indsamle oplysninger om PowerFlex SDS med det defekte NVMe-drev på en hyperkonvergeret node.

• Scenarie 1: NVMe-drev fejler i iDRAC og PowerFlex Manager

1. I din webbrowser skal du indtaste PFMP IP-adressen og logge på som administratorbruger.
2. klik på Bloker > SDS'er. og vælg den berørte SDS-node med en defekt NVMe
3. I højre rude skal du klikke på Enheder under det valgte SDS

4. Skriv den defekte enheds sti og SP-navn ned

   For eksempel

   SSD  => /dev/sdX

   NVMe => /dev/nvmeXn1

5. For en enhed, der er krypteret med CloudLink, vises enhedsstien som:

   SSD => /dev/mapper/svm_sdX

   NVMe => /dev/mapper/nvmeXn1
6. Opret forbindelse til ESXi-værten ved hjælp af SSH
7. Kør følgende kommando for at finde navnet på den defekte enhed:

   esxcli nvme device list

   Output, der ligner det følgende, vises:



8. Den defekte enhed vises som Offline i kolonnen Status på enhedslisten.

   Skriv enhedsnavnet ned, f.eks.: vmhba10
9. Find adapteren til enheden vmhbaX, og find serienummeret:

   esxcli nvme device get -A vmhbaX | grep -i serial

   For eksempel:

   esxcli nvme device get -A vmhba10 | grep -i serial

   Outputtet viser drevets detaljer, herunder serienummeret.



10. SSH til ESXi-værten, og kør følgende kommando

    ls -al /vmfs/devices/disk/ | grep {Identifier#}

    Eksempel:

    ls -al /vmfs/devices/disk/ | grep C1910540002EE4AC

    Eksempel på output:

    vml.05ba9680379648678054c8f72d51e9e78d2923cc4cf43df877c2860d8a4a6fc6d5 -> t10.NVMe____Dell_NVMe_ISE_PS1010_RI_U.2_3.84TB______C1910540002EE4AC

• Scenarie 2: NVMe-drevet fejler kun i iDRAC og er stadig sundt i PowerFlex Manager

A. Find drevets egenskaber i iDRAC

Hent harddiskens SN for drevets rapporteringsstatus for "mislykket" i iDRAC

Opbevaring > af fysiske diske

Eksempel: BID3N0386I210433Q

B. Gå til vCenter.  Klik på ESXi-værten.

Klik på Konfigurer > lagerenheder

Kontroller hver enhed en ad gangen, og kontroller fanen egenskaber.  Se efter linjen Id.  Det vil indeholde den identifikator, der er nødvendig for at identificere enhedsstien på SVM

Eksempel: C1910540002EE4AC

c. SSH til SVM for at identificere enhedsstien baseret på enhedens SN

ls -al /dev/disk/by-id/ | grep C1910540002EE4AC

Skriv enhedsstien ned for den enhed, der skal fjernes fra sikkerhedsdatabladet.

SSD  => /dev/sdX

NVMe => /dev/nvmeXn1

For en enhed, der er krypteret med CloudLink, vises enhedsstien som:

SSD => /dev/mapper/svm_sdX

NVMe => /dev/mapper/nvmeXn1

d. SSH til ESXi-værten, og kør følgende kommando:

ls -al /vmfs/devices/disk/ | grep {Identifier#}

Eksempel:

ls -al /vmfs/devices/disk/ | grep C1910540002EE4AC

Eksempel på output:

vml.05ba9680379648678054c8f72d51e9e78d2923cc4cf43df877c2860d8a4a6fc6d5 -> t10.NVMe____Dell_NVMe_ISE_PS1010_RI_U.2_3.84TB______C1910540002EE4AC

3 – Fjern det defekte NVMe-drev fra PowerFlex på en hyperkonvergeret node

1. Log ind på PFMP, hvis du ikke allerede har gjort det.
2. I venstre rude PFMPGUI skal du klikke på Bloker >SDS'er > viser SDS-enhederne fra enhedshyperlinket i højre diagram
3. Marker afkrydsningsfeltet for den defekte enhed. Sørg for, at den lagerenhed, du vælger, er den samme enhed, som du skrev ned i trin 2
4. I den øverste menu skal du klikke på Flere handlinger > Fjern.
5. Klik på Fjern i dialogboksen Fjern enhed for at bekræfte.
6. Hvis det fejlbehæftede drev er krypteret ved hjælp af CloudLink, skal du fjerne krypteringen af enheden eller springe dette trin over, hvis CloudLink ikke bruges:
   1. 1. Opret forbindelse til noden ved hjælp af SSH.
      2. Kør følgende kommando:

svm -y erase /dev/nvmeXn1

Hvor X er den numeriske drevidentifikator

4 – Fjern RDM en for den fejlbehæftede enhed fra SVM

1. Log på vCenter igen.

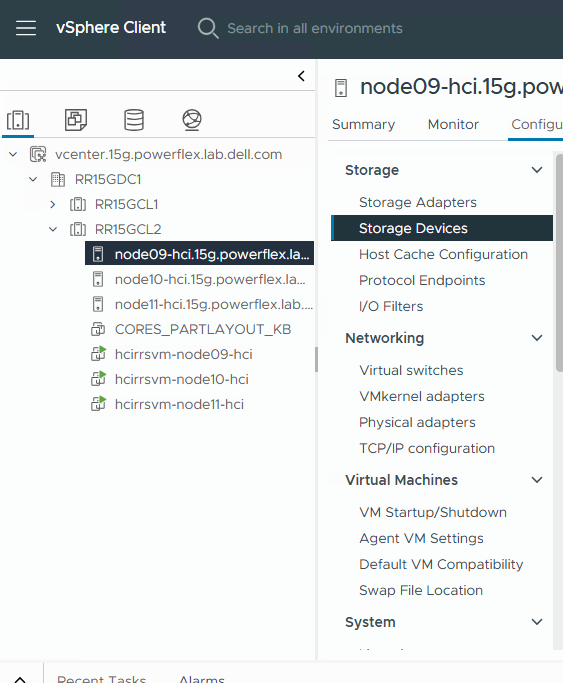

2. I ruden Lagerbeholdninger skal du vælge Værter og klynger.
3. Vælg den berørte ESXi HCI-server i navigationsruden.
4. Under fanen Konfigurer skal du vælge lagerenhederne > for at få vist lagerenhederne på værten.

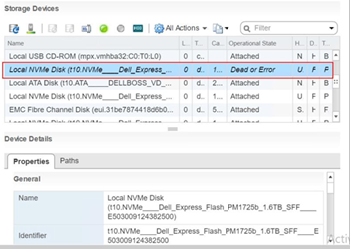

5. Find NVMe-enheden med driftstilstanden død eller fejl. (Du kan finde flere oplysninger under "Korrelér enhedsstikket og OS-stien på en ESXi-server" nedenfor.
6. Under fanen Egenskaber for enhedsoplysninger > skal du finde enhedens PowerFlex-drevnavn og NVMe-id og skrive dem ned.





7. I navigationsruden skal du højreklikke på SVM'en , der er placeret på den berørte HCI ESXi-vært, og vælge Rediger indstillinger.

I vinduet Rediger indstillinger vises fanen Virtuel hardware . SVM-oplysningerne omfatter harddiskene. Hver harddisk, der er nedtonet, er en RDM-enhed.

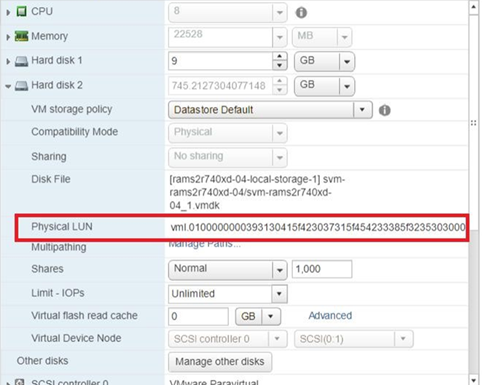

8. Udvid egenskaberne for hver RDM.

I feltet Fysisk LUN skal du se efter NVMe-enhedens id-værdi , som du opnåede i trin 2.

9. Hvis id-værdien vises som en del af værdien Fysisk LUN, er dette den defekte enhed. Ellers skal du vælge Administrer andre diske for at få vist de andre harddiske på SVM og kontrollere deres fysiske LUN-værdi og klikke på Administrer sti for at identificere den defekte enhed.

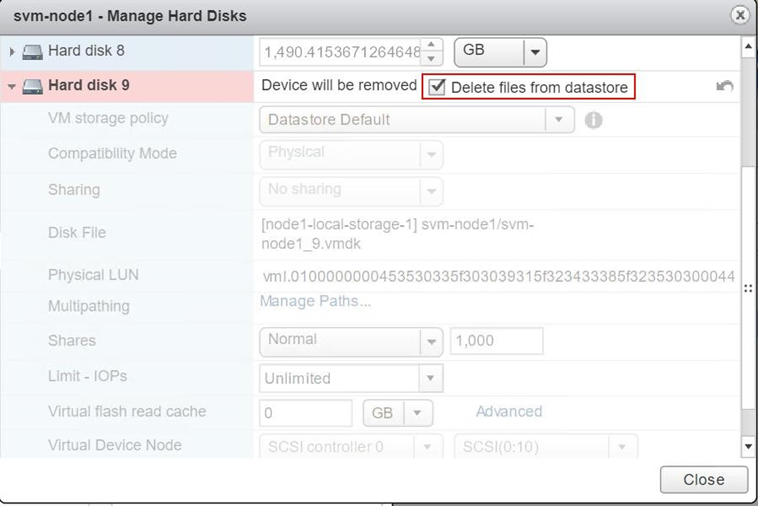

10. Når du har identificeret harddisken med den defekte enhed ved hjælp af dens fysiske LUN-værdi, skal du klikke på X til højre for harddisken for at fjerne enheden.

Vælg Slet filer fra datalager, og klik derefter på Luk.

5- Udskift fysisk den defekte NVMe-disk med den nye sunde

Mulighed 1:

1. Log på iDRAC.

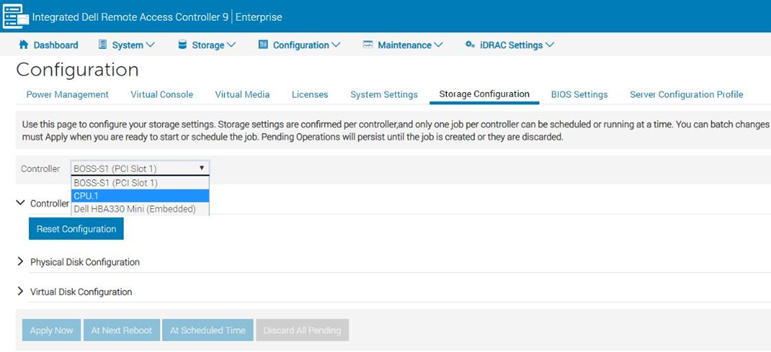

2. I hovedmenuen skal du vælge Konfiguration > af lagerkonfiguration.
3. I feltet Controller skal du vælge den relevante controller på listen i henhold til servermodellen:

• PowerFlex R650-node: CPU
• PowerFlex R750-node: PCIe-extender
• PowerFlex R6525-node: PCIe-extender

4. Der åbnes en ny side med en liste over fysiske drev, der er knyttet til den pågældende controller.
5. Vælg det fysiske drev, der skal udskiftes, og klik derefter på Forbered for at fjerne > Anvend nu.

Mulighed 2:

1. Log på iDRAC.

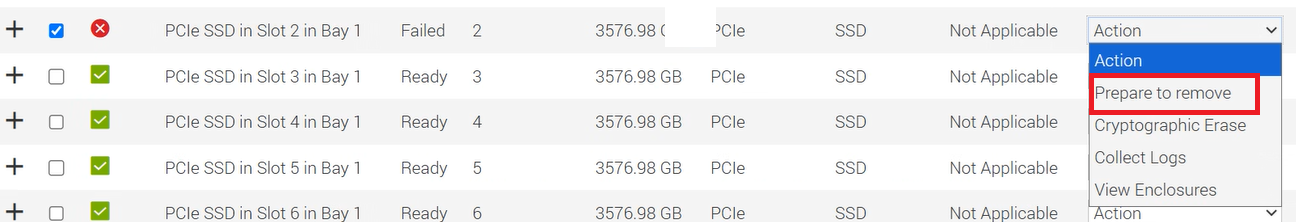

2. Gå til Storage > Fysiske diske > Vælg diskhandlingerne > > Forbered fjernelse

Du kan nu fysisk fjerne den fejlbehæftede NVMe-enhed fra serveren og erstatte den med den nye disk

6 – Klargør NVMe-enheden, og føj den til PowerFlex-systemet på en ESXi-server

Brug følgende opgave til at klargøre NVMe-enheden til brug og føje den til PowerFlex-systemet ved at korrelere enhedens slot og driftsstien på en ESXi-baseret server.

1. Gå til http:// iDRAC_IP_address<> i din internetbrowser.
2. Indtast brugernavnet og adgangskoden i loginvinduet til DELL Console , og klik derefter på Log på.
3. Vælg Lageroversigt > i hovedmenuen, og klik derefter på Fysiske diske. iDRAC viser listen over fysiske drev, der er installeret på serveren.
4. Find rækken med slotnummeret, der svarer til slotten for det drev, du lige har udskiftet.
5. Klik på plustegnet i venstre kolonne for at få vist drevets avancerede egenskaber.
6. Søg efter serienummeret på det nye drev, og skriv det ned. F.eks. 50000396DC89A872.

7. Log på SVM vCenter ved hjælp af konsollen eller SSH.

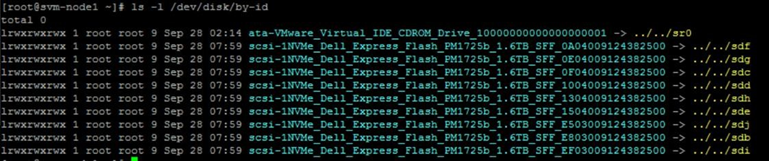

8. Kør følgende kommando for at kontrollere stien til operativsystemets enhed:

ls -l /dev/disk/by-id/

Output, der ligner det følgende, vises:

9. Find linjen med sdX i slutningen, og skriv SFFxxxxx-nummeret ned.
10. Kør følgende kommando for at kontrollere status for udskiftningsenheden.

esxcli nvme device list

Output, der ligner det følgende, vises:

11. (Valgfrit) Kør følgende kommando for at kontrollere firmwareversionen på erstatningsenheden:

esxcli nvme device get -A vmhbaX | grep -i Revision

Hvor vmhbaX er navnet på den nye NVMe-enhed.

For den udskiftningsenhed, der vises på billedet i det foregående trin, er kommandoen:

esxcli nvme device get -A vmhba10 | grep -i Revision

Output, der ligner det følgende, vises med den faktiske firmwareversion:

Verificere, om firmwareversionen er i overensstemmelse med RCM eller IC

12. Find adapteren til enheden vmhbaX og find serienummeret :

esxcli nvme device get -A vmhbaX | grep -i serial

For eksempel:

esxcli nvme device get -A vmhba10 | grep -i serial

Outputtet viser drevets detaljer, herunder serienummeret.

7- (Tilvalg) Krypter den nye NVMe-enhed på PowerFlex-noden, spring dette trin over, hvis du ikke bruger Cloudlink

Hvis det NVMe-drev, du erstattede, blev krypteret med CloudLink, skal du udføre følgende trin for at kryptere det nye NVMe-drev. Hvis det defekte drev ikke var krypteret, skal du springe denne opgave over.

1. Opret forbindelse til SDS-noden ved hjælp af SSH.
2. Kør denne kommando for at kryptere det nye drev:

svm encrypt /dev/nvme<xxx>

Hvor NVMe<xxx> er navnet på den enhed, du lige har udskiftet. For eksempel:

svm encrypt /dev/nvmeXn1

Efter ca. 60 sekunder krypteres den nye enhed.

3. Kør følgende kommando for at bekræfte den nye enheds placering:

svm status

Output, der ligner det følgende, skal vises:

State: Connected (server 192.168.150.32)
Group: MG-12 Policy: Manual
AES-NI HW acceleration: Yes
Volumes:
/             unencrypted
/home         unencrypted


Devices:
/dev/nvme0n1    encrypted       (sds	SN:9486948577248625  /dev/mapper/svm_nvme0n1)
/dev/nvme10n1	encrypted	(sds	SN:948694857725248625/dev/mapper/svm_nvme10n1)
/dev/nvme11n1	encrypted	(sds	SN:948694857725258625/dev/mapper/svm_nvme11n1)
/dev/nvme12n1	encrypted	(raw	SN:948694857725268625/dev/mapper/svm_nvme12n1)
/dev/nvme13n1	encrypted	(raw	SN:948694857725278625/dev/mapper/svm_nvme13n1)
/dev/nvme14n1	encrypted	(raw	SN:948694857725288625/dev/mapper/svm_nvme14n1)
/dev/nvme15n1	encrypted	(raw	SN:948694857725298625/dev/mapper/svm_nvme15n1)
/dev/nvme16n1	encrypted	(raw	SN:948694857725308625/dev/mapper/svm_nvme16n1)
/dev/nvme17n1	encrypted	(raw	SN:948694857725318625/dev/mapper/svm_nvme17n1)

4. Find: /dev/nvmeX enhed, og sørg for, at den er krypteret, og registrer derefter dens nye enhedssti i drevoplysningstabellen.

For eksempel:

/dev/mapper/svm_nvme17n1

8 – Føj enheden til PowerFlex SVM

Knyt den nye NVMe som en RDM til en SVM, og føj den derefter til PowerFlex-systemet.

 # ls -l /vmfs/devices/disks

3. På listen skal du identificere den lokale enhed, du vil konfigurere som RDM, og kopiere enhedsnavnet.

   Bemærk: Enhedsnavnet vil sandsynligvis være præfikset med t10. Og ligner : t10.F405E46494C4540046F455B64787D285941707D203F45765
4. Hvis du vil konfigurere enheden som en RDM og sende RDM-markørfilen til din valgte destination, skal du køre kommandoen:

 # vmkfstools -z /vmfs/devices/disks/ /vmfs/volumes///_x.vmdk

(For eksempel:

 # vmkfstools -z /vmfs/devices/disks/t10.F405E46494C4540046F455B64787D285941707D203F45765 /vmfs/volumes/Datastore2/SVM-1/svm-1_1.vmdk

5. Når du har oprettet RDM-markørfilen, skal du knytte RDM til en virtuel maskine ved hjælp af vSphere-klienten:

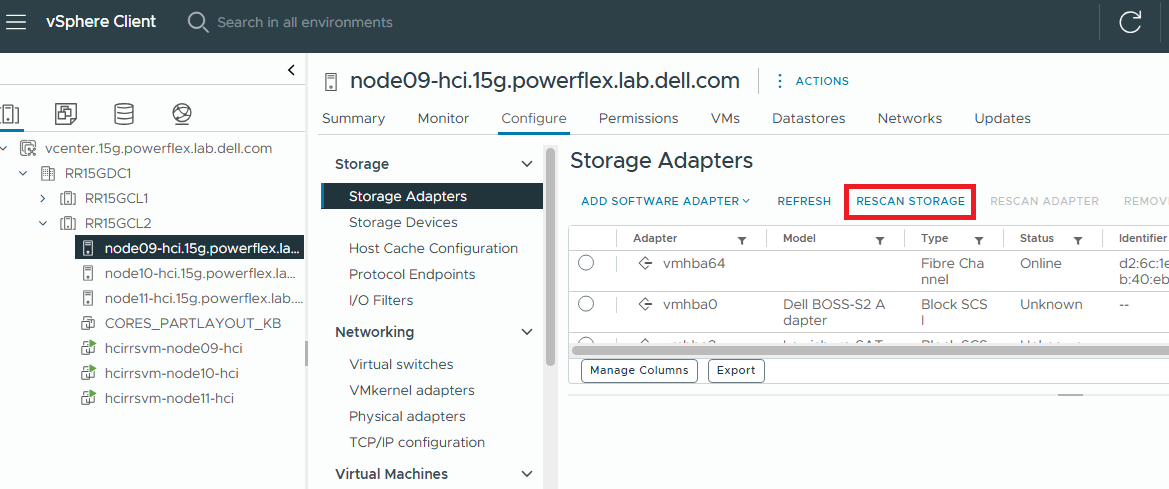

   1. Scan ESXi-lageret igen fra vSphere-klienten for at vise den tilføjede enhed.
   2. Vælg den berørte HCI ESXi-vært > Storageadaptere > SCAN STORAGE IGEN

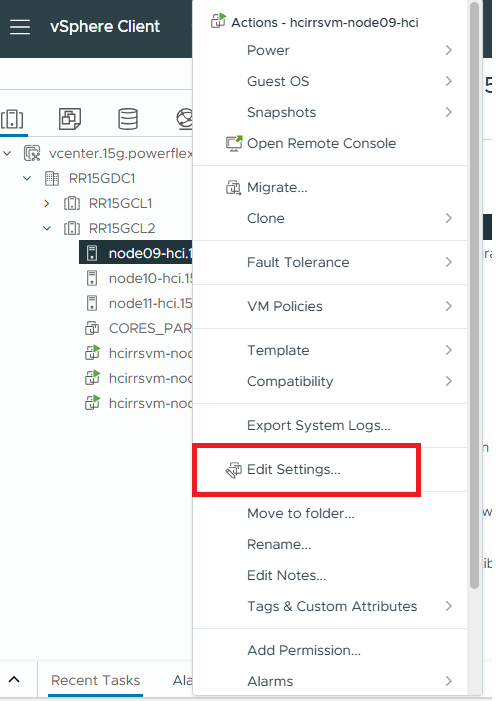

3. Højreklik på SVM'en , der er placeret på den berørte HCI ESXi-vært, og vælg Rediger indstillinger.

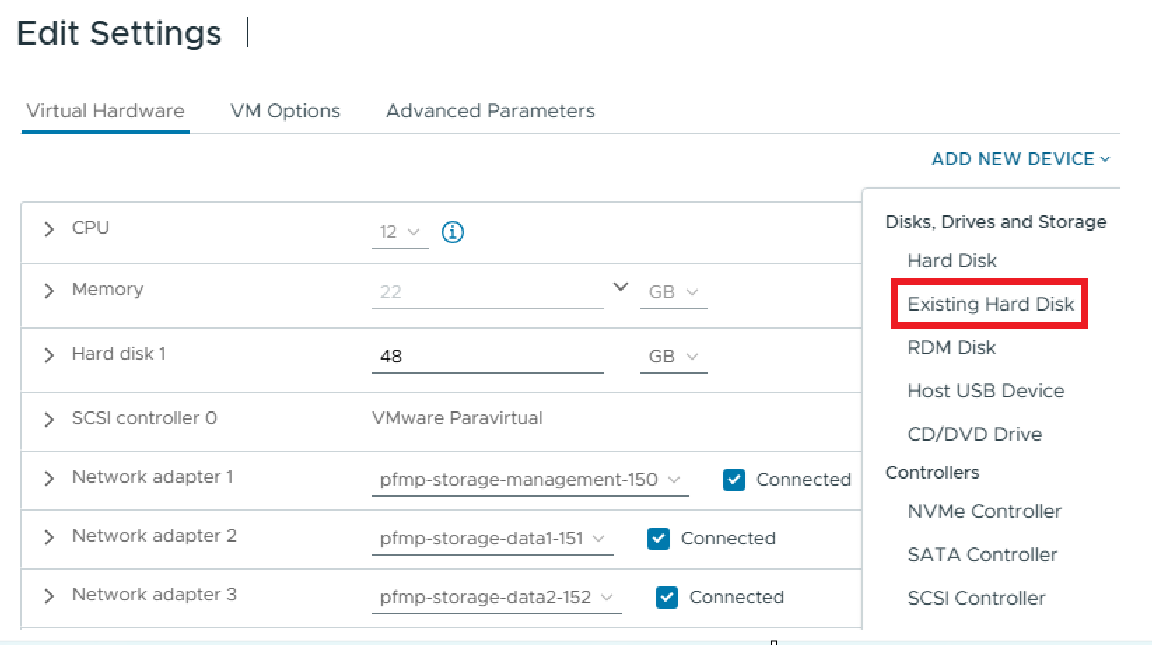

4. Øverst til højre skal du vælge TILFØJ NY ENHED > Eksisterende harddisk

5. Vælg Harddisk.
6. Vælg Brug en eksisterende virtuel disk.
7. Gå til den mappe, hvor du gemte RDM-markøren i trin 4, vælg RDM-markørfilen, og klik på Næste.
8. Vælg den virtuelle SCSI-controller, som du vil tilslutte disken til, og klik på Næste.
9. Klik på Udfør.

Du bør nu kunne se din nye harddisk i opgørelsen over den virtuelle maskine som Mapped Raw LUN

9 – Føj enheden til PowerFlex Manager

1. 1. Log på PFMP-brugergrænsefladen
   2. Gå til Bloker > SDS'er > Vælg den påvirkede SDS-tilføjelsesenhed >

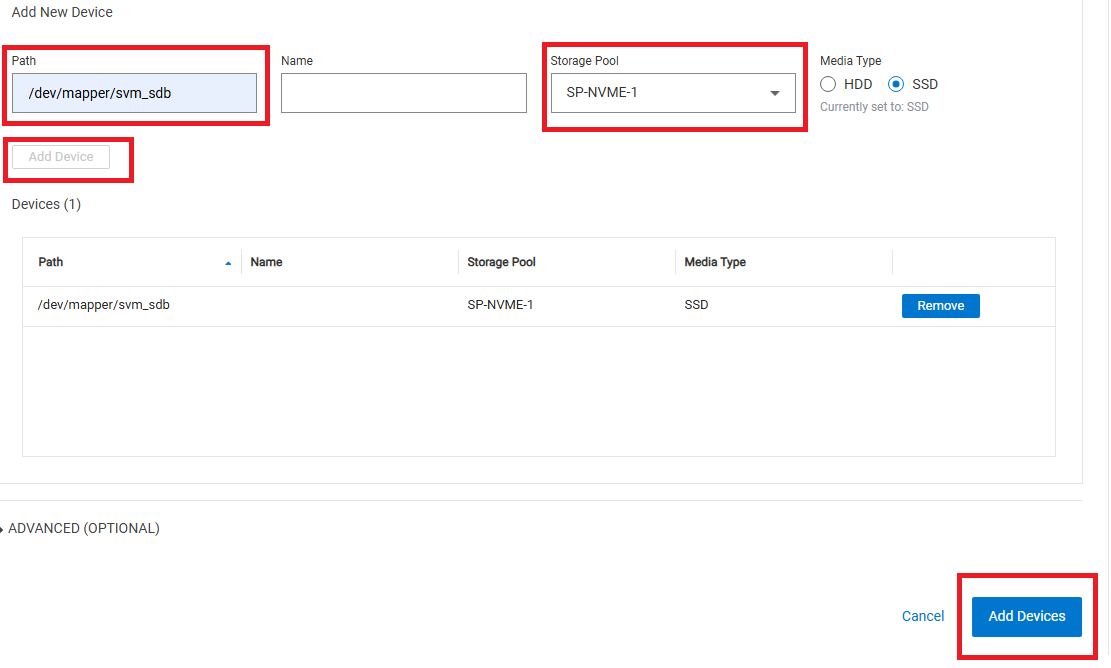

   3. Udfyld sti og lagerpulje fra trin 2
   4. Klik på Tilføj enhed , og tilføj derefter igen enheder nederst

E. Brug gennemtving enhedsovertagelse , hvis det er nødvendigt, før du klikker på Tilføj enheder

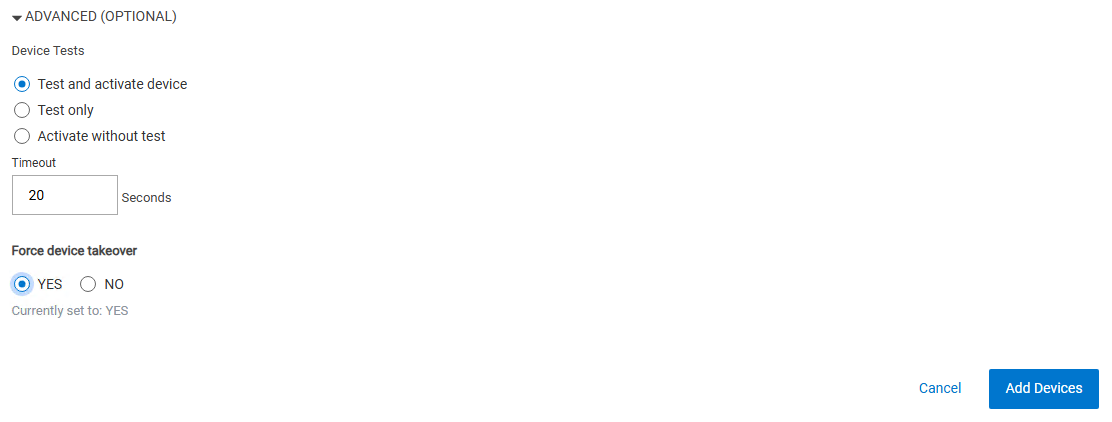

F. Udvid ADVANCED(valgfrit), og indstil Force device take over til JA
