VxRail: Habilitar el tráfico del UDT para los clústeres de VxRail

Tráfico de vSphere UDT

A partir de la versión 8 de vSphere, el transporte de datos unificado (UDT) es un nuevo mecanismo de transferencia de datos diseñado para mejorar la eficiencia de las migraciones de máquinas virtuales (VM), especialmente para:

• VM apagadas
• Discos con instantáneas

UDT combina las fortalezas de los protocolos tradicionales de copia de archivos en red (NFC) y vMotion:

• Tradicionalmente, las máquinas virtuales apagadas se migran mediante NFC, lo que es relativamente lento.
• UDT aún utiliza NFC para controlar el tráfico, pero el protocolo vMotion maneja la transferencia de datos en tiempo real, lo que mejora la velocidad y el rendimiento.

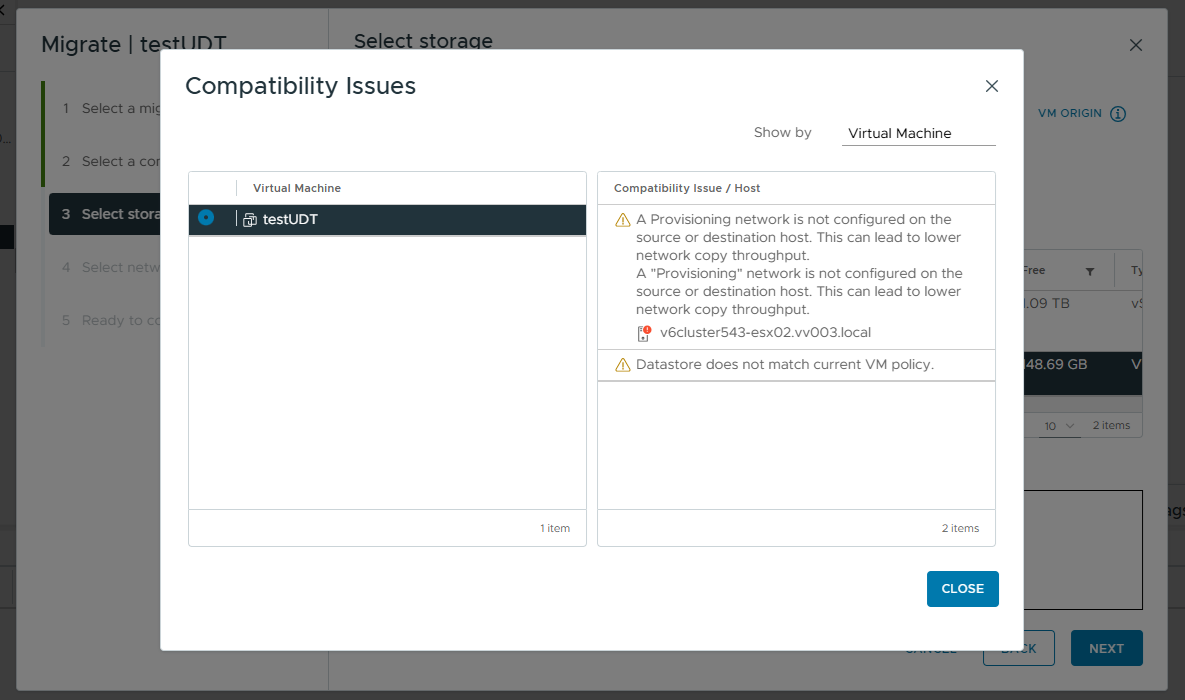

Si el clúster de vSphere no tiene habilitado el UDT, cuando se migra una máquina virtual apagada, verá la siguiente advertencia de compatibilidad:

Cómo habilitar el UDT en VxRail.

VxRail vMotion VMK utiliza la pila TCP/IP de vMotion, el servicio de aprovisionamiento de vSphere (que admite UDT) no se puede habilitar en vMotion VMK. Si es necesario habilitar el UDT para el clúster de VxRail, siga los pasos que se indican a continuación para crear un nuevo VMK y un grupo de puertos para el tráfico del UDT.

1. Cree un nuevo grupo de puertos. Asegúrese de que la VLAN esté configurada correctamente en los puertos de switch de red conectados a los enlaces ascendentes del UDT.
2. Los ajustes de formación de equipos y conmutación por error son los mismos con el grupo de puertos de vMotion.
3. Cree un nuevo VMK y utilice Aprovisionamiento de la pila TCP/IP en cada host. Configure la MTU en el valor requerido, si se utilizan tramas jumbo, la red se debe aprovisionar para permitir tramas gigantes.

1. Opcional: si el clúster tiene una topología L3 (los hosts del clúster están separados por L3), el gateway se puede utilizar para permitir el enrutamiento del tráfico UDT. Hay dos maneras de configurar una puerta de enlace; Mediante el uso de la configuración de puerta de enlace de reemplazo en el VMKo mediante la definición de una puerta de enlace de ruta estática.
2. Reemplazar la configuración de la puerta de enlace en el VMK

3. Para definir un gateway de ruta estática, ejecute el siguiente comando en el host ESXi:
esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. Resultado de ejemplo que muestra VDS con hosts VMK conectado al grupo de puertos UDT.



5. Compruebe la conectividad de red del tráfico del UDT.
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472: Establece el tamaño del paquete (MTU 1500 menos 28 bytes para el encabezado ICMP/IP)

2. -d: Configura el paquete para que no se fragmente (no fragmentar)

Impacto de las operaciones del día 2

Dado que el usuario configura manualmente el grupo de puertos UDT y VMK, los nodos nuevos no se configuran automáticamente para UDT. Por lo tanto, cuando se realizan operaciones de expansión o reemplazo de nodos L2/L3, los usuarios deben configurar manualmente el VMK de UDT, asignar la dirección IP y conectarse al grupo de puertos UDT existente para cada nodo recién agregado.

• La siguiente es la configuración de VDS después de agregar un nodo. Hay dos grupos de puertos de administración, con cuatro VMKs. Sin embargo, el nuevo nodo no tiene un UDT VMK configurada.

Transporte de datos unificado de vSphere vMotion
