「VxRail：VxRailクラスターのUDTトラフィックの有効化

vSphere UDTトラフィック

vSphereバージョン8以降の統合データ転送(UDT)は、特に次の場合に仮想マシン(VM)の移行の効率性を向上させるために設計された新しいデータ転送メカニズムです。

• 電源オフ状態のVM
• スナップショットのあるディスク

UDTは、従来のネットワーク ファイル コピー(NFC)プロトコルとvMotionプロトコルの長所を組み合わせたものです。

• 従来、電源オフのVMはNFCを使用して移行されますが、これは比較的低速です。
• UDTは引き続き制御トラフィックにNFCを使用しますが、vMotionプロトコルはリアルタイムのデータ転送を処理するため、速度とパフォーマンスが向上します。

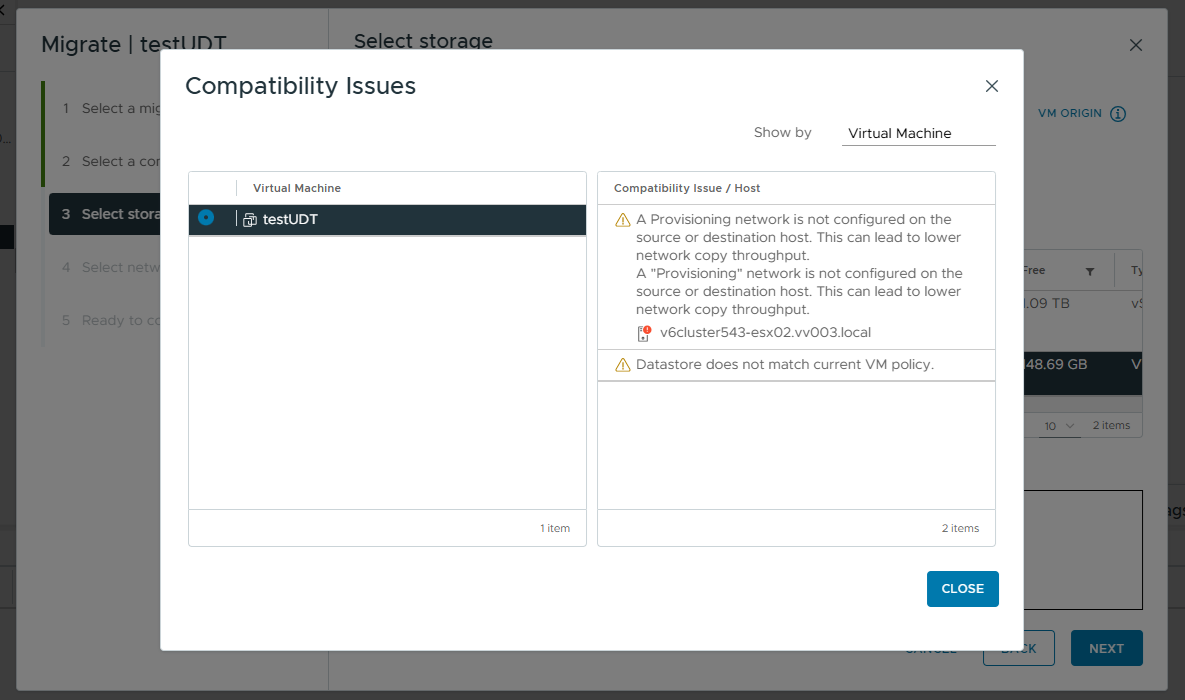

vSphereクラスターでUDTが有効になっていない場合、パワーオフ状態の仮想マシンを移行すると、次の互換性警告が表示されます。

VxRailでUDTを有効にする方法。

VxRail vMotion VMKはvMotion TCP/IPスタックを使用するため、vMotion VMKでvSphereプロビジョニング サービス(UDTをサポート)を有効にすることはできません。VxRailクラスターでUDTを有効にする必要がある場合は、次の手順に従って、UDTトラフィック用の新しいVMKとポートグループを作成します。

1. 新しい ポートグループを作成します。UDTアップリンクに接続されているネットワーク スイッチ ポートでVLANが正しく構成されていることを確認します。
2. チーミングとフェールオーバー の設定は、vMotionポート グループと同じです。
3. 新しいVMKを作成し、以下を使用します。各ホストでのTCP/IPスタックのプロビジョニング。MTUを必要な値に設定します。ジャンボ フレームを使用する場合は、ジャンボ フレームを許可するようにネットワークをプロビジョニングする必要があります。

1. オプション - クラスターがL3トポロジー(クラスター ホストはL3に分離されている)の場合、ゲートウェイを使用してUDTトラフィックのルーティングを許可することができます。ゲートウェイを構成するには、次の 2 つの方法があります。[ゲートウェイのオーバーライド] 設定を使用する VMKをクリックするか、静的ルートゲートウェイを定義します。
2. でゲートウェイ設定をオーバーライドする VMK

3. 静的ルート ゲートウェイを定義し、ESXiホストで次のコマンドを実行します。
esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. ホストを持つVDSを示す結果の例 VMK UDTポートグループに接続されています。



5. UDTトラフィックのネットワーク接続を確認します。
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472ファイルに置き換えます。パケット サイズを設定します(MTU 1500からICMP/IPヘッダーの28バイトを引いた値)

2. -d: パケットをフラグメント化しないように設定します(フラグメント化しない)。

Day 2運用の影響

UDTポート グループとVMKはユーザーによって手動で構成されるため、新しいノードはUDT用に自動的にセットアップされません。したがって、ノードL2/L3の拡張操作またはノード交換操作を実行する場合、ユーザーは手動でUDT VMKを構成し、IPアドレスを割り当て、新しく追加された各ノードの既存のUDTポート グループに接続する必要があります。

• ノードを追加した後のVDS構成を次に示します。管理ポート グループは2つあり、そのうち4つは VMKsの詳細を確認してください。ただし、新しいノードにはUDTがありません VMK で構成されたドライブで、ランダム読み取り、ランダム書き込み、ランダム読み取り/書き込み混在(50%)について、1Mのブロック長で実行されました。
