VxRail: VxRail Cluster에 대한 UDT 트래픽 활성화

vSphere UDT 트래픽

vSphere 버전 8부터 UDT(Unified Data Transport)는 VM(가상 머신) 마이그레이션의 효율성을 향상하도록 설계된 새로운 데이터 전송 메커니즘으로, 특히 다음과 같은 경우에 유용합니다.

• 전원이 꺼진 VM
• 스냅샷이 있는 디스크

UDT는 기존 NFC(Network File Copy)와 vMotion 프로토콜의 장점을 결합합니다.

• 일반적으로 전원이 꺼진 VM은 상대적으로 느린 NFC를 사용하여 마이그레이션됩니다.
• UDT는 여전히 제어 트래픽에 NFC를 사용하지만 vMotion 프로토콜은 실시간 데이터 전송을 처리하여 속도와 성능을 향상시킵니다.

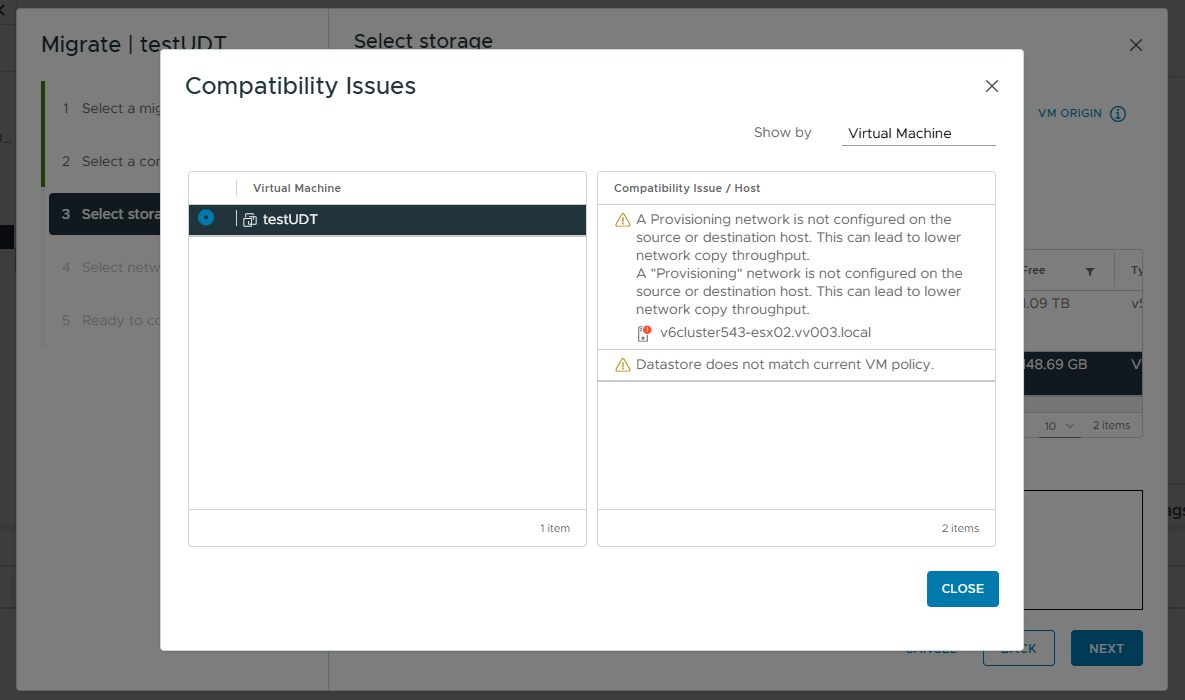

vSphere 클러스터에 UDT가 활성화되어 있지 않은 경우 전원이 꺼진 VM을 마이그레이션하면 아래와 같은 호환성 경고가 표시됩니다.

VxRail에서 UDT를 활성화하는 방법

VxRail vMotion VMK는 vMotion TCP/IP 스택을 사용하므로 vMotion VMK에서 vSphere 프로비저닝 서비스(UDT 지원)를 활성화할 수 없습니다. VxRail 클러스터에 UDT 활성화가 필요한 경우 아래 단계에 따라 UDT 트래픽에 대한 새 VMK 및 포트 그룹을 생성합니다.

1. 새 포트 그룹을 생성합니다. UDT 업링크에 연결된 네트워크 스위치 포트에 VLAN이 올바르게 구성되어 있는지 확인합니다.
2. 티밍 및 페일오버 설정은 vMotion 포트 그룹과 동일합니다.
3. 새 VMK 생성 및 사용 각 호스트에서 TCP/IP 스택을 프로비저닝합니다. MTU를 필요한 값으로 설정합니다. 점보 프레임을 사용하는 경우 점보 프레임을 허용하도록 네트워크를 프로비저닝해야 합니다.

1. 선택 사항 - 클러스터가 L3 토폴로지인 경우(클러스터 호스트가 L3로 분리됨) 게이트웨이를 사용하여 UDT 트래픽의 라우팅을 허용할 수 있습니다. 게이트웨이를 구성하는 방법에는 두 가지가 있습니다. 에서 Override Gateway 설정을 사용하여 VMK또는 정적 경로 게이트웨이를 정의하여 사용할 수 있습니다.
2. 에서 게이트웨이 설정 재정의 VMK

3. 정적 경로 게이트웨이를 정의하고 ESXi 호스트에서 다음 명령을 실행합니다.
esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. 호스트가 있는 VDS를 보여 주는 예제 결과 VMK UDT 포트 그룹에 연결되었습니다.



5. UDT 트래픽의 네트워크 연결을 확인합니다.
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472파일로 교체합니다. 패킷 크기(MTU 1500에서 ICMP/IP 헤더에 대한 28바이트를 뺀 값)를 설정합니다.

2. -d: 패킷을 프래그먼트화하지 않도록 설정합니다(프래그먼트화 안 함).

2일 차 운영의 영향

UDT 포트 그룹과 VMK는 사용자가 수동으로 구성하므로 새 노드는 UDT에 대해 자동으로 설정되지 않습니다. 따라서 노드 L2/L3 확장 또는 노드 교체 작업을 수행할 때 사용자는 UDT VMK를 수동으로 구성하고, IP 주소를 할당하고, 새로 추가된 각 노드에 대해 기존 UDT 포트 그룹에 연결해야 합니다.

• 다음은 노드를 추가한 후의 VDS 구성입니다. 4개가 있는 2개의 관리 포트 그룹이 있습니다 VMKs. 그러나 새 노드에는 UDT가 없습니다 VMK 가 구성된 원본 하드 드라이브(sda) 및 구성이 있는 드라이브에서 테스트한 것입니다.

vSphere vMotion 통합 데이터 전송
