VxRail: Aktiver UDT-trafikk for VxRail-klynger

vSphere UDT-trafikk

Fra og med vSphere versjon 8 er Unified Data Transport (UDT) en ny dataoverføringsmekanisme som er utformet for å forbedre effektiviteten til migreringer av virtuelle maskiner (VM), spesielt for:

• Avslåtte virtuelle maskiner
• Disker med øyeblikksbilder

UDT kombinerer styrken til tradisjonelle Network File Copy (NFC) og vMotion-protokoller:

• Tradisjonelt migreres avslåtte virtuelle maskiner ved hjelp av NFC, noe som er relativt sakte.
• UDT bruker fortsatt NFC for å kontrollere trafikken, men vMotion-protokollen håndterer dataoverføring i sanntid, noe som forbedrer hastighet og ytelse.

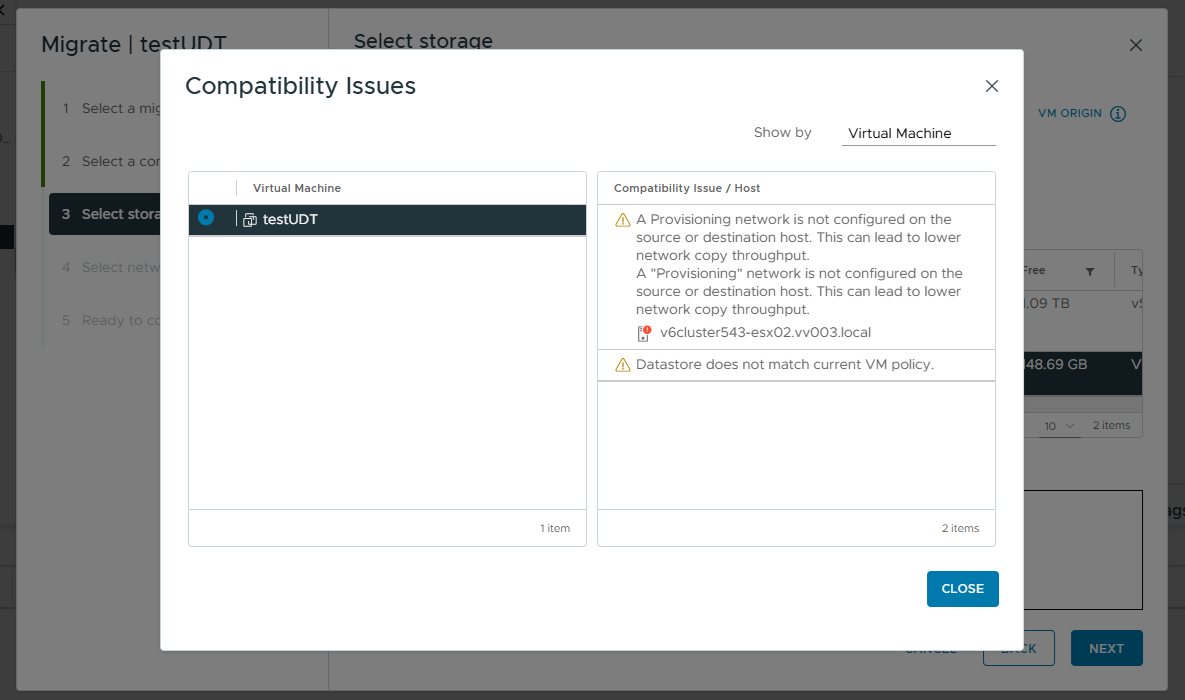

Hvis vSphere-klyngen ikke har UDT aktivert, ser du en advarsel om kompatibilitet nedenfor når en avslått VM migreres:

Slik aktiverer du UDT på VxRail.

VxRail vMotion MK bruker vMotion TCP/IP-stabelen, vSphere Provisioning service (som støtter UDT) kan ikke aktiveres på vMotion MK. Hvis aktivering av UDT er nødvendig for VxRail-klyngen, følger du trinnene nedenfor for å opprette en ny MK og portgruppe for UDT-trafikken.

1. Opprett en ny portgruppe. Kontroller at VLAN-en er riktig konfigurert på nettverkssvitsjportene som er koblet til UDT-kommunikasjonsforbindelsene.
2. Teaming- og failover-innstillinger er de samme med vMotion-portgruppen.
3. Opprett en ny MK og bruker Klargjøring av TCP/IP-stakk i hver vert. Sett MTU til ønsket verdi, hvis jumborammer brukes, må nettverket klargjøres for å tillate jumborammer.

1. Valgfritt – Hvis klyngen er en L3-topologi (klyngeverter er atskilt med L3), kan gatewayen brukes til å tillate ruting av UDT-trafikk. Det er to måter å konfigurere en gateway på; Ved hjelp av innstillingen Overstyr gateway i VMK, eller ved å definere en statisk rutegateway.
2. Overstyr gateway-innstillingen på VMK

3. Når du definerer en gateway for statisk rute, kjører du følgende kommando på ESXi-verten:
esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. Eksempelresultat som viser VDS med verter VMK koblet til UDT Port-gruppen.



5. Kontroller nettverkstilkoblingen til UDT-trafikk.
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472: Angir pakkestørrelse (MTU 1500 minus 28 byte for ICMP/IP-hodet)

2. -d: Angir at pakken ikke skal fragmenteres (ikke fragmenteres)

Virkningen av drift i dag 2

Siden UDT-portgruppen og MK konfigureres manuelt av brukeren, konfigureres ikke nye noder automatisk for UDT. Derfor, når du utfører node L2/L3-utvidelse eller nodeutskiftingsoperasjoner, må brukerne manuelt konfigurere UDT MK, tilordne IP-adresse og koble til eksisterende UDT-portgruppe for hver nylig lagt til node.

• Følgende er VDS-konfigurasjon etter at en node er lagt til. Det er to forvaltningsportgrupper, med fire VMKs. Den nye noden har imidlertid ikke UDT VMK Konfigurert.

vSphere vMotion enhetlig datatransport
