VxRail: Habilitar o tráfego UDT para VxRail Clusters

Tráfego do vSphere UDT

A partir do vSphere versão 8, o Unified Data Transport (UDT) é um novo mecanismo de transferência de dados projetado para melhorar a eficiência das migrações de máquina virtual (VM), especialmente para:

• VMs desligadas
• Discos com snapshots

A UDT combina os pontos fortes dos protocolos tradicionais NFC (Network File Copy) e vMotion:

• Tradicionalmente, as VMs desligadas são migradas usando NFC, o que é relativamente lento.
• A UDT ainda usa NFC para controlar o tráfego, mas o protocolo vMotion lida com a transferência de dados em tempo real, melhorando a velocidade e o desempenho.

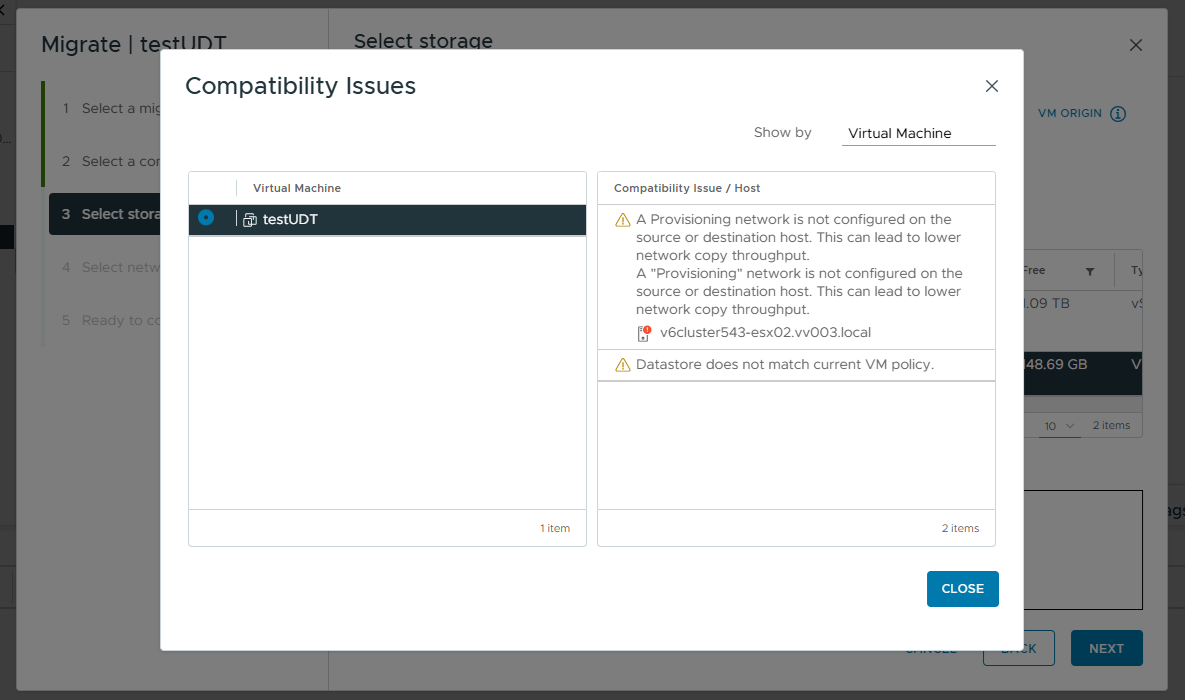

Se o cluster do vSphere não tiver UDT habilitado, quando uma VM desligada for migrada, você verá o aviso de compatibilidade abaixo:

Como ativar a UDT no VxRail.

A VMK do vMotion do VxRail usa a pilha TCP/IP do vMotion. O serviço de provisionamento do vSphere (que dá suporte à UDT) não pode ser ativado na VMK do vMotion. Se a ativação da UDT for necessária para o VxRail Cluster, siga as etapas abaixo para criar uma nova VMK e um grupo de portas para o tráfego UDT.

1. Crie um novo grupo de portas. Verifique se a VLAN está configurada corretamente nas portas do switch de rede conectadas aos uplinks UDT.
2. As configurações de agrupamento e failover são as mesmas no grupo de portas do vMotion.
3. Criar uma nova VMK e usar Provisionamento da pilha TCP/IP em cada host. Defina a MTU para o valor necessário. Se forem usados jumbo frames, a rede deverá ser provisionada para permitir jumbo frames.

1. Opcional — Se o cluster for uma topologia L3 (os hosts do cluster são separados por L3), o gateway poderá ser usado para permitir o roteamento do tráfego UDT. Há duas maneiras de configurar um gateway; Usando a configuração Override Gateway no VMKou definindo um gateway de rota estática.
2. Substituir configuração de gateway no VMK

3. Na definição de um gateway de rota estática, execute o seguinte comando no host do ESXi:
esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. Exemplo de resultado que mostra o VDS com hosts VMK conectado ao grupo de portas UDT.



5. Verifique a conectividade de rede do tráfego UDT.
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472: Define o tamanho do pacote (MTU 1500 menos 28 bytes para o cabeçalho ICMP/IP)

2. -d: Configura o pacote para não ser fragmentado (Não fragmentar)

Impacto das operações do Dia 2

Como o grupo de portas UDT e o VMK são configurados manualmente pelo usuário, os novos nós não são configurados automaticamente para UDT. Portanto, ao executar operações de expansão ou substituição de nó L2/L3 do nó, os usuários devem configurar manualmente o VMK do UDT, atribuir o endereço IP e anexá-lo ao grupo de portas UDT existente para cada nó recém-adicionado.

• A seguir está a configuração do VDS após a adição de um nó. Há dois grupos de portas de gerenciamento, com quatro VMKs. No entanto, o novo nó não tem um UDT VMK configurado.
