VxRail: Увімкнути трафік UDT для кластерів VxRail

Трафік vSphere UDT

Починаючи з версії vSphere 8, Unified Data Transport (UDT) — це новий механізм передачі даних, розроблений для підвищення ефективності міграцій віртуальних машин (VM), особливо для:

• Вимкнені віртуальні машини
• Диски з знімками

UDT поєднує переваги традиційних протоколів копування мережевих файлів (NFC) та vMotion:

• Традиційно вимкнені віртуальні машини мігрують за допомогою NFC, що досить повільно.
• UDT все ще використовує NFC для керування трафіком, але протокол vMotion обробляє передачу даних у реальному часі, покращуючи швидкість і продуктивність.

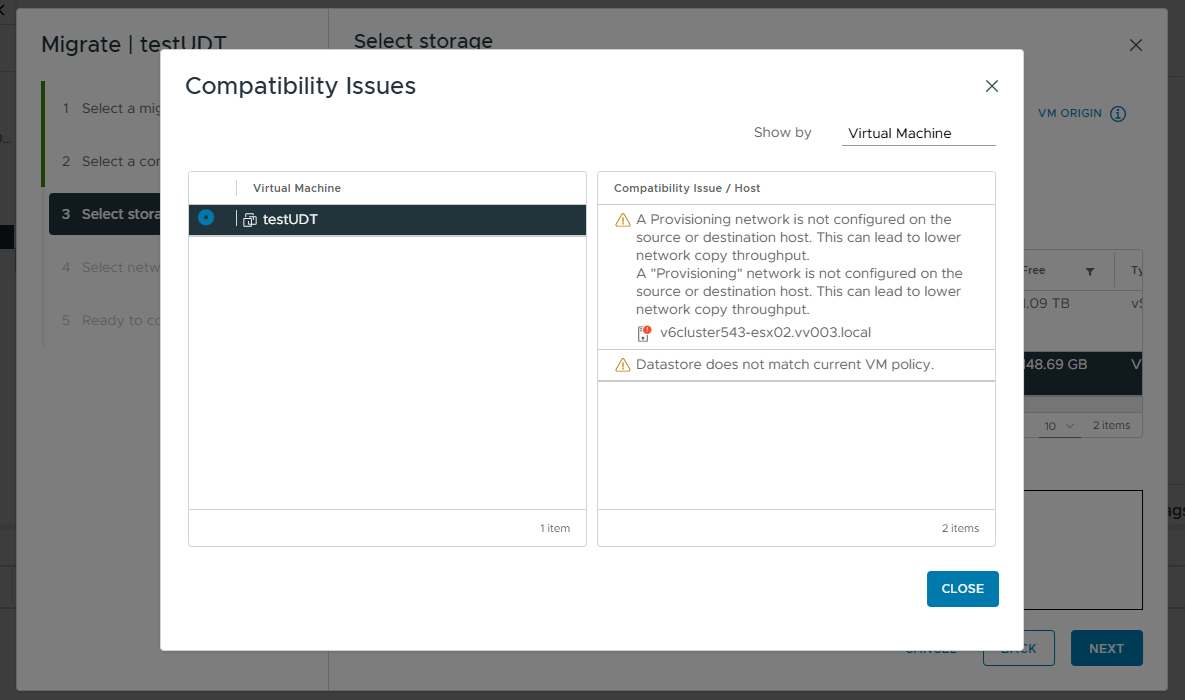

Якщо кластер vSphere не має увімкненого UDT, коли вимкнена віртуальна машина мігрується, ви побачите нижче попередження про сумісність:

Як увімкнути UDT на VxRail.

VxRail vMotion VMK використовує стек vMotion TCP/IP, а сервіс vSphere Provisioning (який підтримує UDT) не може бути активований на vMotion VMK. Якщо для кластера VxRail потрібне увімкнути UDT, виконайте наведені нижче кроки, щоб створити нову VMK і групу портів для трафіку UDT.

1. Створіть нову групу портів. Переконайтеся, що VLAN правильно налаштовано на портах мережевих комутаторів, підключених до UDT uplink.
2. Налаштування команди та резервування такі ж, як у vMotion Port Group.
3. Створити нову VMK і використовувати Налаштування стеку TCP/IP на кожному хості. Встановіть MTU на потрібне значення, якщо використовуються джамбо-фрейми, мережа має бути налаштована для дозволу джамбо-кадрів.

1. Опціонально — якщо кластер має топологію L3 (хости кластера розділені L3), шлюз можна використовувати для маршрутизації трафіку UDT. Існує два способи налаштування шлюзу; Використовуючи налаштування шлюзу перевизначення на VMK, або визначаючи статичний маршрутний шлюз.
2. Налаштування шлюзу перевизначення на VMK

3. Визначаючи статичний маршрутний шлюз, виконайте таку команду на хості ESXi:
esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. Приклад результату, що показує VDS з хостами VMK підключений до групи портів UDT.



5. Перевірте мережеве підключення трафіку UDT.
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472: Встановлює розмір пакета (MTU 1500 мінус 28 байт для заголовка ICMP/IP)

2. -d: Встановлює пакет так, щоб не бути фрагментованим (не фрагментувати)

Вплив операцій другого дня

Оскільки група портів UDT і VMK налаштовуються вручну користувачем, нові вузли не налаштовуються автоматично для UDT. Тому при виконанні операцій розширення або заміни вузла L2/L3 користувачі повинні вручну налаштовувати UDT VMK, призначати IP-адресу та підключатися до існуючої групи портів UDT для кожного новододаного вузла.

• Нижче наведено конфігурацію VDS після додавання вузла. Існує дві групи управління портами, з яких чотири VMKs. Однак новий вузол не має UDT VMK налаштований.
