PowerFlex 4.X: 仮想IPの欠落によるOS変換の失敗

• OS変換操作は、ストレージ専用(SO) RGの1つ以上のノードで実行され、プロセスは失敗します。
• ターゲット ノードがSLES OSに正常に変換されました。
• 変換操作後のMDMクラスターの構成モードが異なり、StateがDegradedと表示されます。
• --query_cluster 出力には、元々マネージャーMDMであったノードがタイ ブレーカーとして表示され、その逆の場合も同様です。  ロールが actor_role MDM構成ファイルでの設定 - /opt/emc/scaleio/mdm/cfg/conf.txt.

Example:

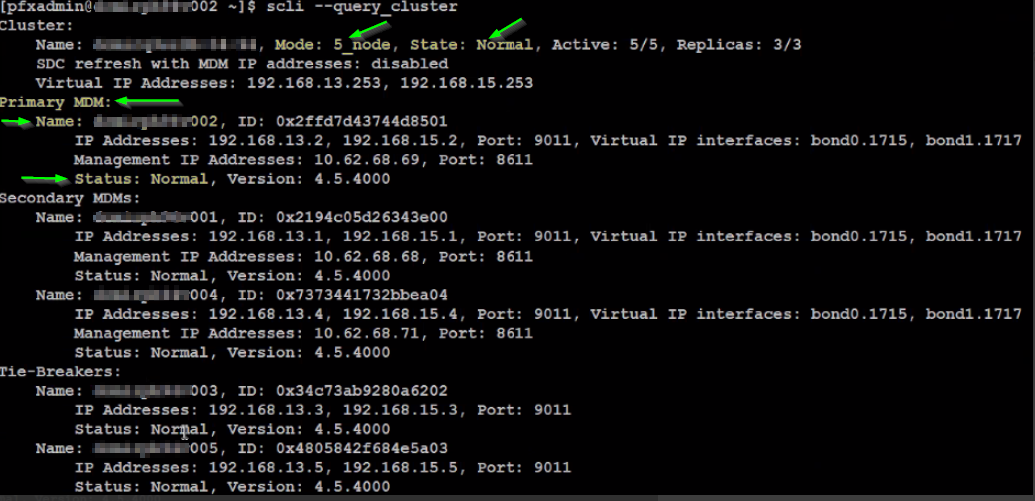

OS前の変換

MDMクラスターには、5_node構成モードと通常(正常)状態があり、ノードxxx002は正常ステータスとマネージャーMDM(プライマリー)です。

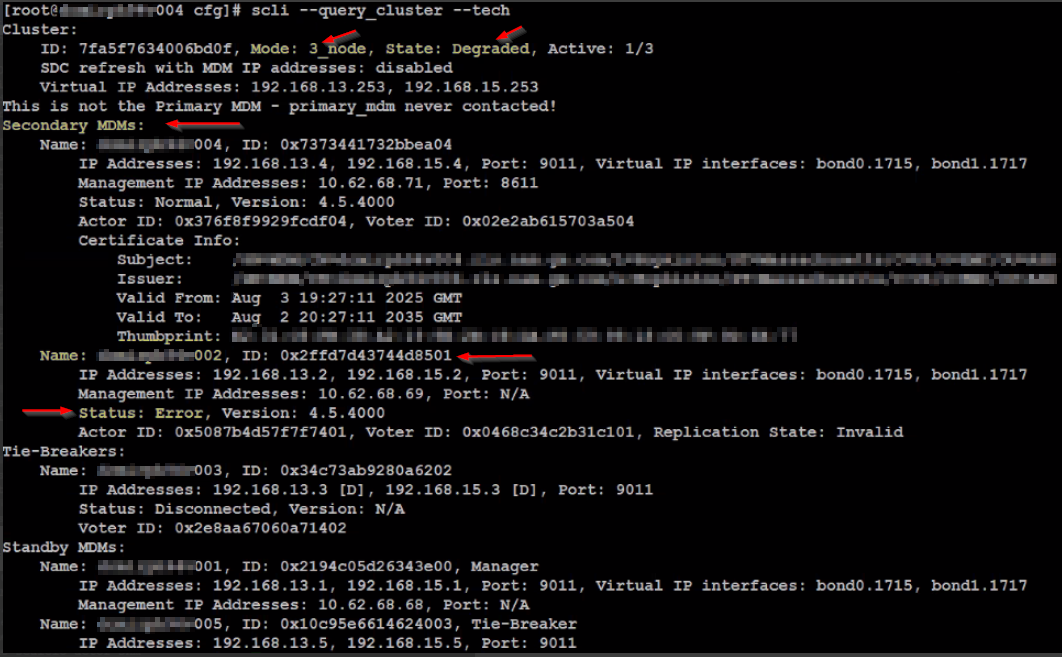

OS変換後

MDMクラスターには、3_node構成モードと縮退(正常ではない)状態があり、ノードxxx002はエラー ステータスでマネージャーMDM(セカンダリー)です。

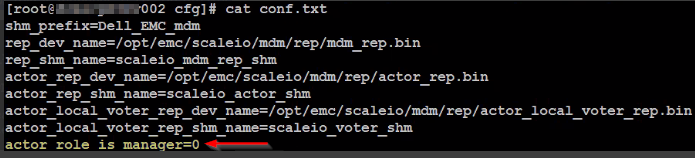

ノードxxx002の構成ファイルは、actor_role_is_manager=0(タイ ブレーカー)に設定されています。

問題

MDMクラスターは障害が発生し、予期しない状態です。DUの可能性があります。

OS変換中に、PFMPは使用可能なノード間でMDMロールを再バランシングします。PFMPは、MDMクラスターの仮想IPアドレスを、MDMクラスター ノードとスタンバイ マネージャー/タイ ブレーカーをインストールおよび追加するためのアンカーとして使用します。

ノードのOSがSLESに正常に変換されると、MDMクラスター ノードの再バランシング プロセスがトリガーされます。Virtual IP Addressesは、検索するIPが2つあることを示しており、ノードにはIPが4つあるため、検索が失敗し、インストールがデフォルトでスタンバイ タイ ブレーカーに設定されてインストールが続行されます。

Cluster:
    Name: sio-1, ID: 0a1707234b50f20f, Mode: 5_node, State: Normal, Active: 5/5, Replicas: 3/3
	...
    Virtual IP Addresses: 10.122.160.100, 10.123.160.100	<<<<<
Primary MDM:
    Name: sio-101, ID: 0x6bd7be1d61b4c900
        IP Addresses: 10.122.160.101, 10.123.160.101, 10.122.224.101, 10.123.224.101, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
Secondary MDMs:
    Name: sio-102, ID: 0x0b5a343e4caba901
        IP Addresses: 10.122.160.102, 10.123.160.102, 10.122.224.102, 10.123.224.102, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ....
    Name: sio-104, ID: 0x749bb9791864d903
        IP Addresses: 10.122.160.104, 10.123.160.104, 10.122.224.104, 10.123.224.104, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ....
Tie-Breakers:
    Name: sio-105, ID: 0x612f04b03a127004
        IP Addresses: 10.122.160.105, 10.123.160.105, 10.122.224.105, 10.123.224.105, Port: 9011	<<<<<
        ...
    Name: sio-103, ID: 0x154f223f2046a305
        IP Addresses: 10.122.160.103, 10.123.160.103, 10.122.224.103, 10.123.224.103, Port: 9011	<<<<<
        ...
Standby MDMs:
    Name: sio-106, ID: 0x6bd7be1d61b4c900, Manager
        IP Addresses: 10.122.160.106, 10.123.160.106, 10.122.224.106, 10.123.224.106, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
	Name: sio-107, ID: 0x612f04b03a127004, Tie-Breaker
        IP Addresses: 10.122.160.107, 10.123.160.107, 10.122.224.107, 10.123.224.107, Port: 9011	<<<<<
    Name: sio-108, ID: 0x0b5a343e4caba901, Manager
        IP Addresses: 10.122.160.108, 10.123.160.108, 10.122.224.108, 10.123.224.108, Port: 9011, Virtual IP interfaces: bond0.393, bond1.398	<<<<<
        ...
    Name: sio-112, ID: 0x612f04b03a127004, Tie-Breaker
        IP Addresses: 10.122.160.112, 10.123.160.112, 10.122.224.112, 10.123.224.112, Port: 9011	<<<<<

その結果、インストール プロセスはデフォルトのMDMロールであるTie-Breakerに戻り、すべてのMDMがTie-Breakerとしてインストールされるため、MDMクラスターは破損します。

DEBUG [2025-11-23T06:51:03.699277] 316828: provider/elementmanager/scaleio.rb:5702:in `add_mdm': scaleio-block-legacy-gateway: Failed to add MDM sio-102 to VxOS cluster with error {"message"=>"Illegal number of IP addresses. The Primary MDM, the Secondary MDM, and the Tie-Breaker must each have the same number of IP addresses.", "httpStatusCode"=>500, "errorCode"=>298}. Retying 1

前述のようにMDMクラスターが障害状態にある場合は、EEチームに連絡してクラスターのリカバリーに関するサポートを受けてください。

OS変換またはDUの失敗を回避するには、OS変換を試行する前に次のアクションを実行します。

仮想IPインターフェイスを増やして仮想IPアドレスを追加するか、MDMのデータIPを減らすことによって、MDMクラスター メンバーとスタンバイMDMは、クラスターの仮想IPアドレスと同じ数のIPアドレス(データIP)を持つ必要があります。

次のいずれかのオプションに従って問題を修正します。プライマリー/セカンダリー/タイブレーカー/スタンバイMDMのデータIP数に合わせてMDMクラスターの仮想IPを増やすか、MDMクラスターの仮想IP数に合わせてデータIPを減らします。

MDMクラスターの仮想IPを増やします。

1)仮想IPをクラスターに追加し、仮想IPインターフェイスをプライマリーMDMおよびセカンダリーMDMに追加します。

A。既存の仮想IPをクリアします。

scli --modify_cluster_virtual_ips --clear_all

B。古い仮想IPと新しい仮想IPを追加します(コンマ区切りリスト、各コンマの後のスペースは省略)。

scli --modify_cluster_virtual_ips --cluster_virtual_ip <Virtual IP 1,Virtual IP 2,Virtual IP 3,Virtual IP 4>

 c. 既存の仮想 IP インターフェイスをクリアします。

scli --modify_virtual_ip_interfaces --clear_all

2)SDCと、クラスターの仮想IPを使用するその他のクライアントを、新しいIPでアップデートします。

• Linuxの場合： /opt/emc/scaleio/sdc/bin/drv_cfg

  新しいIPアドレス リストはコンマ区切りリストであり、各コンマの後のスペースを省略する必要があります。既存のアドレスを保持する場合は、このリストに含めます。

  drv_cfg --mod_mdm_ip --ip <One of the existing MDM IP addresses>  <All MDM IP addresses>

Gdfgdfgdfgdfgdfgd

• Windows： C:\Program Files\emc\scaleio\sdc\bin\drv_cfg

•  ESXi:
  • 実行中の構成を取得します。このコマンドは、現在設定されているすべてのESXi構成パラメーター、SDC GUID、MDM IPを表す文字列を返します。

cat /etc/vmware/esx.conf | grep scini | grep options

• • 出力の詳細を使用してコマンドを実行し、新しい仮想IPを追加します(コンマ区切りリスト。各コンマの後のスペースは省略します)。

    <XXX> - ユーザーが生成したGUID文字列です。GUIDは、プライマリーMDMでSCLIコマンド「--query_all_sdc」を使用して検証できます。
    <LIST_VIP_MDM_IPS> は、すべてのMDM IPアドレスまたはMDMの仮想IPアドレスのコンマ区切りリストです。タイブレーカーIPアドレスはここに含めないでください。

    esxcli system module parameters set -m scini -p "IoctlIniGuidStr=<XXX> IoctlMdmIPStr=LIST_VIP_MDM_IPS>"

• ESXiをメンテナンス モードにして再起動します。

3)PFMP UIを使用してRGを削除し、新旧のMDMクラスターのすべての仮想IPアドレスを使用して再度追加します。

4)OSの会話が正常に完了し、システムが正常な状態になった後、変更を元に戻すには、 手順1〜3を実行します。

MDM DATA IPの削減。

1)現在のクラスター モードに基づいて、MDMクラスターを3_nodeモードまたは1_nodeモードに縮小します。

2)クラスターのVIPの数に基づいて、MDM DATA IPの数を減らして、すべてのMDM(スタンバイ、TB、セカンダリー)を再度追加します。

問題が発生するバージョン

PFMPの4.x

修正バージョン

PFMPの5.1
