Жива оптика | Пікові композитні графіки

У живій оптиці пікові композитні графи відрізняються від графів агрегації.

Графи агрегації беруть подібні значення, SUM або агрегують їх і створюють нове значення, яке представляє ціле.

Наприклад, порт 1 має пропускну здатність 32 МБ/с, а порт 2 — 20 МБ/с. 32+20 можна агрегувати, щоб показати, що загальна пропускна здатність становить 53 МБ/с.

Композитний граф складається з пов'язаних частин, але їх потрібно відстежувати окремо. Іншими словами, підсумовування значень не веде до істини.

Наприклад, якщо порт 1 має 95% завантаження, а порт 2 — 5%, масив не має 100% завантаження портів. Порт 1 у біді, а порт 2 недостатньо використовується.

З цієї причини ми створили так званий Піковий складений граф, і решта цього опису допомагає зрозуміти, як він побудований.

Live Optics відображає хронологію отриманих зразків. Припустимо, що ці чотири порти виконують схожу функцію, але важливо, чи перевищує якийсь із них наш поріг у 80% завантаження. Якщо якийсь порт порушує цей поріг, це проблема. З точки зору панелі приладів, навіть не має значення, який саме.

Піковий композитний граф переглядає всі об'єкти, що вимірюються, і передає пікове значення на графік.

Для ілюстрації графік нижче показує Пік Композит, тобто найвищий Пік з усіх чотирьох портів піднятий до значення звітності в Композитному графіку. Більше ніж один порт, що перевищує поріг (або нічию), не має значення.  Ми знаємо, що тоді був перевищений поріг використання на масиві.

Наведення курсора на індикатор у Піковому композитному графіку показує, що поріг, який було перевищено.

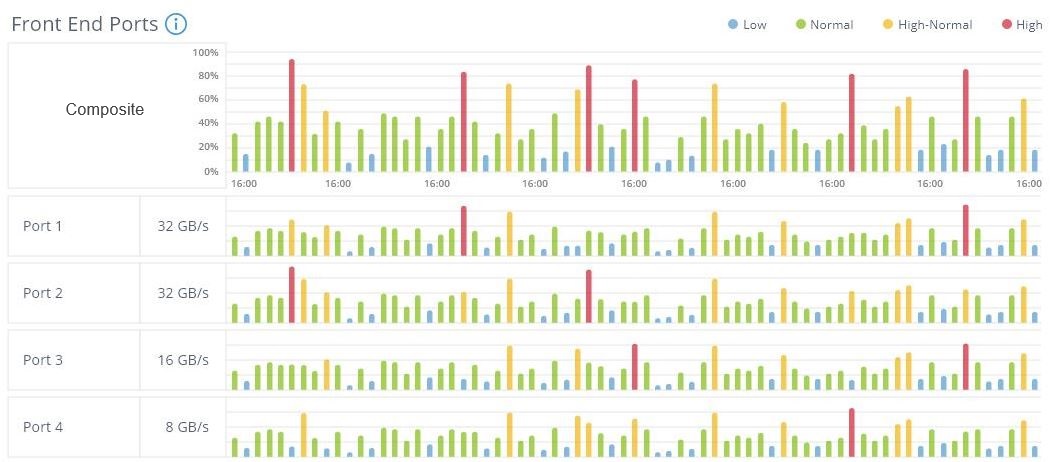

Рис. 1: На макетній діаграмі нижче найвищої вершини червоні смуги підняті, щоб бути представленими на загальному композитному графіку.

Піковий композитний граф завжди показує фіксовану кількість точок графіка. Тож незалежно від тривалості запису чи частоти дискретизації, вони фіксовані. Live Optics використовує техніку згортання (roll-up), яка є динамічною на основі частоти дискретизації та тривалості вибірки для оптимізації графіка, але залишає результат незмінним.

Приклад: Якщо 10 зразків об'єднано в 1, то найвище значення вибірки з цих 10 зразків відображатиме набір у збірці.

Ось реальний приклад досить середнього набору вибірок.

Ось ще один приклад із реального життя, де зразки свідчать, що може знадобитися увага.

Якщо у вас є питання, будь ласка, звертайтеся до Live Optics Support за адресою liveoptics.support@dell.com.
