Come individuare le differenze tra le schede M.2

Sommario:

1. Descrizione delle schede
2. Slot M.2 sulla scheda madre
3. Due tipi di unità SSD M.2 (SATA e PCI-E)
4. Differenze di prestazioni tra SSD M.2
5. Come verificare quali schede M.2 sono supportate dai vari connettori

---

Descrizione delle schede

Grazie alla sua versatilità, la piattaforma M.2 supporta un'ampia varietà di schede M.2. Le schede M.2 possono essere configurate con hardware e funzionalità differenti all'interno della piattaforma M.2, ad esempio, per soddisfare le specifiche esigenze del computer e fornire una serie di opzioni di configurazione per l'utente. Le dimensioni fisiche rappresentano il modo più semplice per distinguere la differenza tra le schede. Lo standard M.2 utilizza una convenzione di denominazione numerica per identificare gli attributi e le funzionalità specifici della scheda.

Ad esempio, le schede M.2 possono includere:

• Una combinazione di schede Wi-Fi e Bluetooth
• Un'unità SSD SanDisk che utilizza il bus SATA
• Un'unità SSD Intel che utilizza anche il bus PCIe
• Un'unità SSD Samsung che può utilizzare fino a quattro corsie PCIe (x4)

Ecco come viene utilizzata la convenzione di denominazione numerica per definire le dimensioni e le funzionalità della scheda (Figura 1 [solo in inglese]):

• Le prime due cifre specificano la larghezza (in millimetri).
• Le seconde due (o tre) cifre specificano la lunghezza (in millimetri).
• L'ultima lettera specifica il tipo di tacca, interfaccia e bus (le schede a due slot utilizzano due lettere).

Figura 1. Convenzione di denominazione numerica
Di seguito sono riportati alcuni esempi di varie dimensioni di schede M.2 e le relative designazioni delle tacche (Figura 2 [solo in inglese]):

 Figura 2. Varie dimensioni di schede M.2 e relative designazioni delle tacche
Nell'immagine sopra riportata, le prime quattro cifre sono definite come:

• Il modulo Wi-Fi (a) è largo 16 mm e lungo 30 mm, quindi è indicato con l'etichetta 1630.
• L'unità SSD (b) è larga 22 mm e lunga 42 mm, quindi è indicata con l'etichetta 2242.
• Le due unità SSD più grandi (c e d) sono larghe 22 mm e lunghe 80 mm, quindi sono indicate con l'etichetta 2280.

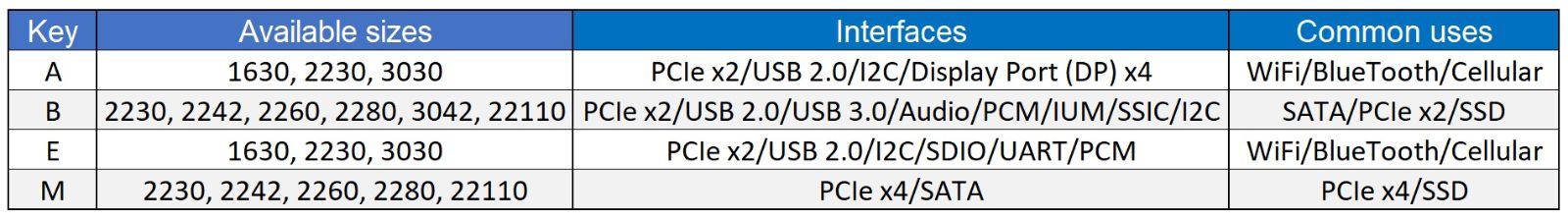

Questa tabella descrive le interfacce delle varie tacche in relazione alle dimensioni fisiche delle schede M.2 e i relativi utilizzi comuni (Tabella 1 [solo in inglese]):

Tabella 1. Interfacce delle tacche in relazione alle dimensioni fisiche delle schede M.2.

Chiave	Dimensioni disponibili	Interfacce	Usi comuni
A	1630, 2230, 3030	PCIE x2/USB 2.0/I2C/DisplayPort (DP) x4	Wi-Fi/Bluetooth/WWAN
B	2230, 2242, 2260, 2280, 3042, 22110	PCIe x2/USB 2.0/USB 3.0/ Audio/PCM/IUM/SSIC/I2C	SATA/PCIe x2/SSD
E	1630, 2230, 3030	PCIe x2/USB 2.0/I2C/SDIO/UART/PCM	Wi-Fi/Bluetooth/WWAN
M	2230, 2242, 2260, 2280, 22110	PCIe x4/SATA	PCIe x4/SSD

Questa immagine contiene rappresentazioni di diverse dimensioni e serie di SSD M.2 per un confronto. Il nome della serie corrisponde alle prime quattro cifre che definiscono le dimensioni della scheda M.2 (Figura 3 [solo in inglese]):

Figura 3. Dimensioni e serie delle schede SSD M.2

Torna all'inizio

---

Slot M.2 sulla scheda madre

Tutti gli slot M.2 della scheda madre sono larghi 22 mm, anche quelli che supportano le schede larghe 30 mm (Figura 4 [solo in inglese]).

Figura 4. Slot M.2 della scheda madre

Torna all'inizio

---

Due tipi di unità SSD M.2 (SATA e PCI-E)

1. Le unità SSD che utilizzano il bus SATA tendono a utilizzare le tacche B.
2. Le unità SSD che utilizzano il bus PCIe x2 possono utilizzare entrambe le tacche B e M (per massimizzare la compatibilità).

Esempi tratti dal sito web Dell™:

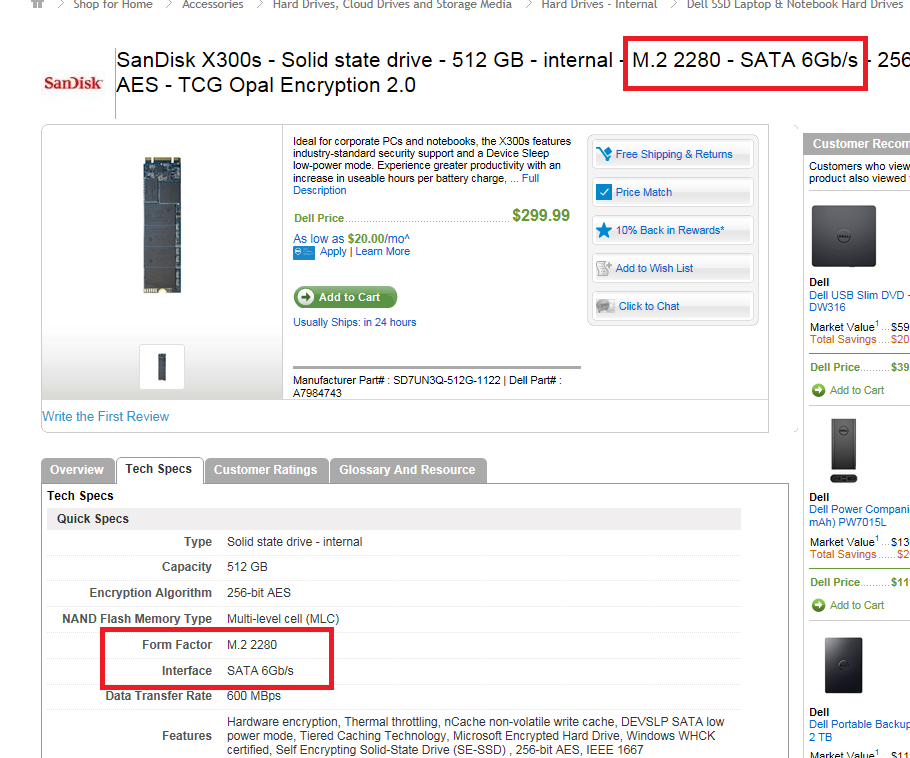

1. Un'unità SSD SATA M.2 2280 acquistata separatamente (Figura 5 [solo in inglese]):

   Figura 5. Un'unità SSD SATA M.2 2280 acquistata separatamente.
2. Opzioni di configurazione dell'unità NVMe M.2 (tacca M) per un sistema Precision 5510 (Figura 6 [solo in inglese]):

   Figura 6. Opzioni di configurazione dell'unità NVMe M.2 (tacca M) per un sistema Precision 5510.

Torna all'inizio

---

Differenze di prestazioni tra SSD M.2

In generale:

• Le unità SSD M.2 che utilizzano il bus SATA hanno prestazioni simili a quelle delle unità SSD che utilizzano un connettore SATA, ma sono più piccole.
• Le unità SSD M.2 che utilizzano il bus PCIe sono più veloci delle unità SSD M.2 che utilizzano un bus SATA.
• Le unità SSD M.2 con tacca M che utilizzano il bus PCIe sono più veloci delle unità SSD M.2 con tacca B che utilizzano il bus PCIe.

In breve: le unità SSD che utilizzano il bus SATA funzionano a velocità SATA indipendentemente dal fattore di forma. Il bus PCIe è più veloce rispetto a un bus SATA e un'unità SSD con tacca M è più veloce di un'unità SSD con tacca B.

Torna all'inizio

---

Come verificare quali schede M.2 sono supportate dai vari connettori

• Confrontare le specifiche della scheda M.2 e della scheda madre per verificare che i parametri corrispondano (per assicurarsi che la scheda madre supporti la funzionalità della scheda M.2 desiderata).
• I parametri principali da considerare sono:
  • Tipo (SATA o PCI-e)
  • Lunghezza fisica
  • Modello
  • Interfaccia della tacca

Torna all'inizio
