Comment identifier les différences entre les cartes M.2

Shrnutí: La plate-forme M.2 est polyvalente et prend en charge un large éventail de cartes M.2. Les cartes M.2 peuvent être configurées avec différents matériels et fonctionnalités au sein deZobrazit více

Tento článek byl zřejmě přeložen automaticky. Máte-li připomínky k jeho kvalitě, informujte nás pomocí formuláře ve spodní části stránky.

Obsah článku


Příznaky


Cet article explique les différences entre chaque carte M.2 et la façon d’identifier la taille et le type de la carte.

Sommaire

  1. Description des cartes
  2. Logement M.2 sur la carte mère
  3. Deux types de disques SSD M.2 (SATA et PCI-E)
  4. Quelles sont les différences de performances entre les disques SSD M.2 ?
  5. Comment savoir quelle carte M.2 prend en charge tels connecteurs de clés






1. Description

La plate-forme M.2 est polyvalente et prend en charge un large éventail de cartes M.2. Les cartes M.2 peuvent être configurées avec différents matériels et fonctionnalités au sein de la plate-forme M.2 pour répondre aux besoins individuels du système et fournir un éventail d’options de configuration à l’utilisateur. Bien que la taille physique soit la façon la plus simple d’observer la différence entre les cartes, la norme M.2 utilise une convention de dénomination numérique pour identifier les attributs et fonctionnalités spécifiques de la carte.

Par exemple, les cartes M.2 peuvent inclure les éléments suivants :

  • Une combinaison de cartes Wi-Fi et Bluetooth
  • Un disque SSD SanDisk qui utilise le bus SATA
  • Un disque SSD Intel qui utilise également le bus PCIe
  • Un disque SSD Samsung qui peut utiliser jusqu’à quatre voies PCIe (x4)
La convention de dénomination numérique est utilisée pour définir la taille et les fonctionnalités de la carte de la manière suivante :
  • Les deux premiers chiffres indiquent la largeur (en millimètres).
  • Les deux (ou trois) chiffres suivants spécifient la longueur (en millimètres).
  • La dernière lettre indique la clé/l’interface/le bus (les cartes à double logement utilisent deux lettres).
Tableau des types SLN301626_en_US__1M2

Voici quelques exemples aléatoires de tailles de cartes M.2 et de leurs principales désignations :

 Touches SLN301626_en_US__2M_2
Dans l’image ci-dessus, les quatre premiers chiffres sont définis comme suit :
  • Le module Wi-Fi (a) mesure 16 mm de large et 30 mm de long, et porte ainsi le code 1630.
  • Le disque SSD (b) mesure 22 mm de large et 42 mm de long, et porte ainsi le code 2242.
  • Les deux plus grands disques SSD (c et d) mesurent 22 mm de large et 80 mm de long, et portent ainsi le code 2280.

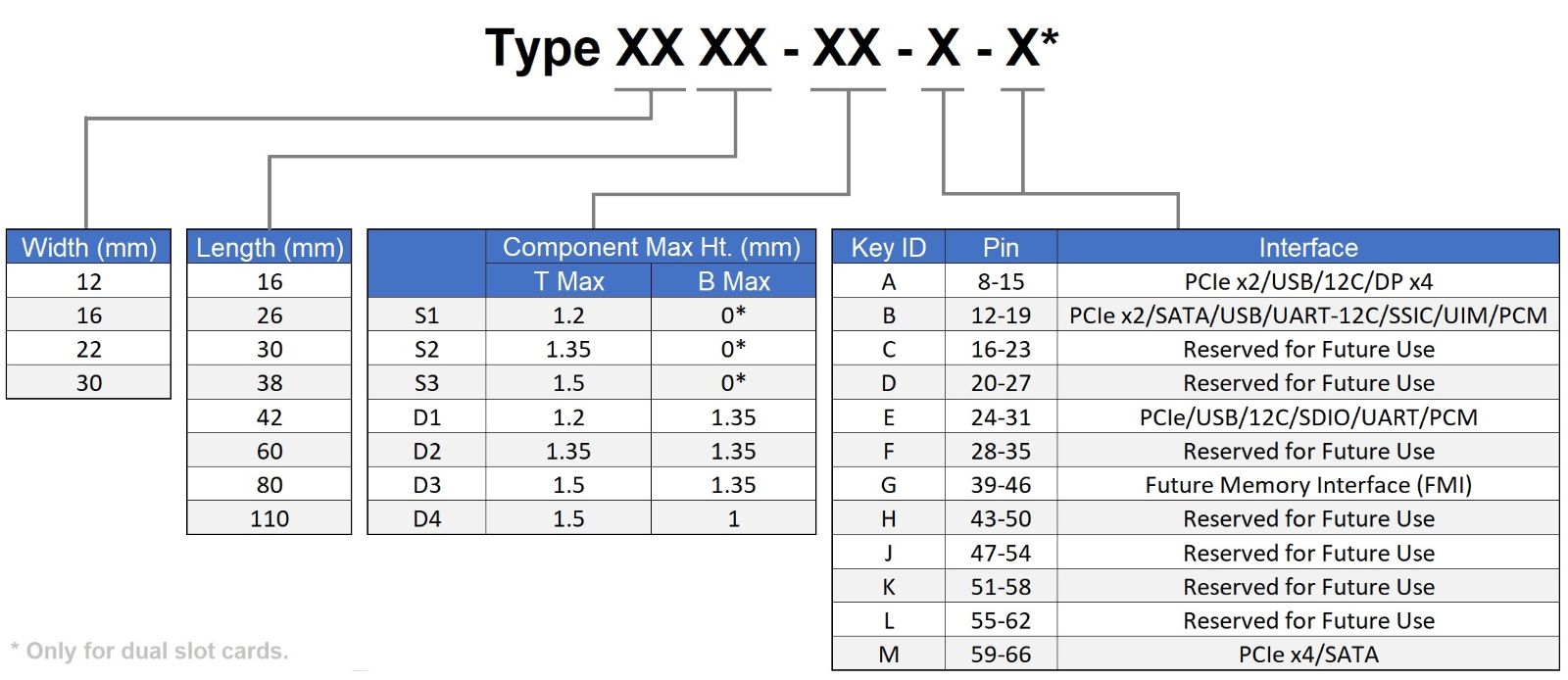

Ce graphique décrit les interfaces clés en rapport avec les tailles physiques des cartes M.2 et leurs utilisations courantes :

Tableau des types 2 SLN301626_en_US__3M2

Cette image contient des représentations de différentes tailles et séries de disques SSD M.2 pour comparaison (le nom de série correspond aux quatre premiers chiffres définissant la taille de la carte M.2) :

Tailles SLN301626_en_US__4M_2

Retour en haut de page



2.  Logement M.2 sur la carte mère

Tous les logements M.2 de la carte mère mesurent 22 mm de large, même ceux qui prennent en charge les cartes de 30 mm de large.

 Schéma des logements SLN301626_en_US__5M2

Retour en haut de page



3.  Deux types de disques SSD M.2 (SATA et PCIe)

  1. Les disques SSD utilisant le bus SATA utilisent généralement des clés B.
  2. Les disques SSD utilisant le bus PCIe x2 peuvent utiliser les clés B et les clés M (pour optimiser la compatibilité).
    • Remarque : Les disques SSD utilisant le bus PCIe x4 (disques SSD très rapides) utilisent les clés M puisque ce sont les seules à prendre en charge quatre voies PCIe.

Exemples issus du site Web de Dell :

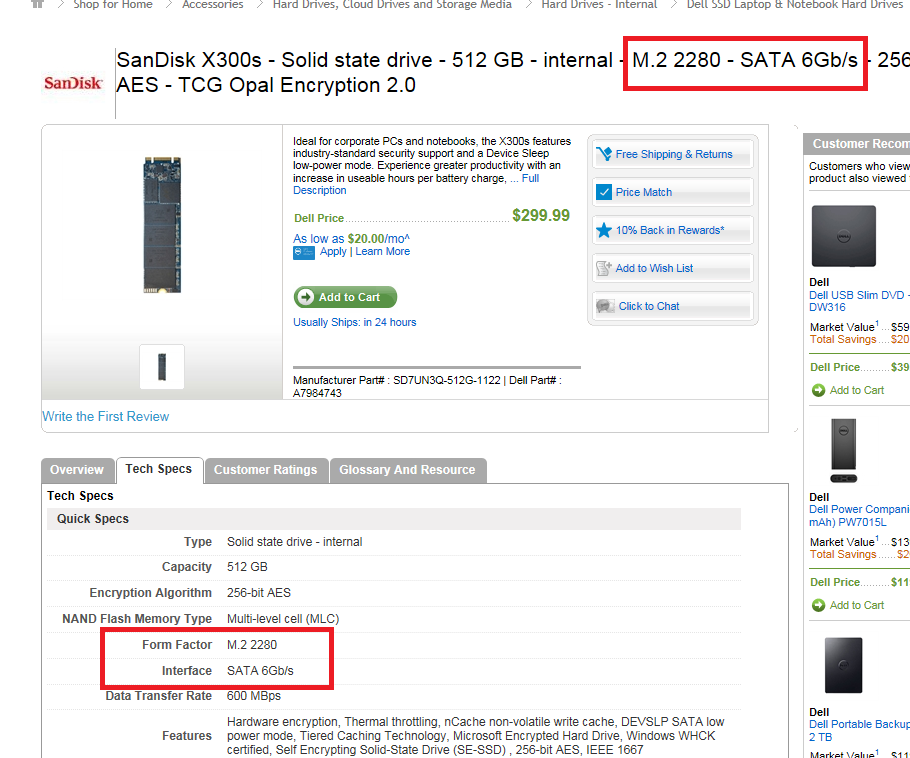

  1. Un disque SSD SATA M.2 2280 acheté séparément :
    SLN301626_en_US__66

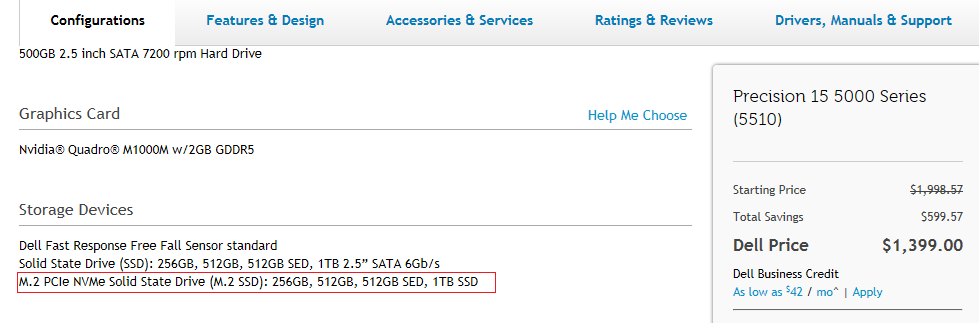

  2. Options M.2 NVMe (clé M) disponibles pour la configuration d’un modèle Precision 5510 :

    SLN301626_en_US__77


Retour en haut de page

4.  Quelles sont les différences de performances entre les disques SSD M.2 ?

En général :
  • Les disques SSD M.2 utilisant le bus SATA sont similaires en matière de performances aux disques SSD utilisant un connecteur SATA, mais sont plus petits.
  • Les disques SSD M.2 utilisant le bus PCIe sont plus rapides que les disques SSD M.2 utilisant un bus SATA.
  • Les disques SSD M.2 avec clé M utilisant le bus PCIe sont plus rapides que les disques SSD M.2 avec clé B utilisant le bus PCIe.
En résumé : Les disques SSD utilisant le bus SATA fonctionnent à des vitesses SATA, quel que soit le format. Le bus PCIe est plus rapide qu’un bus SATA, et un disque SSD avec clé M est plus rapide qu’un disque SSD avec clé B.

Remarque : Tous ces indicateurs de performances sont relatifs au bus et à l’interface de bus. D’autres facteurs déterminent les performances des disques SSD individuels, mais ils ne sont pas abordés ici.

Retour en haut de page

5.  Comment savoir quelle unité prend en charge tels connecteurs de clés

  • Comparez les caractéristiques de la carte M.2 et de la carte mère pour vous assurer que les paramètres correspondent (afin de garantir que la carte mère prend en charge la fonctionnalité de carte M.2 souhaitée).
  • Les principaux paramètres à prendre en compte sont les suivants :
    • Type (SATA ou PCI-e)
    • Longueur physique
    • Modèle
    • Interface clé
Retour en haut de page
