M.2-korttien välisten erojen tunnistaminen

Shrnutí: M.2-ympäristö on monipuolinen ja tukee useita erilaisia M.2-kortteja. M.2-kortteihin voidaan määrittää M.2-ympäristössä erilaisia laitteita ja toimintoja järjestelmän yksilöllistenZobrazit více

Tento článek byl zřejmě přeložen automaticky. Máte-li připomínky k jeho kvalitě, informujte nás pomocí formuláře ve spodní části stránky.

Obsah článku


Příznaky


Tässä artikkelissa kerrotaan M.2-korttien välisistä eroista sekä kortin koon ja tyypin tunnistamisesta.

Sisällysluettelo

  1. Korttien kuvaus
  2. Emolevyn M.2-paikka
  3. Kaksi M.2 SSD -tyyppiä (SATA ja PCI-E)
  4. M.2 SSD -asemien väliset suorituskykyerot
  5. M.2:n ja avainliitinten yhteensopivuuden vahvistaminen






1. Kuvaus

M.2-ympäristö on monipuolinen ja tukee useita erilaisia M.2-kortteja. M.2-kortteihin voidaan määrittää M.2-ympäristössä erilaisia laitteita ja toimintoja järjestelmän yksilöllisten vaatimusten mukaan. Tämä tarjoaa myös käyttäjälle lukuisia määritysasetuksia. Kortit on helpointa erottaa toisistaan fyysisen koon perusteella, mutta M.2-standardissa käytetään myös numeerista nimeämistapaa kortin erityisten ominaisuuksien ja toimintojen tunnistamiseen.

M.2-korteissa voi olla esimerkiksi:

  • Wi-Fi- ja Bluetooth-korttien yhdistelmä
  • SATA-väylää käyttävä SanDisk SSD
  • PCIe-väylää käyttävä Intel SSD
  • jopa neljää PCIe-kaistaa (x4) käyttävä Samsung SSD.
Kortin koko ja toiminnot määritetään numeerisessa nimeämistavassa seuraavasti:
  • Kaksi ensimmäistä numeroa määrittävät leveyden (millimetreinä).
  • Seuraavat kaksi (tai kolme) numeroa määrittävät pituuden (millimetreinä).
  • Viimeinen merkki määrittää avaimen/liitännän/väylän (kaksipaikkaisissa korteissa on kaksi merkkiä).

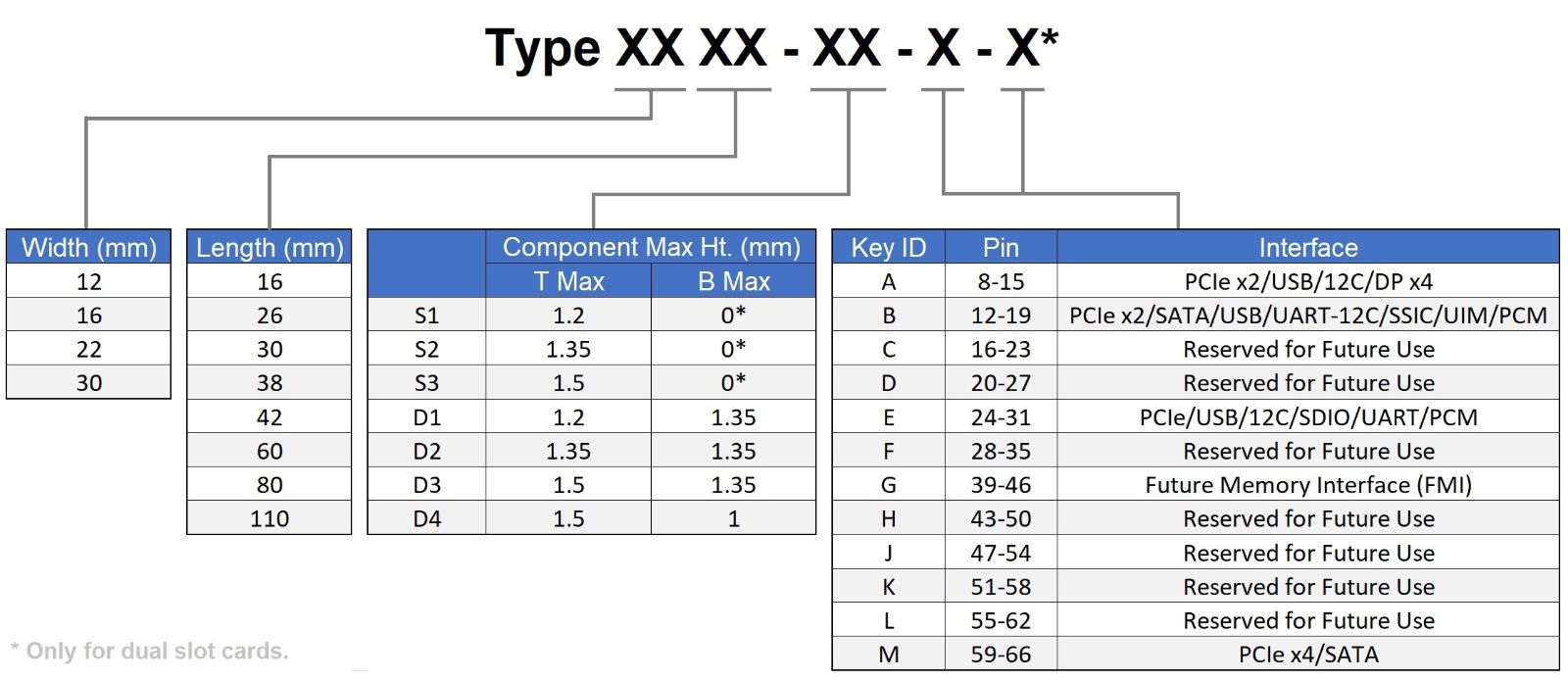

SLN301626_en_US__1M2 Type Chart

Alla on sattumanvaraisia esimerkkejä erikokoisista M.2-korteista ja niiden avainmäärityksistä:

 SLN301626_en_US__2M_2 Keys
Yllä olevan kuvan neljä numeroa määritetään seuraavasti:
  • Wi-Fi-moduuli (a) on 16 mm leveä ja 30 mm pitkä, joten se merkitään luvulla 1630.
  • SSD (b) on 22 mm leveä ja 42 mm pitkä, joten se merkitään luvulla 2242.
  • Kaksi suurempaa SSD-asemaa (c ja d) ovat 22 mm leveitä ja 80 mm pitkiä, joten ne merkitään luvulla 2280.

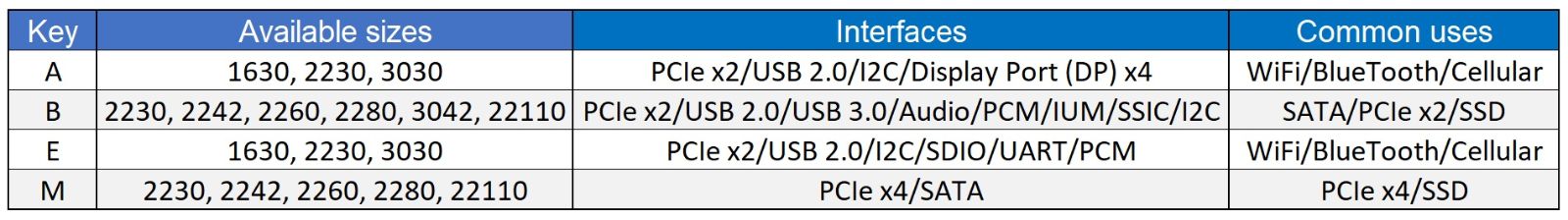

Kaaviossa kuvataan avainliitännät, sillä ne liittyvät M.2-korttien fyysiseen kokoon ja yleisimpiin käyttötarkoituksiin:

SLN301626_en_US__3M2 Type Chart 2

Alla olevassa kuvassa on vertailun vuoksi erikokoisia ja eri sarjan M.2 SSD -asemia (sarjan nimi vastaa M.2-kortin koon määrittäviä neljää ensimmäistä numeroa):

SLN301626_en_US__4M_2 sizes

Alkuun



2.  Emolevyn M.2-paikka

Kaikki emolevyn M.2-paikat ovat 22 mm leveitä, myös 30 mm leveitä kortteja tukevat paikat.

 SLN301626_en_US__5M2 slot diagram

Alkuun



3.  Kaksi M.2 SSD -tyyppiä (SATA ja PCIe)

  1. SATA-väylää käyttävissä SSD-asemissa käytetään yleensä B-avaimia.
  2. PCIe x2 -väylää käyttävissä SSD-asemissa voidaan käyttää sekä B- että M-avaimia (yhteensopivuuden maksimoimiseksi).
    • HUOMAUTUS: PCIe x4 -väylää käyttävissä SSD-asemissa (erittäin nopeissa SSD-asemissa) käytetään M-avainta, sillä se on ainoa PCIe x4 -kaistoja tukeva avain.

Esimerkkejä Dellin sivustosta:
  1. Erikseen hankittava M.2 2280 SATA SSD:
    SLN301626_en_US__66

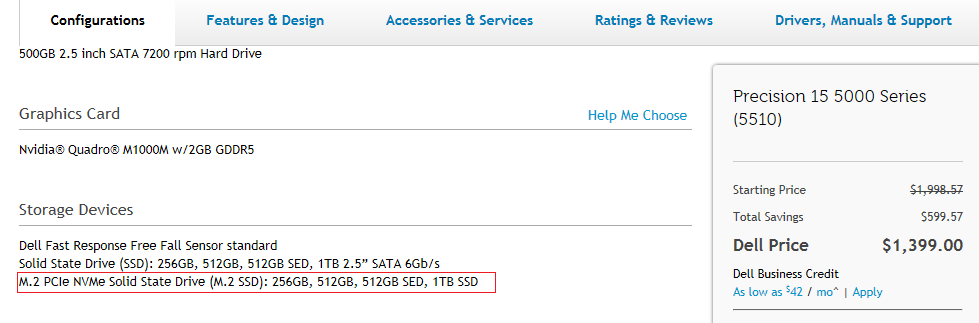

  2. Saatavilla olevat M.2 NVMe (M-avain) -vaihtoehdot Precision 5510:n määritykseen:

    SLN301626_en_US__77


Alkuun

4.  M.2 SSD -asemien väliset suorituskykyerot

Yleisesti:
  • SATA-väylää käyttävien M.2 SSD -asemien suorituskyky vastaa SATA-liitintä käyttävien SSD-asemien suorituskykyä, mutta ne ovat pienempiä.
  • PCIe-väylää käyttävät M.2 SSD -asemat ovat nopeampia kuin SATA-väylää käyttävät M.2 SSD -asemat.
  • PCIe-väylää käyttävät M.2 M-avaimen SSD-asemat ovat nopeampia kuin SATA-väylää käyttävät M.2 B-avaimen SSD-asemat.
Yhteenveto: SATA-väylää käyttävät SSD-asemat toimivat SATA-nopeuksilla koosta riippumatta. PCIe-väylä on nopeampi kuin SATA-väylä, ja M-avaimen SSD on nopeampi kuin B-avaimen SSD.

HUOMAUTUS: kaikki suorituskykyilmaisimet määräytyvät väylän ja väyläliitännän mukaan. Myös muut tekijät, joita ei ole käsitelty tässä, vaikuttavat yksittäisen SSD-aseman suorituskykyyn.

Alkuun

5.  Yksikön ja avainliitinten yhteensopivuuden vahvistaminen

  • Vertaa M.2-kortin ja emolevyn teknisiä tietoja ja varmista, että ne vastaavat toisiaan (varmista, että emolevy tukee haluttuja M.2-kortin toimintoja).
  • Tärkeimmät huomioitavat parametrit ovat:
    • tyyppi (SATA tai PCI-e)
    • fyysinen pituus
    • Malli
    • avainliitäntä.
