Slik skiller du mellom forskjellige M.2-kort

Shrnutí: M.2-plattformen er allsidig og støtter et bredt utvalg av M.2-kort. M.2-kort kan konfigureres med ulik maskinvare og funksjonalitet i M.2-plattformen, slik at det passer til deZobrazit více

Tento článek byl zřejmě přeložen automaticky. Máte-li připomínky k jeho kvalitě, informujte nás pomocí formuláře ve spodní části stránky.

Obsah článku


Příznaky


Denne artikkelen forklarer forskjellene mellom hvert M.2-kort og hvordan du identifiserer kortstørrelsen og -typen.

Innholdsfortegnelse

  1. Beskrivelse av kort
  2. M.2-spor på hovedkortet
  3. To typer M.2 SSD-stasjoner (SATA og PCI-E)
  4. Hva er ytelsesforskjellene mellom M.2 SSD-er?
  5. Slik bekrefter du hvilket M.2-kort som støtter hvilke nøkkelkontakter






1. Beskrivelse

M.2-plattformen er allsidig og støtter et bredt utvalg av M.2-kort. M.2-kort kan konfigureres med ulik maskinvare og funksjonalitet i M.2-plattformen, slik at det passer til de individuelle behovene til systemet, og gir en rekke konfigurasjonsalternativer for brukeren. Selv om den fysiske størrelsen er den enkleste observerbare måten å skille mellom forskjellige kort på, bruker M.2-standarden en numerisk navnekonvensjon for å identifisere de spesifikke egenskapene og funksjonene til kortet.

M.2-kort kan for eksempel inneholde følgende:

  • En kombinasjon av Wi-Fi- og Bluetooth-kort
  • En SanDisk-SSD som bruker SATA-bussen
  • En Intel-SSD som også bruker PCIe-bussen
  • En Samsung-SSD som kan bruke opptil fire PCIe-spor (x4)

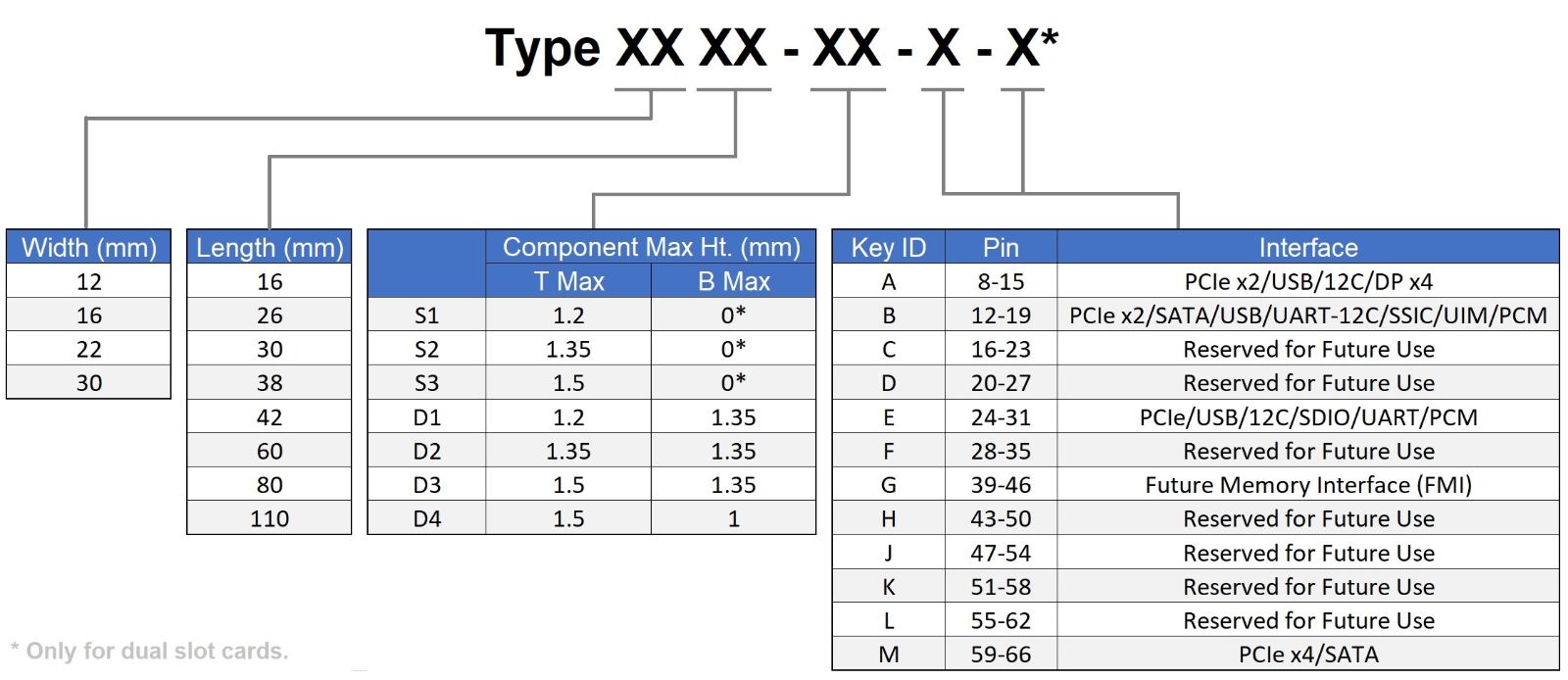

Den numeriske navnekonvensjonen brukes til å definere størrelsen og funksjonaliteten til kortet, på denne måten:
  • De to første sifrene angir bredden (i millimeter)
  • De neste to (eller tre) sifrene angir lengden (i millimeter)
  • Den siste bokstaven er ment å angi nøkkel/grensesnitt/buss (kort med doble spor vil bruke to bokstaver)
SLN301626_en_US__1M2 Typediagram

Her er noen tilfeldige eksempler på ulike størrelser av M.2-kort og nøkkelbetegnelsene:

 SLN301626_en_US__2M_2 Taster
På bildet ovenfor er de fire første sifrene definert på følgende måte:
  • Wi-Fi-modulen (a) er 16 mm bred og 30 mm lang, slik at den blir merket som 1630
  • SSD-stasjonen (b) er 22 mm bred og 42 mm lang, slik at den blir merket som 2242
  • De to store SSD-stasjonene (c og d) er 22 mm brede og 80 mm lange, slik at de blir merket som 2280

Dette diagrammet beskriver nøkkelgrensesnittene i henhold til de fysiske størrelsene til M.2-kort og vanlige bruksområder:

SLN301626_en_US__3M2 Typediagram 2

Dette bildet inneholder eksempler på ulike størrelser og serier med M.2 SSD-stasjoner for sammenligning (serienavnet tilsvarer de fire første sifrene som definerer størrelsen på M.2-kortet):

SLN301626_en_US__4M_2 Størrelser

Tilbake til toppen



2.  M.2-spor på hovedkortet

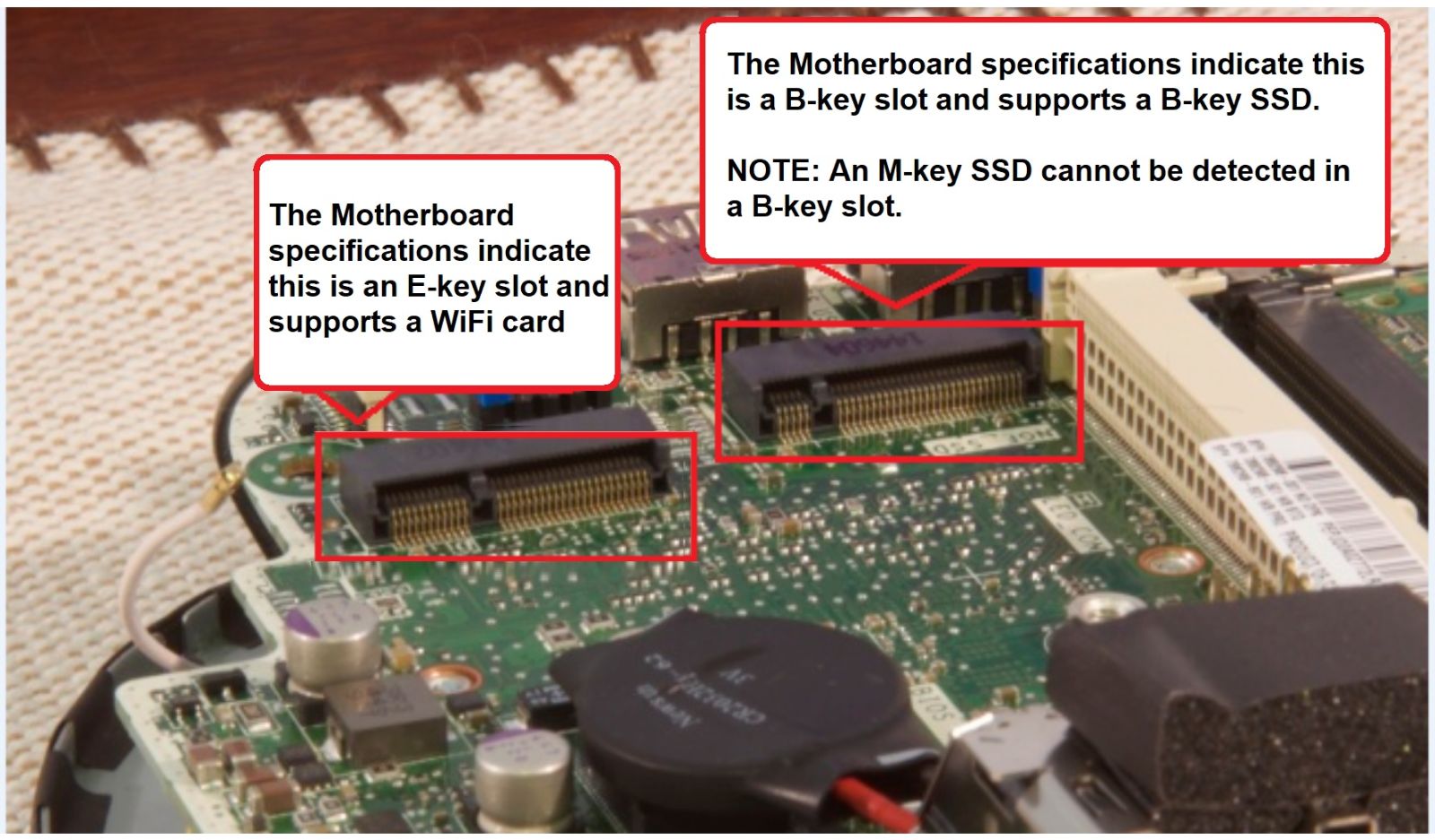

Alle M.2-spor på hovedkort er 22 mm brede, selv de som støtter 30 mm brede kort.

 SLN301626_en_US__5M2 Spordiagram

Tilbake til toppen



3.  To typer M.2 SSD-stasjoner (SATA og PCIe)

  1. SSD-stasjoner som bruker SATA-buss, har en tendens til å bruke B-nøkler
  2. SSD-stasjoner som bruker PCIe x2-buss, kan bruke både B- og M-nøkler (for å maksimere kompatibiliteten)
    • MERK: SSD-stasjoner som bruker PCIe b4-buss (svært raske SSD-stasjoner), bruker M-nøkler, siden de er de eneste som støtter PCIe x4-spor

Eksempler fra Dells nettsted:

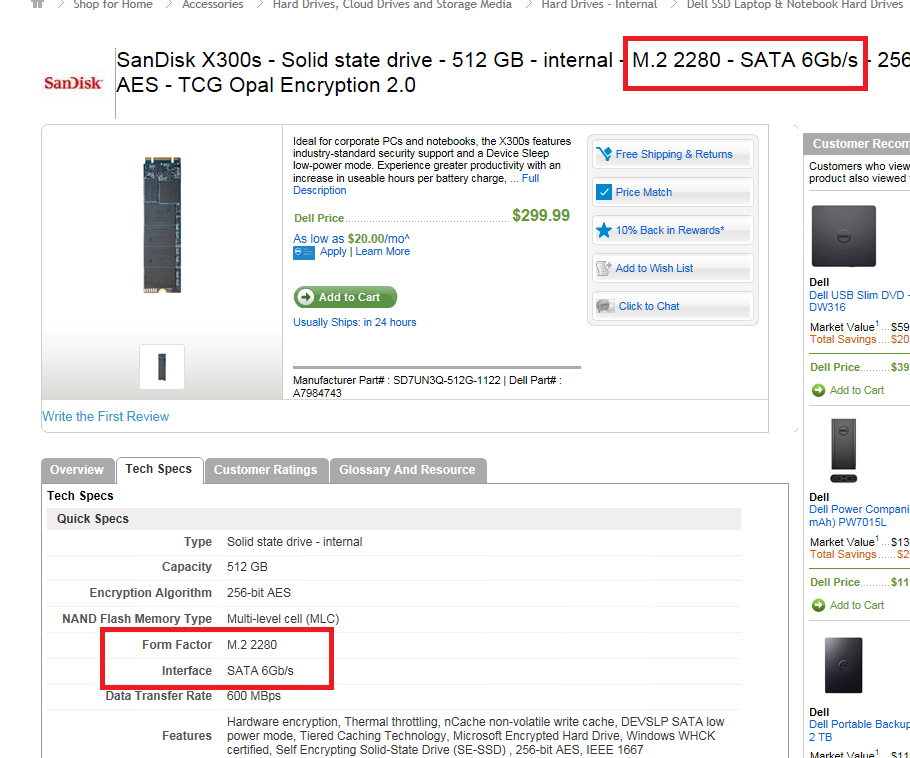

  1. En M.2 2280 SATA SSD kjøpes separat:
    SLN301626_en_US__66

  2. Tilgjengelig M.2 NVMe-alternativer (M-nøkkel) for konfigurasjon for en Precision 5510:

    SLN301626_en_US__77


Tilbake til toppen

4.  Hva er ytelsesforskjellene mellom M.2 SSD-er?

Generelt:
  • M.2 SSD-stasjoner som bruker SATA-bussen, er tilsvarende i ytelse som SSD-stasjoner som bruker en SATA-kontakt, men er mindre
  • M.2 SSD-stasjoner som bruker PCIe-bussen, er raskere enn M.2 SSD-stasjoner som bruker en SATA-buss
  • M.2 SSD-stasjoner med M-nøkkel som bruker PCIe-bussen, er raskere enn M.2 SSD-stasjoner med B-nøkkel som bruker PCIe-bussen
Oppsummert: SSD-stasjoner som bruker SATA-bussen, kjører med SATA-hastighet uavhengig av formfaktor. PCIe-bussen er raskere enn en SATA-buss, og en SSD-stasjon med M-nøkkel er raskere enn en SSD-stasjon med B-nøkkel.

MERK: Alle disse ytelsesindikatorene omhandler buss og buss-grensesnitt. Det er andre faktorer som bestemmer den enkelte SSD-ytelsen som ikke er nevnt her.

Tilbake til toppen

5.  Slik bekrefter du hvilke enheter som støtter hvilke nøkkelkontakter

  • Sammenligne spesifikasjonene for M.2-kort og hovedkort for å sikre at parameterne samsvarer (for å sikre at hovedkortet støtter den ønskede funksjonaliteten for M.2-kort).
  • De viktigste parameterne å vurdere, er:
    • Type (SATA eller PCI-e)
    • Fysisk lengde
    • Modell
    • Nøkkelgrensesnitt
