Odróżnianie kart M.2

Shrnutí: Platforma M.2 jest uniwersalna i obsługuje szeroką gamę kart M.2. Karty M.2 można skonfigurować do obsługi różnych urządzeń i funkcji w ramach platformy M.2 w celu dostosowania ich doZobrazit více

Tento článek byl zřejmě přeložen automaticky. Máte-li připomínky k jeho kvalitě, informujte nás pomocí formuláře ve spodní části stránky.

Obsah článku


Příznaky


W tym artykule wyjaśniono różnice między kartami M.2 oraz sposób określania rozmiaru i typu karty.

Spis treści

  1. Opis kart
  2. Gniazdo M.2 na płycie głównej
  3. Dwa rodzaje dysków SSD M.2 (SATA i PCI-E)
  4. Jakie są różnice w wydajności między dyskami SSD M.2?
  5. Sprawdzanie rodzaju złącz kluczy obsługiwanych przez poszczególne karty M.2






1. Opis

Platforma M.2 jest uniwersalna i obsługuje szeroką gamę kart M.2. Karty M.2 można skonfigurować do obsługi różnych urządzeń i funkcji w ramach platformy M.2 w celu dostosowania ich do indywidualnych potrzeb systemu i udostępnienia szeregu opcji konfiguracji dla użytkownika. Mimo że rozmiar fizyczny jest najłatwiejszym sposobem rozróżnienia kart, standard M.2 korzysta z numerycznej konwencji nazewnictwa umożliwiającej identyfikację określonych atrybutów i funkcji karty.

Na przykład karty M.2 mogą oferować następującą funkcjonalność:

  • Kartę Wi-Fi i Bluetooth w jednym urządzeniu
  • Dysk SSD SanDisk, który korzysta z magistrali SATA
  • Dysk SSD Intel, który korzysta również z magistrali PCIe
  • Dysk SSD Samsung, który może korzystać z maksymalnie czterech kanałów PCIe (x4)
Numeryczna konwencja nazewnictwa służy do definiowania rozmiaru i funkcjonalności karty:
  • Pierwsze dwie cyfry określają szerokość (w milimetrach)
  • Drugie dwie (lub trzy) cyfry określają długość (w milimetrach)
  • Ostatnia litera ma na celu określenie klucza/interfejsu/magistrali (w przypadku kart z dwoma gniazdami używane są dwie litery)
Wykres typu SLN301626_en_US__1M2

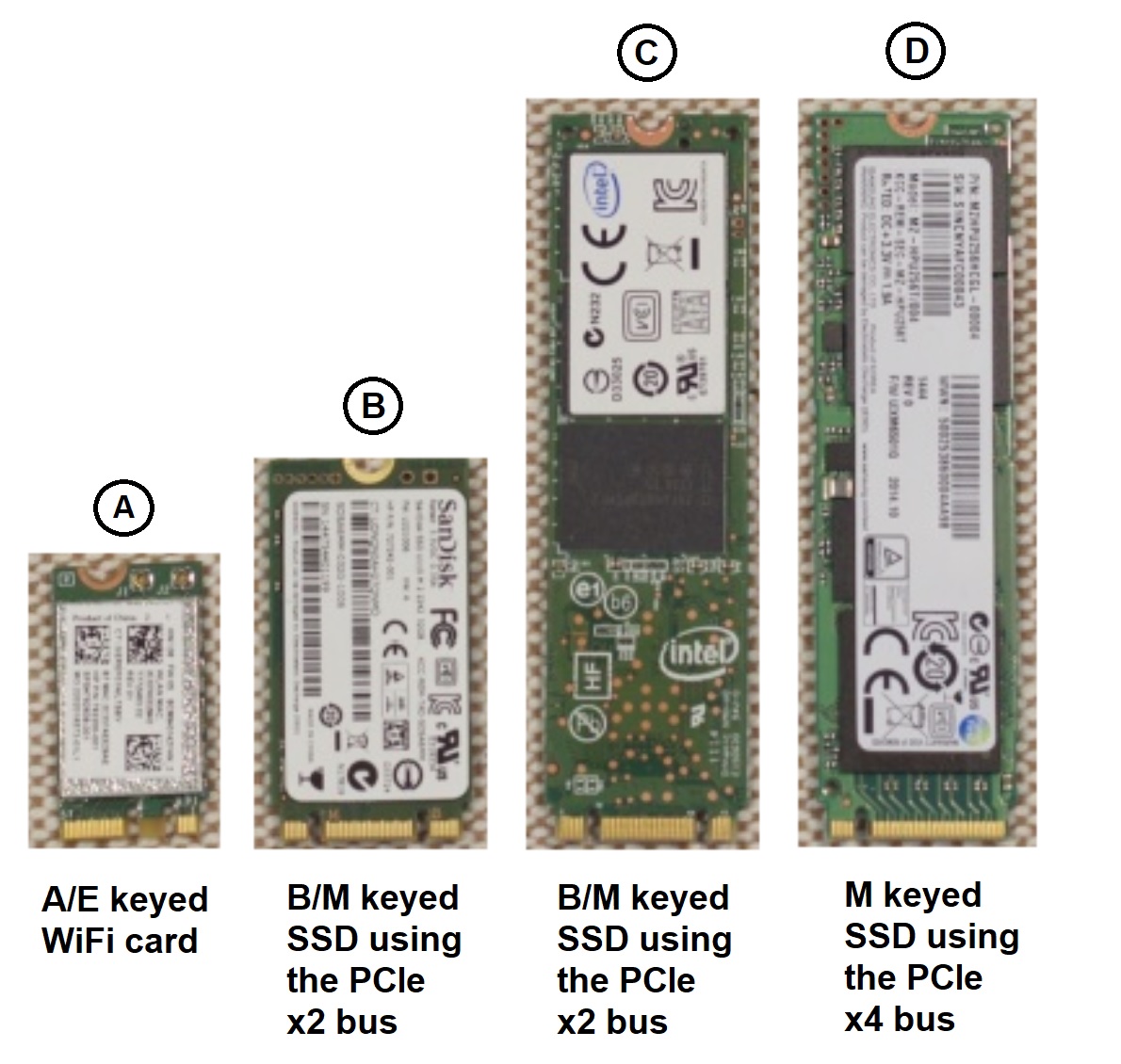

Oto kilka przypadkowych przykładów różnych rozmiarów kart M.2 i ich najważniejszych oznaczeń:

 Klucze SLN301626_en_US__2M_2
Na powyższym rysunku pierwsze cztery cyfry są definiowane w następujący sposób:
  • Moduł Wi-Fi (a) ma 16 mm szerokości i 30 mm długości, dlatego będzie oznaczony jako 1630
  • Dysk SSD (a) ma 22 mm szerokości i 42 mm długości, dlatego będzie oznaczony jako 2242
  • Dwa większe dyski SSD (c i d) mają 22 mm szerokości i 80 mm długości, dzięki czemu będą oznaczone jako 2280

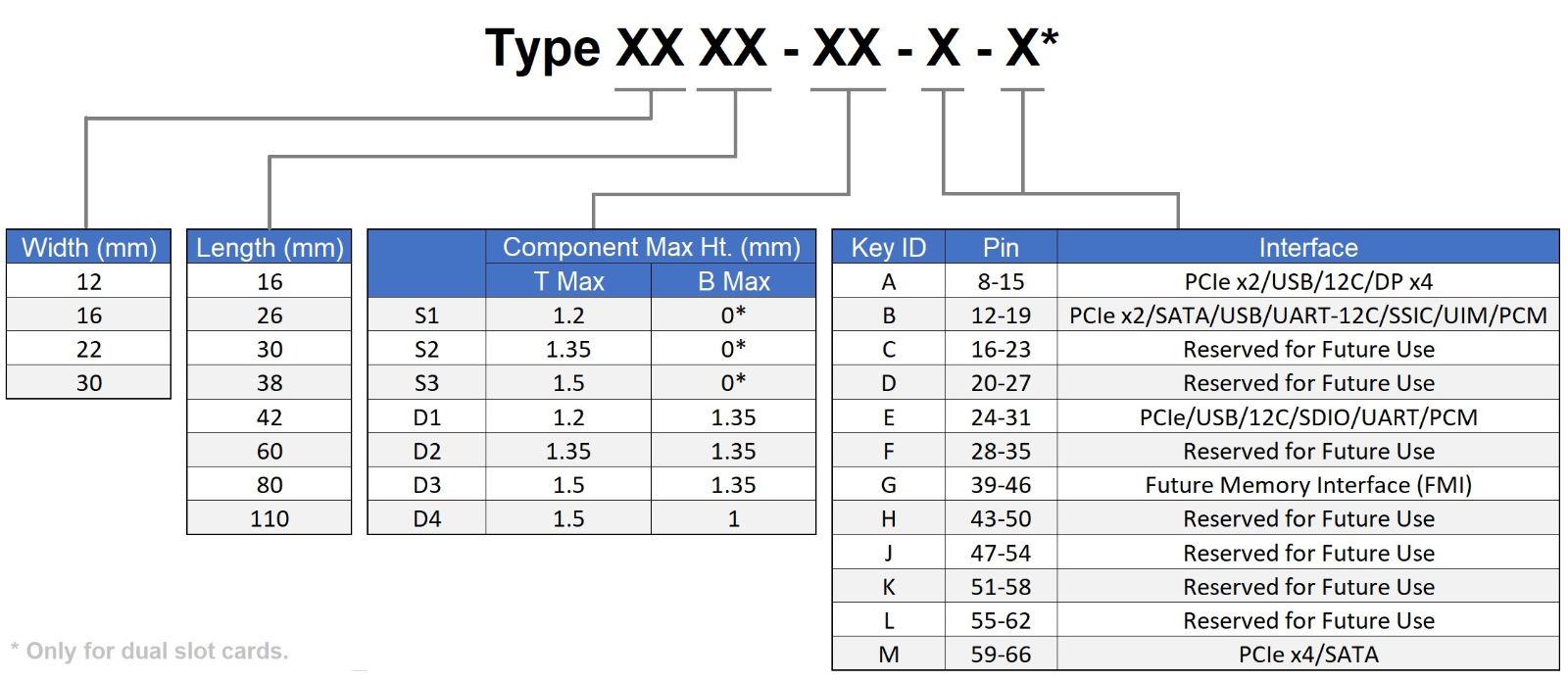

Ta tabela zawiera opis najważniejszych interfejsów w związku z fizycznymi rozmiarami kart M.2 i ich typowymi zastosowaniami:

Wykres 2 typu SLN301626_en_US__3M2

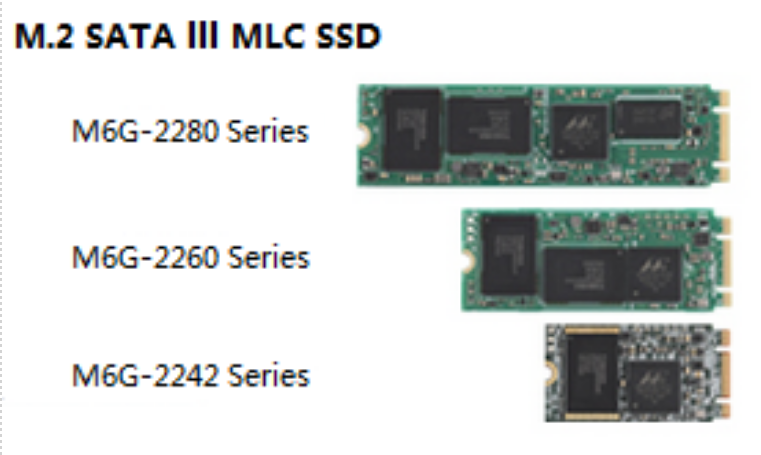

Ten obraz zawiera przykłady różnych rozmiarów i serii dysków SSD M.2 dla porównania (nazwa serii odpowiada pierwszym czterem cyfrom określającym rozmiar karty M.2):

Rozmiary SLN301626_en_US__4M_2

Powrót do góry



2.  Gniazdo M.2 na płycie głównej

Wszystkie gniazda M.2 na płycie głównej mają szerokość 22 mm, nawet te obsługujące karty o szerokości 30 mm.

 Diagram gniazda SLN301626_en_US__5M2

Powrót do góry



3.  Dwa rodzaje dysków SSD M.2 (SATA i PCIe)

  1. Dyski SSD używające magistrali SATA są zwykle wyposażone w klucz B
  2. Dyski SSD używające dwóch kanałów magistrali PCIe mogą być wyposażone w klucze B oraz M (w celu zmaksymalizowania zgodności).
    • UWAGA: dyski SSD używające czterech kanałów magistrali PCIe (bardzo szybkie dyski SSD) są wyposażone w klucze M, ponieważ jest to jedyna wersja obsługująca cztery kanały PCIe.

Przykłady z witryny firmy Dell:
  1. Zakupiony oddzielnie dysk SSD M.2 2280 SATA:
    SLN301626_en_US__66

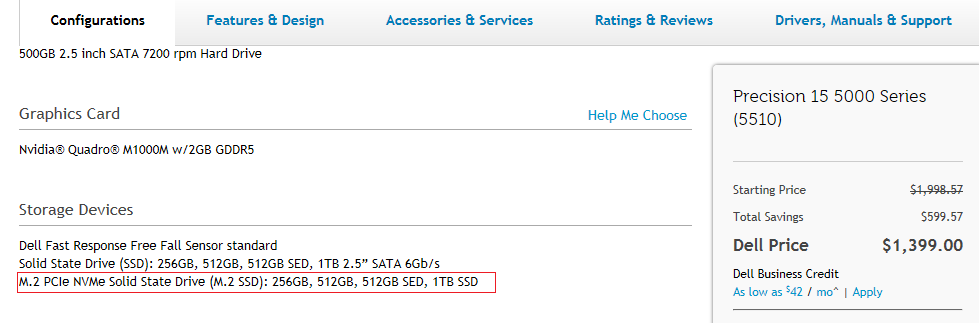

  2. Dostępne dyski M.2 NVMe (z kluczem M) w konfiguratorze stacji roboczej Precision 5510:

    SLN301626_en_US__77


Powrót do góry

4.  Jakie są różnice w wydajności między dyskami SSD M.2?

Ogólnie:
  • Dyski M.2 SSD używające magistrali SATA mają podobną wydajność co dyski SSD używające złącza SATA, ale są mniejsze
  • Dyski M.2 SSD używające magistrali PCIe są szybsze od dysków M.2 SSD używających magistrali SATA
  • Dyski M.2 SSD z kluczem M używające magistrali PCIe są szybsze od dysków M.2 SSD z kluczem B używających magistrali PCIe
Podsumowując: dyski SSD używające magistrali SATA działają z prędkością SATA bez względu na wielkość. Magistrala PCIe jest szybsza od magistrali SATA, a dyski SSD z kluczem M są szybsze od dysków SSD z kluczem B.

UWAGA: wszystkie te wskaźniki wydajności są powiązane z odpowiednią magistralą i interfejsem magistrali. Istnieją też inne czynniki wpływające na wydajność poszczególnych dysków SSD, ale nie zostały one tutaj opisane.

Powrót do góry

5.  Sprawdzanie rodzaju złącz kluczy obsługiwanych przez poszczególne urządzenia

  • Porównaj dane techniczne karty M.2 i płyty głównej, aby zapewnić zgodność parametrów (upewnij się, że płyta główna obsługuje żądaną funkcjonalność karty M.2).
  • Główne parametry do uwzględnienia:
    • Typ (SATA lub PCI-e)
    • Długość fizyczna
    • Model
    • Złącze klucza
Powrót do góry
