Como distinguir as diferenças entre as placas M.2

Shrnutí: A plataforma M.2 é versátil e oferece suporte a uma ampla variedade de placas M.2. As placas M.2 podem ser configuradas com diferentes hardwares e recursos na plataforma M.2 paraZobrazit více

Tento článek byl zřejmě přeložen automaticky. Máte-li připomínky k jeho kvalitě, informujte nás pomocí formuláře ve spodní části stránky.

Obsah článku


Příznaky


Este artigo explica as diferenças entre cada placa M.2 e como identificar o tamanho e o tipo da placa.

Sumário

  1. Descrição das placas
  2. Slot M.2 na placa-mãe
  3. Dois tipos de SSD M.2 (SATA e PCI-E)
  4. Quais são as diferenças de desempenho entre os SSDs M.2?
  5. Como confirmar quais M.2 são compatíveis com quais chaves de conexão






1. Descrição

A plataforma M.2 é versátil e oferece suporte a uma ampla variedade de placas M.2. As placas M.2 podem ser configuradas com diferentes hardwares e recursos na plataforma M.2 para atender às necessidades individuais do sistema e fornecer uma variedade de opções de configuração para o usuário. Embora o tamanho físico seja a maneira mais fácil de distinguir as diferenças entre as placas, o padrão M.2 usa uma convenção de nomenclatura numérica para identificar os atributos e os recursos específicos da placa.

Por exemplo, as placas M.2 podem incluir:

  • Uma combinação de placas Wi-Fi e Bluetooth
  • Um SSD SanDisk que usa barramento SATA
  • Um SSD Intel que também usa barramento PCIe
  • Um SSD Samsung que pode usar até quatro faixas PCIe (x4)
A seguinte convenção de nomenclatura numérica é utilizada para definir o tamanho e os recursos da placa:
  • Os dois primeiros dígitos especificam a largura (em milímetros)
  • Os segundos dois (ou três) dígitos especificam o comprimento (em milímetros)
  • A última letra destina-se a especificar a chave/interface/barramento (as placas de slot duplo usarão duas letras)
Gráfico de tipos SLN301626_en_US__1M2

Aqui estão alguns exemplos aleatórios de vários tamanhos de placas M.2 e suas principais designações:

 Chaves SLN301626_en_US__2M_2
Na imagem acima, os quatro primeiros dígitos são definidos como:
  • O módulo Wi-Fi (a) tem 16 mm de largura e 30 mm de comprimento, portanto, ele será rotulado como 1630
  • O SSD (b) tem 22 mm de largura e 42 mm de comprimento, portanto, ele será rotulado como 2242
  • Os dois SSDs maiores (c e d) tem 22 mm de largura e 80 mm de comprimento, portanto, eles serão rotulados como 2280

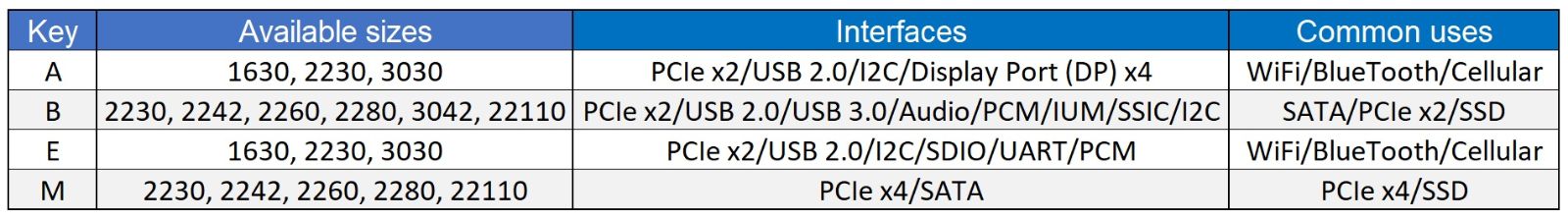

Este gráfico descreve as interfaces de chave, suas relações com o tamanho físico das placas M.2 e suas utilizações comuns:

Gráfico 2 de tipos SLN301626_en_US__3M2

Esta imagem contém representações de diferentes tamanhos e séries de SSDs M.2 para comparação (o nome da série corresponde aos quatro primeiros dígitos que definem o tamanho da placa M.2):

Tamanhos SLN301626_en_US__4M_2

Voltar ao início



2.  Slot M.2 na placa-mãe

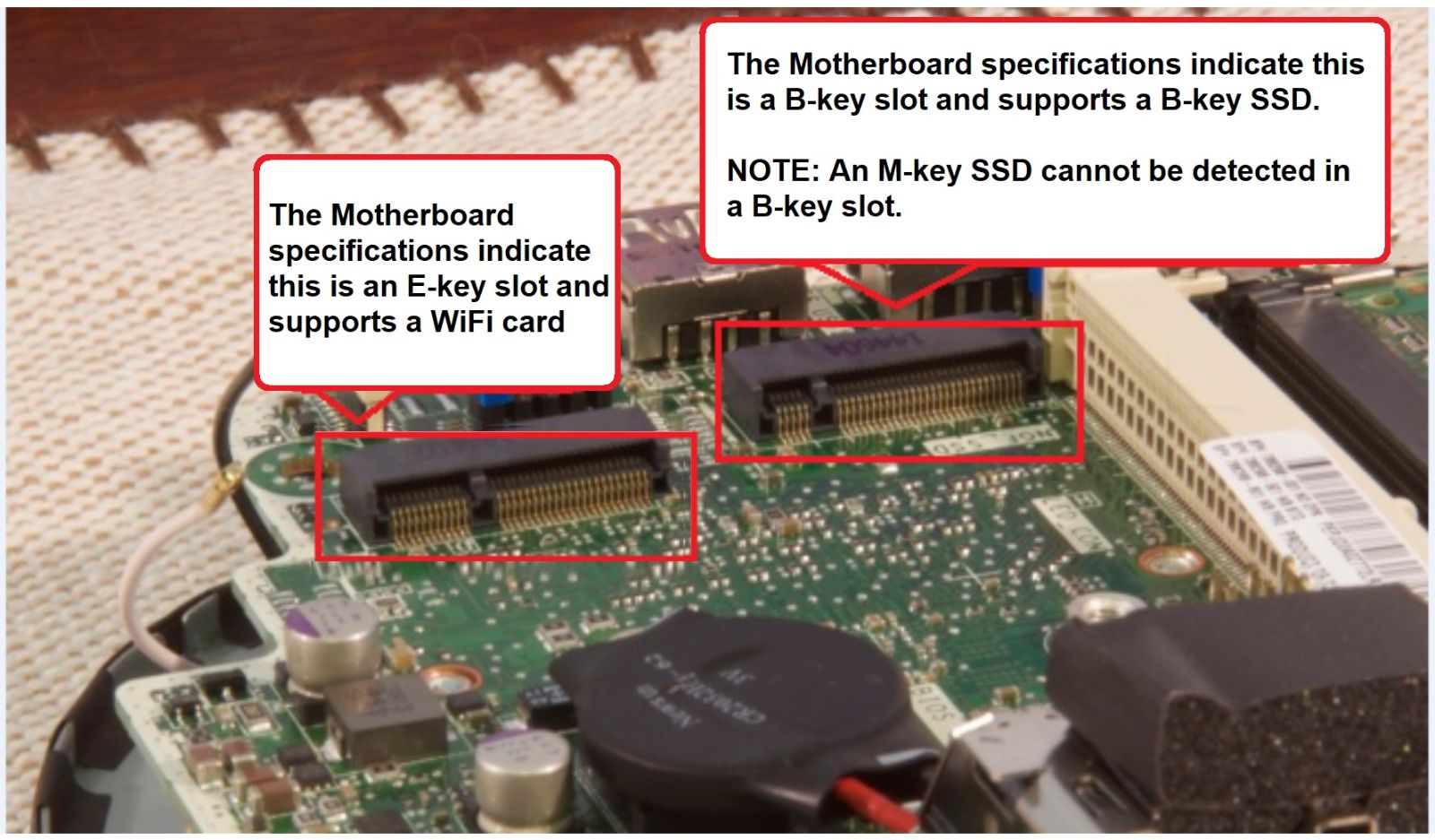

Todos os slots M.2 na placa-mãe têm 22 mm de largura, até mesmo os que oferecem suporte a placas de 30 mm de largura.

 Diagrama de slots SLN301626_en_US__5M2

Voltar ao início



3.  Dois tipos de SSD M.2 (SATA e PCIe)

  1. SSDs que usam barramento SATA tendem a usar as chaves B
  2. SSDs que usam barramento PCIe x2 podem usar ambas as chaves B e M (para maximizar a compatibilidade)
    • NOTA: As SSDs que usam o barramento PCIe x4 (SSDs muito rápidas) usam chaves M, pois são as únicas que oferecem suporte a faixas PCIe x4

Exemplos do site da Dell:

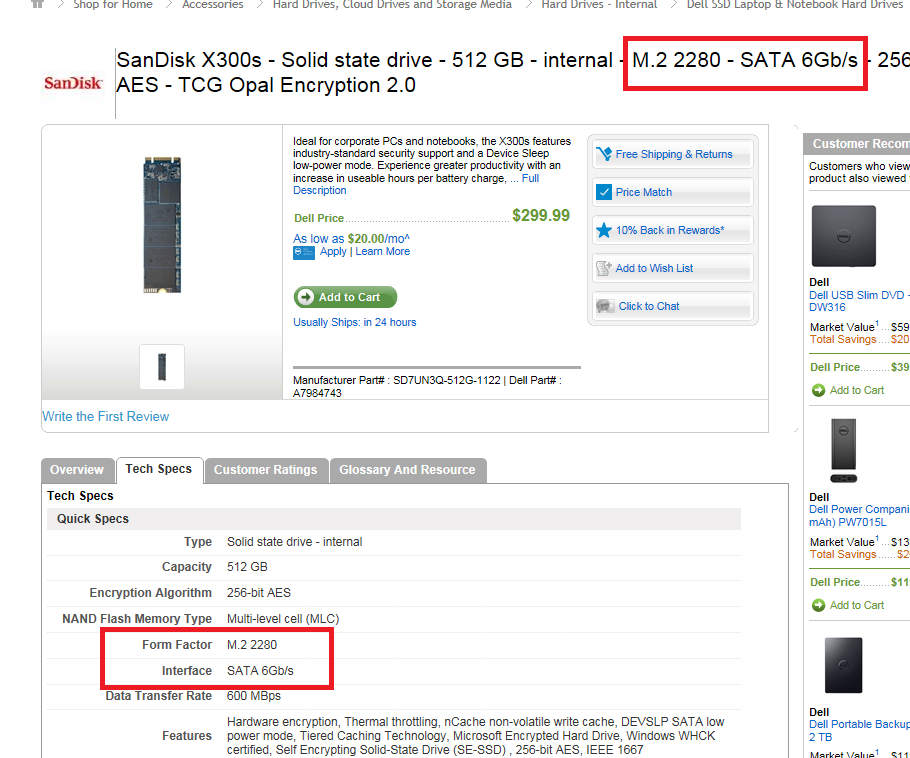

  1. Um SSD SATA M.2 2280 adquirido separadamente:
    SLN301626_en_US__66

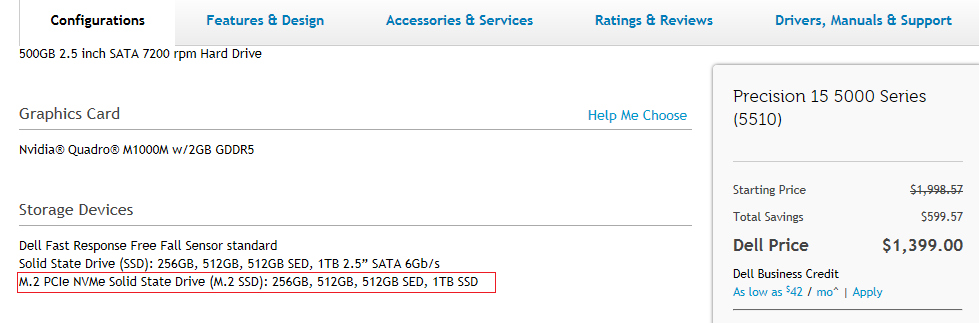

  2. Opções de M.2 NVMe (chave M) disponíveis para configuração em um Precision 5510:

    SLN301626_en_US__77


Voltar ao início

4.  Quais são as diferenças de desempenho entre os SSDs M.2?

Em geral:
  • SSDs M.2 que usam barramento SATA apresentam desempenho semelhante a SSDs que usam conector SATA, mas são menores
  • SSDs M.2 que usam barramento PCIe são mais rápidos do que os SSD M.2 que usam barramento SATA
  • SSDs M.2 de chave M que usam barramento PCIe são mais rápidos do que os SSD M.2 de chave B que usam barramento PCIe
Em resumo: As SSDs que usam barramento SATA apresentam velocidades SATA, independentemente do formato. O barramento PCIe é mais rápido do que um barramento SATA, e um SSD de chave M é mais rápido do que um SSD de chave B.

NOTA: Todos esses indicadores de desempenho são relativos ao barramento e à interface do barramento. Há outros fatores que determinam o desempenho individual do SSD e que não são abordados aqui.

Voltar ao início

5.  Como confirmar quais unidades são compatíveis com quais chaves de conexão

  • Compare a placa M.2 e as especificações da placa-mãe para garantir que os parâmetros sejam compatíveis (para garantir que a placa-mãe ofereça suporte aos recursos de placa M.2 desejada).
  • Os principais parâmetros a serem considerados são:
    • Tipo (SATA ou PCI-e)
    • Comprimento físico
    • Modelo
    • Interface da chave
Voltar ao início
