Denne artikel forklarer forskellene mellem de enkelte M.2-kort, og hvordan man identificerer kortets størrelse og type.

Indholdsfortegnelse

  1. Beskrivelse af kort
  2. M.2-stikket på bundkortet
  3. To typer af M.2 SSD (SATA og PCI-E)
  4. Hvad er forskellene i ydeevne mellem M.2-SSD'er?
  5. Sådan bekræftes det, hvilket M.2 der understøtter hvilke nøglestik






1. Beskrivelse

M.2-platformen er alsidig og understøtter en lang række M.2-kort. M.2-kort kan konfigureres med forskellig hardware og funktioner i M.2-platformen, så de passer til systemets individuelle behov og giver brugeren en række konfigurationsmuligheder. Mens den fysiske størrelse er den nemmest observerbare måde at afgøre forskellen på kortene, benytter M.2-standarden en numerisk navngivningskonvention til at identificere kortets specifikke egenskaber og funktionalitet.

M.2-kort kan f.eks. indeholde:

  • En kombination af Wi-Fi- og Bluetooth-kort
  • En SanDisk SSD, der anvender SATA-bussen
  • En Intel SSD, der også anvender PCIe-bussen
  • En Samsung SSD, kan anvende op til fire PCIe-baner (x4)
Den numeriske navngivningskonvention bruges til at definere kortets størrelse og funktion, se her hvordan:
  • De første to cifre angiver bredden (i millimeter)
  • De næste to (eller tre) cifre angiver længden (i millimeter)
  • Det sidste bogstav er beregnet til at nøglen/grænsefladen/bussen (kort med dobbeltstik bruger to bogstaver)

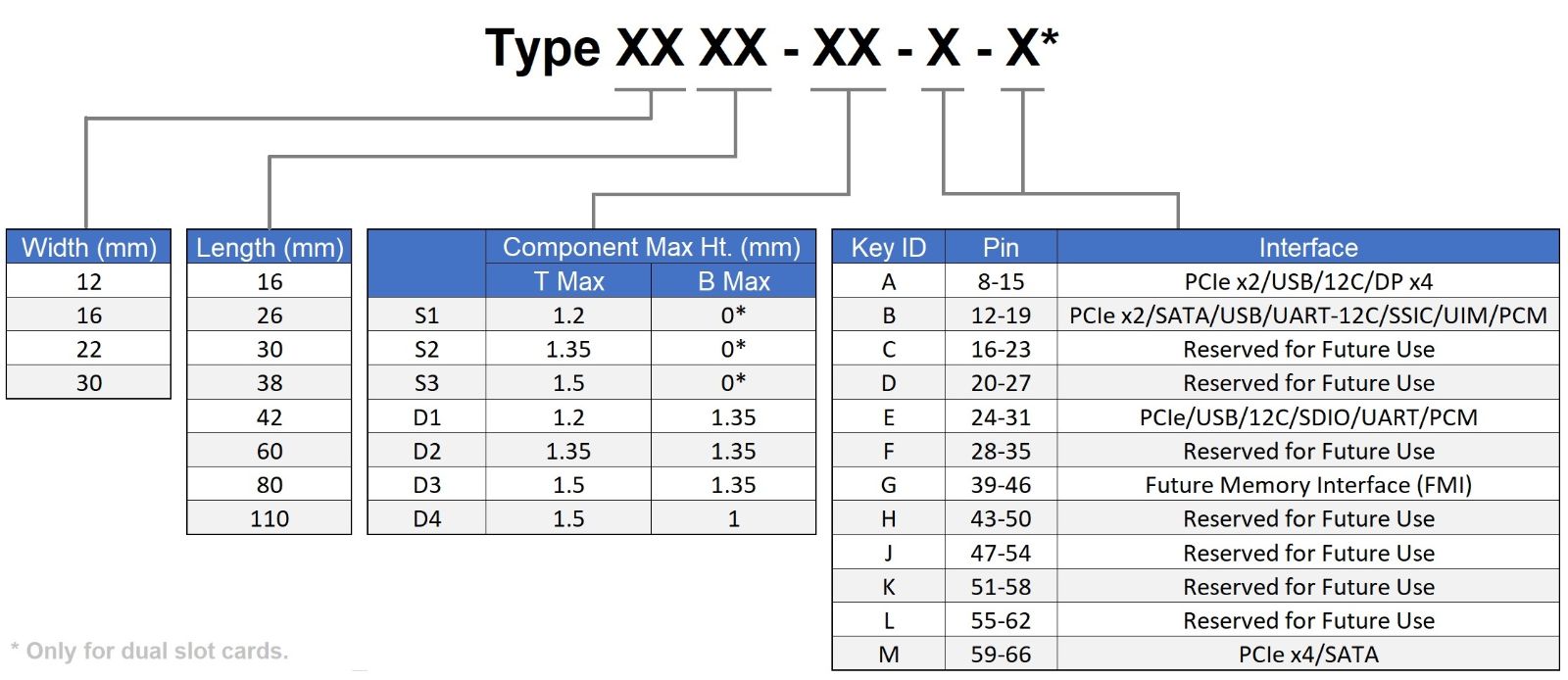

SLN301626_en_US__1M2 Typediagram

Her er nogle tilfældige eksempler på forskellige størrelser af M.2-kort og deres nøglebetegnelser:

 SLN301626_en_US__2M_2 Taster
På billedet ovenfor defineres de første fire cifre som:
  • Wi-Fi-modulet (a) er 16 mm bredt og 30 mm langt, så det mærkes som 1630
  • SSD (b) er 22 mm bredt og 42 mm langt, så det mærkes som 2242
  • De to større SSD’er (c og d) er 22 mm brede og 80 mm lange, så de mærkes som 2280

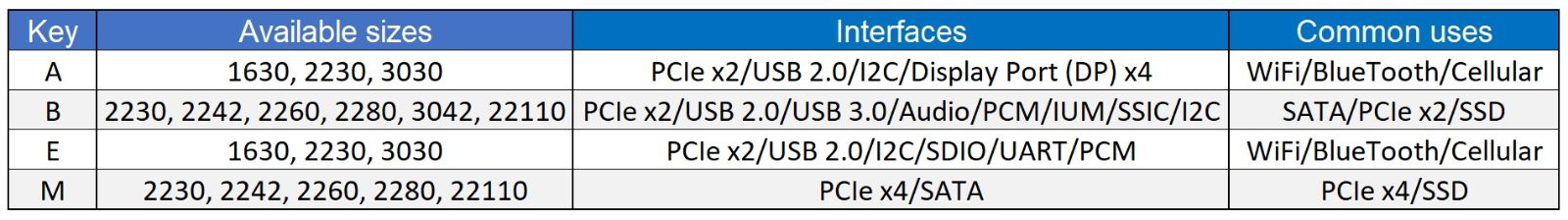

Dette diagram beskriver de vigtigste grænseflader i forhold til M.2-kortenes fysiske størrelse og deres fælles anvendelsesformål:

SLN301626_en_US__3M2 Typediagram 2

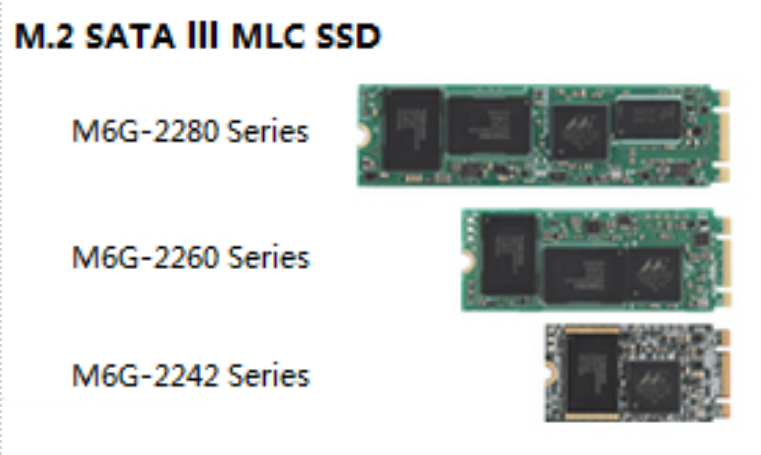

Dette billede indeholder visninger af forskellige størrelser og serier af M.2 SSD til sammenligning (seriens navn svarer til de fire første cifre, der definerer M.2-kortets størrelse):

SLN301626_en_US__4M_2 Størrelser

Tilbage til toppen



2.  M.2-stikket på bundkortet

Alle M.2-stik på bundkort er 22 mm brede, også dem, som understøtter 30 mm brede kort.

 SLN301626_en_US__5M2 Diagram over stik

Tilbage til toppen



3.  To typer af M.2 SSD (SATA og PCIe)

  1. SSD'er, der anvender SATA-bussen, plejer at bruge B-nøgler
  2. SSD'er, der anvender PCIe x2-bussen, kan bruge både B-nøgler og M-nøgler (for at maksimere kompatibiliteten)
    • BEMÆRK: SSD'er, der anvender PCIe x4-bussen (meget hurtige SSD'er), bruger M-nøgler, da det er det eneste, som understøtter PCIe x4-baner

Eksempler fra Dells websted:

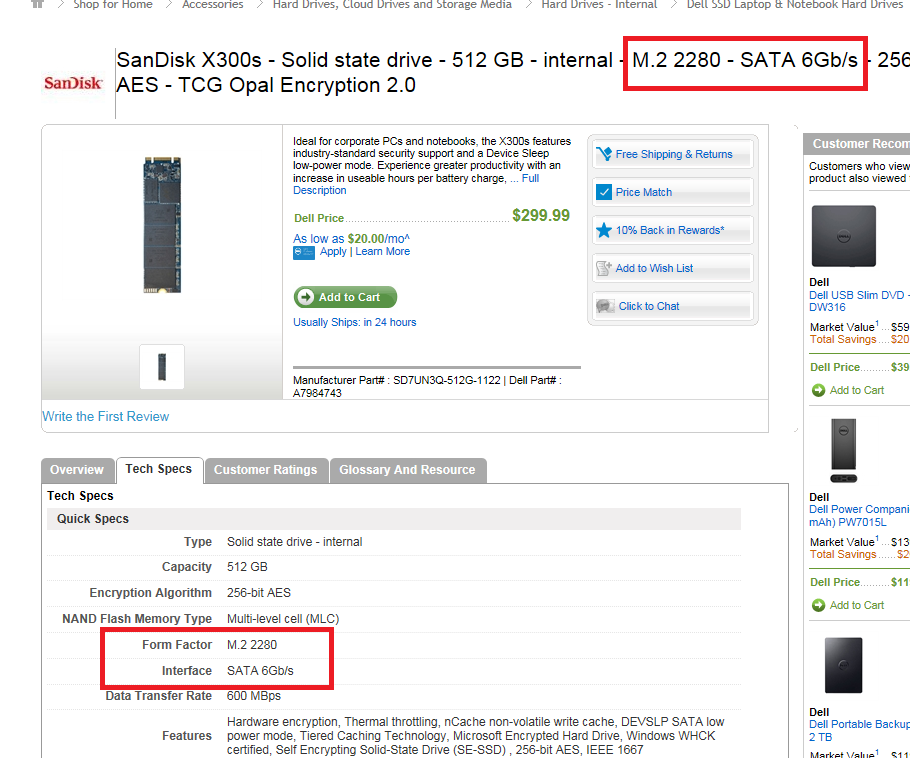

  1. En 2280 M.2 SATA SSD købes separat:
    SLN301626_en_US__66

  2. Tilgængelige M.2 NVMe-muligheder (M-nøgle) til konfiguration af en Precision 5510:

    SLN301626_en_US__77


Tilbage til toppen

4.  Hvad er forskellene i ydeevne mellem M.2-SSD'er?

Generelt:
  • M.2 SSD'er, der anvender SATA-bussen, har nogenlunde samme ydeevne som SSD'er, der anvender SATA-stik, men er mindre
  • M.2 SSD’er, der anvender PCIe-bussen, er hurtigere end M.2 SSD'er, der anvender en SATA-bus
  • M.2 SSD’er (M-nøgle), der anvender PCIe-bussen, er hurtigere end M.2 SSD'er (B-nøgle), der anvender PCIe-bussen
Opsummeret: Et SSD, der anvender SATA-bussen, kører med SATA-hastigheder uanset formfaktor. PCIe-bussen er hurtigere end en SATA-bus, og en SSD (M-nøgle) er hurtigere end en SSD (B-nøgle).

BEMÆRK: Alle disse ydeevneindikatorer er relative i forhold til bussen og busgrænsefladen. Der er andre faktorer, der bestemmer det enkelte SSD-korts ydeevne, som ikke er behandlet her.

Tilbage til toppen

5.  Sådan bekræftes det, hvilket enheder der understøtter hvilke nøglestik

  • Sammenlign M.2-kortets og bundkortets specifikationer for at sikre, at parametrene stemmer overens (og sørg for, at bundkortet understøtter den ønskede M.2-kortfunktion).
  • De vigtigste parametre, der bør overvejes, er:
    • Type (SATA eller PCI-e)
    • Fysisk længde
    • Model
    • Nøglegrænseflade
