M.2 kartları arasındaki farkları ayırt etme

Shrnutí: M.2 platformu çok yönlüdür ve çeşitli M.2 kartlarını destekler. M.2 kartları, M.2 platformu içinde sistemin tek tek ihtiyaçlarına uyacak ve kullanıcı için bir dizi yapılandırmaZobrazit více

Tento článek byl zřejmě přeložen automaticky. Máte-li připomínky k jeho kvalitě, informujte nás pomocí formuláře ve spodní části stránky.

Obsah článku


Příznaky


Bu makalede, her bir M.2 kartı arasındaki farklar ve kart boyutu ile türünün nasıl belirleneceği açıklanmaktadır.

İçindekiler

  1. Kartların açıklaması
  2. Anakart üzerindeki M.2 Yuvası
  3. M.2 SSD'nin iki türü (SATA ve PCI-E)
  4. M.2 SSD'ler arasındaki performans farkları nelerdir?
  5. Hangi M.2'nin hangi anahtar konnektörlerini desteklediğini doğrulama






1. Açıklama

M.2 platformu çok yönlüdür ve çeşitli M.2 kartlarını destekler. M.2 kartları, M.2 platformu içinde sistemin tek tek ihtiyaçlarına uyacak ve kullanıcı için bir dizi yapılandırma seçeneği sağlayacak şekilde farklı donanım ve işlevsellikle yapılandırılabilir. Fiziksel boyut, kartlar arasındaki farkı ayırt edebilmenin en kolay gözlemlenebilen yolu olsa da M.2 standardı, kartın belirli özniteliklerini ve işlevselliklerini belirlemek için bir sayısal adlandırma kuralı kullanır.

Örneğin M.2 kartları şunları içerebilir:

  • Wi-Fi ve Bluetooth kartlarının bir kombinasyonu
  • SATA veri yolunu kullanan bir SanDisk SSD
  • PCIe veri yolunu da kullanan bir Intel SSD
  • En fazla dört PCIe hattı (x4) kullanabilen bir Samsung SSD

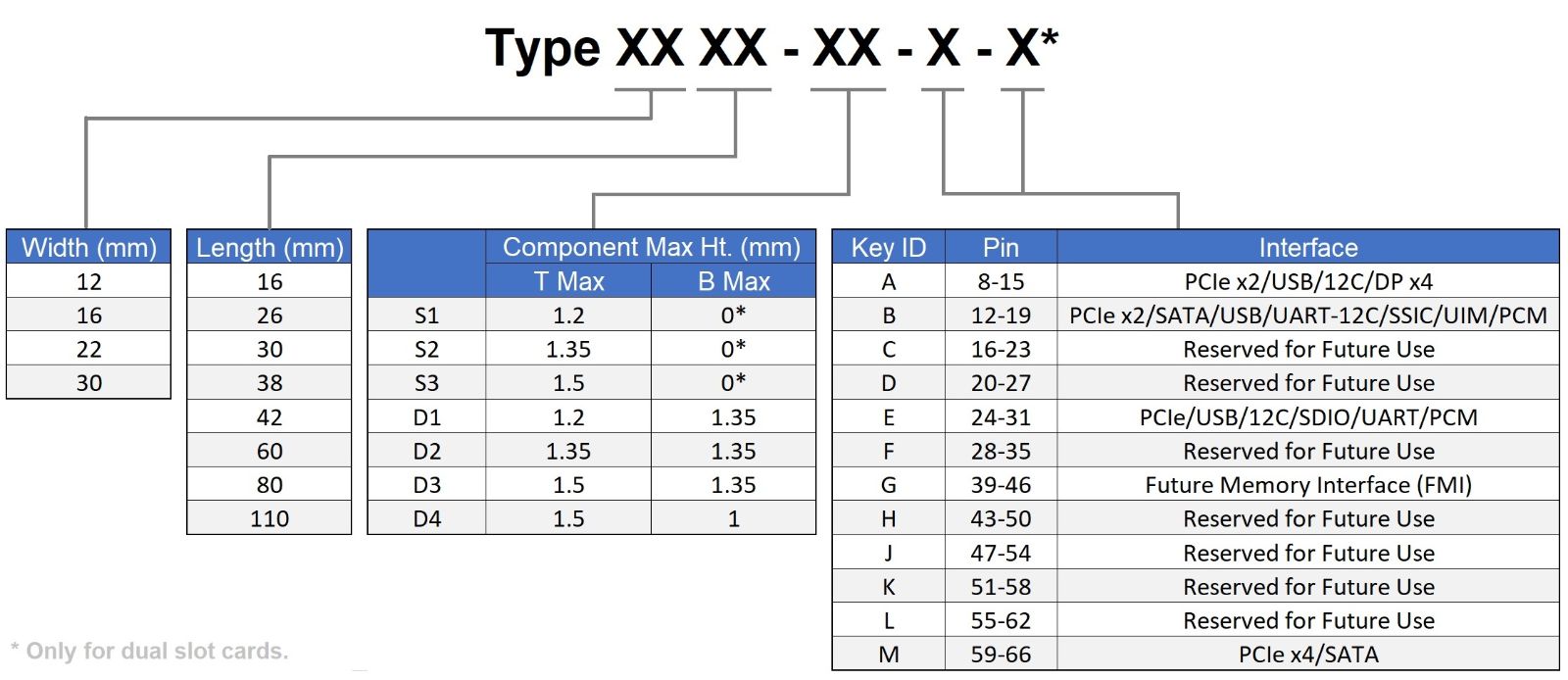

Sayısal adlandırma kuralı, kartın boyutunu ve işlevselliğini tanımlamak için kullanılır ve şu şekildedir:
  • İlk iki hane (milimetre cinsinden) genişliği belirtir
  • İkinci iki (veya üç) hane (milimetre cinsinden) uzunluğu belirtir
  • Son harf, anahtarı/arabirimi/veri yolunu belirtmek içindir (çift yuvalı kartlarda iki harf kullanılır)
SLN301626_en_US__1M2 Tür Tablosu

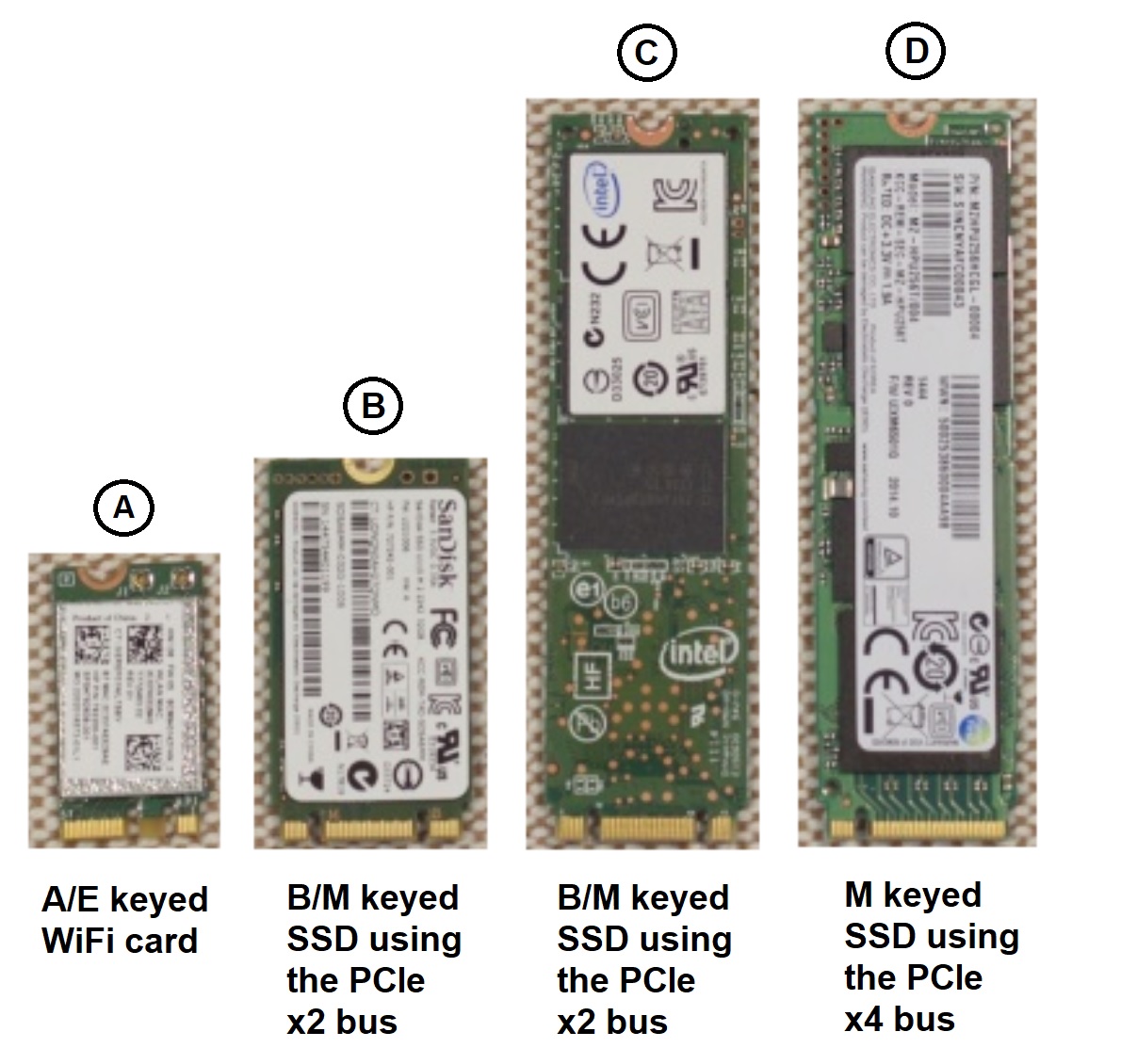

Çeşitli boyutlardaki M.2 kartlar ve bunların anahtar belirtimlerinin rastgele örnekleri aşağıda verilmiştir:

 SLN301626_en_US__2M_2 Tuşları
Yukarıdaki resimde ilk dört hane şu şekilde tanımlanır:
  • Wi-Fi modülü (a) 16 mm genişliğinde ve 30 mm uzunluğundadır. Bu nedenle 1630 olarak etiketlenir
  • SSD (b) 22 mm genişliğinde ve 42 mm uzunluğundadır. Bu nedenle 2242 olarak etiketlenir
  • Daha büyük iki SSD (c ve d) 22 mm genişliğinde ve 80 mm uzunluğundadır. Bu nedenle 2280 olarak etiketlenir

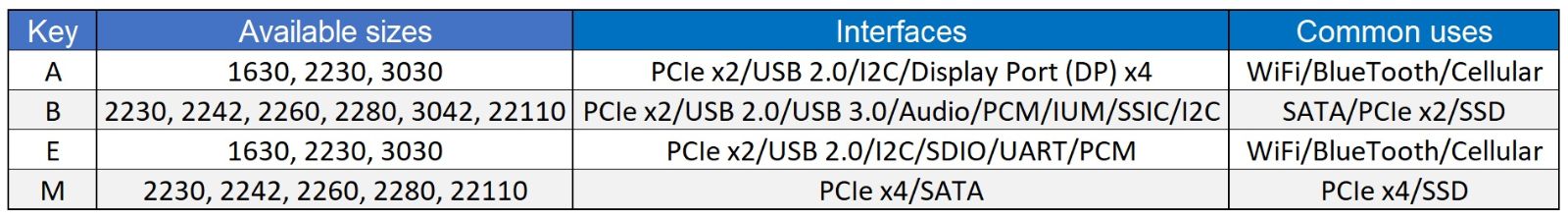

Bu grafikte M.2 kartların fiziksel boyutlarıyla ve ortak kullanımlarıyla ilgili anahtar arabirimler açıklanır:

SLN301626_en_US__3M2 Tür Grafiği 2

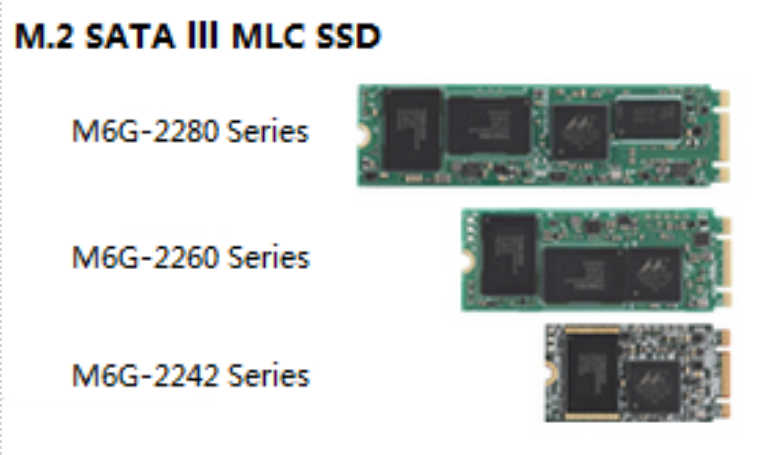

Bu görüntüde M.2 SSD'nin farklı boyutları ve serilerinin görünüşleri bulunmaktadır (seri adı, M.2 kartının boyutunu tanımlayan ilk dört haneye karşılık gelir):

SLN301626_en_US__4M_2 boyutları

Başa dön



2.  Anakart üzerindeki M.2 yuvası

30 mm genişliğindeki kartları destekleyenler de dahil olmak üzere tüm anakart M.2 yuvaları 22 mm genişliğindedir.

 SLN301626_en_US__5M2 yuva diyagramı

Başa dön



3.  M.2 SSD'nin iki türü (SATA ve PCIe)

  1. SATA veri yolunu kullanan SSD'ler, B anahtarları kullanma eğilimindedir
  2. 2 veri yollu PCIe kullanan SSD'ler, B anahtarları ve M anahtarları kullanabilirler (uyumluluğu en üst düzeye çıkarmak için)
    • NOT: 4 veri yollu PCIe kullanan SSD'ler (çok hızlı SSD'ler), 4 hatlı PCle'yi destekleyen tek tür olduklarından M anahtarları kullanırlar

Dell web sitesinden örnekler:
  1. Ayrı olarak satın alınan bir M.2 2280 SATA SSD:
    SLN301626_en_US__66

  2. Precision 5510 yapılandırması için kullanılabilir M.2 NVMe (M anahtarı) seçenekleri:

    SLN301626_en_US__77


Başa dön

4.  M.2 SSD'ler arasındaki performans farkları nelerdir?

Genel olarak:
  • SATA veri yolunu kullanan M.2 SSD'ler, SATA konnektörü kullanan SSD'lerle performans açısından benzerdir ancak daha küçüktür
  • PCIe veri yolunu kullanan M.2 SSD'ler, SATA veri yolu kullanan M.2 SSD'lerden daha hızlıdır
  • PCIe veri yolunu kullanan M.2 M anahtarlı SSD'ler, PCIe veri yolunu kullanan M.2 B anahtarlı SSD'lerden daha hızlıdır
Özet olarak: SATA veri yolunu kullanan SSD, form faktöründen bağımsız olarak SATA hızlarında çalışır. PCIe veri yolu, SATA veri yolundan daha hızlıdır ve M anahtarlı SSD, B anahtarlı SSD'den daha hızlıdır.

NOT: Bu performans göstergelerinin tamamı Veri Yoluna ve Veri Yolu arabirimine göredir. Bağımsız SSD performansını belirleyen ve burada ele alınmayan başka faktörler de vardır.

Başa dön

5.  Hangi birimlerin hangi anahtar konnektörlerini desteklediğini doğrulama

  • Parametrelerin eşleştiğinden (Anakartın istenen M.2 kartı işlevselliğini desteklediğinden) emin olmak için M.2 kartı ile Anakart teknik özelliklerini karşılaştırın.
  • Dikkat edilmesi gereken ana parametreler şunlardır:
    • Tür (SATA veya PCI-e)
    • Fiziksel uzunluk
    • Model
    • Anahtar arabirimi
Başa dön
