Referenzhandbuch für die Diagnoseanzeigen von Inspiron-Desktops

Zusammenfassung: Dieser Artikel ist ein Referenzhandbuch für die Diagnose-LEDs und Signaltoncodes, die auf den verschiedenen Inspiron-Towern und All-in-One-Desktops (AIO) verwendet werden.

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.
Andere Ressourcen ansehen

Weisungen

Referenzhandbuch für die Diagnoseanzeigen von Inspiron-Desktops

Integrierte Diagnoseanzeigen haben bei Dell Precision-Desktops eine lange Tradition. Bei diesen Anzeigen kann es sich um hörbare Pieptöne, Netzschalter, die verschiedene Zustände und Farben anzeigen, spezifische Diagnose-LEDs oder eine Kombination davon handeln. Auf diese Weise wird angezeigt, zu welchem Zeitpunkt des POST (Power On Self Test) ein Gerät Fehler aufweist.

Der folgende Artikel stellt ein Referenzhandbuch für die für jedes Modell verfügbaren Codes dar und erklärt, was diese Codes im Einzelnen bedeuten. Diese sind je nach Modell und Jahr verschieden. Diese Indikatoren sind nur ein Anhaltspunkt. Ein Ort, an dem die Fehlerbehebung eingegrenzt werden kann, um die Ursache des aktuellen Problems zu identifizieren. Sie können dies als Ansatzpunkt nutzen, um die richtige Troubleshooting-Anleitung zu ermitteln. Sie können sich jedoch auch an den technischen Support wenden, um weitere Hilfe zu erhalten. Dieser wird die Anzeigen ebenfalls einbeziehen.

Hier sind einige andere Ressourcen zu:

Inhaltsverzeichnis:

  1. Diagnose-LEDs für die Inspiron Laptop-Serie (2020 bis 2025)
  2. Diagnose-LEDs für die Inspiron Laptop-Serie (2015 bis 2019)
  3. Diagnose-LEDs für die Inspiron Laptop-Serie (2008 bis 2015)
  4. Diagnose-LEDs für die Inspiron Laptop-Serie (vor 2008)
  5. Akustische Signalcodes für Inspiron Laptops
  6. Glossar der Akronyme
Beachten Sie bei allen im Folgenden aufgeführten Tabellen, dass die Diagnose-LEDs nur als Fortschrittsanzeige für den POST-Verlauf dienen. Diese LEDs sind kein Hinweis auf das Problem, das zum Anhalten der POST-Routine führte.
Hinweis: Schließt Ihr Desktop-PC POST ab, ohne bei einem bestimmten Fehlercode anzuhalten, und zeigt dann einen schwarzen Bildschirm an? Der wahrscheinlichste Grund ist, dass es sich um ein Problem vom Typ "Kein Start" und nicht um ein Problem vom Typ "Kein POST" handelt.

Zurück zum Anfang

Diagnose-LEDs für die Inspiron Laptop-Serie (2020 bis 2025)

Die Tower Desktop-PCs haben auf einen gelben Blinkcode umgestellt. Dies ist bei Laptops von Dell üblich. Die PLED ist im Allgemeinen weiß.

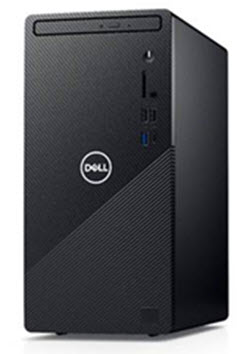

prod_shot

Hinweis: Klicken Sie auf den Titel des Abschnitts, um den Inhalt anzuzeigen.
|

Netzschalter-LED Status Energiestatus Beschreibung
Vostro_off_PLED Aus S4 und S5 Die Stromversorgung ist ausgeschaltet. Die LED leuchtet nicht.
Vostro_blink_amber_PLED Orange blinkend - Anfangszustand der STATE nach dem Einschalten. Entnehmen Sie der oben aufgeführten Tabelle die Diagnoseempfehlungen für das Muster der gelben Anzeige und mögliche Fehler.
Vostro_amber_PLED Stetig gelb - Die zweite LED STATE beim Einschalten zeigt an, dass das POWER_GOOD Signal aktiv ist. Es ist wahrscheinlich, dass die Stromversorgung in Ordnung ist.
Vostro_blink_white_PLED Weiß blinkend S1 und S3 Das Gerät befindet sich in einem Energiesparzustand, entweder S1 oder S3. Dies deutet nicht auf einen Fehlerzustand hin.
Vostro_white_PLED Stetig weiß S0 Das Gerät befindet sich im S0-Status. Dies ist der normale Betriebszustand eines funktionierenden Rechners. Die LED wechselt durch das BIOS in diesen Status und gibt damit an, das mit dem Abrufen von Opcodes begonnen wurde.
Sie können das Verhalten des Betriebsschalters in den Energieoptionen anpassen. Weitere Informationen finden Sie unter Me and My Dell (Ich und mein Dell) unter www.dell.com/support/manuals.

Beispiel: Inspiron 3880, 3881 usw.

Die Blinkmuster bestehen aus zwei Folgen. Sie teilen sich in Erste Gruppe (gelbes Blinken) und zweite Gruppe (gelbes Blinken) auf.
  • Die Akku-LED blinkt gelb bis zu 9 Mal und pausiert 1,5 Sekunden vor dem Ausführen der zweiten Gruppe.
  • Die Akku-LED blinkt weiß bis zu 9 Mal und pausiert 3 Sekunden vor der erneuten Ausführung der ersten Gruppe.

Beispiel: Kein Speicher erkannt (2, 2,3), die Akku-LED blinkt zweimal gelb, gefolgt von einer Pause, und blinkt dann dreimal weiß, pausiert usw. Dieses Muster wird fortgesetzt, bis der Computer ausgeschaltet ist.
LED-Funktionsweise Problembeschreibung Nächste Schritte
Gelb blinkender Code
1 2 Nicht behebbarer SPI-Flash-Fehler
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
2 1 CPU-Fehler
  • Führen Sie die Intel CPU Diagnosehilfsprogramme aus
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Hilfe zu erhalten.
2 2 Hauptplatinenfehler, BIOS-ROM-Fehler
  • BIOS auf die neueste Version aktualisieren
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
2 3 Kein Arbeitsspeicher oder RAM erkannt
  • Prüfen Sie, ob Speicher installiert ist
  • Weitere Speicher-Fehlerbehebung
2 4. Arbeitsspeicher- oder RAM-Fehler
  • Setzen Sie das Speichermodul neu ein.
  • Führen Sie weitere Speicher-Fehlerbehebung durch
2 5 Unzulässiger Speicher installiert
  • Setzen Sie das Speichermodul neu ein.
  • Führen Sie weitere Speicher-Fehlerbehebung durch
2 6 Systemplatinen-/Chipsatzfehler
  • BIOS auf die neueste Version aktualisieren
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 1 CMOS-Batteriefehler
  • Beheben Sie Probleme mit der CMOS-Batterie
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
3 2 PCI- (Peripheral Component Interconnect) oder Videokarten- oder Chipfehler
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 3 BIOS-Wiederherstellung 1
  • Wiederherstellungs-Image nicht gefunden
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 4. BIOS-Wiederherstellung 2
  • Recovery Image gefunden aber ungültig
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 5 Stromschienenfehler
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3 6 Bezahlter SPI Volume-Fehler
  • BIOS auf die neueste Version aktualisieren
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Hilfe zu erhalten.
3 7 ME-Fehler
  • Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
4 2 Problem mit der CPU-Stromkabelverbindung
  • Schließen Sie das CPU-Stromkabel wieder an.
  • Troubleshooting des BIST der Stromversorgungseinheit (PSU)
  • Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Hilfe zu erhalten.

Zurück zum Anfang

Diagnose-LEDs für die Inspiron Laptop-Serie (2015 bis 2019)

Bei verkauften und unterstützten Tower- und All-in-one-Desktop-PCs (AIO) entspricht die blinkende Betriebsanzeige-LED dem Standardsignaltoncode. Die PLED ist im Allgemeinen weiß.

prod_shot

Hinweis: Klicken Sie auf den Titel des Abschnitts, um den Inhalt anzuzeigen.

Netzschalter-LED Status Energiestatus Beschreibung
Vostro_off_PLED Aus S4 und S5 Die Stromversorgung ist ausgeschaltet. Die LED leuchtet nicht.
Vostro_blink_amber_PLED Orange blinkend - Anfangszustand der STATE nach dem Einschalten. Entnehmen Sie der oben aufgeführten Tabelle die Diagnoseempfehlungen für das Muster der gelben Anzeige und mögliche Fehler.
Vostro_amber_PLED Stetig gelb - Der zweite LED-Status beim Einschalten zeigt an, dass das POWER_GOOD Signal aktiv ist. Es ist wahrscheinlich, dass die Stromversorgung in Ordnung ist.
Vostro_blink_white_PLED Weiß blinkend S1 und S3 Das Gerät befindet sich in einem Energiesparzustand, entweder S1 oder S3. Dies deutet nicht auf einen Fehlerzustand hin.
Vostro_white_PLED Stetig weiß S0 Das Gerät befindet sich im S0-Status. Dies ist der normale Betriebszustand eines funktionierenden Rechners. Die LED wechselt durch das BIOS in diesen Status und gibt damit an, das mit dem Abrufen von Opcodes begonnen wurde.

Beispiel: Inspiron 660s, 3252s bis 3655s und 20 AIO bis 27 AIO

Signaltoncodes für die Diagnose
LED Status Signaltoncode Ursache Lösungsvorschlag
Vostro_blink_amber_PLED 1 BIOS-ROM-Prüfsummentest läuft oder ist fehlgeschlagen Wenden Sie sich an den technischen Support.
Vostro_blink_amber_PLED 2 Es wurden keine Speichermodule erkannt. Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
Vostro_blink_amber_PLED 3 Chipsatzfehler
Uhrzeittest ist fehlgeschlagen
Gate A20-Fehler
Super-E/A-Chipfehler.
Fehler beim Testen des Tastatur-Controllers		 Wenden Sie sich an den technischen Support.
Vostro_blink_amber_PLED 4 Lese-/Schreibfehler RAM Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
Vostro_blink_amber_PLED 5 Fehler der Echtzeituhr Ersetzen Sie die CMOS-Batterie und wenden Sie sich an den technischen Support, wenn das Problem weiterhin besteht.
Vostro_blink_amber_PLED 6 Fehler beim Testen des Video-BIOS Führen Sie Dell Diagnostics aus.
Vostro_blink_amber_PLED 7 CPU-Cache-Test ist fehlgeschlagen Wenden Sie sich an den technischen Support.

Zurück zum Anfang

Diagnose-LEDs für die Inspiron Laptop-Serie (2008 bis 2015)

In dieser Serie wurden Betriebsschalter-LED-Status und Signaltoncodes verwendet. Die PLED ist im Allgemeinen weiß.

prod_shot

Hinweis: Klicken Sie auf den Titel des Abschnitts, um den Inhalt anzuzeigen.

LED Status Systemstatus Vorgeschlagener nächster Schritt
Aus Vostro_off_PLED Das Gerät ist entweder ausgeschaltet oder wird nicht mit Strom versorgt. Troubleshooting bei Problemen mit fehlendem Strom
Orange blinkend Vostro_blink_amber_PLED Der Desktop-PC wird mit Strom versorgt, ein Gerät ist möglicherweise fehlerhaft oder falsch installiert. Troubleshooting eines: Kein POST-Fehler
Stetig gelb Vostro_amber_PLED Das Gerät befindet sich im Standby-Modus. Drücken Sie eine Taste auf der Tastatur, bewegen Sie die Maus oder drücken Sie den Netzschalter, um den Normalbetrieb fortzusetzen. Wenn das Problem weiterhin besteht, hören Sie auf einen Signaltoncode.
Stetig weiß Vostro_white_PLED Das Gerät ist eingeschaltet und funktioniert einwandfrei. Wenn das Gerät nicht reagiert, beheben Sie eines: Kein Start oder Kein Bild

Inspiron 535s bis 710s und One 19s zu One (2310)

Signaltoncodes für die Diagnose
Signaltoncode Ursache Lösungsvorschlag
1 BIOS-ROM-Prüfsummentest läuft oder ist fehlgeschlagen Wenden Sie sich an den technischen Support.
2 Es wurden keine Speichermodule erkannt. Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
3 Chipsatzfehler
Uhrzeittest ist fehlgeschlagen
Gate A20-Fehler
Super-E/A-Chipfehler.
Fehler beim Testen des Tastatur-Controllers		 Wenden Sie sich an den technischen Support.
4 Lese-/Schreibfehler RAM Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
5 Fehler der Echtzeituhr Ersetzen Sie die CMOS-Batterie und wenden Sie sich an den technischen Support, wenn das Problem weiterhin besteht.
6 Fehler beim Testen des Video-BIOS Führen Sie Dell Diagnostics aus.
7 CPU-Cache-Test ist fehlgeschlagen Wenden Sie sich an den technischen Support.

Zurück zum Anfang

Diagnose-LEDs für die Inspiron Laptop-Serie (vor 2008)

In dieser Serie wurden Betriebsschalter-LED-Status und Signaltoncodes auf Towern und All-in-One-Desktops (AIO) verwendet. Das PLED ist in der Regel blau.

prod_shot

Hinweis: Klicken Sie auf den Titel des Abschnitts, um den Inhalt anzuzeigen.

LED Status Systemstatus Vorgeschlagener nächster Schritt
Aus Vostro_off_PLED Das Gerät ist entweder ausgeschaltet oder wird nicht mit Strom versorgt. Troubleshooting bei Problemen mit fehlendem Strom
Orange blinkend Vostro_blink_amber_PLED Das Gerät wird mit Strom versorgt, ein Gerät ist möglicherweise fehlerhaft oder falsch installiert. Troubleshooting, wenn kein POST möglich ist
Stetig gelb Vostro_amber_PLED Das Gerät einschließlich des Netzteils ist fehlerhaft. Troubleshooting, wenn kein POST möglich ist
Blau blinkend Vostro_blink_blue_PLED Das Gerät befindet sich im Standby-Modus. Drücken Sie eine Taste auf der Tastatur, bewegen Sie die Maus oder drücken Sie den Netzschalter, um den Normalbetrieb fortzusetzen. Wenn das Problem weiterhin besteht, hören Sie auf einen Signaltoncode.
Leuchtet blau Vostro_blue_PLED Das Gerät ist eingeschaltet und funktioniert einwandfrei. Wenn das Gerät nicht reagiert, beheben Sie eines: Kein Start oder Kein Bild

Inspiron 518s bis 530s

Signaltoncodes für die Diagnose
Signaltoncode Ursache Lösungsvorschlag
1 BIOS-ROM-Prüfsummentest läuft oder ist fehlgeschlagen Wenden Sie sich an den technischen Support.
2 Es wurden keine Speichermodule erkannt. Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
3 Chipsatzfehler
Uhrzeittest ist fehlgeschlagen
Gate A20-Fehler
Super-E/A-Chipfehler.
Fehler beim Testen des Tastatur-Controllers		 Wenden Sie sich an den technischen Support.
4 Lese-/Schreibfehler RAM Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
5 Fehler der Echtzeituhr Ersetzen Sie die CMOS-Batterie und wenden Sie sich an den technischen Support, wenn das Problem weiterhin besteht.
6 Fehler beim Testen des Video-BIOS Führen Sie Dell Diagnostics aus.
7 CPU-Cache-Test ist fehlgeschlagen Wenden Sie sich an den technischen Support.

Zurück zum Anfang

Akustische Signalcodes für Inspiron Laptop

Zusätzlich zu den verschiedenen Arten von Diagnose-LEDs gibt es bei Modellen dieser Systeme mehrere akustische Signaltoncodes.

Diese Codes werden herstellerübergreifend verwendet und sind seit geraumer Zeit unverändert.

Die Legende für diese Codes befindet in der Tabelle unten.

Hinweis: Klicken Sie auf den Titel des Abschnitts, um den Inhalt anzuzeigen.

Signaltoncodes für die Diagnose
Code Ursache Lösungsvorschlag
1 BIOS-ROM-Prüfsummentest läuft oder ist fehlgeschlagen Wenden Sie sich an den technischen Support.
2 Es wurden keine Speichermodule erkannt. Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
3 Chipsatzfehler
Uhrzeittest ist fehlgeschlagen
Gate A20-Fehler
Super-E/A-Chipfehler.
Fehler beim Testen des Tastatur-Controllers		 Wenden Sie sich an den technischen Support.
4 Lese-/Schreibfehler RAM Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
5 Fehler der Echtzeituhr Ersetzen Sie die CMOS-Batterie und wenden Sie sich an den technischen Support, wenn das Problem weiterhin besteht.
6 Fehler beim Testen des Video-BIOS Führen Sie Dell Diagnostics aus.
7 CPU-Cache-Test ist fehlgeschlagen Wenden Sie sich an den technischen Support.

Zurück zum Anfang

Glossar der Akronyme:

In der Tabelle finden Sie Definitionen der Akronyme in diesem Artikel.

Akronyme Definition
BIOS Grundlegendes Ein-/Ausgabesystem
CFG Ressourcenkonfiguration
CPU Zentrale Recheneinheit
DIMM DIMM (Dual Inline Memory Modules)
DMA Direkter Speicherzugriff
EC Integrierter Controller
HECI Host-Embedded-Controller-Schnittstelle
LCD Flüssigkristallanzeige
LED- Leuchtdiode
MBF Hauptplatinenfehler
MBIST Integrierter Arbeitsspeicher-Selbsttest
ME Management-Engine
MEM Speicher
NVRAM Nichtflüchtiger Direktspeicherzugriff
PCI Peripheral Component Interconnect
POV Aktivität nach Video
PRV Aktivität vor Bildanzeige
Stromversorgungseinheit Stromversorgungseinheit
RAM Direktspeicherzugriff
RCM Wiederherstellungsmodus
ROM Schreibgeschützter Speicher
RTC Echtzeituhr
S0 Betriebszustand des Systems S0 – Dies ist der Funktionszustand, in dem Ihr Windows-Computer normal eingeschaltet ist.
S1 Betriebszustand des Systems S1 – In diesem Ruhezustand wird die CPU gestoppt und Ihr Gerät befindet sich im Stand-by-Modus.
S2 Betriebszustand des Systems S2 – Dieser Zustand ist ähnlich wie S1, außer dass der CPU- und Systemcache verloren gehen, weil der Prozessor nicht mehr mit Strom versorgt wird.
S3 Betriebszustand des Systems S3 – In diesem Zustand werden die Daten im RAM gespeichert, Festplatten und andere Hardware werden heruntergefahren.
S4 Betriebszustand des Systems S4 – In diesem Zustand werden RAM und andere Daten auf der Festplatte gespeichert.
S5 Betriebszustand des Systems S5 – Das System ist ausgeschaltet.
SBIOS Small Board Interface Operating System
SPI Serielle Peripherieschnittstelle
STD Start-Übergabe
STO Speichergerät
TPM-Modul Trusted Platform Module
USB-Anschluss Universal Serial Bus
VID Video

Zurück zum Anfang

Hinweis:
Wenn es sich um einen erkennbaren Code handelt, befolgen Sie die Anweisungen. Halten Sie die Codeinformationen bereit, wenn Sie sich an den Support vor Ort wenden. Die TechnikerInnen benötigen diesen Code für die Fehlerbehebung.

Wenn Sie einen nicht erkennbaren Code sehen, der oben nicht aufgeführt ist, wenden Sie sich bitte umgehend an Ihren lokalen Support.

Zurück zum Anfang
