Identifizieren der korrekten Videoanschlüsse, die auf Ihrem PC verwendet werden, um ein Problem mit der Videowiedergabe zu vermeiden

Inhaltsverzeichnis:

1. Einführung
2. Digital im Vergleich zu Analog
3. Gängige Arten von Displaygeräten
4. Anleitung zum Anschließen des Monitors und Vermeiden eines Grafikfehlers
5. Anschließen mehrerer Kabel für mehrere Displays

Einführung

In diesem Leitfaden werden die Vorteile eines digitalen Signals im Gegensatz zu analogen Signalen und Medien erläutert.

Es zeigt die verschiedenen gängigen Anzeigetypen, die von den meisten unserer NutzerInnen verwendet werden.

Es führt Sie durch die richtige Einrichtung für ein einzelnes Display und zeigt Ihnen, wie Sie Probleme vermeiden, bei denen kein Video auftritt.

Es führt Sie auch durch die richtige Einrichtung für mehrere Displays.

Dies ist eine allgemeine Anleitung. Die empfohlenen Schritte sollten es Ihnen ermöglichen, auf jedem Computer sicher zu arbeiten, da Sie wissen, warum Sie jeden Schritt durchführen müssen.

Digital im Vergleich zu Analog

Analoge Signale:

Dies sind alle kontinuierlichen Signale, bei denen das zeitveränderliche Merkmal (variabel) des Signals eine Darstellung einer anderen zeitveränderlichen Größe ist. (Zum Beispiel: Analog zu einem anderen zeitveränderlichen Signal.) Es unterscheidet sich von einem digitalen Signal durch kleine Schwankungen im Signal, die sinnvoll sind.

Digitale Signale:

Diese verwenden diskrete (diskontinuierliche) Werte. Im Gegensatz dazu verwenden nicht-digitale (oder analoge) Computer einen kontinuierlichen Wertebereich, um Informationen darzustellen. Obwohl digitale Darstellungen diskret sind, können die dargestellten Informationen entweder diskret sein, wie Zahlen oder Buchstaben, oder kontinuierlich, wie Töne, Bilder und andere Messungen kontinuierlicher Systeme.

Was bedeutet das für die Kunden?

Das häufigste analoge Kabel, das noch verwendet wird, ist VGA. Die Unterstützung für diesen Standard sollte mit Windows 7 eingestellt werden. Es ist jedoch immer noch weit verbreitet und der Support wurde über Windows 10 fortgesetzt. Obwohl es immer noch weit verbreitet ist, bedeutet das nicht, dass es eine gute Schnittstelle ist.

Die Vorteile der Verwendung eines digitalen Kabels hängen vom verwendeten Kabeltyp und der verwendeten Schnittstelle/Norm ab. Diese variieren durch DVI-, HDMI-, DisplayPort- und Thunderbolt-Kabel, Anschlüsse und Standards. Im Allgemeinen gibt es jedoch bestimmte Vorteile für alle digitalen Kabel und Grafikkarten. Zum Beispiel:

• Konsistenteres Signal
• Höhere Bildschirmauflösung und schnellere Bildwiederholfrequenzen
• Längere Kabellängen
• Bessere Kabelabschirmung bedeutet weniger Signalstörungen
• Das Hinzufügen von Audio- und Internetsignalen zum Videosignal
• Mehrfachanzeigen
• Zukunftssicheres Computer-Setup

Aus diesem Grund empfehlen wir immer, den bestmöglichen Standard zu verwenden, der sowohl auf Ihrem Computer als auch auf Ihrem Bildschirm funktioniert.

Wenn Sie weitere Informationen zu den verschiedenen Kabeltypen und deren Eigenschaften wünschen, lesen Sie die folgenden Artikel in unserer Wissensdatenbank:

• Häufig gestellte Fragen (FAQs) zum HDMI-Anschluss an einem Dell Computer
• Häufig gestellte Fragen (FAQs) zum HDMI-Anschluss an einem Dell Computer
• Häufig gestellte Fragen (FAQs) zum Thunderbolt-Anschluss an einem Dell Computer

Wenn Sie eine visuelle Anleitung zum Identifizieren der verschiedenen Kabelanschlüsse und Stecker sehen möchten, lesen Sie den folgenden Artikel:

• Anleitung zu den externen Ports und Anschlüssen an einem Dell Computer

Gängige Arten von Displaygeräten

Es sind 2 verschiedene Arten von Rack-Schienen verfügbar: Je jünger es hergestellt wurde, desto fortschrittlicher ist seine Qualität und Funktion. Die folgende Tabelle zeigt einige Beispiele – beginnend mit den ältesten bis hin zu neueren Modellen:

CRT-Monitor:
Projektoren
Flachbildschirmen
Breitbild-Flachbildschirm:
Geschwungener Breitbildmonitor:
High-Definition-Fernsehen:

Anleitung zum Anschließen des Monitors und Vermeiden eines Grafikfehlers

Wenn Sie beim Einrichten eines Displays auf einem Computer nicht die richtigen Fragen stellen und beantworten, tritt möglicherweise ein Problem vom Typ "Kein Bild" auf. Ich führe Sie durch die richtigen Fragen, die Sie unten stellen sollten. Ich zeige Ihnen einige der gängigsten Methoden, um einen neuen Computer und ein neues Display einzurichten.

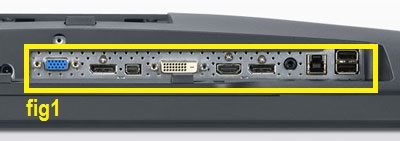

1. Überprüfen Sie die Rückseite des Displays und ermitteln Sie, welche Anschlusstypen und Videokabeltypen Ihnen zur Verfügung stehen. (Es gibt mehr als einen Anschluss auf dem Bildschirm (Siehe Abbildung 1) und entsprechende Kabel (Siehe Abbildung 2) sind im Lieferumfang des Bildschirms enthalten.)

   • Anhand der in Abschnitt 2 verlinkten Anleitungen können Sie herausfinden, welcher Anschluss und Kabeltyp am besten für Sie verfügbar ist.

   • Sie passen diesen Anschluss mit einem Anschluss des Computers oder Geräts an, an den bzw. das Sie den Bildschirm anschließen möchten.

   • (Es ist möglich, Konvertierungskabel zu erwerben (siehe Abbildung 3), mit denen Sie ein Kabel mit verschiedenen Anschlüssen anschließen können, die über kompatible Videostandards verfügen. Wir gehen nicht weiter darauf ein, außer zu sagen, dass es möglich ist. Diese Kabel sind jedoch nicht standardmäßig im Lieferumfang der Geräte enthalten.)



2. Ist in Ihrem Computer eine zusätzliche Grafikkarte installiert oder ist die integrierte Grafikkarte der einzige verfügbare Anschluss? (Grafikkarten können mehrfach vorhanden sein und mehr als einen Optionssteckplatz auf Ihrem Computer ausfüllen (siehe Abbildung 4). Überprüfen Sie die Rückseite Ihres Desktop-PCs, Laptops oder die Rückseite Ihrer Dockingstation (bei Verwendung eines geschlossenen Laptops) und ermitteln Sie, welche Videoanschlüsse verfügbar sind. (Überprüfen Sie, ob Videoanschlüsse mit einer Plastikkappe blockiert sind?)

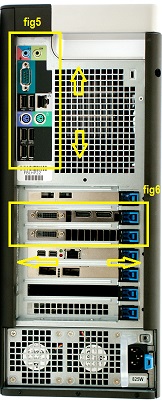

   • Wenn der Computer wie ein Tower aufgestellt wird, verlaufen die integrierten Videoanschlüsse in der Regel bei Desktop-Computern in einem vertikalen Streifen (siehe Abbildung 5). Die Videoanschlüsse einer eingebauten Grafikkarte verlaufen horizontal (siehe Abbildung 6).

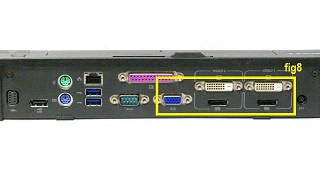

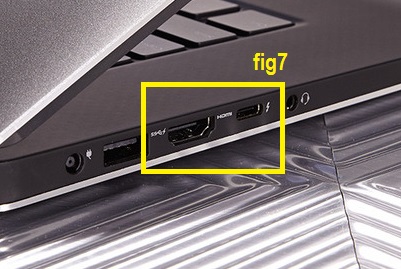

   • Es ist möglich, zusätzliche Grafikkarten zu Laptops (Siehe Abbildung 7) und Dockingstationen (Siehe Abbildung 8) hinzuzufügen. Im Allgemeinen sollten Sie den besten verfügbaren Videoanschluss auswählen, um mit dem Dock zu arbeiten.



3. Wenn eine Grafikkarte installiert ist, wählen Sie den besten verfügbaren Anschluss der Karte aus, der dem Anschluss und Kabel am Bildschirm entspricht, und schließen Sie das richtige Videokabel zwischen den beiden Anschlüssen an. (Stellen Sie sicher, dass sowohl der Computer als auch das Display mit Strom versorgt werden.) Wenn keine Karte installiert ist, wählen Sie den besten verfügbaren Anschluss aus den integrierten Anschlüssen aus und ordnen Sie ihn dem Anschluss und Kabel des Displays zu.

4. Wenn eine Grafikkarte installiert ist (siehe Abbildung 9), deaktivieren die meisten Computer die integrierten Videoanschlüsse im System-BIOS. Sie können das BIOS auf einem Dell Computer aufrufen, indem Sie kurz auf die Taste F2 tippen, bevor der Computer den POST ausführt. Sie können diese Option manuell deaktivieren. Dies sollten Sie jedoch nur tun, wenn der integrierte Anschluss der einzige ist, den Sie einem Anschluss auf dem Display zuordnen können. (Sie können dies tun, wenn Sie mehrere Displays einrichten und mehrere Videoanschlüsse für die Verbindung benötigen.)



5. Sobald Sie alles angeschlossen und Ihren Computer eingeschaltet haben, müssen Sie die Videoausgabe konfigurieren. Der Videoabschnitt des Windows-Betriebssystems übernimmt dies für die integrierte Videoanzeige. Bei zusätzlichen Grafikkarten gibt es in der Regel ein proprietäres Konfigurationsprogramm, das Sie stattdessen verwenden können. Wenn nur ein Bildschirm installiert ist, müssen Sie in erster Linie die richtige Auflösung und Bildwiederholfrequenz für Ihren Bildschirmtyp einstellen.

Anschließen mehrerer Kabel für mehrere Displays

Das Anschließen und Einrichten mehrerer Displays auf Ihrem Computer beginnt wie in Abschnitt 4. Je nachdem, wie viele Displays Sie anschließen möchten, sind einige zusätzliche Schritte erforderlich.

• Wie viele Videoanschlüsse verfügbar sind
• Wie viele Videokanäle vom integrierten Videochip verfügbar sind
• Wie viele Videokanäle vom Add-on-Videochip verfügbar sind
• Welche Ausrüstung steht dir zur Verfügung?

1. Überprüfen Sie die Rückseite des Displays und ermitteln Sie, welche Anschlusstypen und Videokabeltypen Ihnen zur Verfügung stehen. (Es gibt mehr als einen Anschluss auf jedem Bildschirm (Siehe Abbildung 1) und entsprechende Kabel (siehe Abbildung 2) werden mit den Bildschirmen geliefert.)

   • Anhand der in Abschnitt 2 verlinkten Leitfäden können Sie herausfinden, welches die besten Anschlüsse und Kabeltypen sind, die Ihnen zur Verfügung stehen.

   • Passen Sie diese Anschlüsse denen des Computers an, an den Sie die Bildschirme anschließen möchten.

   • (Es ist möglich, Konvertierungskabel zu erwerben (siehe Abbildung 3), mit denen Sie ein Kabel mit verschiedenen Anschlüssen anschließen können, die über kompatible Videostandards verfügen. Wir gehen nicht weiter darauf ein, außer zu sagen, dass es möglich ist. Diese Kabel sind jedoch nicht standardmäßig im Lieferumfang der Geräte enthalten.)

2. Ist in Ihrem Computer eine Add-on-Grafikkarte eingebaut oder ist der integrierte Videoanschluss der einzige, der verfügbar ist? (Grafikkarten können mehrfach vorhanden sein und mehr als einen Optionssteckplatz auf Ihrem Computer ausfüllen (siehe Abbildung 4). Überprüfen Sie die Rückseite Ihres Desktop-PCs, die Rückseite Ihrer Dockingstation oder die Vorder- und Seitenansicht Ihres Laptops und ermitteln Sie, welche Videoanschlüsse verfügbar sind. (Überprüfen Sie, ob Videoanschlüsse mit einer Plastikkappe blockiert sind?)

   • Wenn der Computer wie ein Tower aufgestellt ist, verlaufen die integrierten Videoanschlüsse in der Regel bei Desktop-Computern in einem vertikalen Streifen (siehe Abbildung 5), während die Videoanschlüsse einer eingebauten Grafikkarte horizontal verlaufen. Siehe figure.6.

   • Es ist möglich, zusätzliche Grafikkarten zu Laptops (Siehe Abbildung 7) und Dockingstationen (Siehe Abbildung 8) hinzuzufügen. Im Allgemeinen sollten Sie den besten verfügbaren Videoanschluss auswählen. Bei Laptops wird jedoch in der Regel eine kompatible Dockingstation benötigt, um mehr als einen externen Bildschirm direkt anzuschließen. Denken Sie jedoch daran, dass bei geöffnetem Laptop und eingeschaltetem integrierten Bildschirm das LCD plus ein externer Bildschirm als zwei Displays zählen.

3. Wenn eine Grafikkarte (Siehe Abbildung 9) installiert ist, wählen Sie die besten verfügbaren Anschlüsse der Karte aus, die zu den Anschlüssen und Kabeln der Displays passen, und schließen Sie das richtige Videokabel zwischen den verschiedenen Anschlüssen an. Hier würden Sie die BIOS-Option deaktivieren und die integrierten Videoanschlüsse ausschalten, damit Sie sie zusätzlich zu denen der Grafikkarte verwenden können. (Stellen Sie sicher, dass sowohl der Computer als auch die Bildschirme mit Strom versorgt werden.) Wenn keine Karte installiert ist, können Sie möglicherweise nur ein externes Display einbauen, wenn der Computer nicht über mehrere integrierte Videoanschlüsse und die Kanäle verfügt, um sie separat zu verwenden.

4. Nachdem Sie alles angeschlossen und den Computer eingeschaltet haben, müssen Sie die Videoausgänge konfigurieren. Der Videoabschnitt des Windows-Betriebssystems übernimmt dies für die integrierte Videoanzeige. Bei zusätzlichen Grafikkarten gibt es in der Regel ein proprietäres Konfigurationsprogramm, das Sie stattdessen verwenden können. Wenn mehrere Bildschirme angeschlossen sind, liegt dies in folgenden Fällen vor:

   • Einstellen der richtigen Auflösung und Bildwiederholfrequenz für jeden Bildschirmtyp.

   • Einstellen, ob sich Bildschirme im Erweiterungs- oder Klonmodus befinden:

     Erweitern:

     Dies ist ein Modus, in dem der Desktop über mehrere Bildschirme erweitert wird.

     Klonen:

     Dies ist ein Modus, in dem der Desktop auf mehreren Bildschirmen identisch ist, die alle dasselbe anzeigen.

   • Einstellen der Bildschirme in die richtige Reihenfolge und Position. (So kann Ihr Cursor im Erweiterungsmodus über jeden Bildschirm navigieren.)

   • Auswahl zwischen Hoch- und Querformat je nach Bildschirmposition:

     Hochformat

     Dies ist der Modus, in dem die Längsseiten des Rechtecks vertikal sind.

     Querformat

     Dies ist der Modus, in dem die Längsseiten des Rechtecks horizontal sind.
