Management und Konfiguration von RAID-Arrays mit UEFI LSI MegaRAID

Zusammenfassung: In diesem Artikel werden die erforderlichen Schritte zur Verwaltung Ihres Intel Virtual RAID auf LSI MegaRAID-Controllern in der UEFI-Konfiguration (Unified Extensible Firmware Interface) Ihres Dell Computers beschrieben. ...

Betroffene Produkte

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.

Andere Ressourcen ansehen

Weisungen

Hinweis: Dieser Artikel gilt für Dell Precision Workstation- und OptiPlex-Computer. Weder LSI-Karten noch Intel Virtual RAID on CPU (VROC)-Lösungen werden in PowerEdge-Serverumgebungen unterstützt.

Hinweis: Intel VROC hat spezifische Umgebungsanforderungen. Weitere Informationen zu geeigneter Hardware und Konfiguration finden Sie in der Kurzkonfigurationsanleitung für Intel VROC (VMD NVMe RAID).

Dieser Hyperlink führt Sie zu einer Website außerhalb von Dell Technologies.

Zugriff auf den RAID-Controller

Hinweis: Die mit Intel Virtual RAID on CPU (Intel VROC) RAID-Controllern in der UEFI-Konfiguration (Unified Extensible Firmware Interface) verbundenen Speichergeräte können mithilfe der ePSA-Diagnose des Dell Computers, auf dem der Controller installiert ist, erkannt und getestet werden.

Drücken Sie beim Starten des Computers langsam die Taste F12, bis die Meldung "Entering the one-time boot configuration" oben rechts auf dem Bildschirm angezeigt wird. Wählen Sie mithilfe der Pfeiltasten die Option "Device Configuration" aus und drücken Sie dann die Eingabetaste . Dadurch wird das System-Setup mit den UEFI-Konfigurationsoptionen für Ihren LSI MegaRAID RAID-Controller geöffnet.

UEFI VROC LSI MegaRAID 1

RAID-Volume erstellen

Hinweis: In diesem Beispiel wurden zwei SATA-Laufwerke mit 10 TB verwendet, um ein RAID 0 zu erstellen. Es werden nur RAID-Optionen angezeigt, die der Anzahl der installierten Laufwerke entsprechen.

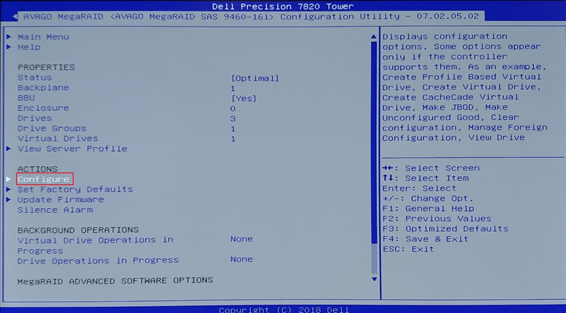

Das Menü zum Konfigurieren des RAID-Arrays ist ausgeblendet. Verwenden Sie den Pfeil nach links und klicken Sie einmal, um zum folgenden Menü zu gelangen (Sie können auch den Rechtspfeil verwenden, allerdings sind mehr Klicks erforderlich, um zum selben Menü zu gelangen). Verwenden Sie dann den Pfeil nach oben oder unten und wählen Sie die Menüoption "Configure". Drücken Sie die erforderlichen Tasten, um fortzufahren.

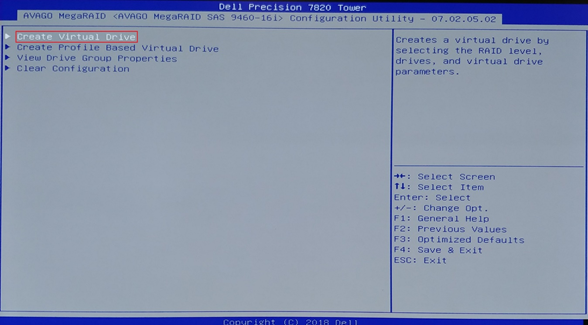

Die Option "Create Virtual Drive" ist bereits hervorgehoben. Drücken Sie die erforderlichen Tasten, um fortzufahren.

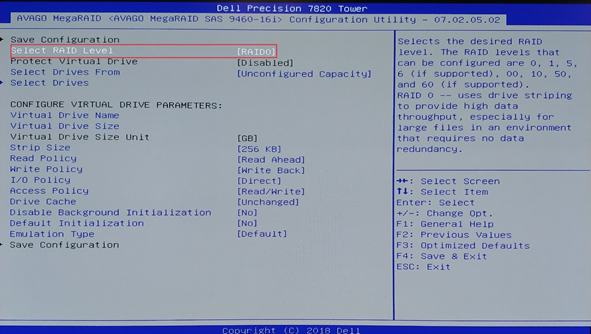

Wählen Sie das RAID-Level. RAID 0 ist standardmäßig ausgewählt und wird in diesem Beispiel beschrieben. Drücken Sie die Eingabetaste , um bei Bedarf einen anderen RAID-Typ auszuwählen. Drücken Sie die Eingabetaste erneut, um zu diesem Menü zurückzukehren.

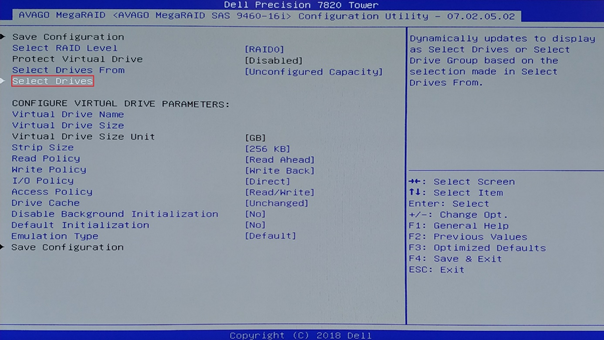

Fügen Sie die physischen Laufwerke für das RAID-Array hinzu. Markieren Sie mit dem Pfeil nach oben oder unten das Menü "Select Drives". Drücken Sie die erforderlichen Tasten, um fortzufahren.
Der nächste Vorgang ist eine mehrstufige Aktion:

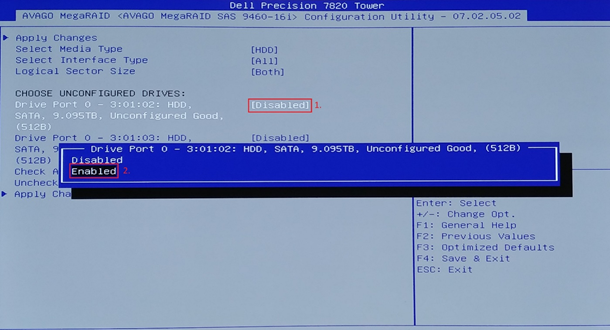

1. Verwenden Sie den Pfeil nach oben oder unten und wählen Sie das erste Laufwerk aus.
2. Drücken Sie die Eingabetaste und ein Pop-up-Menü wird angezeigt.

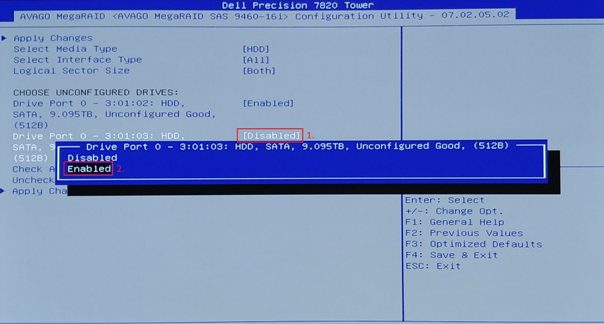

3. Wählen Sie mit dem Pfeil nach oben oder unten "Enabled" aus.
4. Drücken Sie die Taste m, um zum Hauptmenü zurückzukehren.
Wiederholen Sie den Vorgang mithilfe der Pfeiltaste nach oben oder unten , um zusätzliche physische Festplatten zum RAID-Array hinzuzufügen.

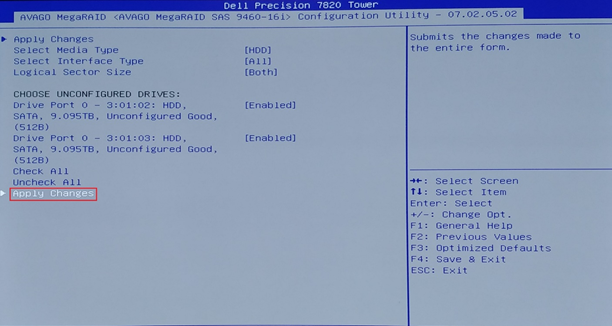

Sobald alle Laufwerke hinzugefügt wurden, verwenden Sie die Aufwärts- oder Abwärtspfeile und markieren Sie die Menüoption "Änderungen übernehmen". Drücken Sie die EINGABETASTE, um fortzufahren.

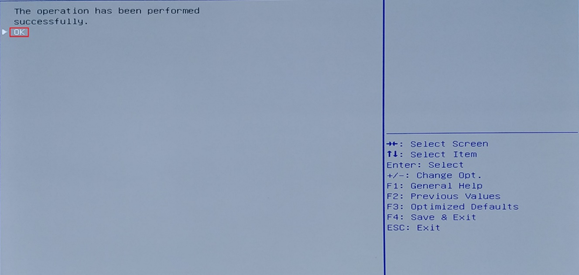

Es wird ein Dialogfeld angezeigt, in dem bestätigt wird, dass der Prozess erfolgreich abgeschlossen wurde. "Ok" ist standardmäßig hervorgehoben. Drücken Sie die erforderlichen Tasten, um fortzufahren.

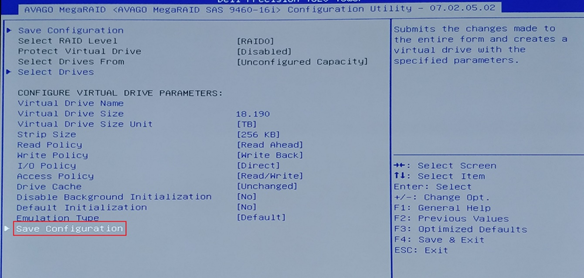

Markieren Sie mithilfe der Pfeile nach oben oder unten das Menü "Konfiguration speichern". Drücken Sie die erforderlichen Tasten, um fortzufahren.
Um die Konfiguration zu bestätigen und anzuwenden, ist ein mehrstufiger Prozess erforderlich:

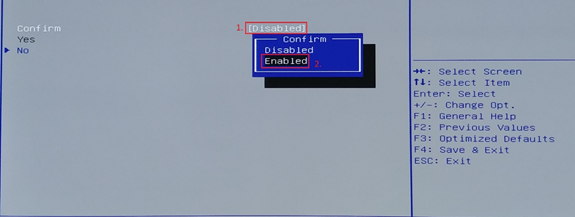

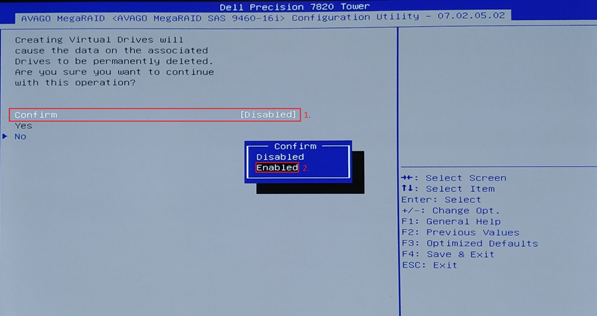

1. Drücken Sie zuerst die Eingabetaste für die Option "Bestätigen" und dann erscheint ein Popup-Menü.
2. Verwenden Sie die Aufwärts- oder Abwärtspfeile und wählen Sie die Option "Enabled".
3. Drücken Sie die Taste m, um zum Hauptmenü zurückzukehren.

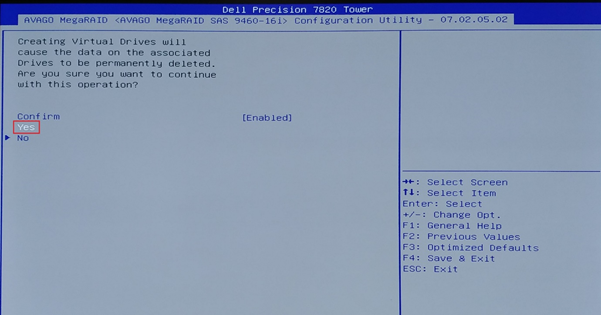

Verwenden Sie die Pfeile nach oben oder unten und markieren Sie die Option "Yes". Drücken Sie die erforderlichen Tasten, um fortzufahren.
Es wird ein Dialogfeld angezeigt, in dem bestätigt wird, dass der Prozess erfolgreich abgeschlossen wurde. "Ok" ist standardmäßig hervorgehoben. Drücken Sie die erforderlichen Tasten, um fortzufahren.

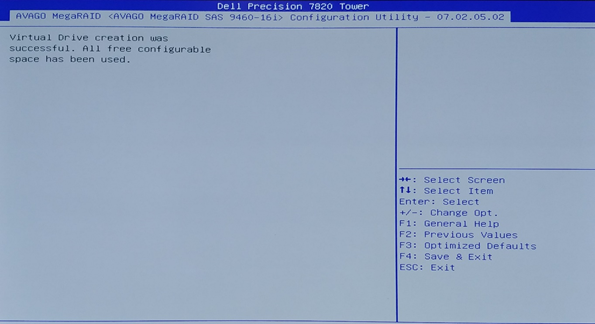

In diesem Beispiel sind keine anderen Laufwerke zur Konfiguration verfügbar, sodass ein Dialogfeld bestätigt, dass die Erstellung des Arrays erfolgreich war und der gesamte freie Speicherplatz verwendet wurde.

Löschen eines RAID-Volumes

Hinweis: Dies wird verwendet, wenn Sie eine RAID-Konfiguration löschen, den Rest jedoch unverändert lassen möchten.

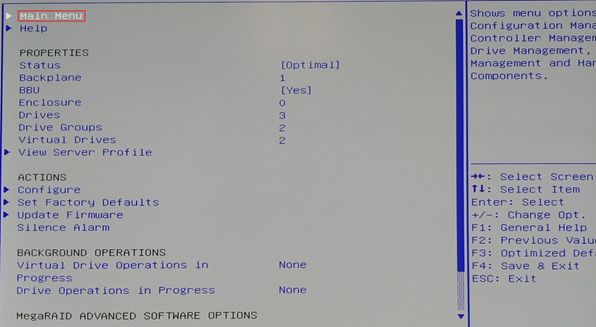

Das Menü zum Konfigurieren des RAID-Arrays ist ausgeblendet. Verwenden Sie denPfeil nach links und klicken Sie einmal, um zum folgenden Menü zu gelangen (Sie können auch den Pfeil nach rechts verwenden, aber dafür sind mehrere Klicks erforderlich, um zum selben Menü zu gelangen). Verwenden Sie die Pfeiltasten nach oben oder unten und wählen Sie die Menüoption "Main Menu" aus und drücken Sie die Eingabetaste , um fortzufahren.

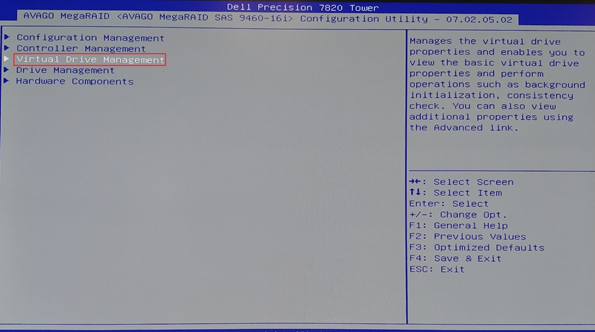

Verwenden Sie im nächsten Menü die Pfeile nach oben oder unten und markieren Sie die Menüoption "Virtual Drive Management" und drücken Sie die Eingabetaste , um fortzufahren.

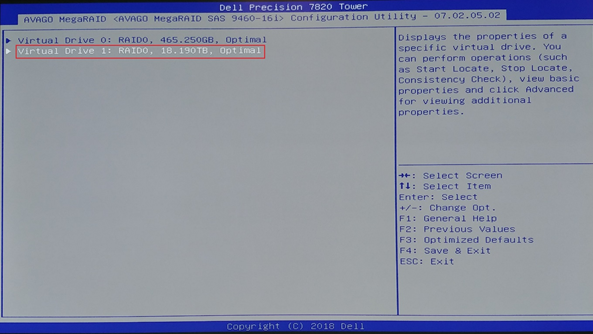

In diesem Menü werden die konfigurierten RAID-Arrays angezeigt. In unserem Beispiel löschen wir das RAID 0 18-TB-Array. Markieren Sie mithilfe der Pfeile nach oben oder unten "Virtual Drive 1". Drücken Sie die erforderlichen Tasten, um fortzufahren.

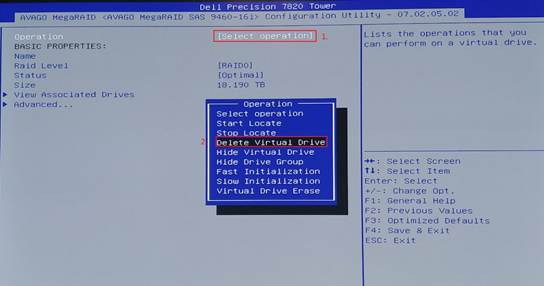

Drücken Sie die Eingabetaste für die 1. Option "Select Operation". Daraufhin wird ein Popup-Menü geöffnet. Verwenden Sie die Aufwärts- oder Abwärtspfeile auf der Tastatur, wählen Sie "Virtuelles Laufwerk löschen" aus und drücken Sie die Eingabetaste .

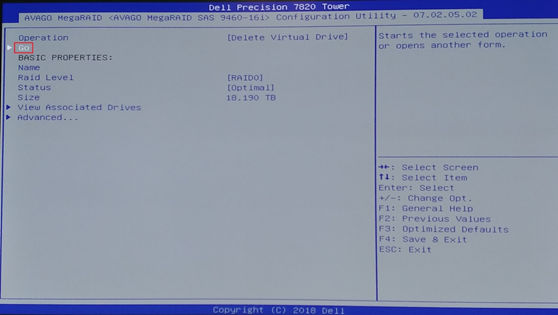

Verwenden Sie als Nächstes die Pfeile nach oben oder unten auf der Tastatur, markieren Sie die Option "Go" und drücken Sie die Eingabetaste , um fortzufahren.
Um die Konfiguration zu bestätigen und anzuwenden, ist ein mehrstufiger Prozess erforderlich:
1. Drücken Sie zuerst die Eingabetaste für die Option "Bestätigen" und dann erscheint ein Popup-Menü.
2. Verwenden Sie die Aufwärts- oder Abwärtspfeile und wählen Sie die Option "Enabled".
3. Drücken Sie die Taste m, um zum Hauptmenü zurückzukehren.

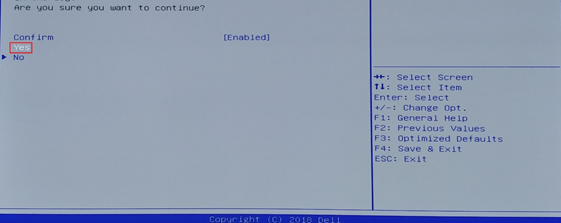

Markieren Sie mithilfe der Pfeile nach oben oder unten die Option "Yes" und drücken Sie die Eingabetaste , um fortzufahren.
Es wird ein Dialogfeld angezeigt, in dem bestätigt wird, dass der Prozess erfolgreich abgeschlossen wurde. "Ok" ist standardmäßig hervorgehoben. Drücken Sie die erforderlichen Tasten, um fortzufahren.

Durchführen einer Konsistenzüberprüfung

Dies wird verwendet, wenn Sie ein RAID 1, 10 oder 5 haben, auf dem Spiegelungs- oder Paritätsbits verwendet werden. Dies ist hilfreich, um fehlerhafte Blöcke auf dem Array zu überprüfen und wiederherzustellen. Dieser Prozess synchronisiert ein RAID-1-Array, das das Betriebssystem enthält, und setzt es in einen Boot-Zustand zurück.

Hinweis: Dieser Vorgang kann mehrere Stunden dauern.

Das Menü zum Konfigurieren des RAID-Arrays ist ausgeblendet. Verwenden Sie den Linkspfeil auf der Tastatur und klicken Sie einmal, um auf das folgende Menü zuzugreifen (Sie können auch den Rechtspfeil verwenden, allerdings sind mehr Klicks erforderlich, um zum selben Menü zu gelangen). Verwenden Sie den Pfeil nach oben oder unten und wählen Sie die Menüoption "Main Menu" aus und drücken Sie die Eingabetaste , um fortzufahren
Verwenden Sie im nächsten Menü die Pfeile nach oben oder unten und markieren Sie die Menüoption "Virtual Drive Management" und drücken Sie die Eingabetaste , um fortzufahren

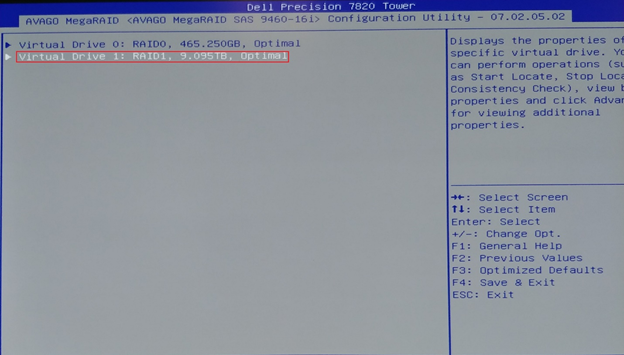

In diesem Menü sehen Sie Ihre konfigurierten RAID-Arrays. In unserem Beispiel löschen wir das RAID 0 18-TB-Array. Markieren Sie mithilfe der Pfeile nach oben oder unten auf der Tastatur "Virtual Drive 1" und drücken Sie die Eingabetaste , um fortzufahren.

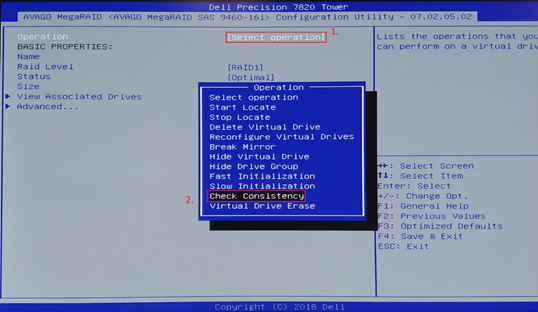

Drücken Sie die Eingabetaste für die erste Option "Vorgang auswählen". Daraufhin wird ein Popup-Menü geöffnet. Verwenden Sie die Pfeile nach oben oder unten , wählen Sie "Check Consistency" aus und drücken Sie die Eingabetaste .

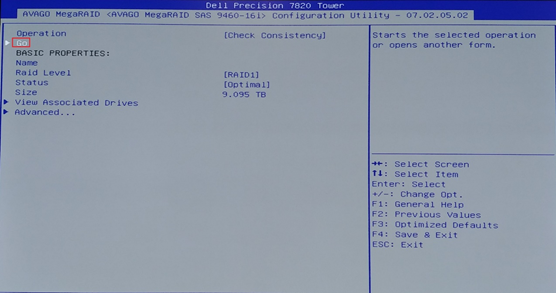

Verwenden Sie als Nächstes die Pfeile nach oben oder unten und markieren Sie die Option "Go" und drücken Sie die Eingabetaste , um fortzufahren.
Das Bestätigen und Anwenden der Konfiguration erfordert einen mehrstufigen Prozess:
1. Drücken Sie zuerst die Eingabetaste für die Option "Bestätigen" und dann wird ein Popup-Menü angezeigt.
2. Verwenden Sie die Aufwärts- oder Abwärtspfeile und wählen Sie die Option "Enabled".
3. Drücken Sie die Taste m, um zum Hauptmenü zurückzukehren.
Markieren Sie mit den Pfeiltasten nach oben oder unten die Option "Yes" und drücken Sie dann die Eingabetaste , um fortzufahren.

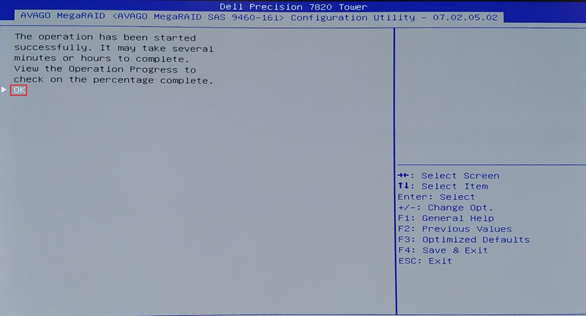

Ein Dialogfeld, in dem bestätigt wird, dass der Vorgang erfolgreich gestartet wurde, sollte angezeigt werden. "Ok" ist standardmäßig hervorgehoben. Drücken Sie die erforderlichen Tasten, um fortzufahren.

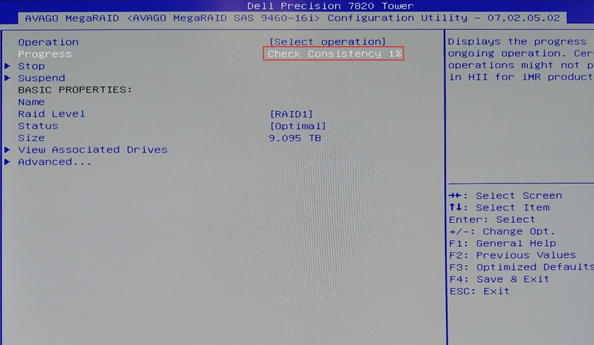

Das vorherige Menü wird mit einer Fortschrittsleiste für die Konsistenzprüfung angezeigt. Wenn der Vorgang abgeschlossen ist, drücken Sie die Taste F4 , um den Vorgang zu speichern und zu beenden.
