VxRail: Modelle zu Dell PowerEdge-Modellen

Dieser Artikel soll dazu beitragen, die zugrunde liegende PowerEdge-Hardware von VxRail besser zu identifizieren, sei es, um zu ermitteln, welche Treiber vom Dell Support heruntergezogen werden müssen, oder um das Personality-Modul zu flashen, wenn die Hauptplatine ausgetauscht wird.

16G

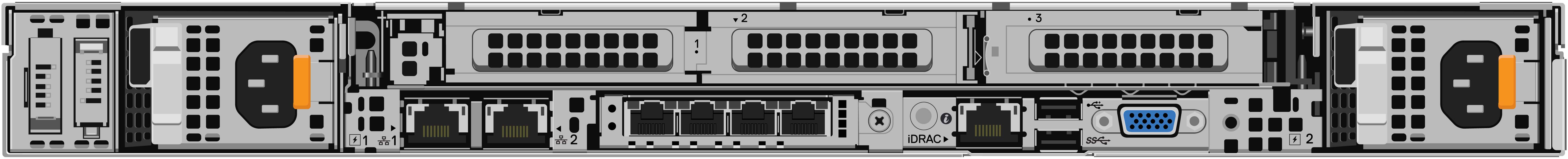

VxRail (Intel) VE-660 / (AMD) VE-6625 PowerEdge R660

Bemerkenswerte Funktionen Sowohl Intel- als auch AMD-basierte Systeme verwenden dieselbe PowerEdge-Modellnummer R660 Das Suffix VE steht für eine Kombination aus V (VDI) und E (everything), da der VE-660 mit GPUs im Outfield eingesetzt werden kann  Dies kann mit All-Flash- oder Hybrid-Storage-Konfigurationen geliefert werden Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät BOSS M.2-Laufwerke sind Hot-Swap-fähig über die Rückseite des Systems auf der Rückseite links des Systems BOSS M.2-Laufwerke werden auf einem "Kartenträger" installiert, der von der Rückseite in einen BOSS-Modulsteckplatz eingesetzt wird iDRAC und rückseitige USB und VGA sind in ein rückseitiges I/O (RIO)-Modul integriert und sind abnehmbar oder austauschbar Abgesehen von den NICs, die vom OCP-Modul bereitgestellt werden, ist ein entfernbares 2x1gb LAN On Motherboard (LOM) enthalten, das von einem BCM5720-Chipsatz angetrieben wird Verwendet HBA 355e als Storage-Controller Nutzt iDRAC9 Verwendet OCP 3.0

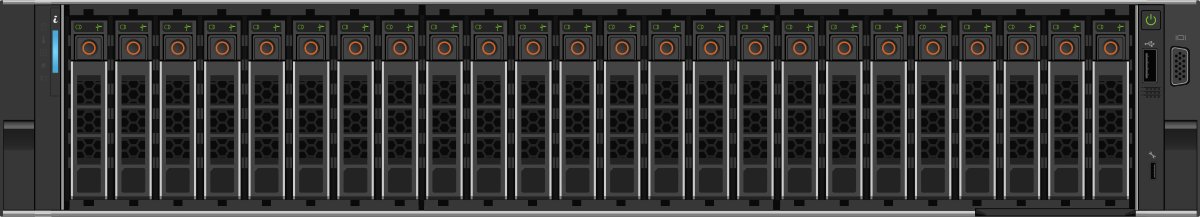

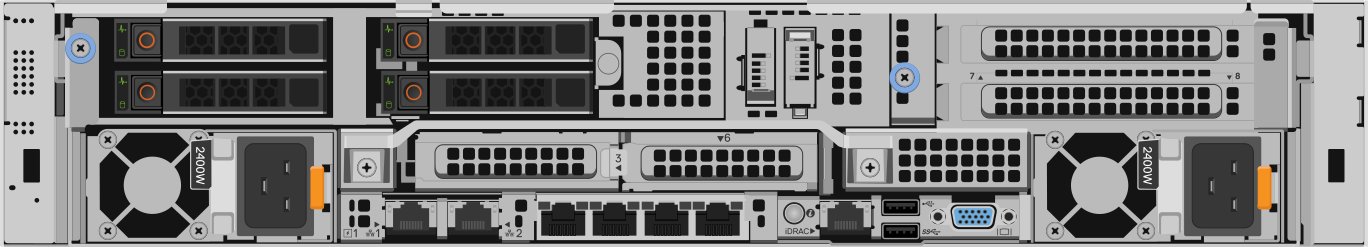

VxRail (Intel) VP-760/ (AMD) VP-7625 (Intel) PowerEdge R760 / (AMD) PowerEdge R7625

Bemerkenswerte Funktionen In Nicht-GPU-Konfigurationen (Bild unten) wird ein rückseitiger 4x2,5-Zoll-Flex-Schacht hinzugefügt, sodass weitere 4 Laufwerke installiert werden können, was bis zu 28 Laufwerke ermöglicht In der Konfiguration mit hinterem Flex-Bay sind zusätzliche 3 Hot-Swap-fähige Lüfter im hinteren Flex-Bay installiert. Versand nur in All-Flash-basiertem Storage Das Suffix VE steht für die Kombination aus V (VDI) und P (Performance). Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät BOSS M.2-Laufwerke sind Hot-Swap-fähig von der Rückseite des Systems in der Mitte über dem PCI-Steckplatz 6 mit halber Bauhöhe (mit hinterem Flex-Schacht) über dem PCI-Steckplatz 3 mit halber Bauhöhe (ohne hinteren Flex-Schacht) BOSS M.2-Laufwerke werden auf einem "Kartenträger" installiert, der von der Rückseite in einen BOSS-Modulsteckplatz eingesetzt wird iDRAC und rückseitige USB und VGA sind in ein rückseitiges I/O (RIO)-Modul integriert und sind abnehmbar oder austauschbar Abgesehen von den NICs, die vom OCP-Modul bereitgestellt werden, ist ein entfernbares 2x1gb LAN On Motherboard (LOM) enthalten, das von einem BCM5720-Chipsatz angetrieben wird Cachelaufwerke befinden sich auf der Rückseite des Systems und werden im hinteren 2,5-Zoll-FlexBay-Schacht installiert. Nutzt HBA 355e als Storage-Controller Es ist kein IDSDM-Remote-RASR oder ein vorbereiteter RASR-USB für RASR erforderlich Nutzt iDRAC9 Verwendet OCP 3.0



15G

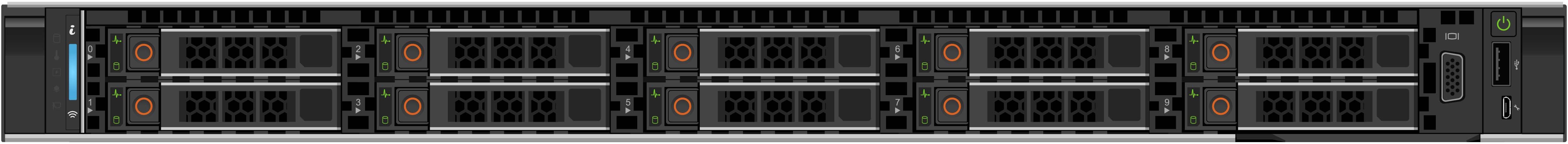

VxRail E660(F)(N) / (Intel) E665(F)(N) / (AMD) E665(F)(N) PowerEdge R650 / (Intel) PowerEdge R6515 / (AMD) PowerEdge R6525

Bemerkenswerte Funktionen Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät BOSS M.2-Laufwerke sind Hot-Swap-fähig über die Rückseite des Systems auf der Rückseite links des Systems BOSS M.2-Laufwerke werden auf einem "Kartenträger" installiert, der von der Rückseite in einen BOSS-Modulsteckplatz eingesetzt wird iDRAC und rückseitige USB und VGA sind in ein rückseitiges I/O (RIO)-Modul integriert und sind abnehmbar oder austauschbar Abgesehen von den NICs, die vom OCP-Modul bereitgestellt werden, ist ein entfernbares 2x1gb LAN On Motherboard (LOM) enthalten, das von einem BCM5720-Chipsatz angetrieben wird Nutzt HBA 355e als Storage-Controller Nutzt iDRAC9 Verwendet OCP 3.0

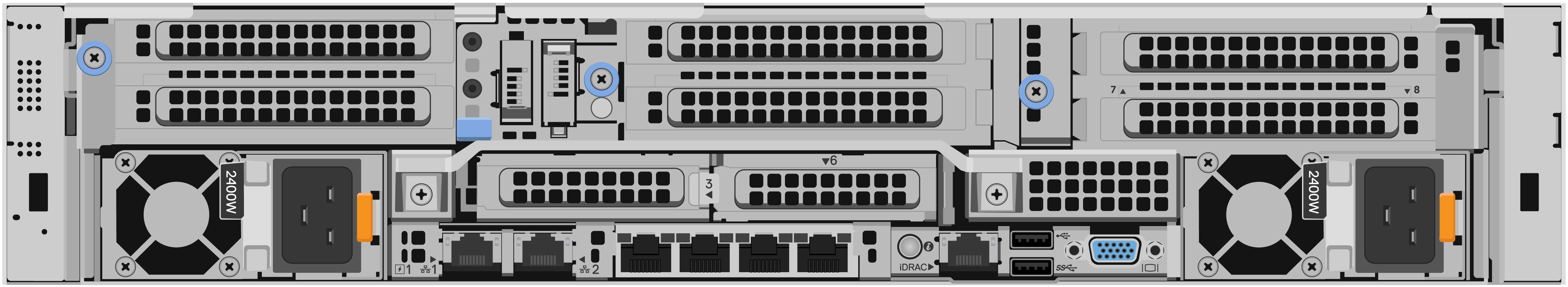

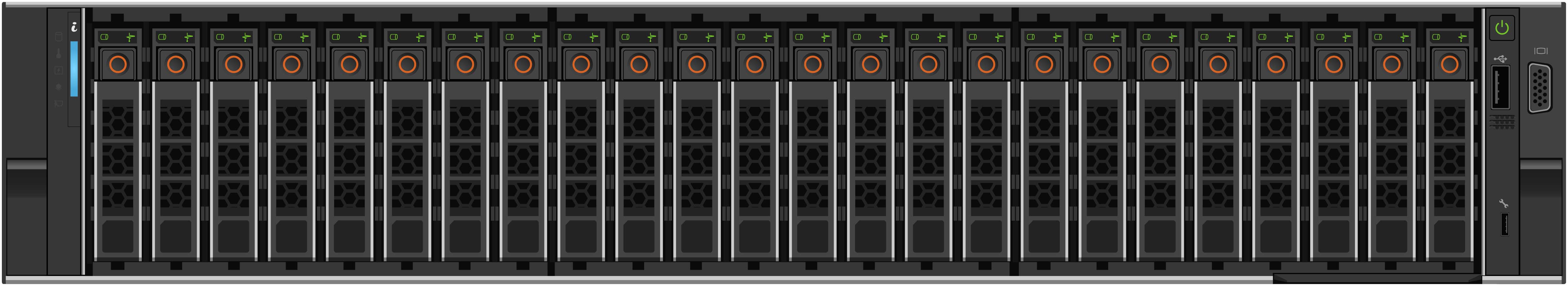

VxRail (Intel)(P)(V)670(F)(N)/(AMD)(P)675(F/N) (Intel) PowerEdge R750/(AMD) PowerEdge R7515

Bemerkenswerte Funktionen AMD-Gehäuse sind nur für die All-Flash-NVMe-Serie (F/N) P verfügbar. Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät BOSS M.2-Laufwerke sind Hot-Swap-fähig von der Rückseite des Systems in der Mitte über dem PCI-Steckplatz 3 mit halber Höhe. BOSS M.2-Laufwerke werden auf einem "Kartenträger" installiert, der von der Rückseite in einen BOSS-Modulsteckplatz eingesetzt wird iDRAC und rückseitige USB und VGA sind in ein rückseitiges I/O (RIO)-Modul integriert und sind abnehmbar oder austauschbar Abgesehen von den NICs, die vom OCP-Modul bereitgestellt werden, ist ein entfernbares 2x1gb LAN On Motherboard (LOM) enthalten, das von einem BCM5720-Chipsatz angetrieben wird Nutzt HBA 355e als Storage-Controller Es ist kein IDSDM-Remote-RASR oder ein vorbereiteter RASR-USB für RASR erforderlich Nutzt iDRAC9 Verwendet OCP 3.0

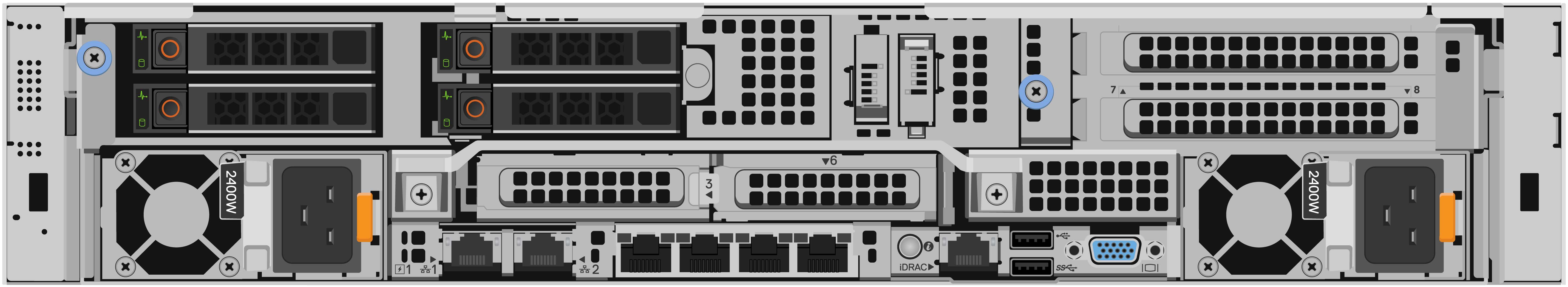

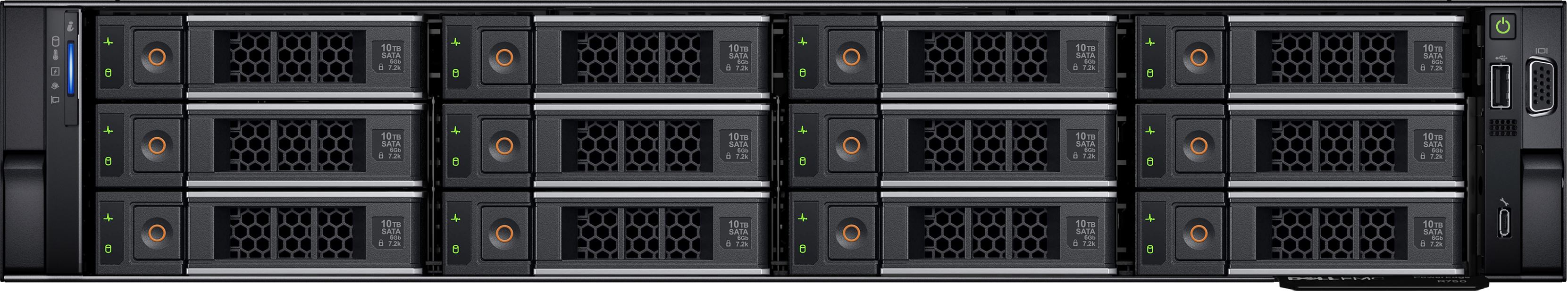

VxRail S670 PowerEdge R750 (LFF)

Bemerkenswerte Funktionen Zusätzliche 3 Hot-Swap-fähige Lüfter im hinteren FlexBay-Schacht installiert Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät BOSS M.2-Laufwerke sind von der Rückseite des Systems aus Hot-Swap-fähig iDRAC und rückseitige USB und VGA sind in ein rückseitiges I/O (RIO)-Modul integriert und sind abnehmbar oder austauschbar Abgesehen von den NICs, die vom OCP-Modul bereitgestellt werden, ist ein entfernbares 2x1gb LAN On Motherboard (LOM) enthalten, das von einem BCM5720-Chipsatz angetrieben wird Cachelaufwerke befinden sich auf der Rückseite des Systems und werden im hinteren 2,5-Zoll-FlexBay-Schacht installiert. Nutzt HBA 355e als Storage-Controller Es ist kein IDSDM-Remote-RASR oder ein vorbereiteter RASR-USB für RASR erforderlich Nutzt iDRAC9 Verwendet OCP 3.0

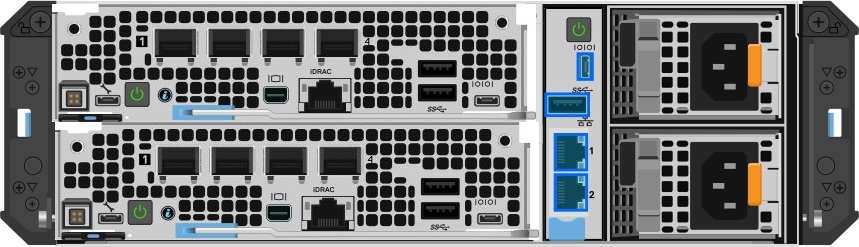

Chassis: VxRail VD-4000Z/PowerEdge XR4000Z Compute-Schlitten: VxRail VD-4510c/PowerEdge XR4510c

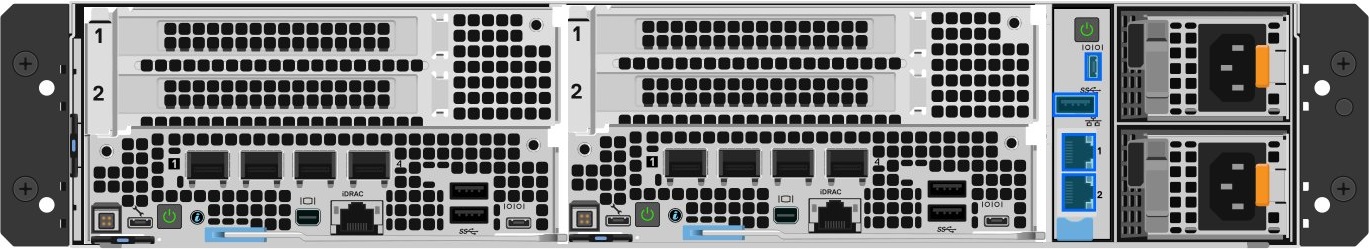

Bemerkenswerte Funktionen Gehäuseformat: VD-4000Z (stapelbar) VxRail unterstützt die folgenden Rechnerschlittenkonfigurationen: ● Bis zu zwei VxRail VD-4510c-1-HE-Rechnerschlitten ● Ein VxRail VD-4520c-2-HE-Rechnerschlitten Ein optionaler Server (Witness-Schlitten VxRail VD-4000w) wird unterstützt (befindet sich auf der rechten Seite des Systems neben dem redundanten Netzteil) Der Storage ist Node intern als internes M.2-Riser-Modul mit bis zu 4 M.2-Steckplätzen, keine vorderseitig zu ladenden Laufwerke, die Laufwerke austauschen, Ausschalten und Entfernen des betroffenen Rechnerschlittens Das Rechnerschlittennetzwerk verwendet ein in die Hauptplatine integriertes Intel E823-C LAN On Motherboard LOM, erhältlich in 4-Port-Netzwerken mit 25 GB oder 10 GB Systemlüfter sind Teil des Rechnerschlittens. Für den Austausch des Lüfters müssen die Rechnerschlitten ausgeschaltet und entfernt werden. Verwendet zwei M.2-BOSS-Riser als ESXi-Startgerät BOSS M.2-Laufwerke sind nicht Hot-Swap-fähig, sodass der betroffene Compute-Node ausgeschaltet und aus dem Gehäuse entfernt werden muss. Das Suffix C steht für Rechnerschlitten und W für Witness Nutzt iDRAC9

14G

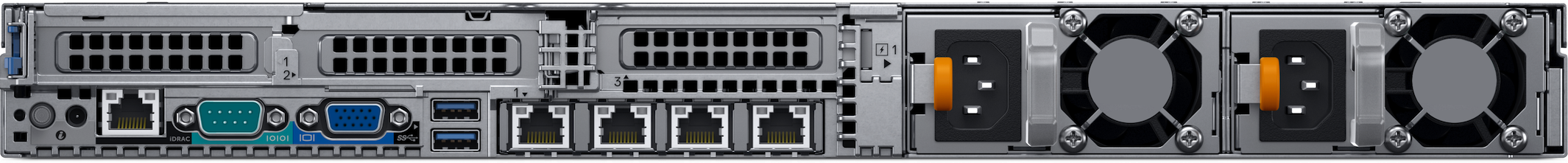

VxRail E560(F)(N) PowerEdge R640

Bemerkenswerte Funktionen Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät Nutzt HBA 330 als Storage-Controller Nutzt iDRAC9 Verwendet RASR-Umgebung mit zwei SD-Karten (IDSM) Kann über eine NVMe-Cachefestplatte mit Erweiterungskarte verfügen Die N Serie verwendet ausschließlich NVMe-Laufwerke.

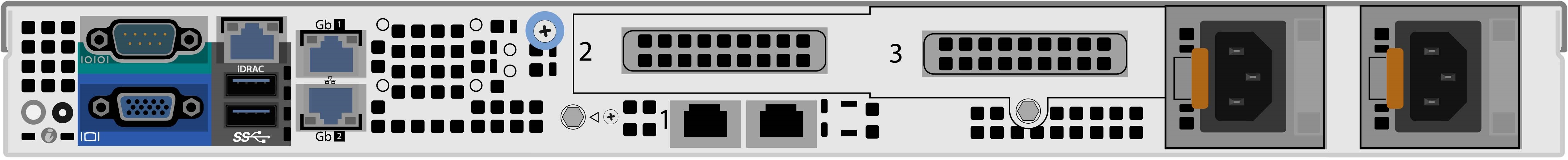

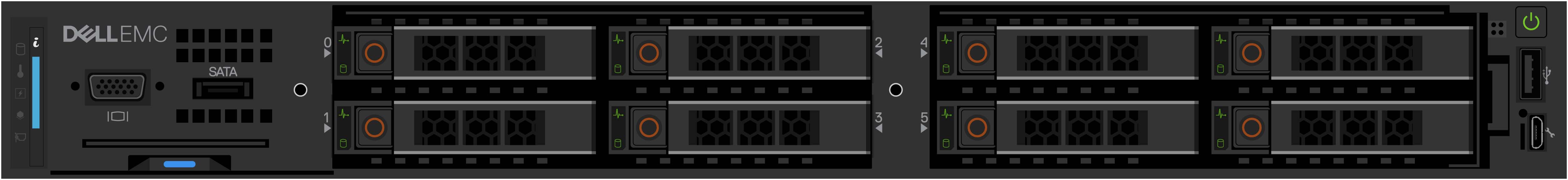

VxRail D560(F) PowerEdge XR2

Bemerkenswerte Funktionen Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät Nutzt HBA 330 als Storage-Controller Nutzt iDRAC9 Verwendet RASR-Umgebung mit zwei SD-Karten (IDSM) Kann über eine NVMe-Cachefestplatte mit Erweiterungskarte verfügen Die N Serie verwendet ausschließlich NVMe-Laufwerke.

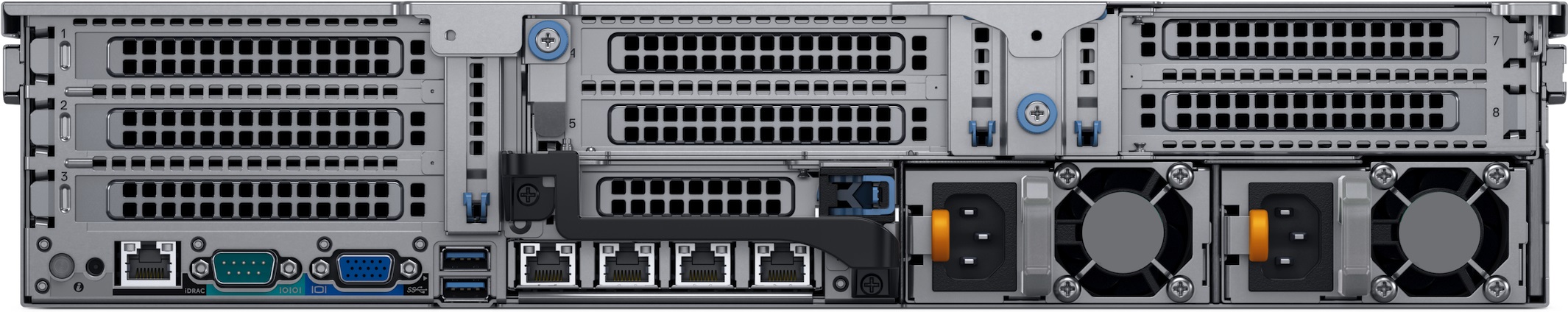

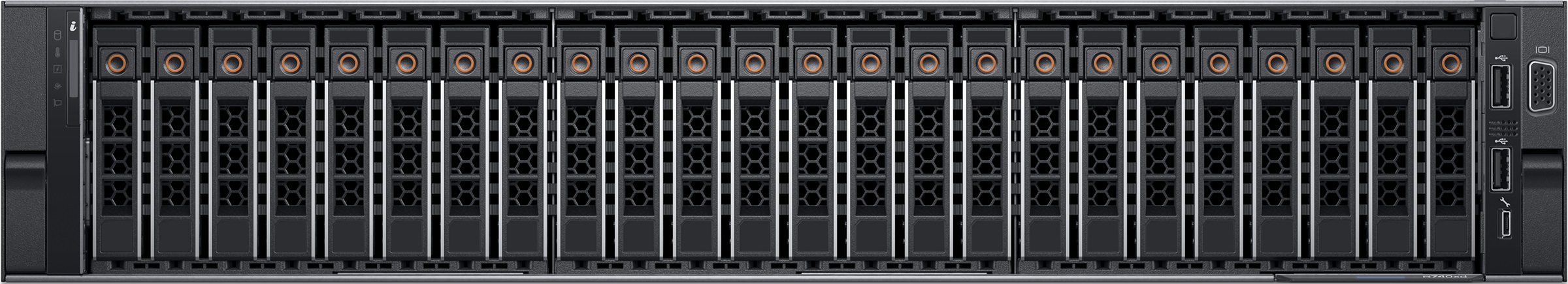

VxRail (P-V) 570(F) PowerEdge R740XD (SFF)

Bemerkenswerte Funktionen Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät Nutzt HBA 330 als Storage-Controller Nutzt iDRAC9 Verwendet RASR-Umgebung mit zwei SD-Karten (IDSM) Nur die P-Serie kann über ein NVMe-basiertes Cachelaufwerk mit Erweiterungskarte verfügen.

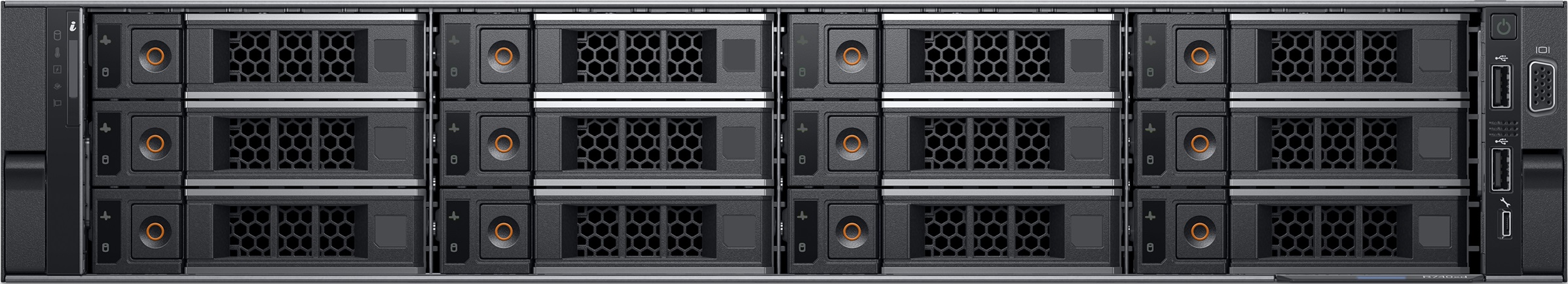

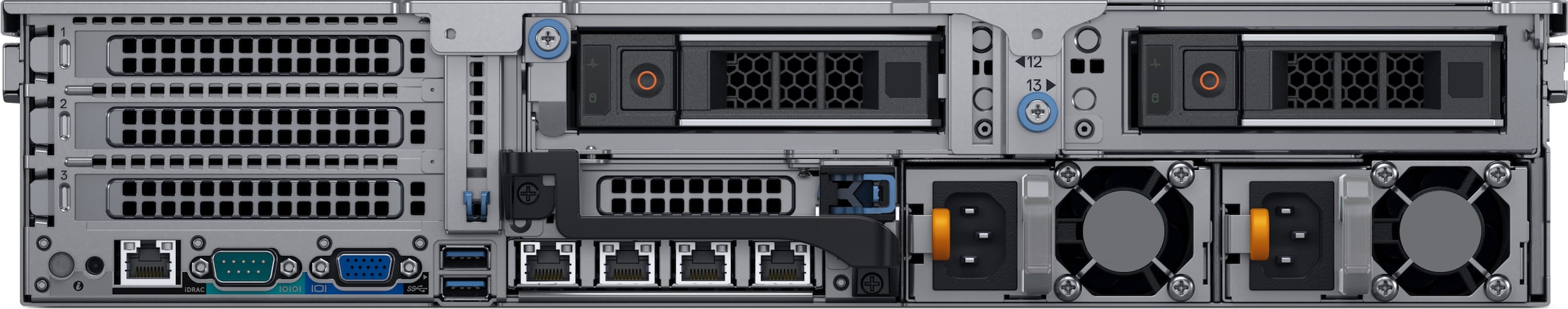

VxR S570(F) PowerEdge R740XD (LFF)

Bemerkenswerte Funktionen Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät Nutzt HBA 330 als Storage-Controller Verwendet RASR-Umgebung mit zwei SD-Karten (IDSM) Nutzt iDRAC9

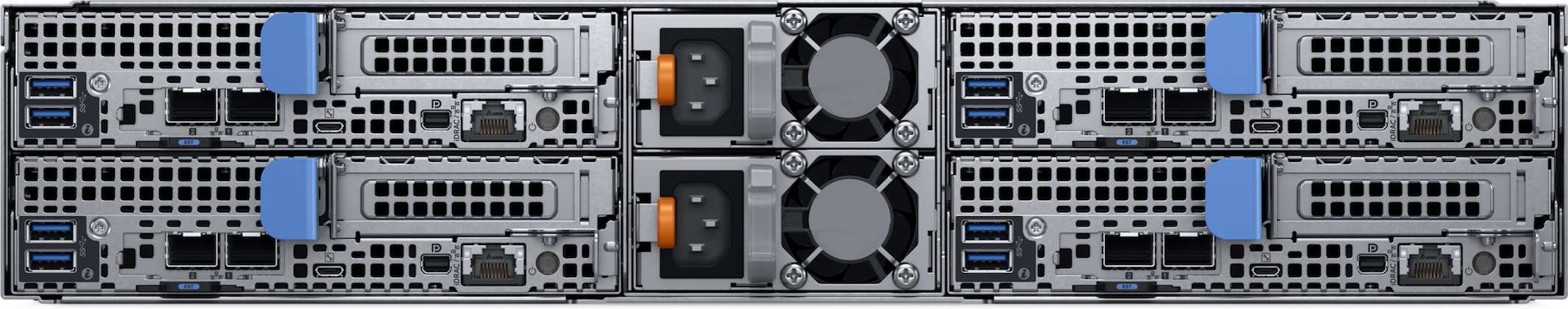

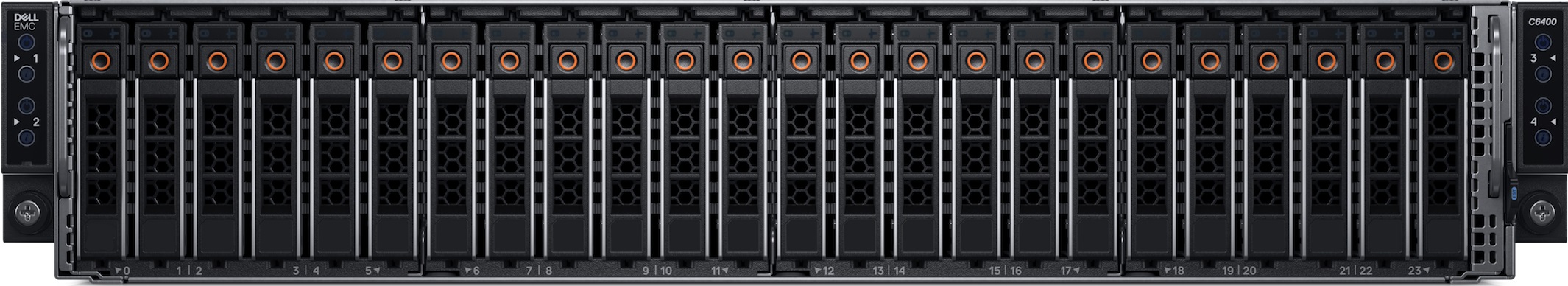

VxRail G560(F) PowerEdge C6420

Bemerkenswerte Funktionen Verwendet eine einzelne SATA-basierte M.2-Karte auf einem PCI x16-Riser als ESXi-Startgerät, im Gegensatz zu den RAID 1-Dual-M.2-Laufwerken in anderen 14G-Modellen HBA 330 Verfügt nur über eine einzige SD-Karten-RASR-Umgebung Kann über eine NVMe-basierte Cachefestplatte verfügen Verwendet eine OCP-Karte (Open Compute Project) als NIC Nutzt iDRAC9

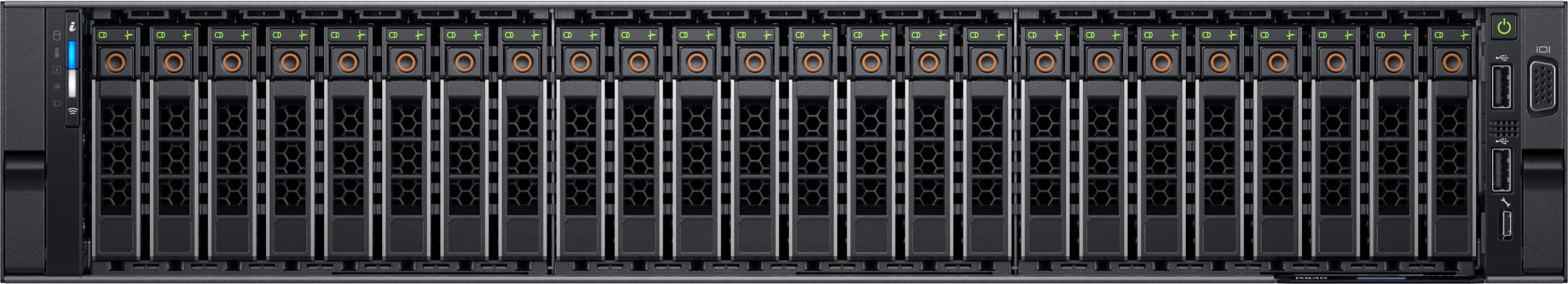

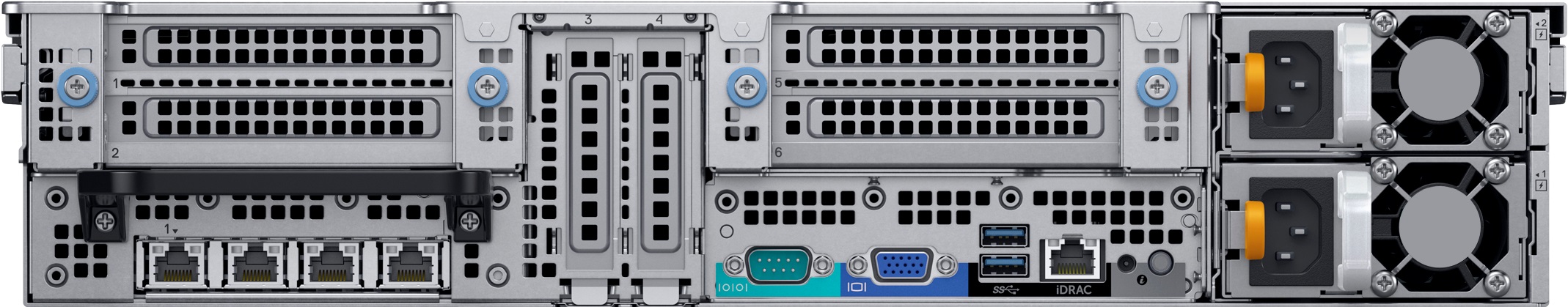

VxRail P580N PowerEdge R840

Bemerkenswerte Funktionen Verwendet zwei M.2-BOSS-Karten in RAID 1 als ESXi-Startgerät Die N Serie verwendet ausschließlich NVMe-Laufwerke. Verwendet RASR-Umgebung mit zwei SD-Karten (IDSM) Nutzt iDRAC9

13G

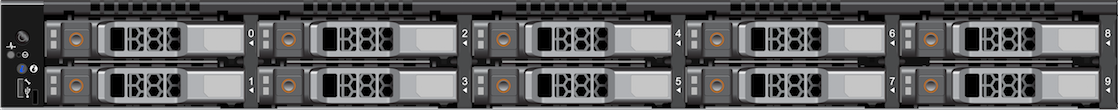

VxRail E460(F) PowerEdge R630

Bemerkenswerte Funktionen Verwendet Satadom als ESXi-Startgerät Nutzt HBA 330 als Storage-Controller Verwendet Dual-SD-Karte (IDSM) RASR Nutzt iDRAC8

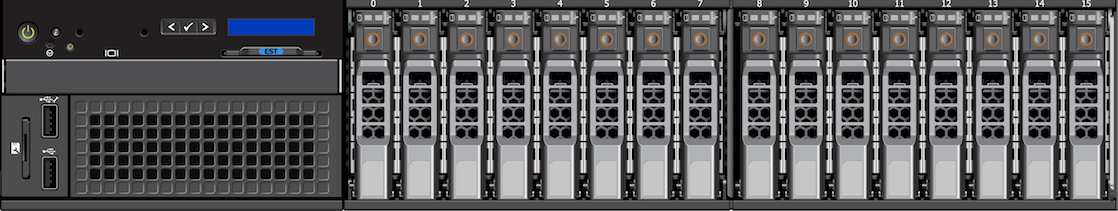

VxRail (P-V) 470 – PowerEdge R730

Bemerkenswerte Funktionen Verwendet Satadom als ESXi-Startgerät Nutzt HBA 330 als Storage-Controller Verwendet RASR-Umgebung mit zwei SD-Karten (IDSM) Nutzt iDRAC8

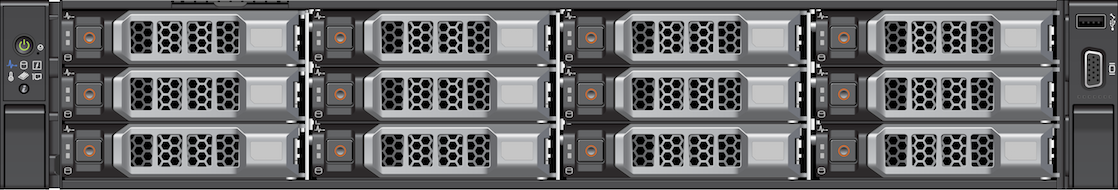

VxRail S470 PowerEdge R730XD LFF

Bemerkenswerte Funktionen Verwendet Satadom als ESXi-Startgerät Nutzt HBA 330 als Storage-Controller Verwendet RASR-Umgebung mit zwei SD-Karten (IDSM) Nutzt iDRAC8

Präfixe:
D: 1-HE-VxRail-Modelle, die auf industrielle Langlebigkeit ausgelegt sind und sich ideal für externe Remotestandortniederlassungen (ROBO) eignen.
E: VxRail-Modelle mit 1 HE eignen sich ideal für kleine und Remotebereitstellungen, die für VDI- oder Grafik-Workloads der Einstiegsklasse entwickelt wurden.
G: 2-HE-VxRail-Modelle, die eine Plattform mit hoher Compute-Dichte bieten, die für allgemeine Workloads entwickelt wurde.
P: 2-HE-VxRail-Modelle sind bei speicher- oder I/O-intensiven Workloads leistungsintensiv und bieten eine hohe Core-Anzahl pro Prozessor sowie eine hohe Prozessortaktrate.
V: 2-HE-VxRail-Modelle mit GPU-Hardware für grafikintensive Desktop-PCs und für VDI
optimierte Workloads: 2-HE-VxRail-Modelle, die eine Lösung mit hoher Storage-Dichte für kapazitätsintensive Anwendungen wie Microsoft SharePoint, Microsoft Exchange, Big Data, Analysen und Videoüberwachung bieten.

Suffixe:
F: Gibt an, dass es sich bei dem Modell um ein reines Flash-Modell handelt.
N: In Kombination mit dem Suffix F bedeutet dies, dass der Flash-Speicher ausschließlich NVMe-basiert ist.
VE: Kennzeichnet eine Kombination aus V (VDI) und E (alles)
VP: Kennzeichnet eine Kombination aus V (VDI) und P (Leistung)
