PowerEdge: Anleitung zum Erstellen eines virtuellen Laufwerks mit iDRAC9

Zusammenfassung: In diesem Artikel wird erläutert, wie Sie ein virtuelles Laufwerk über die iDrac9-Web-Verwaltungsoberfläche mit PERC 9 und PERC 10 erstellen.

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.

Weisungen

Erstellen Sie ein virtuelles Laufwerk unter Verwendung von iDRAC9.

Dauer: 00:00:53
Spracheinstellungen für Untertitel können über das CC-Symbol in diesem Videoplayer ausgewählt werden.

Verbindung zur iDRAC-Webschnittstelle

Verbinden Sie zunächst die iDRAC-Web-Schnittstelle mithilfe der festgelegten IP-Adresse und den Administrator-Anmeldedaten.
Hinweis: Wenn der iDRAC noch nicht konfiguriert ist, finden Sie weitere Informationen unter. Anleitung zum Konfigurieren des Integrated Dell Remote Access Controller 9 (iDRAC9) mit Lifecycle Controller-Netzwerkeinstellungen Für Informationen über die Vorgehensweise.

Erstellung eines virtuellen Laufwerks:

  1. Navigieren Sie in der iDRAC-Web-Schnittstelle zu Konfiguration und klicken Sie dann auf Storage-Konfiguration.

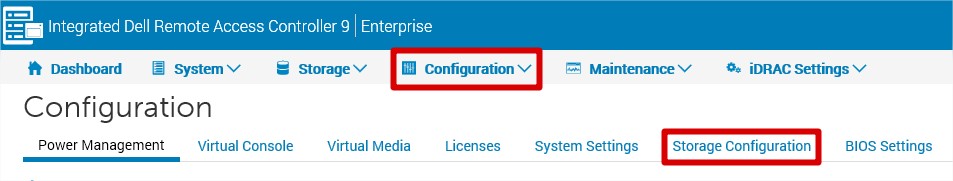

Storage-Konfiguration
Abbildung 1: Storage-Konfiguration


Die Registerkarte „Storage-Konfiguration“ ist ab iDRAC-Firmware-Version 5.10.00.00 und höher nicht mehr verfügbar. Verwenden Sie das Menü „Storage“, um Konfigurationsaktionen durchzuführen.

Gehen Sie zu Storage und klicken Sie dann auf Physische Laufwerke.

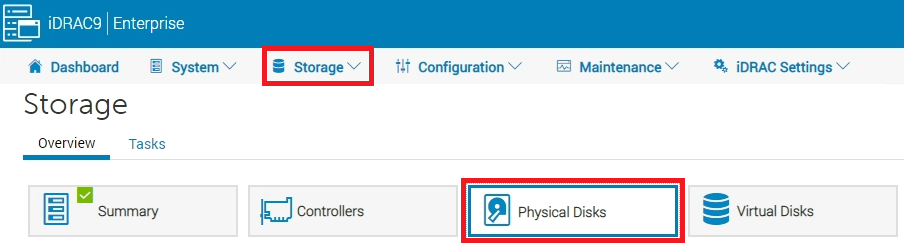

Physische Laufwerke
Abbildung 2: Physische Laufwerke

  1. Wählen Sie den RAID-Controller aus, für den Sie das virtuelle Laufwerk erstellen möchten, aus dem Dropdown-Menü „Controller“ aus (nur für Versionen vor 5.10.00.00).

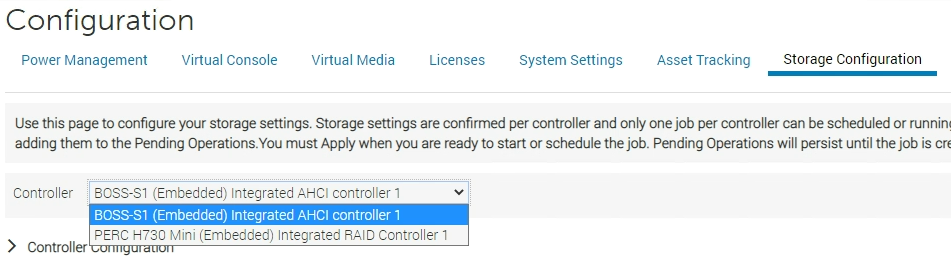

Auswählen eines RAID Controllers
Abbildung 3: Auswählen eines RAID Controllers

  1. Überprüfen Sie die verfügbaren Laufwerke, die im Abschnitt Physische Laufwerkskonfiguration aufgeführt sind.

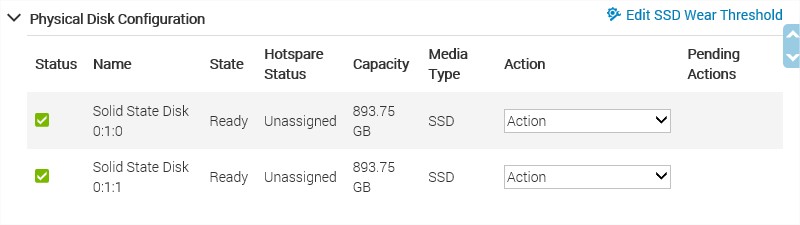

Vor der Konfiguration der physischen Festplatte 5.10.00.00
Abbildung 4: Vor der Konfiguration der physischen Festplatte 5.10.00.00

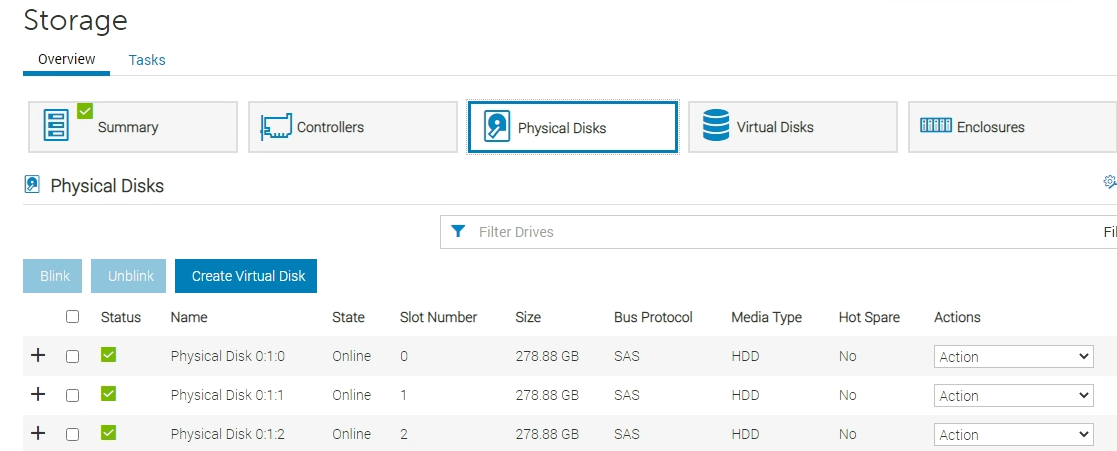

5.10.00.00 und höher: Auswahl der physischen Festplatte
Abbildung 5: 5.10.00.00 und höher: Auswahl der physischen Festplatte


  1. Öffnen Sie das Menü Konfiguration virtueller Laufwerke und klicken Sie auf die Schaltfläche Virtuelles Laufwerk erstellen.

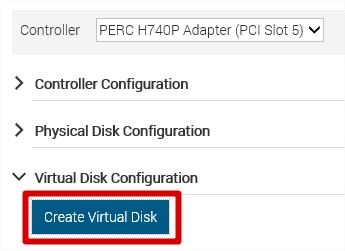

Vor 5.10.00.00: Schaltfläche „Virtuelles Laufwerk erstellen“
Abbildung 6: Vor 5.10.00.00: Schaltfläche "Virtuelles Laufwerk erstellen".


Klicken Sie nur für Version 5.10.00.00 und höher auf die Schaltfläche Virtuelle Festplatte erstellen im Menü „Physische Laufwerke“.

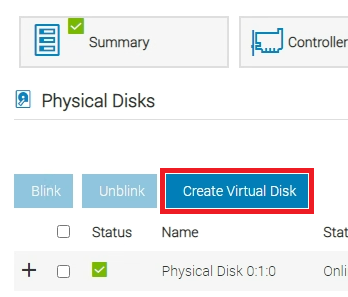

5.10.00.00 und höher: Schaltfläche „Virtuelles Laufwerk erstellen“
Abbildung 7: 5.10.00.00 und höher: Schaltfläche Virtuelles Laufwerk erstellen.


  1. Der Erstellungsassistent erscheint, um die Eigenschaften des virtuellen Laufwerks zu konfigurieren.

Geben Sie im Feld Kapazität die Größe des virtuellen Laufwerks ein. Die maximale Größe wird angezeigt, und die Aktualisierung erfolgt bei Auswahl der Laufwerke. Klicken Sie auf Zu ausstehenden Vorgängen hinzufügen, wenn sie bereit sind.
Sie können alphanumerische Zeichen, Leerzeichen, Bindestriche und Unterstriche im Festplattennamen verwenden. Alle anderen Sonderzeichen, die Sie eingeben, werden bei der Erstellung des virtuellen Laufwerks entfernt.

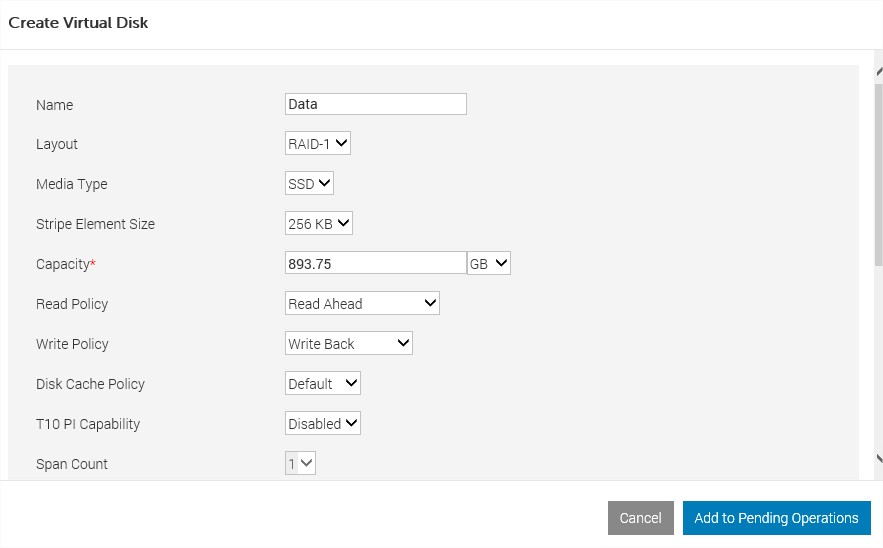

Vor 5.10.00.00: Eigenschaften virtueller Laufwerke erstellen
Abbildung 8: Vor 5.10.00.00 Eigenschaften virtueller Laufwerke erstellen.


Wenn mehrere Controller vorhanden sind, wählen Sie nur für Version 5.10.00.00 und höher den Controller aus, auf dem sich das hinzuzufügende Laufwerk befindet. Wählen Sie das physische Laufwerk aus, die mit Weiter hinzugefügt werden soll und führen Sie die vier Schritte aus.

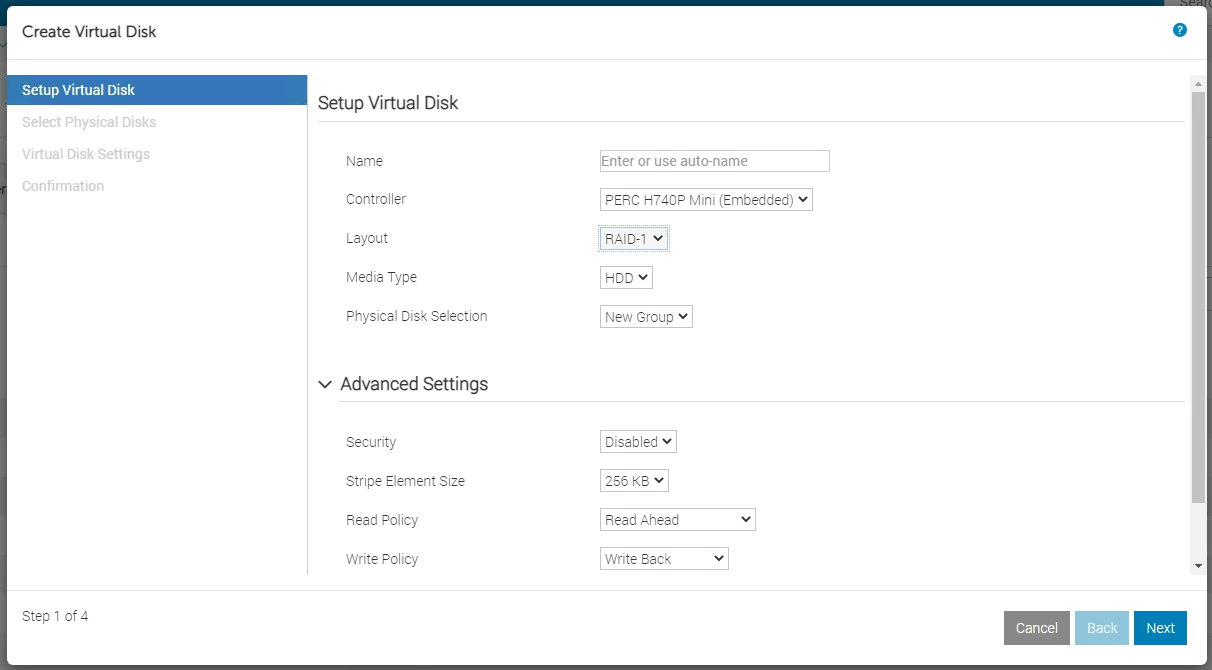

5.10.00.00 und höher: Eigenschaften virtueller Laufwerke erstellen
Abbildung 9: 5.10.00.00 und höher Eigenschaften virtueller Laufwerke erstellen.


  1. Die Meldung „RAC0685: A pending operation has been created for this Create Virtual Disk operation“ wird angezeigt, um die Aufgabenerstellung zu bestätigen.
  1. Zum Ausführen dieser Erstellungsaufgabe navigieren Sie auf der Seite nach unten und wählen Jetzt anwenden aus. Bei Bedarf kann die Aufgabe geplant werden.

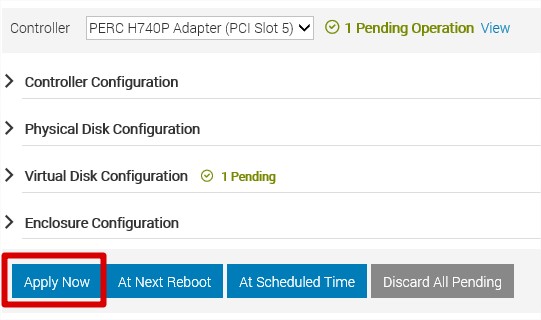

Vor 5.10.00.00: Schaltfläche „Jetzt anwenden“
Abbildung 10: Vor 5.10.00.00 Schaltfläche Jetzt anwenden.

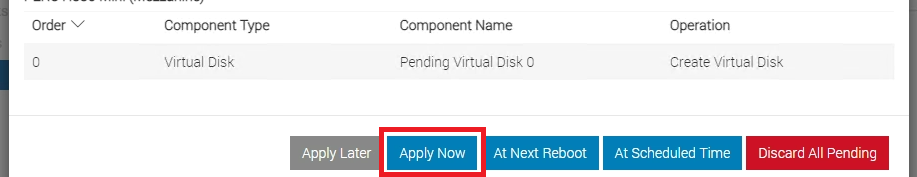

5.10.00.00 und höher: Schaltfläche „Jetzt anwenden“
Abbildung 11: 5.10.00.00 und höher: Schaltfläche Jetzt anwenden.


  1. Die RAID-Konfigurationsaufgabe wird gestartet. Es ist möglich, den Status im Menü Wartung und Jobwarteschlange zu überwachen.
  1. Nach Abschluss der Aufgabe wird das virtuelle Laufwerk im Menü Storage und Virtuelle Laufwerke aufgelistet.

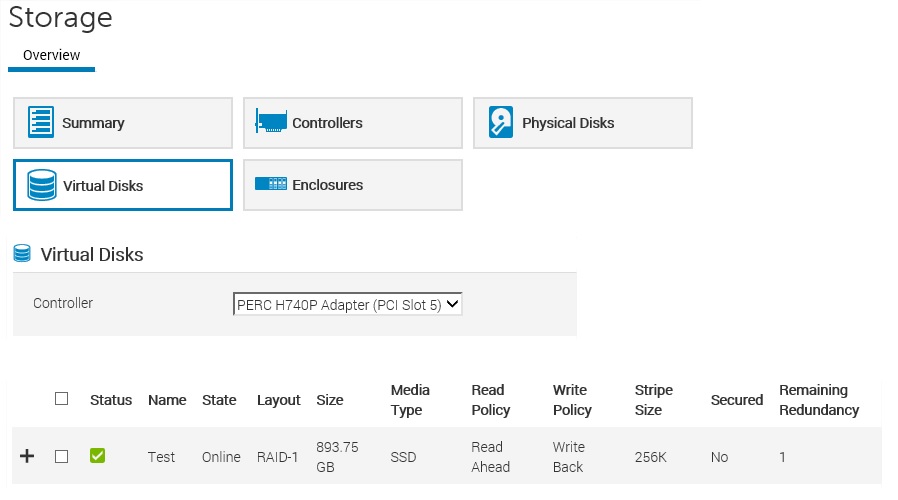

Storage: Virtuelle Laufwerke
Abbildung 12: Storage: Virtuelle Laufwerke


Die virtuelle Festplatte ist jetzt einsatzbereit und muss von Ihrem Betriebssystem formatiert werden.

Bei älteren Legacy-Systemen mit iDRAC6, iDRAC7 und iDRAC8 ist diese Option nicht verfügbar. Erstellen Sie ein virtuelles Laufwerk im RAID-BIOS oder unter Verwendung von Dell Open Manage Server Administrator.


Hinweis: Wenn sich Ihr System im BIOS- oder Pre-POST-Zustand befindet, muss das System neu installiert werden. Er muss den BIOS-Bildschirm bestehen, damit der Lifecycle Controller die Aufgabe abschließen kann.


Weitere Informationen

Alternativ können Sie das virtuelle Laufwerk über das Menü Systemeinstellungen erstellen. Weitere Informationen finden Sie unter Anleitung zum Erstellen eines virtuellen Laufwerks auf einem Dell RAID-Controller der Serie 10 und 11.

Betroffene Produkte

iDRAC9, PowerEdge XR2, Poweredge C4140, PowerEdge C6420, PowerEdge C6520, PowerEdge C6525, PowerEdge C6615, PowerEdge C6620, PowerEdge FC640, PowerEdge HS5610, PowerEdge HS5620, PowerEdge M640, PowerEdge M640 (for PE VRTX), PowerEdge MX740C , PowerEdge MX750c, PowerEdge MX760c, PowerEdge MX840C, PowerEdge R240, PowerEdge R250, PowerEdge R340, PowerEdge R350, PowerEdge R440, PowerEdge R450, PowerEdge R540, PowerEdge R550, PowerEdge R640, PowerEdge R6415, PowerEdge R650, PowerEdge R650xs, PowerEdge R6515, PowerEdge R6525, PowerEdge R660, PowerEdge R660xs, PowerEdge R6615, PowerEdge R6625, PowerEdge R740, PowerEdge R740XD, PowerEdge R740XD2, PowerEdge R7415, PowerEdge R7425, PowerEdge R750, PowerEdge R750XA, PowerEdge R750xs, PowerEdge R7515, PowerEdge R7525, PowerEdge R760, PowerEdge R760XA, PowerEdge R760xd2, PowerEdge R760xs, PowerEdge R7615, PowerEdge R7625, PowerEdge R840, PowerEdge R860, PowerEdge R940, PowerEdge R940xa, PowerEdge R960, PowerEdge T140, PowerEdge T150, PowerEdge T340, PowerEdge T350, PowerEdge T440, PowerEdge T550, PowerEdge T560, PowerEdge T640, PowerEdge XE2420, PowerEdge XE7420, PowerEdge XE7440, PowerEdge XE8545, PowerEdge XE8640, PowerEdge XE9680, PowerEdge XR11, PowerEdge XR12, PowerEdge XR4510c, PowerEdge XR4520c, PowerEdge XR5610, PowerEdge XR7620, PowerEdge XR8620t ...
