OptiPlex 5060 Micro Form Factor (MFF) – Demontagehandbuch für vom Kunden austauschbare Einheiten (CRUs)

Zusammenfassung: In diesem Artikel wird beschrieben, wie Sie die Teile des Desktop-PCs Dell Micro Form Factor OptiPlex 5060 ausbauen, die jedermann leicht ausbauen und ersetzen kann.

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.

Symptome


Diese Anleitungen führen Sie Schritt für Schritt durch die sichere Entfernung von durch den Kunden austauschbaren Einheiten (CRU) des Systems OptiPlex 5060 MFF. (CRUs sind die Teile des Systems, für die kein Techniker benötigt wird, um sie zu entfernen oder auszutauschen.) Die Anleitungen enthalten Bilder, die die entsprechenden Vorgänge darstellen.


Inhaltsverzeichnis:

  1. Anleitung zum Entfernen von CRUs
  2. Anweisungen zum Entfernen



Anleitung zum Entfernen



Wenn diese Anleitungen nicht die von Ihnen gesuchte Vorgehensweise abdecken, sollten Sie in Ihrem Systemhandbuch nachlesen.

Der nachfolgende Artikel enthält Informationen über sichere Vorgehensweisen, die vor der Arbeit mit elektrischen Geräten zu berücksichtigen sind.


Zurück zum Anfang


Ursache

N. z.

Lösung



Anweisungen zum Entfernen



SLN313531_en_US__1icon Hinweis: Bitte klicken Sie auf den Titel des Abschnitts, den Sie öffnen möchten, um den Inhalt zu sehen.





SLN313531_en_US__2ReqTools_E7450_BKeith_01



1 Kleiner Kreuzschlitzschraubendreher 2 Kunststoffstift
3 Kleiner Schlitzschraubendreher

SLN313531_en_US__1icon Hinweis: Beachten Sie, dass das Verwenden eines großen Kreuzschlitzschraubendrehers oder Flachkopfschraubendrehers zu Beschädigungen am Schraubenkopf führen kann. Dies würde die Entfernung ohne Spezialwerkzeug unmöglich machen, das unseren Vor-Ort-Technikern nicht zur Verfügung steht.



  1. Anweisungen vor dem Entfernen der Systemabdeckung:

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

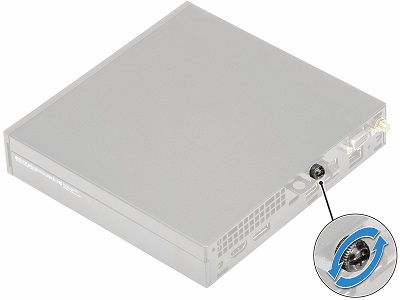

  2. Lösen Sie die einzelne Griffschraube, mit der die Abdeckung an der Rückseite des Gehäuses befestigt ist.

SLN313531_en_US__45060_MFF_Cover_BK_01

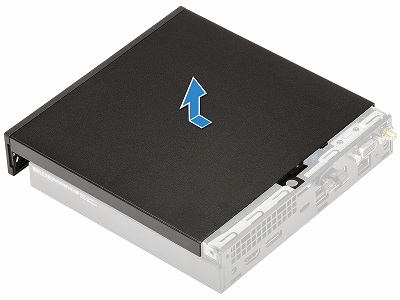

  1. Ziehen Sie die Abdeckung zur Vorderseite des Systems, bis sie sich löst, und heben Sie sie dann nach oben und vom Gehäuse weg.

SLN313531_en_US__55060_MFF_Cover_BK_02



  1. Anweisungen vor dem Entfernen der Festplattenbaugruppe (HDD):

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

    4. Entfernen Sie die Systemabdeckung.

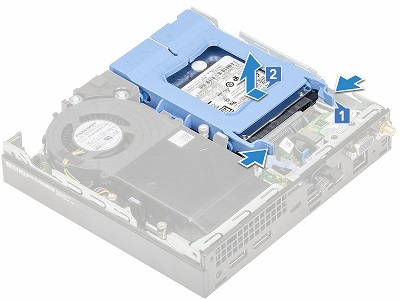

  2. Drücken Sie die blauen Laschen an beiden Seiten der Baugruppe aufeinander [1]. Schieben Sie die Baugruppe in Richtung der Rückseite des Systems [2], bis Sie entriegelt ist, und heben Sie sie aus dem System heraus.

SLN313531_en_US__65060_MFF_HDD_BK_01

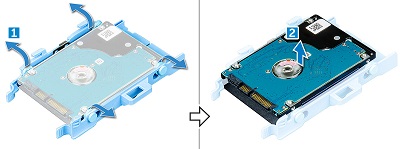

  1. Ziehen Sie eine Seite der Baugruppe vom Laufwerk weg, um die Befestigungsstifte zu lösen [1], und heben Sie das Laufwerk aus der Baugruppe [2].

SLN313531_en_US__75060_MFF_HDD_BK_02



  1. Anweisungen vor dem Entfernen der M.2-PCIe-SSD-Karte:

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

    4. Entfernen Sie die Systemabdeckung und die HDD-Baugruppe.

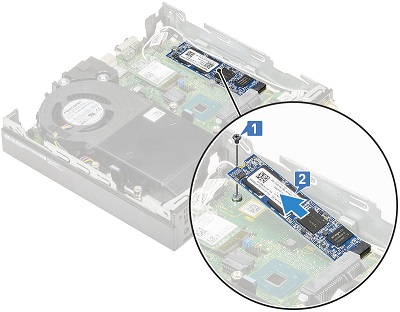

  2. Entfernen Sie die einzelne Schraube, mit der die SSD-Karte [1] an der Hauptplatine befestigt ist. Heben Sie die Karte an und entfernen Sie die Karte aus dem Steckplatz [2] auf der Hauptplatine.

SLN313531_en_US__85060_MFF_SSD_BK_01



  1. Anweisungen vor dem Entfernen des Systemlüfters:

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

    4. Entfernen Sie die Systemabdeckung.

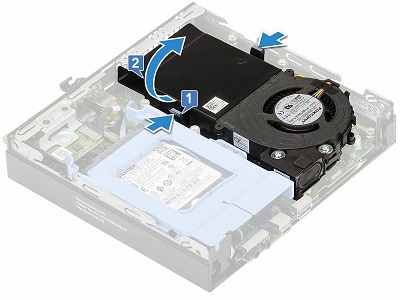

  2. Drücken Sie die blauen Laschen an beiden Seiten des Lüfters aufeinander [1]. Heben Sie die Kante in der Mitte des Systems nach oben [2], sodass Sie ihn anheben können.

SLN313531_en_US__95060_MFF_Fan_BK_01

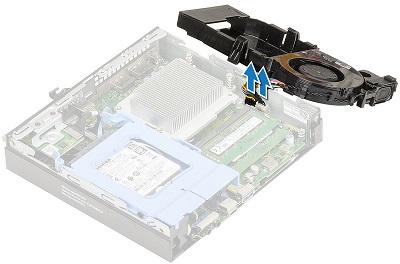

  1. Drehen Sie die Lüfterhalterung um, sodass Sie das Kabel des Lüfters von der Hauptplatine abziehen können.

SLN313531_en_US__105060_MFF_Fan_BK_02



  1. Anweisungen vor dem Entfernen des Arbeitsspeichers:

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

    4. Entfernen Sie die Systemabdeckung und den Systemlüfter

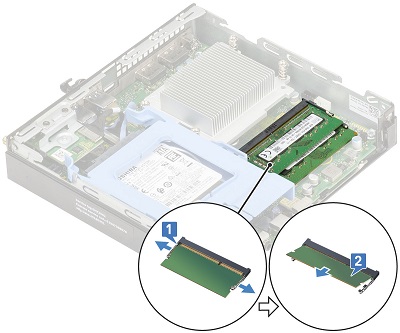

  2. Ziehen Sie die Metalklammern auf beiden Seiten des Speichermoduls vom Modul weg [1]. Wenn der Speicher herausspringt, ziehen Sie ihn aus dem Steckplatz [2].

SLN313531_en_US__115060_MFF_Memory_BK_01


SLN313531_en_US__1icon Hinweis: Wiederholen Sie Schritt 2 für alle zusätzlichen Speicher-DIMMs, die sich im System befinden.




  1. Anweisungen vor dem Entfernen der seriellen und PS-E/A-Platine:

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

    4. Entfernen Sie die Systemabdeckung und die HDD-Baugruppe.

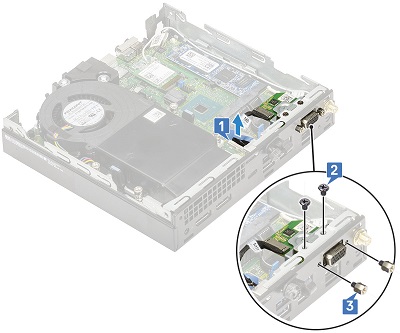

  2. Trennen Sie das Kabel der Karte von der Hauptplatine [1] und entfernen Sie die vier (4) Schrauben, mit denen die Platine am Gehäuse befestigt ist {2, 3].

SLN313531_en_US__135060_MFF_Module_BK_01

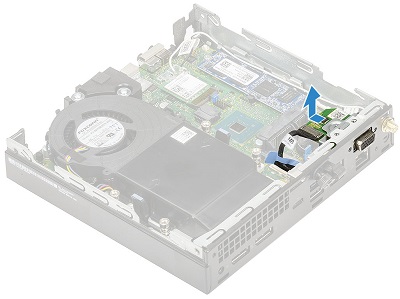

  1. Ziehen Sie die Karte von der Vorderseite des Gehäuses zurück und heben Sie sie hoch und aus dem System heraus.

SLN313531_en_US__145060_MFF_Module_BK_02



  1. Anweisungen vor dem Entfernen der Knopfzellenbatterie:

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

    4. Entfernen Sie die Systemabdeckung und die Optionskarte.

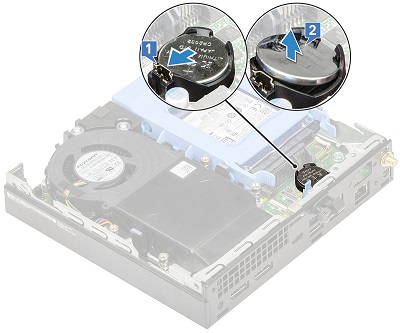

  2. Drücken Sie auf den Entriegelungsriegel, bis die Knopfzelle herausspringt [1], und entfernen Sie die Knopfzellenbatterie aus dem System.

SLN313531_en_US__155060_MFF_Coin_BK_01



  1. Anweisungen vor dem Entfernen der internen Lautsprecher:

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

    4. Entfernen Sie die Systemabdeckung und den Systemlüfter

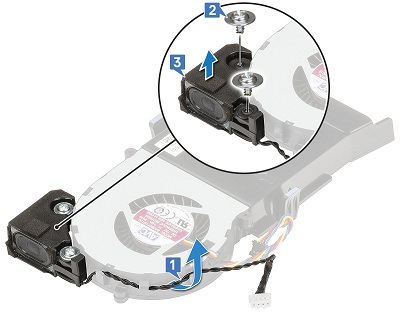

  2. Trennen Sie das Lautsprecherkabel und die Halteklammern des Systemlüfters von der Hauptplatine [1]. Lösen Sie die beiden (2) Schrauben, mit denen der Lautsprecher von der Systemlüfterbaugruppe [2] befestigt ist, und entfernen Sie den Lautsprecher [3].

SLN313531_en_US__165060_MFF_Speaker_BK_01



  1. Anweisungen vor dem Entfernen der Wireless--Netzwerkkarte:

    1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind.

    2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

    3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

    4. Entfernen Sie die Systemabdeckung und die HDD-Baugruppe.

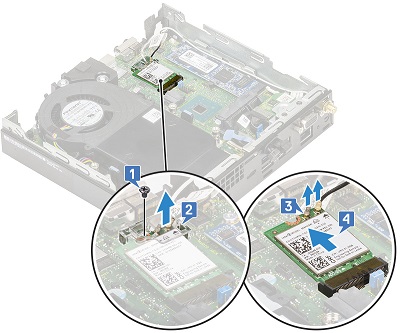

  2. Entfernen Sie die einzelne Schraube, mit der die Kunststofflasche an der Karte befestigt ist [1]. Entfernen Sie die Kunststoffklemme [2] und trennen Sie die Antennenkabel von der Karte [3]. Entfernen Sie dann die Karte aus dem Steckplatz auf der Hauptplatine [4].

SLN313531_en_US__175060_MFF_WLAN_BK_01


Sollten Sie weitere Hilfe benötigen, nehmen Sie Kontakt mit dem technischen Support auf.
