PowerEdge: Інтелектуальне віддзеркалювання та покращений RAID 10 (також відомий як RAID 10E)

Обмеженням традиційних конфігурацій RAID 10 є те, що контролери PERC підтримують максимум 8 діапазонів. Основний рівень RAID у масиві RAID 10 — RAID 1, і підтримуються лише два диски на RAID 1. Це обмежує максимальну кількість дисків у масиві RAID 10 до 16 дисків (8 діапазонів по 2 диски кожен).

Ще одним аспектом є топологія всередині масиву. Найчастіше один RAID-масив міститься в одному корпусі або бекплейні. Наприклад, якщо певний сервер має внутрішню бекплейн 1x8, це обмежить вас максимум 8 жорсткими дисками на цій платформі.

Деякі сервери можуть мати кілька бекплейнів, що дозволяє одному контролеру підключатися до кількох корпусів одночасно. Один RAID-контролер може бути підключений до кількох зовнішніх корпусів, що значно збільшує кількість фізичних жорстких дисків.

Технології інтелектуального дзеркалювання та покращеного RAID 10 дозволяють оптимально налаштовувати їх за допомогою великої кількості дисків, одночасно надаючи резервні опції для запобігання втраті корпусу.

Інтелектуальне віддзеркалювання:

Користувачі можуть обрати інтелектуальне дзеркалювання при створенні масиву за допомогою інструментів управління системами та документації (SMTD) для встановлення операційної системи, або це може бути опцією в OpenManage Server Administrator (OMSA) при використанні розширеного майстра для створення нового віртуального диска. Інтелектуальне дзеркалювання призначене для вибору групи або кількох груп дисків для використання в масиві, а контролер визначає, які диски дзеркально відображаються на які диски. Наприклад, вибір 8 дисків для використання в масиві RAID 10 і використання інтелектуального дзеркалювання контролер визначає, як диски будуть спарені.

Інтелектуальне дзеркалювання покращує надлишковість топології, створюючи дзеркала між роз'ємами на RAID-контролері. З дисками 0, 1, 2 і 3 на роз'ємі 0 контролера PERC і дисками 4, 5, 6 і 7 на роз'ємі 1 того ж контролера, інтелектуальне дзеркалювання, ймовірно, поєднує диски наступним чином:  0 - 4 |  1 - 5 | 2 - 6 | 3 - 7

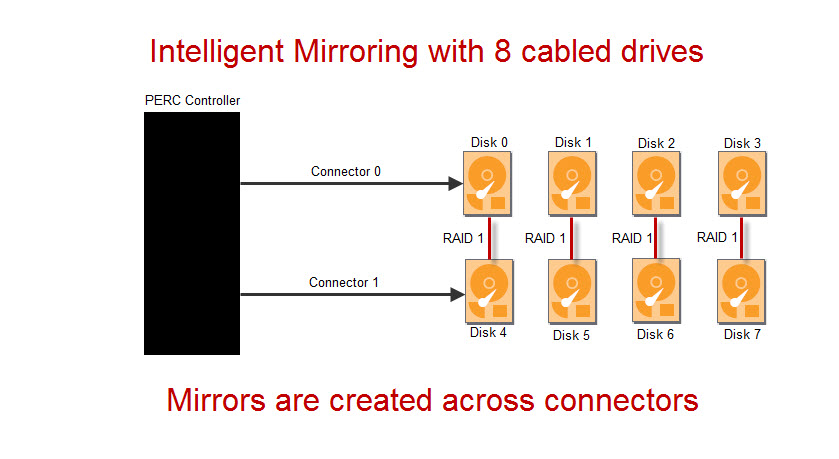

Рисунок 1 - Приклад інтелектуального дзеркалювання

Таке сполучення забезпечує додаткову резервність, якщо виникає проблема, пов'язана з одним роз'ємом, наприклад, з несправним кабелем. Несправний або від'єднаний кабель, підключений до роз'єму 0, дозволить масиву залишатися працюючим, якщо всі диски на роз'ємі 1 підключені. У разі відмови одного кабелю чи роз'єму, або навіть втрати всього корпусу, масив може залишатися у виробництві в деградованому стані. Порядок переваг приводів, які паруються у дзеркала, такий:

• Через з'єднувачі
• Через огорожі
  • Це може бути бекплейн або зовнішній пристрій, наприклад MD1000

• У корпусі за розміром диска та номером слота
  • Контролер поєднує диски подібного розміру, і якщо рівні, то пари послідовних слотів приводів

Покращений RAID 10 (також відомий як RAID 10E):

Покращені масиви RAID 10 фактично такі ж, як масиви RAID 10, за винятком однієї ключової відмінності — SPAN LENGTH. Довжина діапазону — це спосіб збільшити кількість дисків у масиві RAID 1 з 2 до максимум 32 дисків. Має бути парна кількість дисків, і загальний доступний простір все одно становить 50% від загального обсягу дисків. З довжиною 32 диски в одному діапазоні буде 16 масивів RAID 1. Кожен диск підключається до іншого в цьому проміжку. При створенні великого масиву RAID 10 потрібно мати щонайменше два спани (максимум 8 спанів) у масиві, щоб його створили. Тож якщо ви обираєте довжину span 32, для створення масиву RAID 10 потрібно мати щонайменше 64 диски, кожен з яких містить 32 диски. Це дозволяє розмістити максимум 144 диски (32 диски x 8 діапазонів) у масиві RAID 10.

Є кілька помітних винятків. Використовуючи 22 або 26 дисків, можна створити масив RAID 10, використовуючи один діапазон дисків. Наприклад, можна налаштувати PD на кожен діапазон до 22, вибрати 22 диски і створити масив. Смуги використовуються для з'єднання дзеркальних пар у межах прольоту.

Також не буде суттєвих переваг у продуктивності залежно від кількості інтернів або кількості дисків у кожному діапазоні. Покращення полягає насамперед у здатності виконувати відображення на більшу кількість дисків. Використовуючи Intelligent Mirroring, ви можете планувати та реалізувати багато дисків у масиві RAID 10, що буде надійним.

Нижче наведено кілька ілюстрацій, які ілюструють основну ідею RAID 10 та Enhanced RAID 10. Головне, що слід пам'ятати — вони однакові за площею, резервністю та продуктивністю. Логіка відображення та RAID відрізняється для більшої кількості дисків і корпусів.

Наприклад, на рисунку 3 нижче відображення вказує, що є дві смуги RAID 0. Є лише одна смуга, а фігура відображає логіку відображення від об'єму ОС до жорстких дисків. З точки зору продуктивності, смуги безпосередньо не відображають підвищення продуктивності. Striping з'єднує кілька жорстких дисків разом, що, працюючи одночасно, забезпечує додаткову продуктивність.

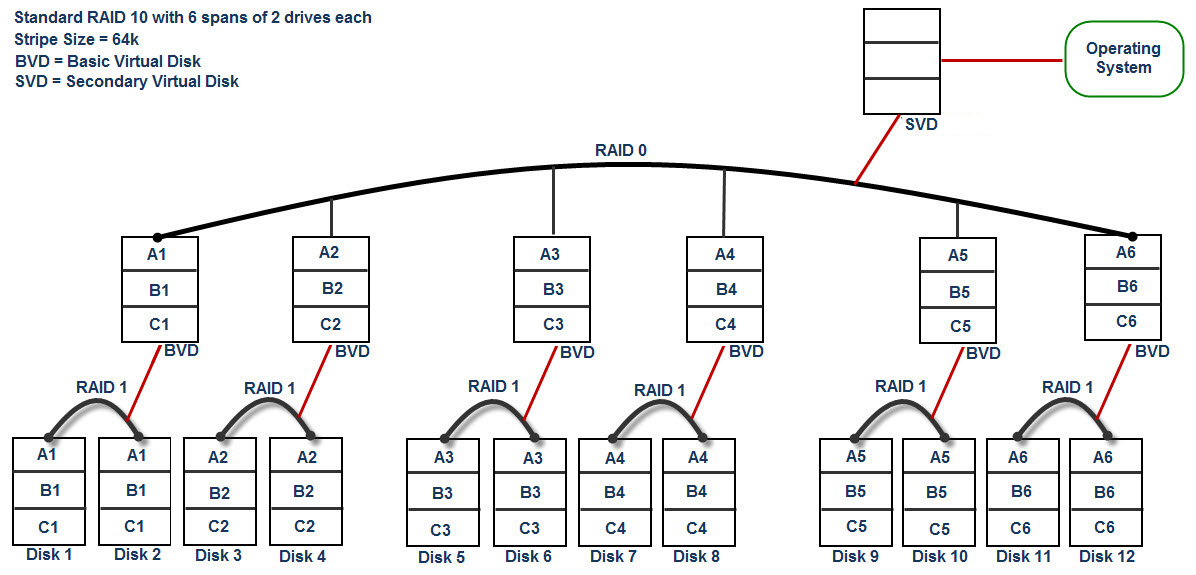

Рисунок 2 - Стандартний RAID 10
(Діапазони такі:  1-2, 3-4, 5-6, 7-8, 9-10, 11-12 за 6 відрізків з 2 драйвами кожен)

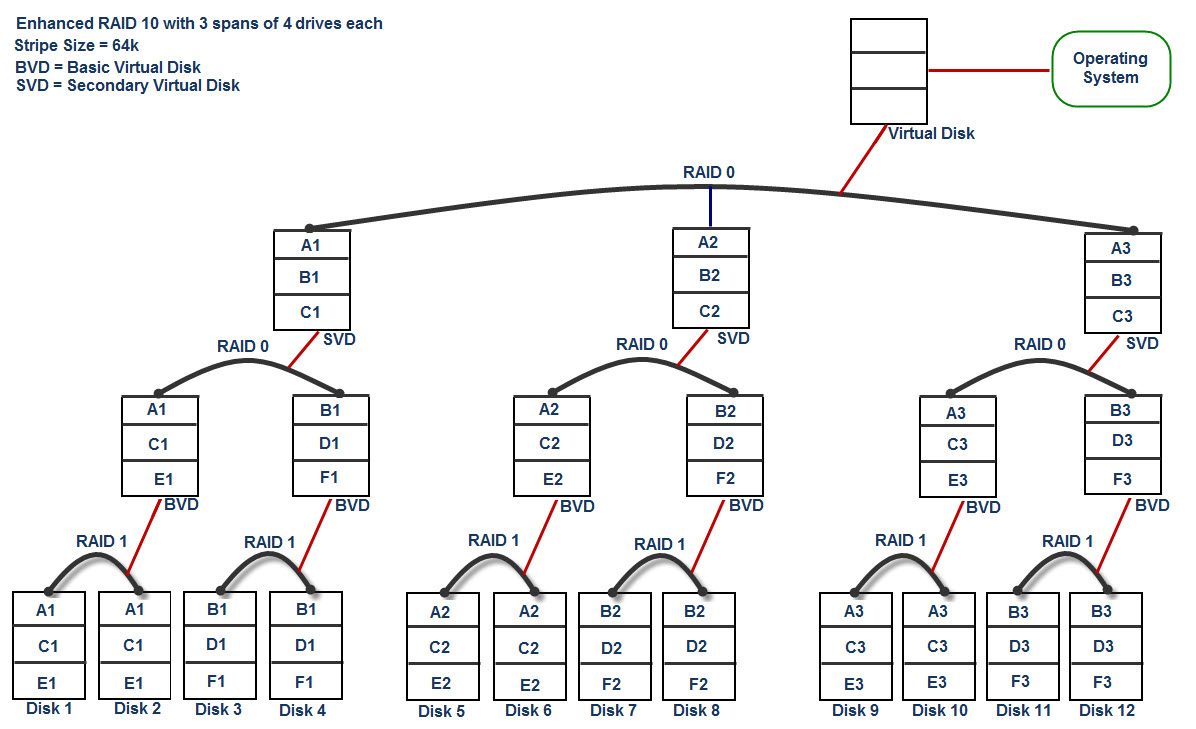

Рисунок 3 - Покращений RAID 10 (RAID 10E)
(Діапазони такі:  1-2-3-4, 5-6-7-8, 9-10-11-12 за 3 відрізки з 4 драйвами кожен)
