PowerEdge. Система не загружается после экрана Driver Health Manager — UEFI0116

UEFI Driver Health Manager — предусмотренный в UEFI аналог сообщений о режиме загрузки BIOS, которые обычно отображаются во время POST.

• Если сервер находится в режиме загрузки UEFI и какое-либо устройство (как правило, PERC) сообщает об ошибке, для устранения проблемы необходимо использовать новые меню.
• Перезагрузка сервера, сброс статического электричества и даже замена компонентов могут не привести к решению проблемы. Возможно, вы по-прежнему будете получать запрос об использовании UEFI Driver Health Manager.
• Необходимо правильно следовать инструкциям, чтобы ввести Option ROM устройства и определить, какие действия необходимо предпринять.

Вход в Driver Health Manager:

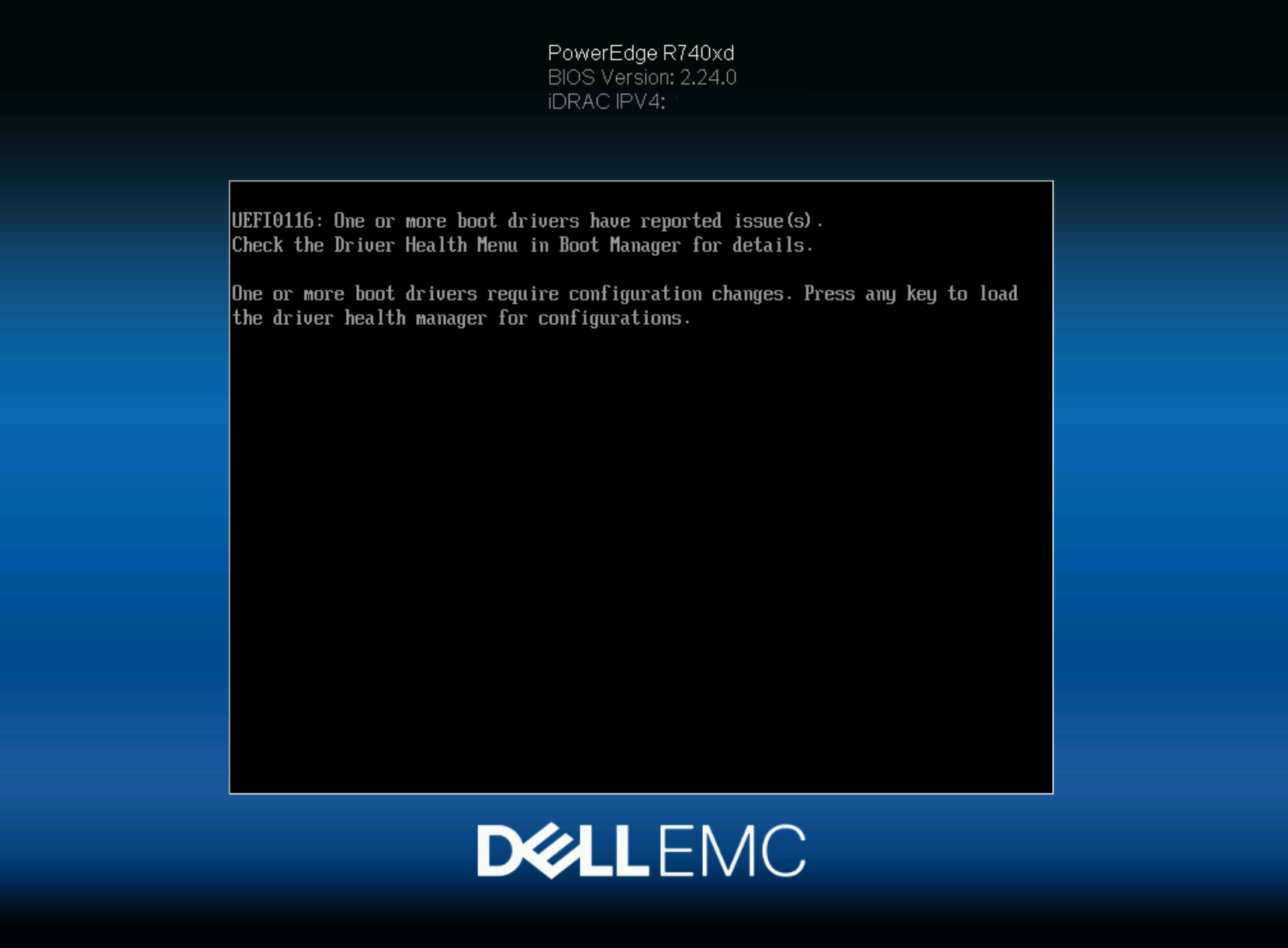

1. На первом экране отображается общее сообщение об устройстве, сообщившем об ошибке.

2. Следуя приведенным выше инструкциям на экране, нажмите любую клавишу, и вы окажетесь в Driver Health Manager.
   1. Здесь отображается список всех устройств, сообщивших о проблеме.
   2. Выберите соответствующее устройство.

3. Здесь вы получаете запрос с сообщением об ошибке и необходимыми действиями. Это сообщение отображается при каждой загрузке до подтверждения.

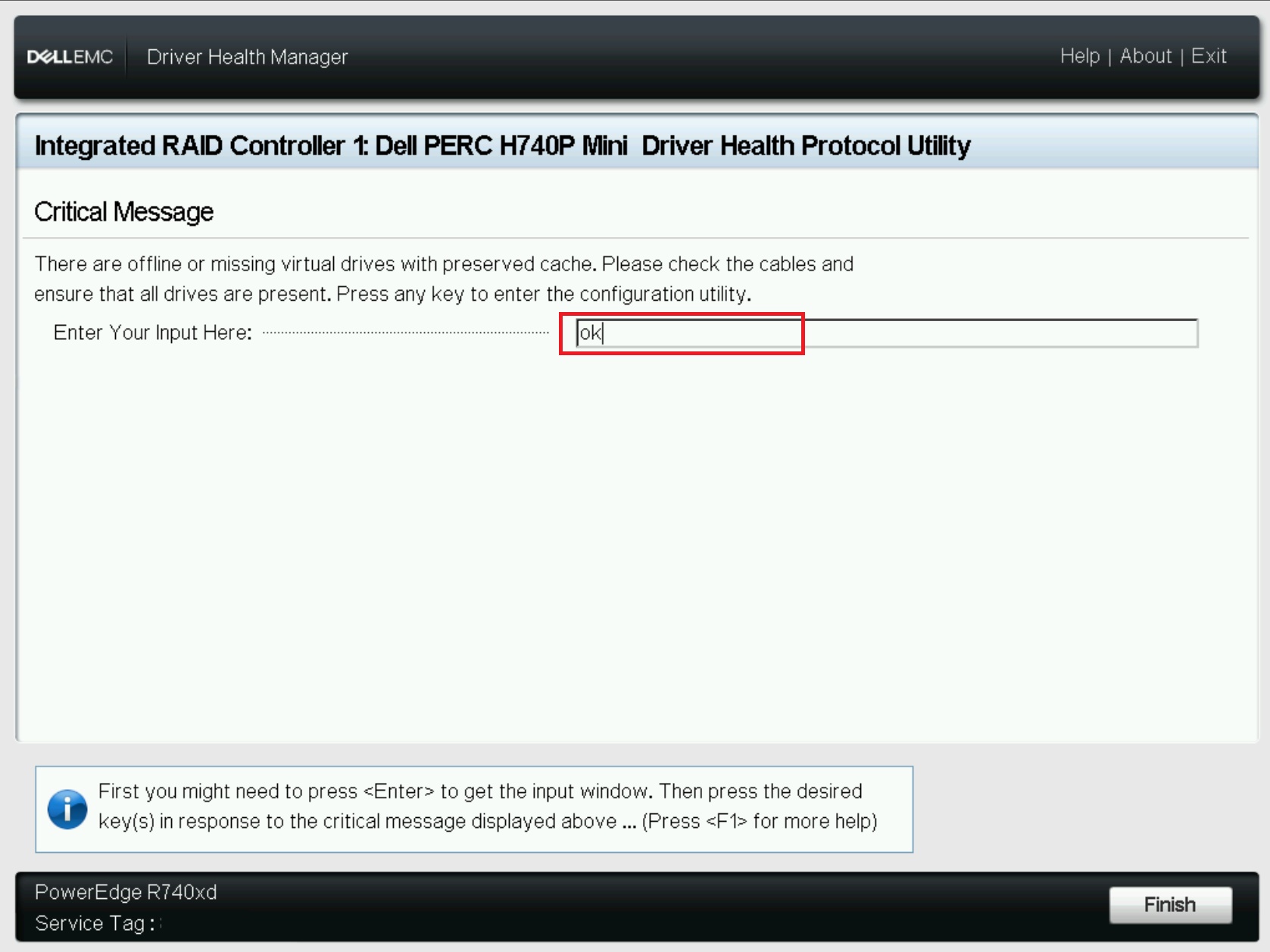

   1. В этом примере PERC сообщает: «There are offline or missing virtual drives with preserved cache. Press any key to enter the configuration utility.»
   2. Обратите внимание, что под сообщением отображается текстовое поле «Enter Your Input Here:»
      9. Чтобы активировать это текстовое поле, используйте клавишу Tab или мышь для нажатия на поле.
      10. В этом примере указано, что можно ввести любой ключ, в нашем случае в качестве ввода были использованы символы «ok».
      Примечание. Иногда указывается конкретный символ для ввода, например X или C.

   3. Чтобы отправить введенные данные, используйте клавишу Tab или мышь для нажатия Finish в правом нижнем углу.

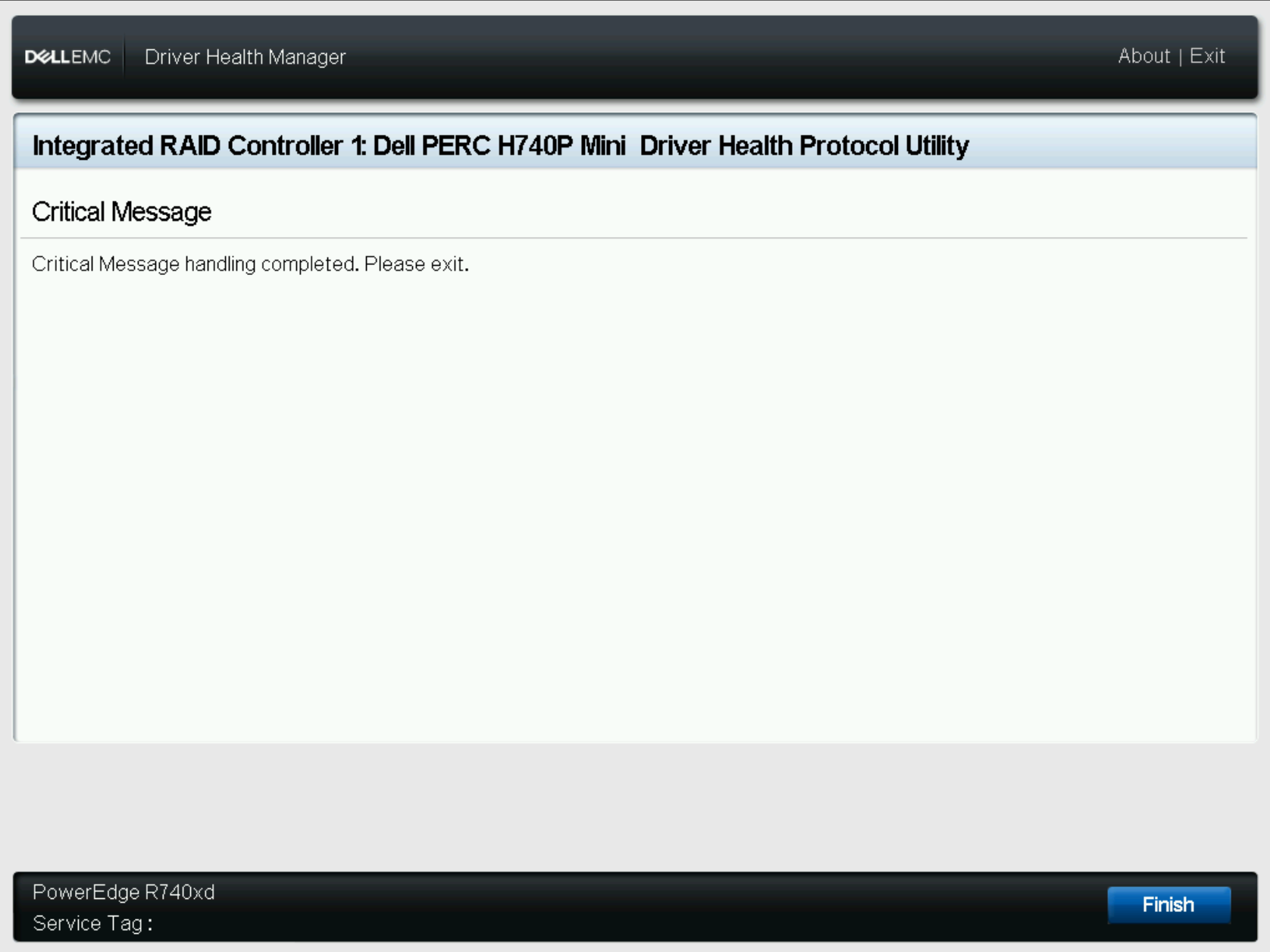

   4. Затем отображается сообщение с подтверждением сообщения об ошибке. Выберите Finish еще раз, чтобы перейти в меню конфигурации устройства

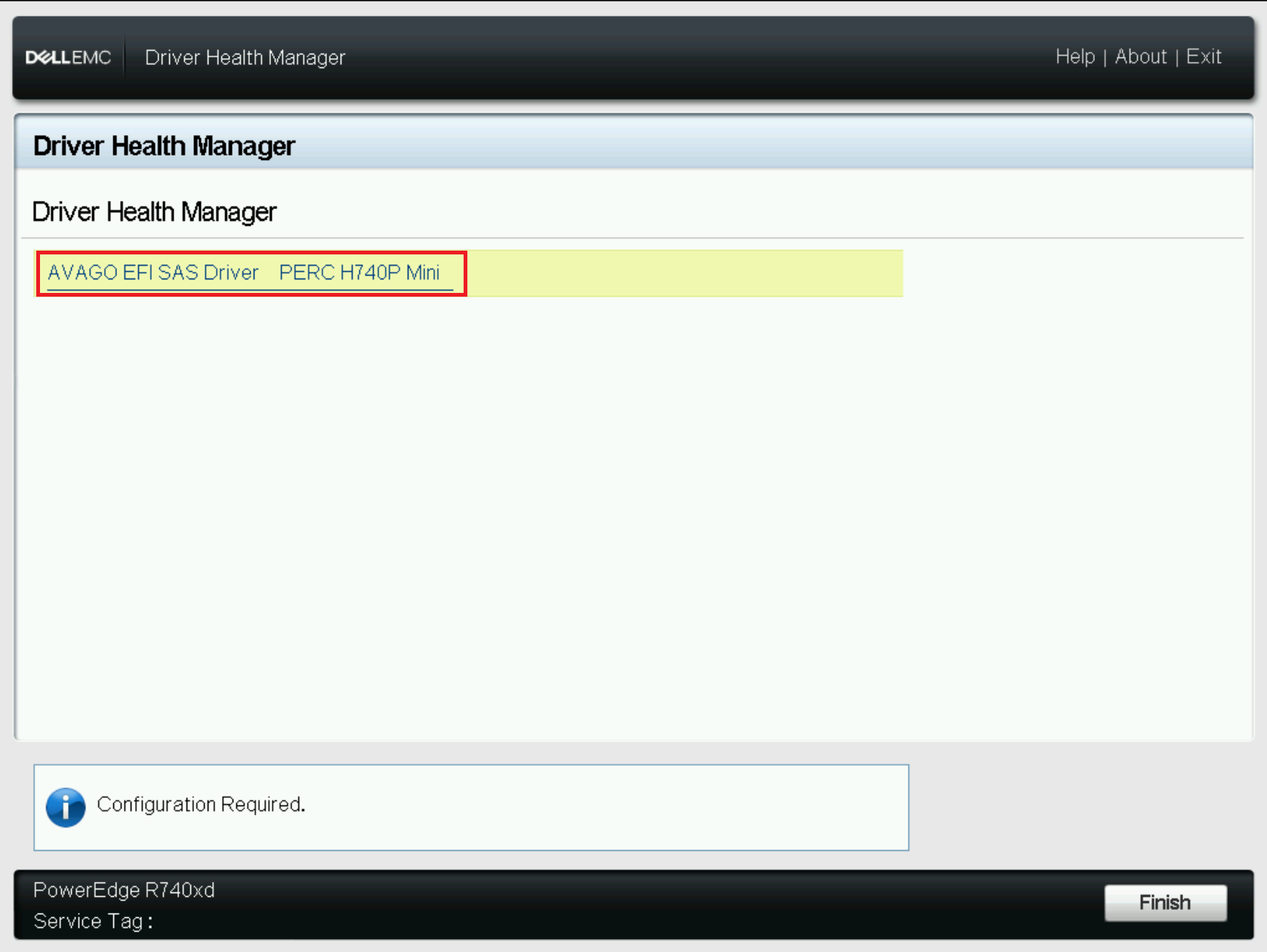

   5. Затем происходит возврат к списку устройств, что позволяет перейти к утилите настройки устройств.
   6. Выберите устройство.

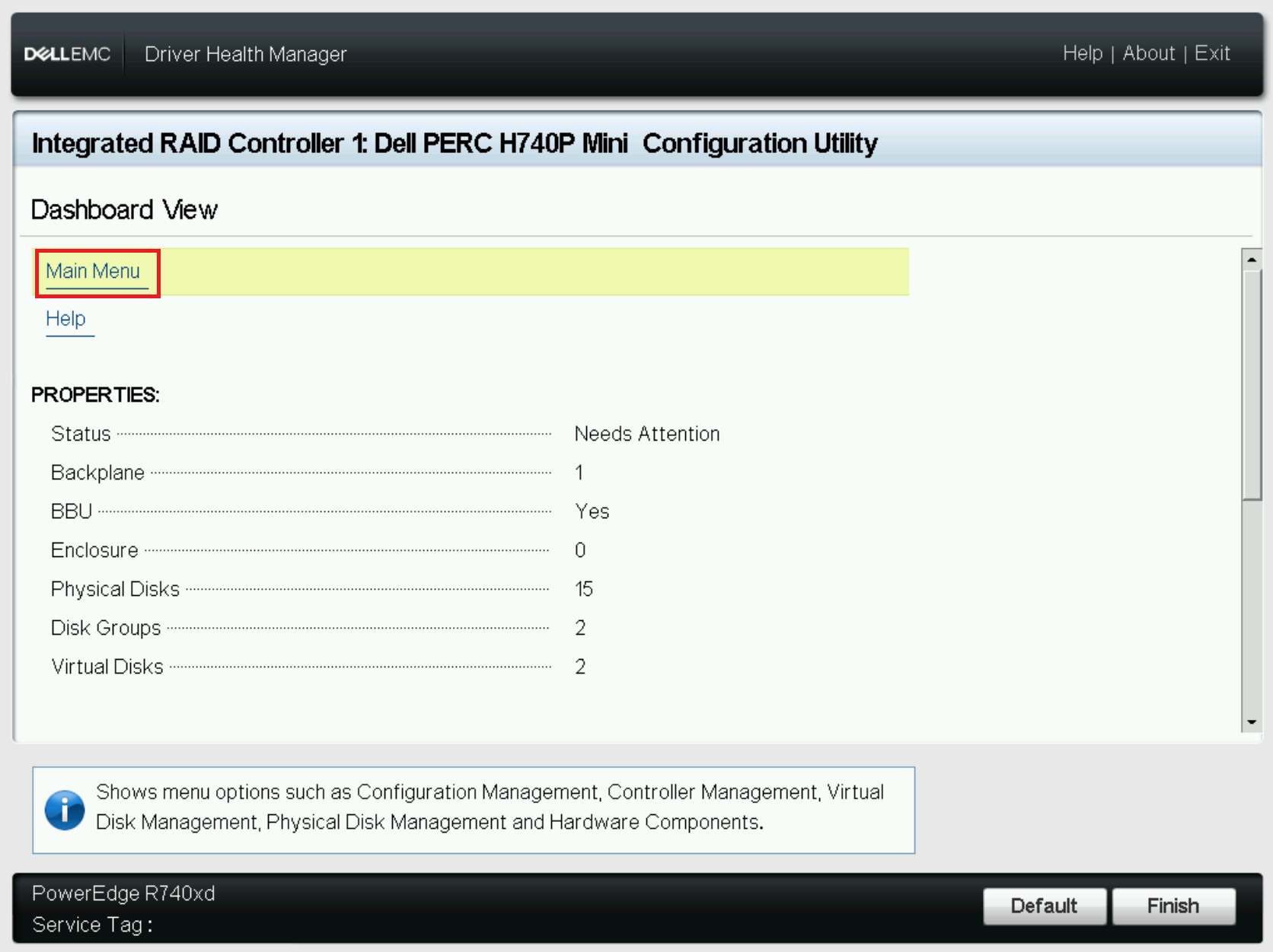

4. Теперь вы находитесь в утилите настройки устройства (как если бы вы перешли в System Setup и выбрали Device Configuration).

1. 1. В этом примере произошел сбой виртуального диска, что привело к сохранению кэшированных данных, предназначенных для этого виртуального диска.
   2. Если виртуальный диск будет снова включен, кэш будет автоматически записан на него.
   Примечание. Если необходимо импортировать внешние диски, для импорта сначала необходимо удалить сохраненный кэш.

5. Удалите сохраненный кэш
   1. Примечание. До тех пор, пока не будет устранен неисправный виртуальный диск или не будет очищен сохраненный кэш, сервер продолжит загрузку в Driver Health Manager.

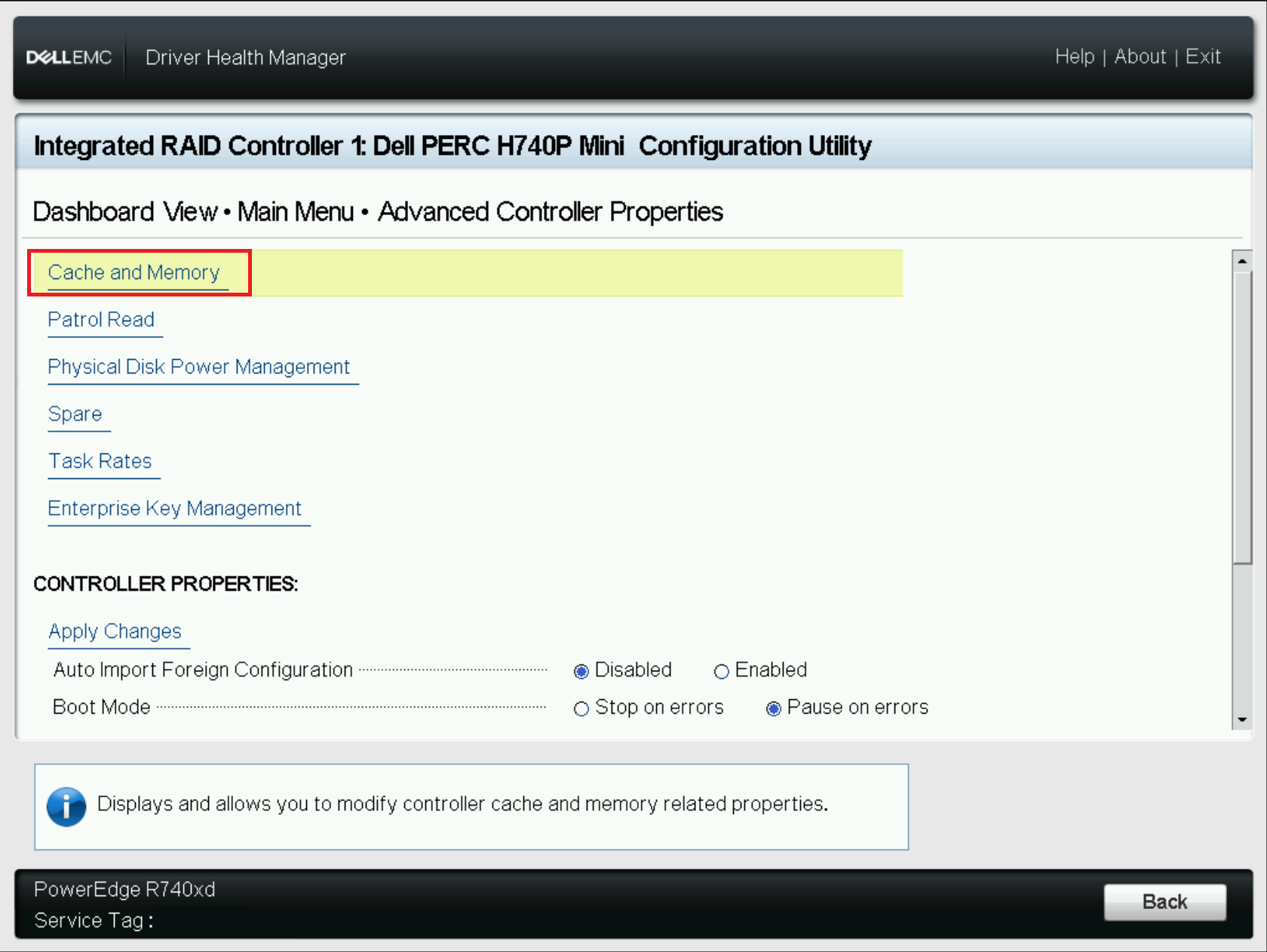

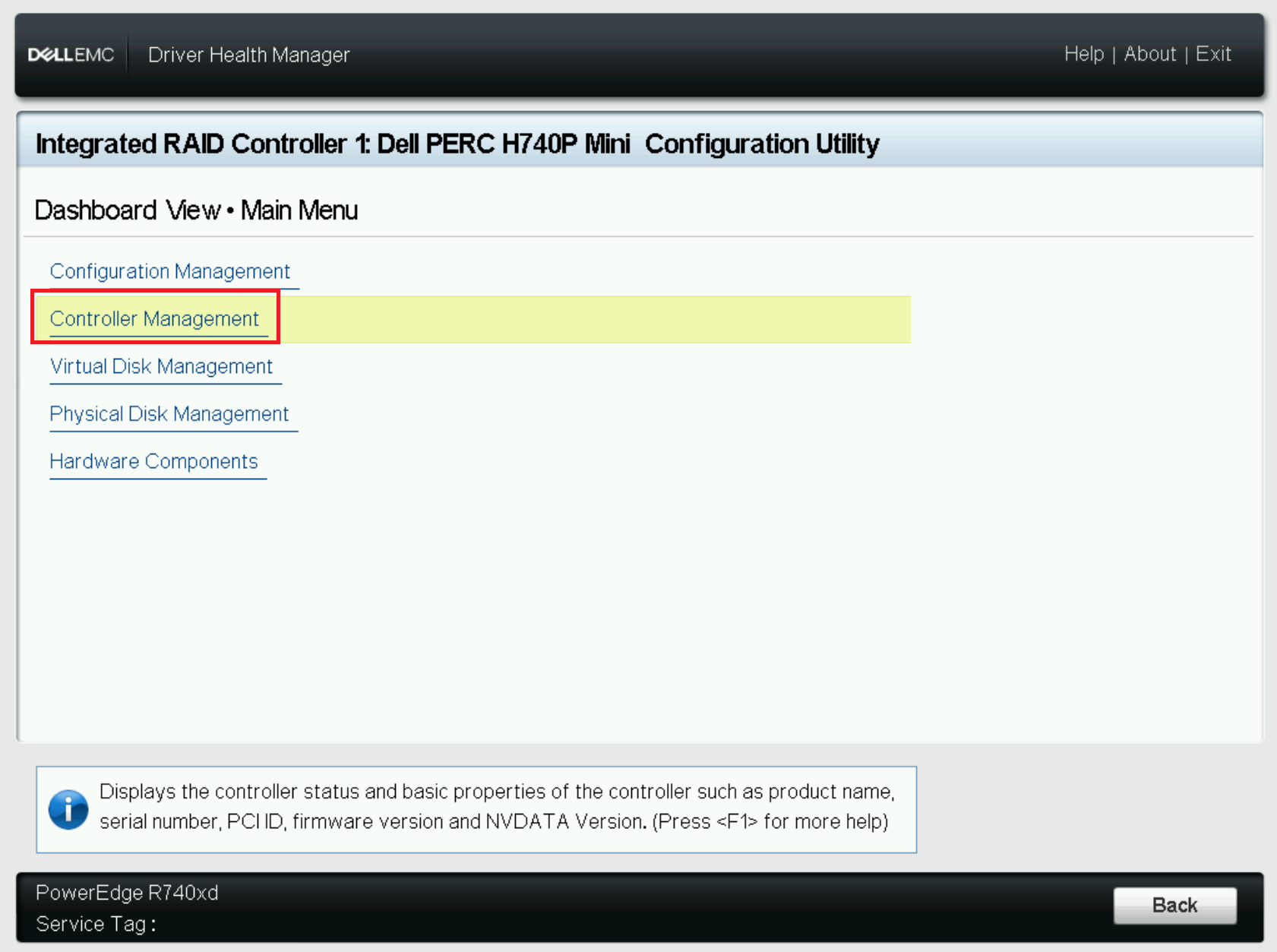

   2. Нажмите Main Menu -> Controller Management -> Advanced Controller Properties -> Cache and Memory.

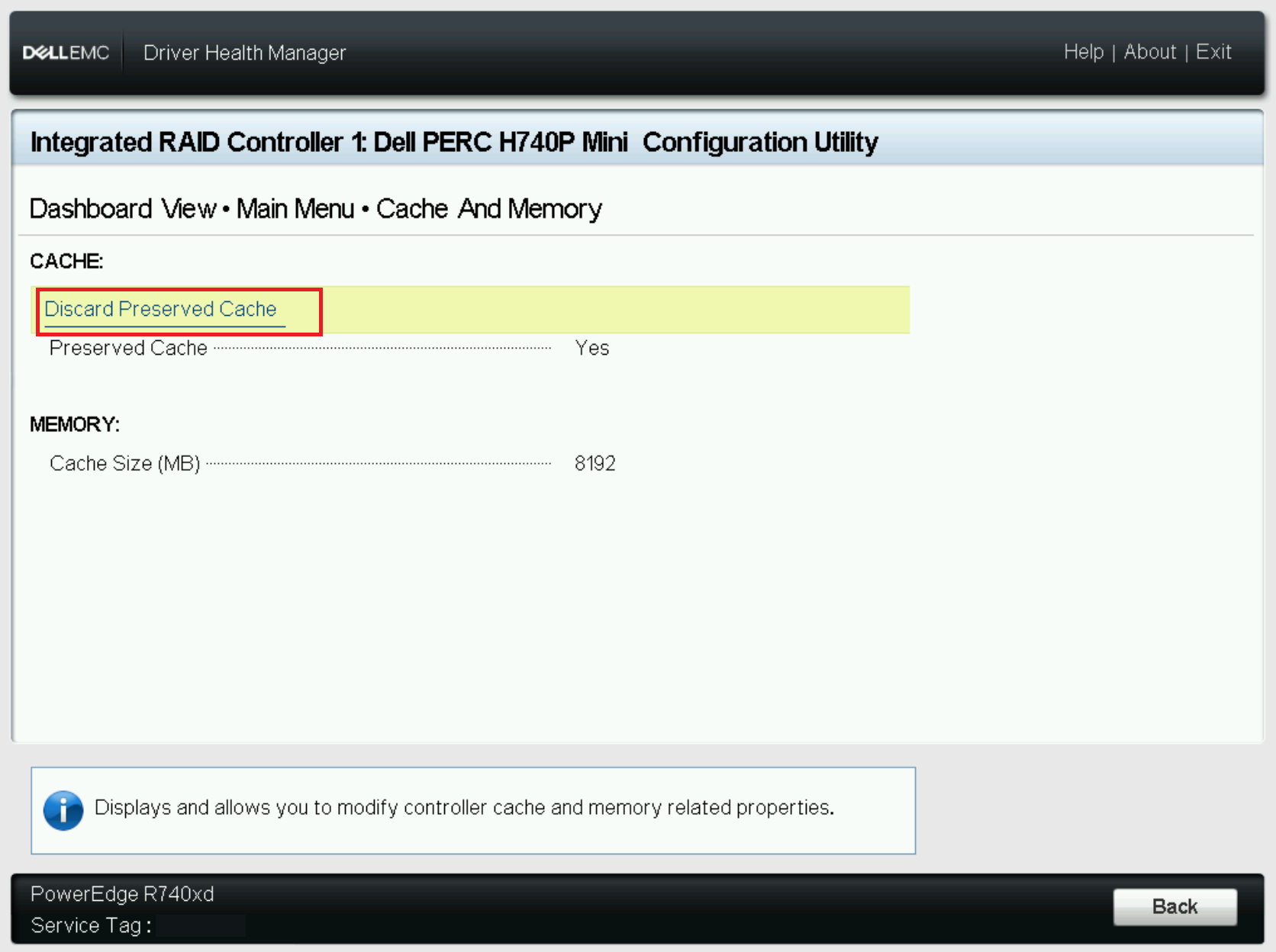

   3. Здесь появится подтверждение наличия сохраненного кэша, выберите Discard Preserved Cache.

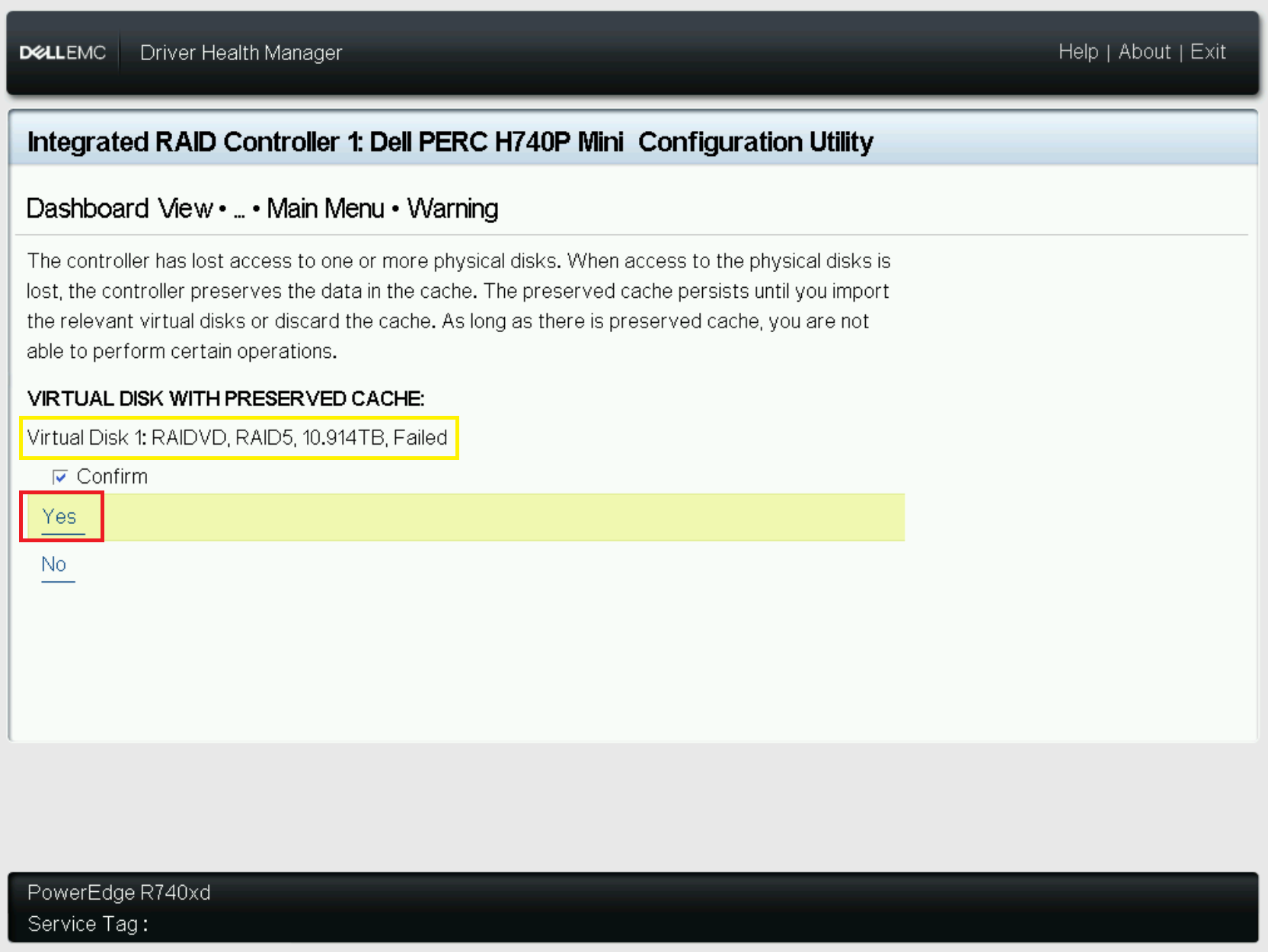

   4. Затем отобразится виртуальный диск с сохраненным кэшем, и вы должны подтвердить запрос на удаление кэша, выбрав Yes.

6. Кэш очищен, и вы можете выйти из утилиты и перезагрузить сервер, чтобы завершить процедуру POST.

Изменение поведения POST:

1. Перейдите в утилиту настройки PERC
2. Выберите Controller Management
3. Выберите Advanced Controller Properties
4. Параметры Boot Mode:
   1. Stop on errors — отображение ошибок и ожидание ввода данных. Микропрограмма не будет загружаться до тех пор, пока вы не предпримете необходимые действия.
   2. Pause on errors — отображение некритических ошибок на короткий период времени. Вы можете реагировать на ошибки, в противном случае микропрограмма продолжит загрузку. Если на контроллере есть критические ошибки, он ожидает ввода данных. Микропрограмма не будет загружаться до тех пор, пока вы не предпримете необходимые действия.
   3. Ignore errors — в этом случае ошибки игнорируются, и микропрограмма продолжает процесс загрузки.
