iDRAC: Налаштуйте та усуніть несправність сервісного модуля iDRAC

Основи сервісного модуля iDRAC:

Особливості:

• Легкий агент ОС
• Ця функція дозволяє iDRAC спілкуватися з ОС через внутрішній USB Network Interface Controller
• Ця функція дозволяє iDRAC запускатися без IP-адреси
• Ця функція може перезавантажувати хост під час блокування або інших етапів усунення несправностей
• Реплікуйте журнали контролера життєвого циклу в ОС для інструментів для скрапінгу логів
• Моніторинг S.M.A.R.T.

Версії ISM:

• OS DUP — це вбудована версія в iDRAC, яка дозволяє завантажувати вміст на iDRAC
• Це версія для встановлення в ОС, і вона підтримує Linux, Windows та ESXi.

Інсталяція ISM

Вимоги

• Увімкнено OS-BMC Passthrough на iDRAC
• Це USB-мережевий інтерфейс, який знаходиться в ОС і повинен використовувати APIPA адресу.
• Це IP мережевого інтерфейсу USB з IP-адресою за замовчуванням 169.254.0.2, яка має бути здатна пінгувати 169.254.0.1.
• IDRAC7 або новіші
• Деякі версії ISM вимагають мінімальної ревізії iDRAC прошивки для встановлення.
• ISM 3.4 та новіші вимагають TLS-рукостискання, якщо прошивка iDRAC9 підтримує використання TLS.

ISM встановлюється для операційної системи Windows.

• Завантажте ISM .exe
• Запустіть його на хості, він автоматично розпаковується у C:\OpenManage\ISM\windows
• Запусти iDRACSvcMod.msi

Встановлення ISM для Linux:

• Завантажте файл ISM tar.gz і SCP його на операційну систему Linux
• Tar –zxvf ISM.tar.gz
• Запусти setup.sh
• Введіть номер усіх функцій (10 у найновішому релізі) і натисніть Enter

ISM встановлюється на ESXi-хості:

• Завантажте файл ISM .zip і SCP у будь-який патч, наприклад /tmp
• Встановити ESXcli програмне забезпечення, що використовує таку команду: vib install –d /tmp/ISM.zip

Усунення несправностей ISM

Windows

• Перевірте iDRAC на наявність увімкненого OS Passthrough для USB
• Перевірено ncpa.cpl для віддаленого пристрою NDIS

• Біжи ipconfig /all і дізнатися IP-адресу цієї NIC
• Переконайтеся, що користувач може пінгувати IDRAC 169.254.0.1 IP
• Перезавантажте iDRAC, а потім перевстановіть iSM. Потім перезавантажте iDRAC, якщо він все ще показує «Не запущено»
• Якщо проблема залишиться, перевірте журнали аудиту ОС на наявність помилок. Щось блокує TLS Handshake.

Linux

• Перевірте iDRAC на наявність увімкненого OS Passthrough для USB
• Біжи ip addr щоб побачити, що NIC присутній і призначена APIPA-адреса

• Переконайтеся, що користувач може пінгувати IP IDRAC 169.254.1.1
• Перезавантажте iDRAC, а потім перевстановіть iSM. Потім перезавантажте iDRAC, якщо він все ще показує «Не запущено»
• Якщо проблема зберігається, перевірте /opt/dell/srvadmin/iSM/etc/rceclient.p12 щоб забезпечити існування сертифіката TLS.

ESXi

• Перевірте iDRAC на наявність увімкненого OS Passthrough для USB
• Перевірте існування мережевої карти, виконавши таку команду: esxcli network ip interface list
• Це має показати віртуальний USB-мережевий адаптер під назвою "vSwitchiDRACvusb"

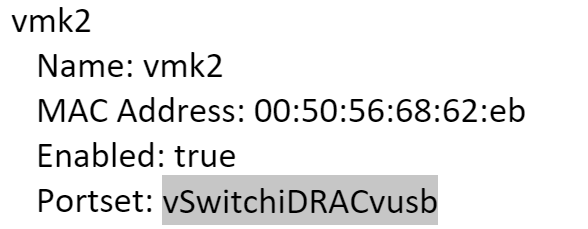

Приклад:

• Оскільки мережевий інтерфейс vUSB вказаний як vmk2, перевірте її IP-адресу за допомогою наступної команди:

esxcli network ip interface ipv4 get -i vmk2

• Переконайтеся, що користувач може пінгувати IDRAC 169.254.0.1 IP
• Якщо це спрацює, припиніть сервіс: /etc/init.d/dcism-netmon-watchdog stop
• Тепер починайте з перемикача Встановлено: /etc/init.d/dcism-netmon-watchdog start install
• Перезапустити iDRAC
• Повторіть TLS Handshake, якщо проблема залишиться: /opt/dell/srvadmin/iSM/bin/Invoke-iSMPKIHelper-install
• Переконайтеся, що сертифікат створений і збережений у наступному шляху: /etc/cim//dell/srvadmin/iSM/rceclient.p12
