PowerEdge: RAID 10 Mirror-Set-ID für PowerEdge RAID-Controller 9 und höher

Ab der Controller-Serie PERC 9 werden bei der Implementierung von RAID 10-Arrays nicht mehr mehrere Spannings verwendet. Die Technologie hat sich zu einer Single-Span-Implementierung geändert. Die wichtigsten Gründe hierfür sind:

• SSD-Funktionen vollständig für maximale Leistung nutzen.
• Das Spanning über 32 physische Laufwerke hinaus erweitern.

Link zum Wissensdatenbankartikel 131648 mit den PERC-Familien: Liste der PERC-Typen (PowerEdge RAID Controller) für Dell EMC Systeme.

Die Terminologie zur Korrelation der Laufwerke, die miteinander gespiegelt werden, hat sich geändert. Statt als „Spanning“ werden sie als „Mirror Sets“ bezeichnet. Wir können die Mirror-Set-ID über OpenManage Server Administrator und die OpenManage-Befehlszeile anzeigen.


Mirror-Set-ID während der RAID-Erstellung finden.

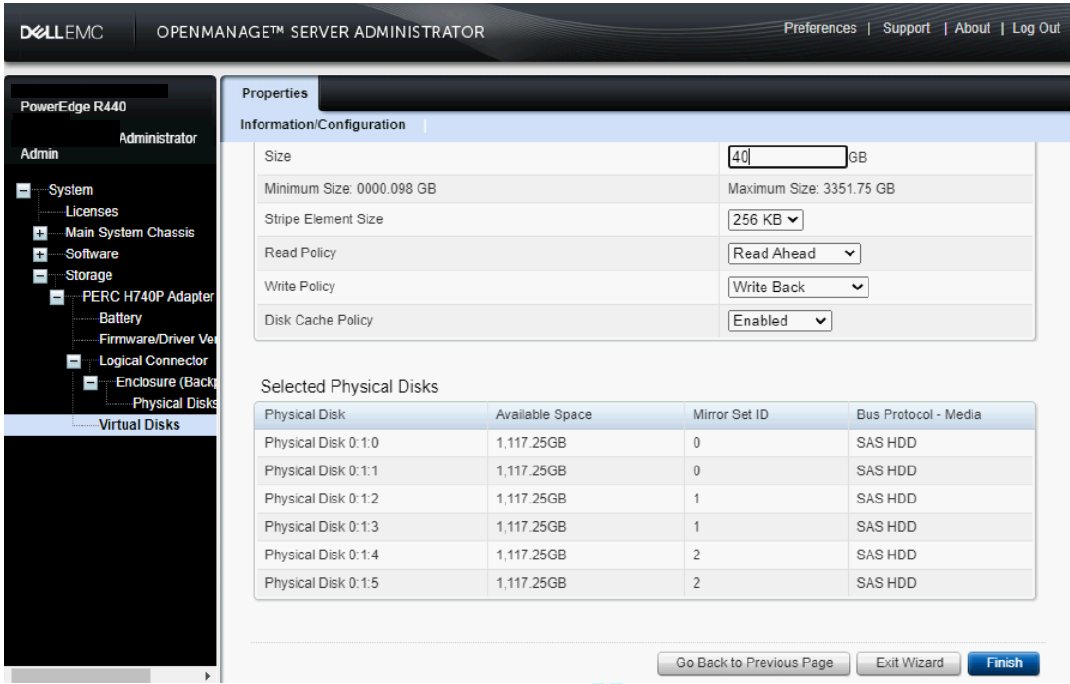

Während der Erstellung von RAID 10 in OpenManage Server Administrator zeigt OMSA die Mirror-Set-ID für jede Festplatte während der Erstellung an. Die Laufwerke werden in der Reihenfolge gekoppelt. Die ersten beiden Laufwerke sind Teil des ersten Mirror-Set 0, die nächsten beiden Laufwerke sind Mirror-Set 1 usw.

Mirror-Set-ID eines bereits erstellten RAID 10 finden.

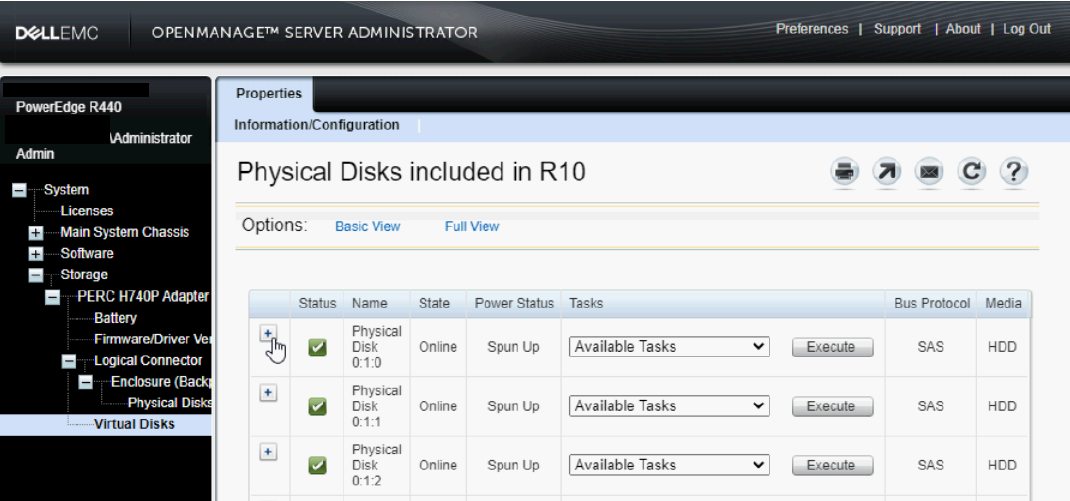

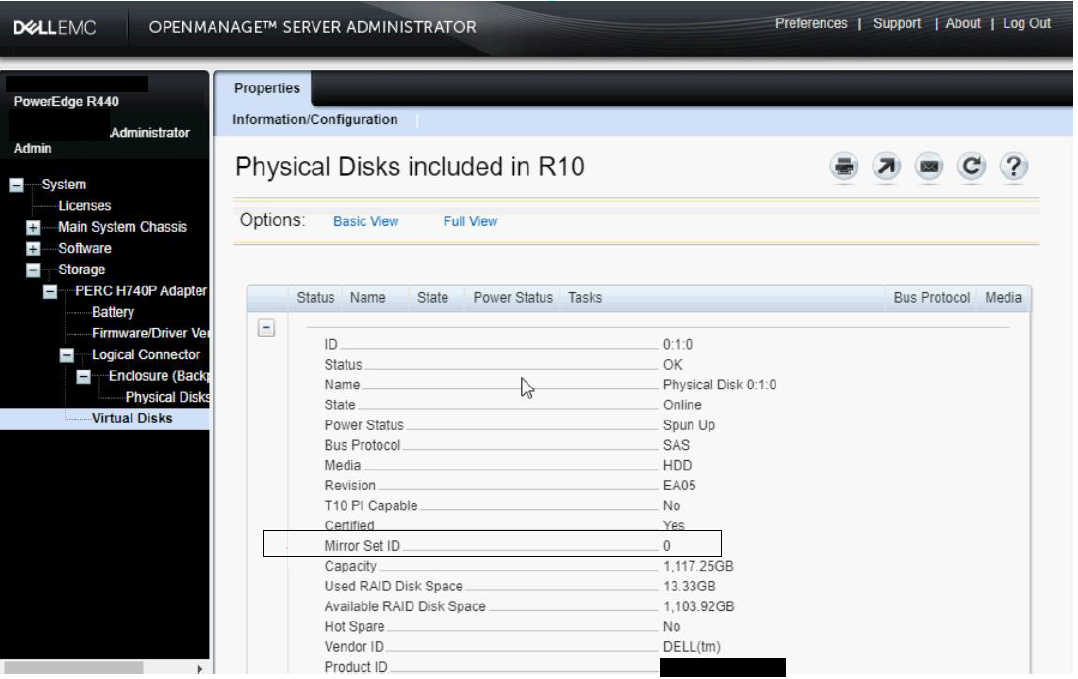

Nach der Erstellung eines RAID-10-Arrays wird die Mirror-Set-ID durch Erweitern der Eigenschaften der einzelnen physischen Laufwerke in der Liste „Physical Disk“ angezeigt.


Mirror-Set-ID unter Verwendung von OMCLI finden.

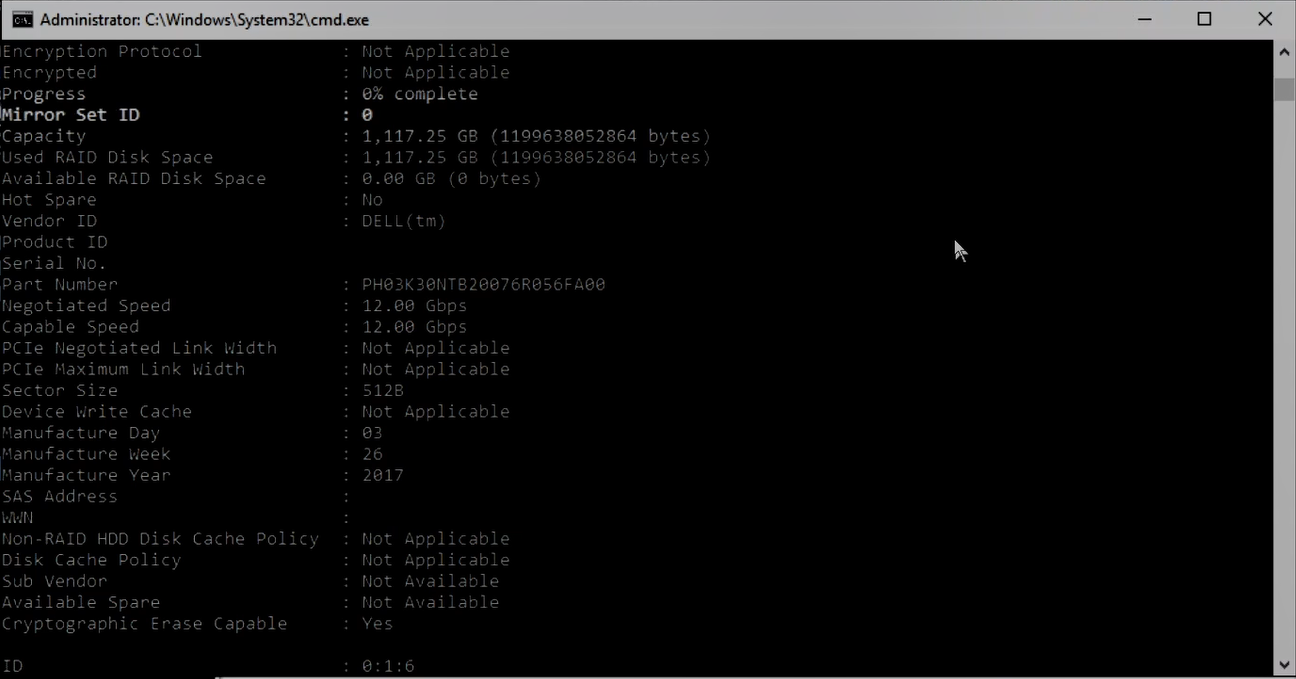

Mit OMCLI können Sie die Mirror-Set-ID finden, wenn Sie die Eigenschaften des physischen Laufwerks ausgeben.
Beispielbefehl: omreport storage pdisk controller=0

Dies gibt die Eigenschaften für alle Festplatten aus.


Weitere Informationen finden Sie in diesem Video:
