PowerEdge: iDRAC9-Performancemonitoring mit SNMP

Zusammenfassung: Das folgende Dokument enthält ein Beispiel für das Überwachen der Performance auf einem iDRAC9 mithilfe von Simple Network Management Protocol (SNMP).

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.
Andere Ressourcen ansehen

Weisungen

DRAC 9-Leistungsüberwachung über SNMP

Dies ist eine eingeschränkte Möglichkeit, Warnmeldungen über SNMP für den CPU-Leistungsschwellenwert (Central Processing Unit) zu erhalten. Dies ist zum Aktivieren erforderlich, da es standardmäßig deaktiviert ist. Dies ist ebenfalls nur auf Systemen mit INTEL Prozessoren verfügbar:

Die Objektkennung (OID) lautet 1.3.6.1.4.1.674.10892.5.3.2.1.0.2650. Die Implementierung erfordert jedoch zwei Schritte, bevor sie verwendet werden kann.

Weitere Informationen finden Sie im folgenden Whitepaper: Erweiterte bandexterne Leistungsüberwachung:
https://downloads.dell.com/solutions/general-solution-resources/White%20Papers/Enhanced_OOB_Performance_Monitoring_WhitePaper.pdf

Abschnitt 4: Sensorschwellenwerte

  • Die oberen, nicht kritischen Schwellenwerte der Auslastungssensoren können über WS-Man- und RACADM-Schnittstellen angezeigt und konfiguriert werden.
  • Die oberen, nicht kritischen Schwellenwerte dieser Sensoren können mithilfe der unten stehenden FQDDs (Fully Qualified Device Descriptor) konfiguriert werden.

 Voraussetzungen:

  • Aktivieren der Intelligenten Plattform-Verwaltungsschnittstelle (IPMI) auf dem iDRAC (iDRAC-Einstellungen, Konnektivität, IPMI)
  • IPMI für den Nutzer aktivieren (iDRAC-Einstellungen/Nutzer/Nutzerkonfiguration)
  • Linux-basiertes System mit IPMI-Tools ODER Windows-System mit installierten OMSA- oder IMPI-Tools (https://www.dell.com/support/home/drivers/driversdetails?driverid=9ngfj)

 Der folgende Befehl kann remote oder lokal ausgeführt werden (Remotebeispiel):

  • Weitere Informationen finden Sie auf Seite 27 des Whitepapers zur erweiterten bandexternen (OOB) Leistungsüberwachung.

  1. Aktivieren Sie den Sensor:

    #ipmitool -I lanplus -H <drac ip> -U user -P password raw 0x04 0x28 0xFD 0xC0 0x80 0x00 0x80 0x00

    1. Beispiel:

      ipmitool -I lanplus -H 100.92.208.152 -U user -P password raw 0x04 0x28 0xFD 0xC0 0x80 0x00 0x80 0x00

  2. Legen Sie den Schwellenwert mithilfe von RACADM fest. Diese können auch lokal oder remote ausgeführt werden:

    # racadm - sensorsettings set iDRAC.Embedded.1#SystemBoardCPUUsage -level Max 90
    1. Beispiel:
      racadm -r 100.92.208.152 -u user -p password sensorsettings set iDRAC.Embedded.1#SystemBoardCPUUsage -level Max 90


Dadurch wird der Sensor aktiviert, der Schwellenwert festgelegt und ein Wert für die Warnung festgelegt.

Eine Workload kann mithilfe von Programmen von Drittanbietern simuliert werden.

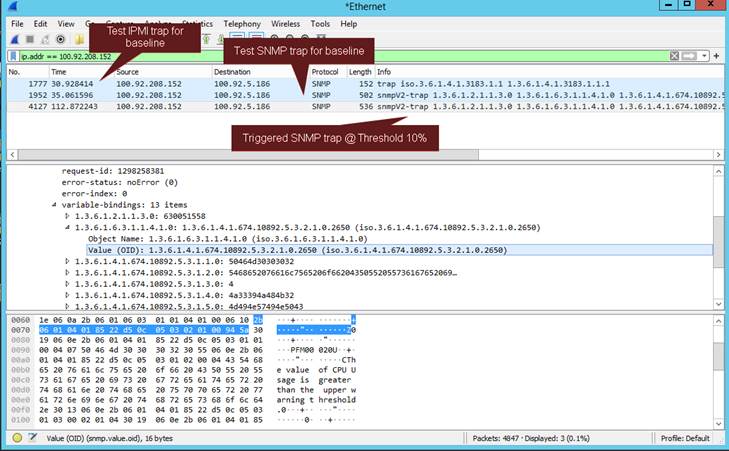

Dies ist die Ausgabe des Traps mit Wireshark:
Wireshark

Es gibt keine Argumente für die SNMP OID, da sie mit dem im RACADM-Befehl angegebenen Schwellenwert ausgelöst wird.

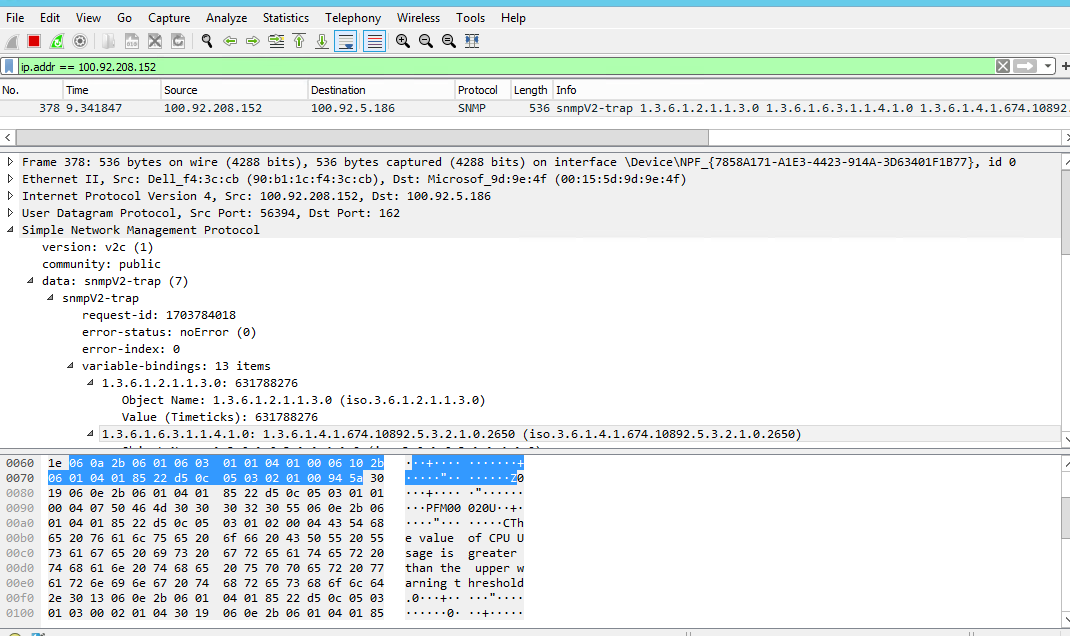

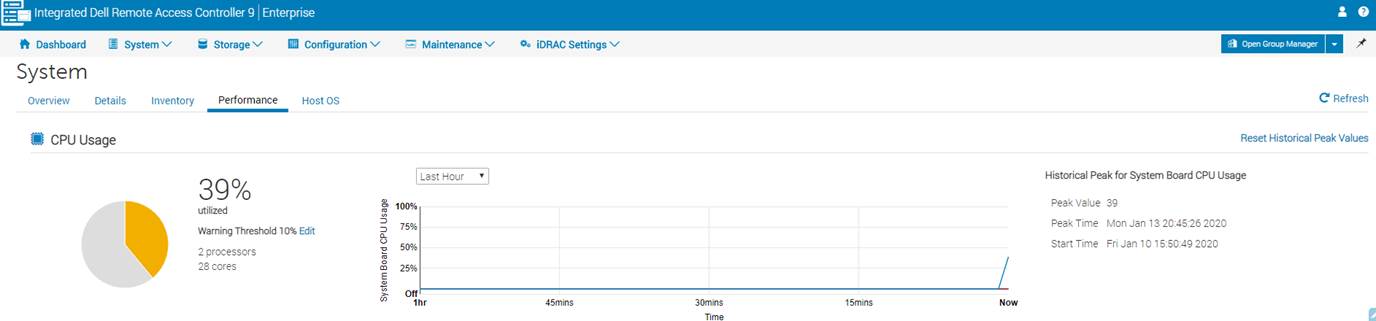

Beispielansicht von DRAC korreliert mit Wireshark-Ausgabe:
iDRAC9

Wireshark
