Konfigurieren von RAID mit AMD RAIDXpert2

Betroffene Plattformen:

• Precision-Workstations
• Dell Pro Max-Desktops
• Dell Pro Max-Laptops

Inhaltsverzeichnis:

• Erstellen des RAID-Volumes
• Herunterladen des RAID-Treibers
• Installieren eines Betriebssystems auf dem RAID-Array
• Löschen des RAID-Volumes

Erstellen des RAID-Volumes

1. Wenn Ihr Computer hochfährt, drücken Sie F2 , um das BIOS-Setup-Menü aufzurufen.
2. Klicken Sie im Hauptmenü auf Storage .
3. Wählen Sie im Abschnitt SATA-Betrieb den RAID-Ein-Modus aus.

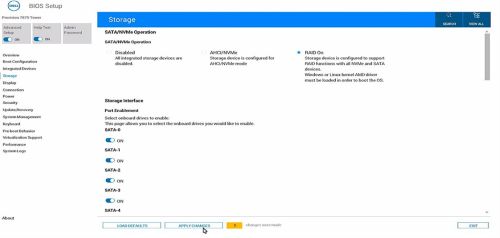

4. Klicken Sie auf APPLY CHANGES, um die Einstellungen zu speichern, und klicken Sie dann auf EXIT.

5. Wenn Ihr Computer neu gestartet wird, drücken Sie die Taste F12 , um das Menü "Einmalige Starteinstellungen" aufzurufen.

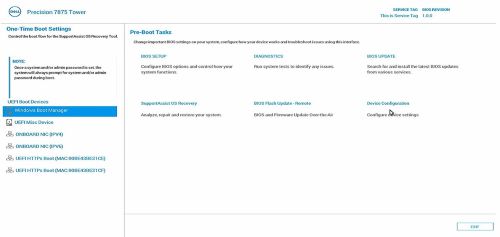

6. Wählen Sie im Menü Pre-Boot Tasks die Option Device Configuration aus.
   Der TPV EFI Device Manager wird angezeigt.

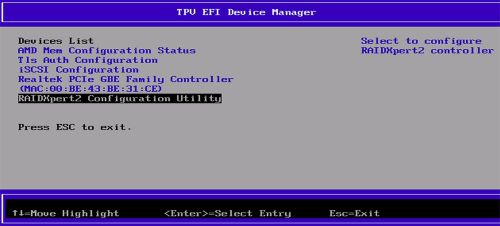

7. Wählen Sie aus der Geräteliste RAIDXpert2-Konfigurationsdienstprogramm aus.

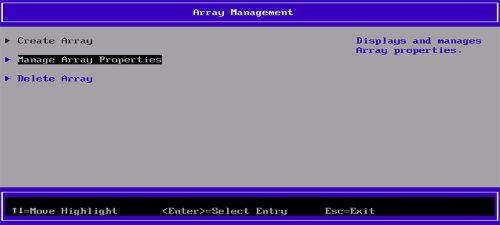

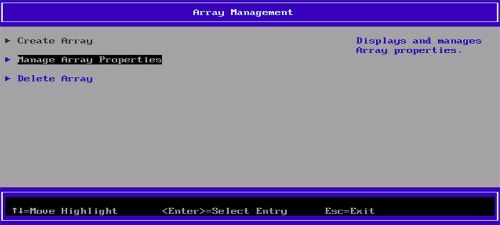

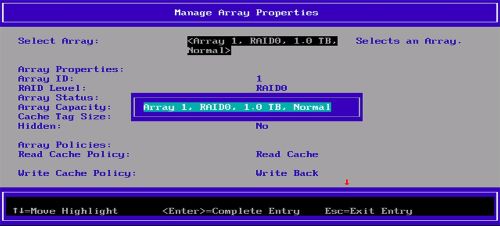

8. Wählen Sie im Bereich Array Management die Option Manage Array Properties aus.

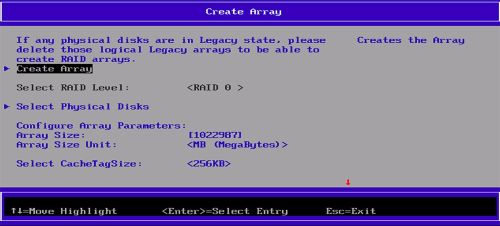

9. Wählen Sie Create Array aus.

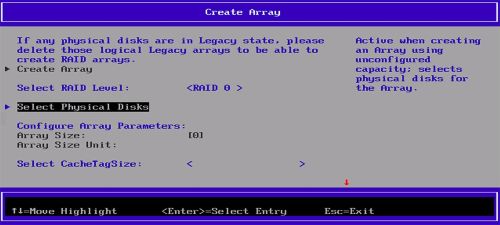

10. Wählen Sie im Fensterbereich Create Array die Option Physical Disks aus, um den RAID-Modus zu erstellen. Die Liste der RAID-Typen wird angezeigt.

11. Wählen Sie den gewünschten RAID-Typ aus der Liste aus.
12. Wählen Sie im Abschnitt Select Media Type die Festplatte aus.
    Stellen Sie sicher, dass [X] neben der Festplatte ausgewählt ist.

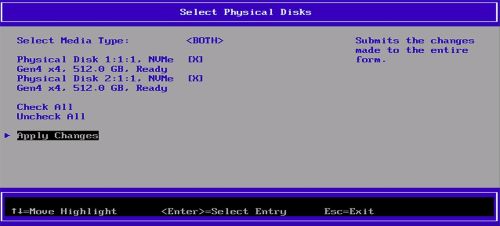

13. Wählen Sie Änderungen übernehmen aus, um die Einstellungen zu speichern.


Zurück zum Anfang

Herunterladen des RAID-Treibers

1. Rufen Sie die Dell Support-Website auf und suchen Sie nach Ihrem Produkt.
2. Klicken Sie auf "Treiber und Downloads" und laden Sie die AMD-Chipsatz-Gerätesoftware herunter.
3. Doppelklicken Sie auf die .exe Datei des heruntergeladenen Chipsatztreibers.

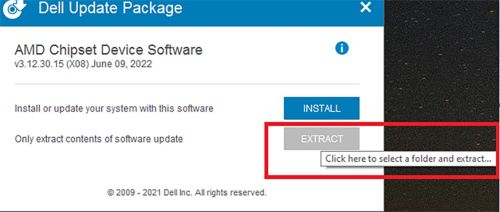

4. Wählen Sie Extrahieren aus und speichern Sie das Paket auf Ihrem Computer.


Zurück zum Anfang

Installieren eines Betriebssystems auf dem RAID-Array

1. Erstellen Sie das RAID-Array gemäß der vom Computer unterstützten Konfiguration.
2. Erstellen Sie einen startfähigen Windows-USB-Stick.
   Hinweis: Wenn Sie einen Dell USB-Datenträger verwenden, der mit OSRI ausgeliefert wurde, fahren Sie mit Schritt 6 fort.
3. Kopieren Sie die Windows-Binärdateien auf einen USB-Stick.
4. Erstellen eines Ordners $WinpeDriver$ auf dem USB-Laufwerk.
5. Kopieren Sie alle RAID-Laufwerke nach $WinpeDriver$ .
6. Schließen Sie den USB-Stick an den Computer an und starten Sie den Installationsvorgang.
   Hinweis: Schließen Sie die Installation des Betriebssystems ab, indem Sie die Anweisungen auf dem Bildschirm befolgen.
7. Stellen Sie sicher, dass die RAID-Laufwerke in der richtigen Reihenfolge geladen werden: rcbottom > rcraid > rccfg.
   Hinweis: $WinpeDriver$ Dell USB-Medien laden automatisch alle erforderlichen Treiber zum Zeitpunkt der Installation, ohne dass eine manuelle Intervention erforderlich ist.
8. Wählen Sie Array1 (Disk0) aus, um mit der Installation des Betriebssystems fortzufahren.
   Hinweis: Sie können überprüfen, ob die RAID-Treiberinstallation abgeschlossen ist, indem Sie im Geräte-Manager nachsehen. Die Installation des Betriebssystems wird nur auf dem ersten RAID-Volume unterstützt.
9. Starten Sie das Betriebssystem neu und installieren Sie die AMD RAIDXpert2-Anwendung von der AMD Chipset Device Software , die zuvor heruntergeladen wurde.

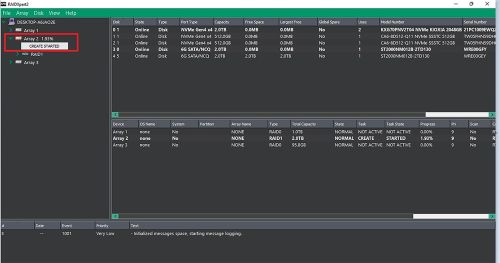

10. Öffnen Sie die AMD RAIDXpert2-App über das Windows-Startsymbol.

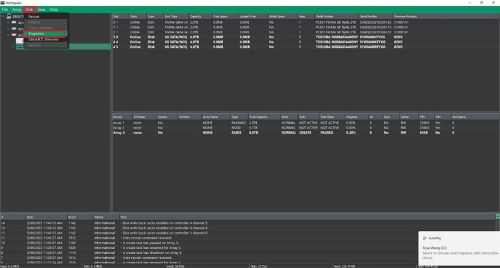

11. Wählen Sie im Menü die Option Disk >Properties aus.

12. Wählen Sie die erforderliche Festplatte aus.
    Die Eigenschaften von Disk werden angezeigt.
    Hinweis: Wenn Datenträgerrückschreibe-Caching und Vorauslesen bereits aktiviert sind, überspringen Sie die Schritte 11 und 12.

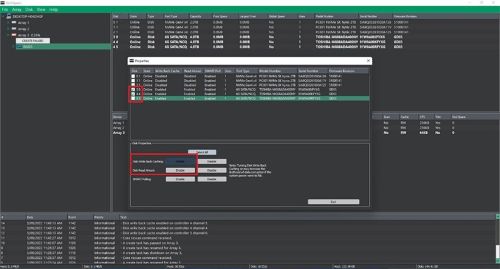

13. Wählen Sie unter Datenträgerrückschreibe-Caching die Option Aktivieren aus.
14. Wählen Sie unter Disk Read Ahead die Option Enable aus.


Zurück zum Anfang

Löschen des RAID-Volumes

1. Drücken Sie F12 , um das Menü "Einmalige Starteinstellungen" aufzurufen.
2. Wählen Sie Device Configuration aus.

   Der Bereich TPV EFI Device Manager wird angezeigt.
3. Wählen Sie aus der Geräteliste RAIDXpert2-Konfigurationsdienstprogramm aus.

4. Wählen Sie im Bereich Array Management die Option Manage Array Properties aus.

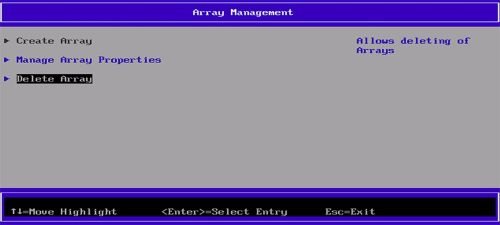

5. Wählen Sie Delete Array aus.

6. Wählen Sie Alle überprüfen aus.

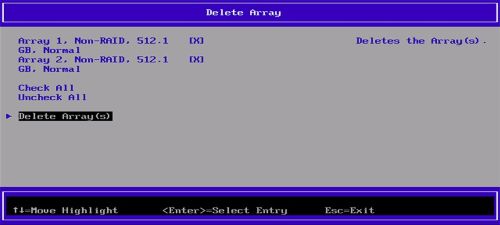

7. Wählen Sie Delete Array(s) aus.

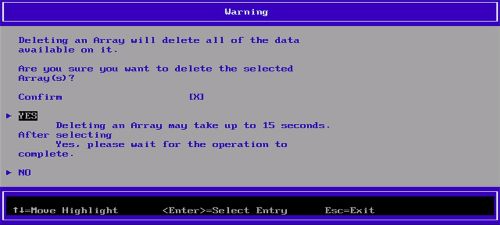

8. Wählen Sie YES aus.

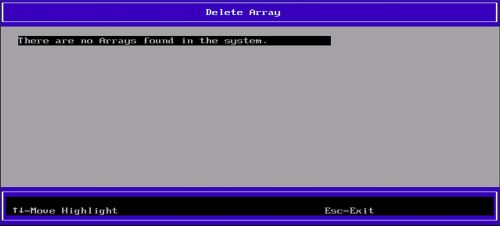

Sobald der Prozess abgeschlossen ist, wird die Meldung There are no Arrays found in the system angezeigt.
