Cabo RS232 correto para usar com o monitor Dell C8618QT, C5518QT, C6522QT ou C5522QT

Summary: Siga as diretrizes abaixo para usar o cabo RS232 correto no monitor Dell C8618QT, C5518QT, C6522QT ou C5522QT para garantir que o monitor responda aos comandos da RS232.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Produtos afetados:

  • Dell C8618QT
  • Dell C5518QT
  • Dell C6522QT
  • Dell C5522QT

Cabo RS232 para monitor Dell

Se o monitor Dell C8618QT, C5518QT, C6522QT C5522QT não estiver respondendo aos comandos da RS232, use o cabo reta correto, e não o cabo cruzado. Consulte a Figura 1 abaixo para obter detalhes sobre o cabo RS232 correto:

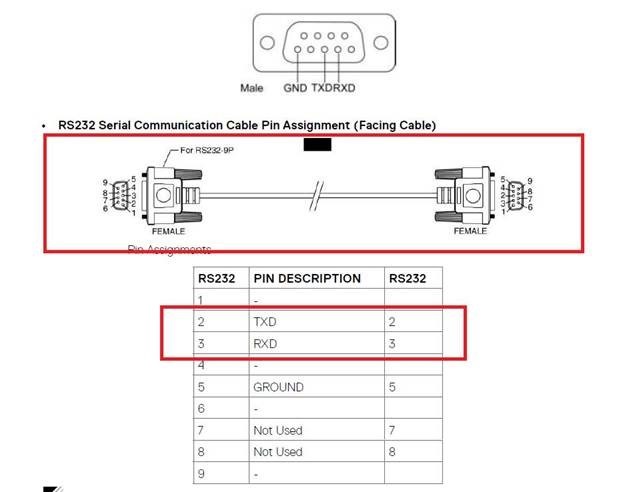

Cabo RS232 com ligação direta e atribuição de pinos

Cause

Não aplicável

Resolution

Depois de garantir que o cabo RS232 correto está sendo usado, você deve desativar a conexão de rede seguindo as etapas abaixo:

  1. Mantenha pressionado o ícone 5 na tela por 4 segundos para ligar

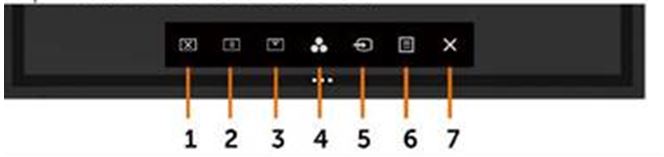

    Controles na tela do C8618QT
  2. Um ícone de rede é exibido no canto superior esquerdo da tela por 5 segundos:
    Ícone de rede na tela
  3. No painel frontal, mantenha o ícone 5 pressionado por quatro segundos.
  4. Um ícone de rede é exibido no canto superior esquerdo por 5 segundos para mostrar que a rede foi desativada:

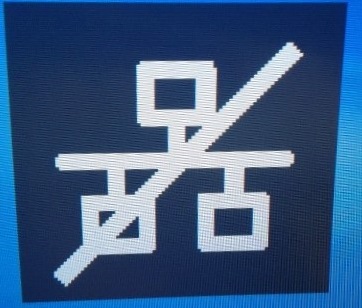

    Ícone de rede desativada

Affected Products

Dell C5518QT, Dell C5522QT, Dell C6522QT, Dell C8618QT
Article Properties
Article Number: 000137986
Article Type: Solution
Last Modified: 30 Apr 2026
Version:  9
