Data Domain: Slik får du tilgang til DDOS-konsollen via iDRAC på et DD3300-system

Problembeskrivelse

Det første oppsettet av et Data Domain-system gjøres vanligvis via en seriell konsolltilkobling. Etter det første oppsettet fra en seriell tilkobling for direkte tilkobling, har mange kundemiljøer ikke en annen måte å koble til konsollen eksternt enn en LAN-tilkobling via SSH eller Telnet. Det er behov for å kunne få tilgang til DD3300-konsollen gjennom et annet grensesnitt. iDRAC på DD3300 støtter Serial Over LAN (SOL), som kan brukes til å få tilgang til DDR-konsollen via en iDRAC-dedikert port. Dette dokumentet beskriver hvordan du får tilgang til DD3300-konsollen via iDRAC.

Symptomer

Får ikke tilgang til DD3300 via ekstern seriell tilkobling eller LAN-tilkobling.

Gjelder for:

DD3300

Løsning

Brukere kan få tilgang til DD3300-konsollen via iDRAC når seriekonsoll- og Ethernet-tilkoblingen til NIC-portene ikke er tilgjengelig.

Forutsetninger

• iDRAC-tilgang må være aktivert. Se KB 517134 – Slik konfigurerer du iDRAC på DD3300

Trinn

Konfigurere BIOS for SOL.

1. Logg på iDRAC via nettleseren

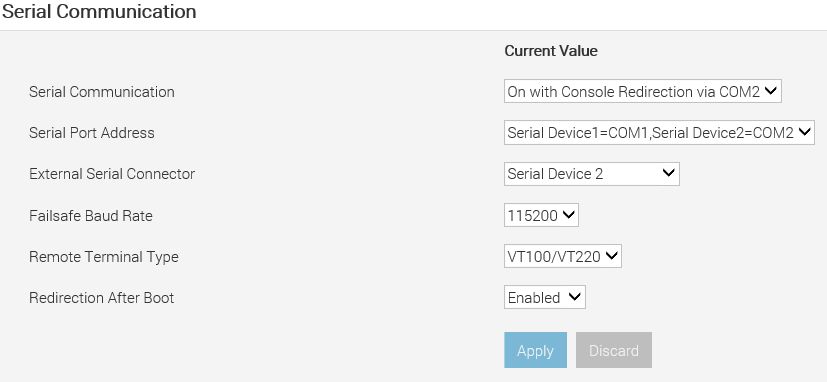

2. Gå til Konfigurasjon > BIOS-innstilling > Seriell kommunikasjon

3. Angi følgende verdier:

   • Seriell kommunikasjon - På med konsollomdirigering via COM2
   • Seriell portadresse -- seriell enhet1=COM1, seriell enhet2=COM2
   • Ekstern seriell kontakt – seriell enhet 2
   • Feilsikker overføringshastighet 115200
   • Ekstern terminaltype -- VT100/VT220
   • Aktiver omadressering etter oppstart


4. Klikk på Bruk på innstillinger for seriell kommunikasjon

5. Gå til bunnen av siden, og klikk på Ved neste omstart eller Bruk og start på nytt. DD må startes på nytt, slik at iDRAC kan bruke de nye BIOS-innstillingene.

Konfigurere iDRAC til å bruke SOL.

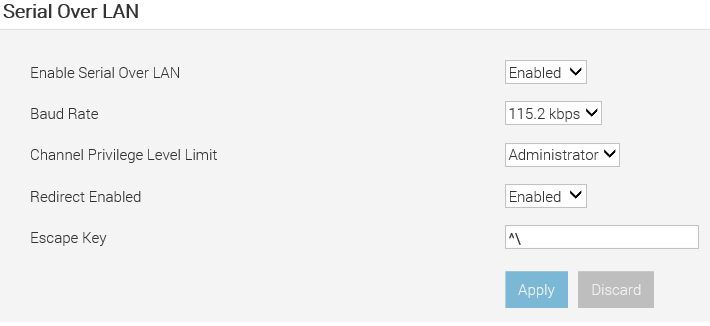

1. I iDRAC-webgrensesnittet går du til iDRAC Settings > Connectivity > Serial Over LAN.

   Siden Serial over LAN vises.

2. Angi følgende verdi:

   • Aktiver seriell over LAN – aktiver
   • Baud Rate - 115,2 kbps
   • Grense for kanaltilgangsnivå – administrator
   • Omdirigering aktivert -- Aktiver
   • Esc-nøkkel -- ^\ (CTRL + \)


3. Klikk på Apply (Bruk)

IPMI SOL-innstillingene er nå konfigurert.

Aktiver støttet SSH-protokoll.
For å aktivere SSH.

1. Gå til iDRAC-innstillingstjenester >
2. Velg Aktivert for SSH
3. Kontroller at portnummeret er satt til 22
4. Klikk på Apply (Bruk)

SSH er nå aktivert.

Bruke SOL over en SSH-økt
For å starte SOL fra Putty på et Windows-system.

• Åpne kitt
• Skriv inn samme vertsnavn eller IP-adresse som brukes for iDRAC-webgrensesnittet.
• Bruk port 22 som standardport.
• Velg Åpne for å koble til.
• Skriv inn bruker-ID og passord for å logge på. Vanligvis root/SN
• Skriv inn én av følgende kommandoer for å starte SOL
  • connect
  • console com2
• Hvis du vil avslutte DDOS-konsollen, trykker du ^\ (CTRL + \)
• Skriv inn exit for å lukke SOL-økten.

Referanser

Integrated Dell Remote Access Controller 9 (versjon 3.00.00.00)
Dell EMC Data Domain DD3300 – maskinvareoversikt og installasjonsveiledning
