Data Domain: Så här får du åtkomst till DDOS-konsolen via iDRAC på ett DD3300-system

Problembeskrivning

Den första konfigurationen av ett Data Domain-system görs traditionellt via en seriekonsolanslutning. Efter den första konfigurationen från en direktansluten seriell anslutning har många kundmiljöer inget annat sätt att fjärransluta till konsolen än en LAN-anslutning via SSH eller Telnet. Det finns ett behov av att kunna komma åt DD3300-konsolen via ett annat gränssnitt. iDRAC på DD3300 stöder Serial Over LAN (SOL), som kan användas för att komma åt DDR-konsolen via den iDRAC-dedikerade porten. I det här dokumentet beskrivs hur du får åtkomst till DD3300-konsolen via iDRAC.

Symptom

Det går inte att komma åt DD3300 via serie- eller LAN-fjärranslutning.

Gäller:

DD3300

Lösning

Användare kan komma åt DD3300-konsolen via iDRAC när den seriella konsolen och Ethernet-anslutningen till NIC-portar inte är tillgängliga.

Förutsättningar

• iDRAC-åtkomst måste vara aktiverat. Se KB 517134 – Så konfigurerar du iDRAC på DD3300

Steg

Konfigurera BIOS för SOL.

1. Logga in på iDRAC via webbläsare

2. Gå till Konfiguration > av BIOS-inställning > Seriell kommunikation

3. Ange följande värden:

   • Seriell kommunikation – På med konsolomdirigering via COM2
   • Seriell portadress -- seriell enhet1=COM1, seriell enhet2=COM2
   • Extern seriell kontakt – seriell enhet 2
   • Felsäker överföringshastighet 115200
   • Fjärrterminaltyp - VT100 / VT220
   • Omdirigering efter start Aktivera omdirigering efter start


4. Klicka på Använd för inställningar för seriell kommunikation

5. Gå längst ned på sidan och klicka på Vid nästa omstart eller Tillämpa och starta om. DD måste startas om för att iDRAC ska kunna tillämpa de nya BIOS-inställningarna.

Konfigurera iDRAC för att använda SOL.

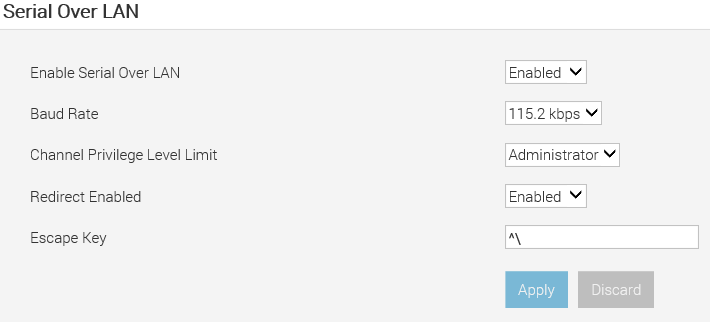

1. I iDRAC-webbgränssnittet går du till iDRAC-inställningar > Anslutning > seriell över LAN.

   Sidan Seriell över LAN visas.

2. Ange följande värde:

   • Aktivera seriell över LAN – aktivera
   • Överföringshastighet -- 115,2 kbps
   • Gräns för kanalprivilegienivå – administratör
   • Omdirigering aktiverad – Aktivera
   • Escape-tangent -- ^\ (CTRL + \)


3. Klicka på Verkställ

IPMI SOL-inställningarna är nu konfigurerade.

Aktivera SSH-protokoll som stöds.
För att aktivera SSH.

1. Gå till iDRAC-inställningstjänster >
2. Välj Aktiverad för SSH
3. Kontrollera att portnumret är inställt på 22
4. Klicka på Verkställ

SSH är nu aktiverat.

Använda SOL över en SSH-session
För att starta SOL från Putty på ett Windows-system.

• Öppna Putty
• Ange samma värdnamn eller IP-adress som används för iDRAC-webbgränssnittet.
• Använd port 22 som standardport.
• Välj Öppna för att ansluta.
• Ange användar-ID och lösenord för att logga in. Vanligtvis root/SN
• Ange ett av följande kommandon för att starta SOL
  • connect
  • console com2
• Om du vill avsluta DDOS-konsolen trycker du på ^\ (CTRL + \)
• Skriv exit för att stänga SOL-sessionen.

Referenser

Integrated Dell Remote Access Controller 9 (version 3.00.00.00)
Dell EMC Data Domain DD3300 – Hårdvaruöversikt och installationsmanual
