Data Domain：如何在 DD3300 系統上透過 iDRAC 存取 DDOS 主控台

問題說明

Data Domain 系統的初始設定傳統上是透過序列主控台連線完成。從直接連接串行連接進行初始設置后，許多客戶環境除了通過 SSH 或 Telnet 進行 LAN 連接外，無法遠端連接到控制台。需要能夠通過不同的介面訪問 DD3300 的控制台。DD3300 上的 iDRAC 支援 Serial Over LAN （SOL），可透過 iDRAC 專用連接埠存取 DDR 主控台。本文件說明如何透過 iDRAC 存取 DD3300 的主控台。

症狀

無法透過遠端序列或 LAN 連線存取 DD3300。

適用於：

DD3300

解決方案

當序列主控台和至 NIC 連接埠的乙太網路連線無法使用時，使用者可透過 iDRAC 存取 DD3300 的主控台。

先決條件

• 必須啟用 iDRAC 存取。請參閱 KB 517134 - 如何在 DD3300 上設定 iDRAC

步驟

設定 SOL 的 BIOS。

1. 透過網頁瀏覽器登入 iDRAC

2. 前往組態 > BIOS 設定 > 序列通訊

3. 指定以下值：

   • 序列通訊 -- 透過 COM2 的主控台重新導向開啟
   • 序列埠位址 -- 序列裝置 1=COM1、序列裝置 2=COM2
   • 外接式序列連接器 -- 序列裝置 2
   • 故障防護波特率 115200
   • 遠端終端機類型 -- VT100/VT220
   • 開機後重新導向啟用


4. 按一下 「套用 序列通訊」設定

5. 前往頁面底部，然後按一下 下次重新開機時 或 套用並重新開機。DD 必須重新開機，iDRAC 才能套用新的 BIOS 設定。

設定 iDRAC 以使用 SOL。

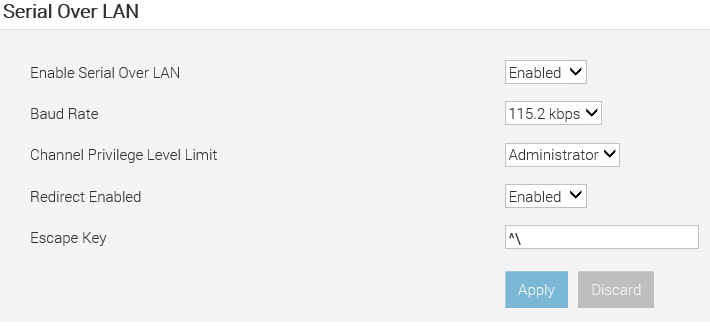

1. 在 iDRAC Web 介面中，前往 iDRAC 設定 >> 連線能力 Serial Over LAN。

   Serial over LAN 頁面隨即顯示。

2. 指定以下值：

   • 啟用 Serial Over LAN -- 啟用
   • 串列傳輸速率 -- 115.2 Kbps
   • 通道權限層級限制 -- 管理員
   • 已啟用重新導向 -- 啟用
   • Esc 鍵 -- ^\ （CTRL + \）


3. 按一下「套用」

IPMI SOL 設定現已配置完成。

啟用支援的 SSH 通訊協定。
若要啟用 SSH。

1. 前往 iDRAC 設定 > 服務
2. 選取啟用以執行 SSH
3. 請確定連接埠號碼設為 22
4. 按一下「套用」

SSH 現已啟用。

透過 SSH 工作階段
使用 SOL在 Windows 系統上從 Putty 啟動 SOL。

• 開啟 PuTTY
• 請輸入用於 iDRAC Web UI 的相同主機名稱或 IP 位址。
• 使用埠 22 作為預設埠。
• 選擇「打開」以連接。
• 輸入使用者 ID 和密碼以登入。通常為根/SN
• 輸入下列其中一個命令以啟動 SOL
  • connect
  • console com2
• 若要退出 DDOS 主控台，請按下 ^\ （CTRL + \）
• 輸入「exit」以關閉 SOL 工作階段。

參考資料

Integrated Dell Remote Access Controller 9 （版本 3.00.00.00）
Dell EMC Data Domain DD3300 - 硬體概觀和安裝指南
