Precision 5530: Visuel guide til din computer

Summary: Følgende artikel indeholder en visuel vejledning til din bærbare Precision 5530-workstationcomputer og en liste over computerens eksterne porte og funktioner.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Bemærk: For at få en mere detaljeret beskrivelse af hver placering skal du gå til systemmanualerne på www.dell.com/support


Indholdsfortegnelse:

  1. Set forfra
  2. Visning af håndfladestøtte
  3. Set fra venstre
  4. Set fra højre
  5. Visning indeni
  6. Vekselstrømsadaptervisning
  7. Yderligere oplysninger:



Set forfra



SLN313926_en_US__25530_Front_BK

(Fig.1 Set forfra)



1 LED-indikator for kamerastatus 2 Kamera
3 Venstre højttaler 4 Højre højttaler



Tilbage til toppen

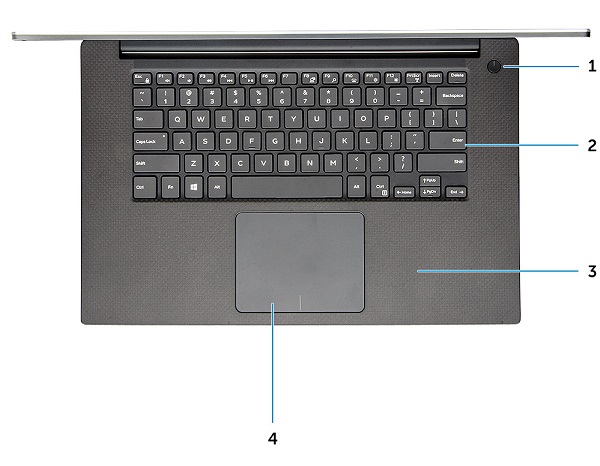

Visning af håndfladestøtte



SLN313926_en_US__35530_Top_BK

(Fig. 2: Visning af håndledsstøtte)



1 Tænd/sluk-knap/fingeraftrykslæser 2 Tastatur
3 Håndledsstøtte 4 TouchPad


Tilbage til toppen

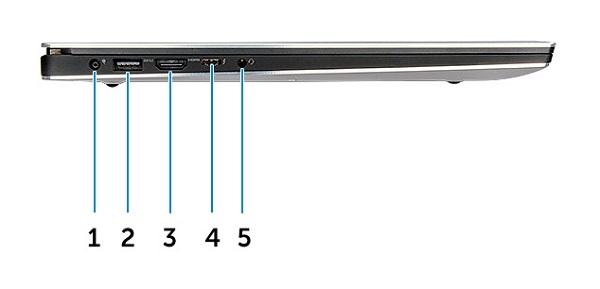

Set fra venstre



SLN313926_en_US__45530_Left_BK

(Fig.3 Set fra venstre side)



1 Strømstik 2 USB 3.1 Gen1-stik (med PowerShare)
3 HDMI-stik 4 Thunderbolt 3 Type-C-stik
5 Headset-stik


Tilbage til toppen



Set fra højre



SLN313926_en_US__55530_Right_BK

(Fig.4 Set fra højre)



1 Hukommelseskortlæser 2 USB 3.1 Gen1-stik (med PowerShare)
3 Batteriopladningsstatus-LED 4 Knap for batteriopladningsstatus
5 Noble Wedge-sikkerhedsstik


Tilbage til toppen



Visning indeni



SLN313926_en_US__65530_Inside_BK

(fig. 5 set indefra)



1 WLAN-kort 2 M.2 PCIe-SSD
3 Kølelegeme 4 Hukommelse x2
5 Systemventilator 6 Batteri
7 Højttalere


Tilbage til toppen



Vekselstrømsadaptervisning



SLN313926_en_US__7130W_AC_Adapter_BK

(Fig. 7 130 W AC-adapter)



Type 130 W Beskrivelse
Indgangsspænding 100 V AC til 240 V AC
Udgangsstrøm 6,7 A
Udgangseffekt 130 W
Udgangsspænding 19,5 V DC


Tilbage til toppen

Cause

Ikke relevant.

Resolution

Ikke relevant.

Additional Information



Yderligere oplysninger:



Bemærk: Der er ingen nedrivningsvejledning til denne særlige model af mobil arbejdsstation. Precision 5530 er den tyndeste mobile workstation, der i øjeblikket er tilgængelig fra Dell, og alle dele betragtes som udskiftelige af teknikere.


Tilbage til toppen

Affected Products

Precision 5530
