Precision 5530 : guide de votre ordinateur en images
Summary: L’article suivant fournit un guide visuel de votre station de travail mobile Precision 5530 et répertorie ses ports externes et ses fonctionnalités.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Remarque : pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/support
Sommaire :
- Vue avant
- Vue du repose-mains
- Vue latérale gauche
- Affichage de gauche à droite
- Vue de l’intérieur
- Vue de l'adaptateur CA
- Informations supplémentaires :
Vue avant

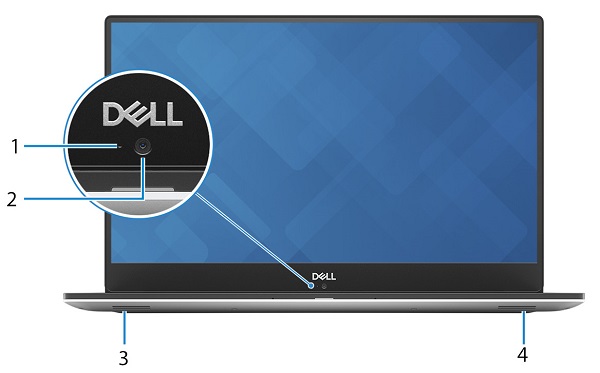

(Fig. 1 Vue avant)
| 1 | Voyant d’état de la Webcam | 2 | Caméra |
| 3 | Haut-parleur gauche | 4 | Haut-parleur droit |
Vue du repose-mains

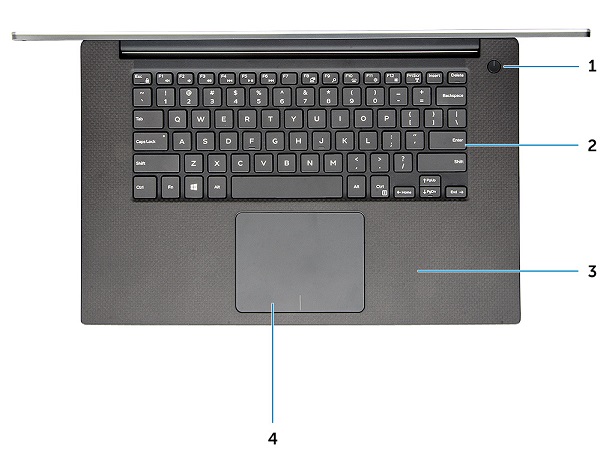

(Fig.2 Vue du repose-poignets)
| 1 | Bouton d’alimentation/lecteur d’empreintes digitales | 2 | Clavier |
| 3 | Repose-mains | 4 | Pavé tactile |
Vue latérale gauche
(Fig. 3 Vue du côté gauche)
| 1 | Connecteur d'alimentation | 2 | Connecteur USB 3.1 Gen 1 (avec PowerShare) |
| 3 | Connecteur HDMI | 4 | Connecteur Thunderbolt 3 type-C |
| 5 | Connecteur de casque |
Affichage de gauche à droite

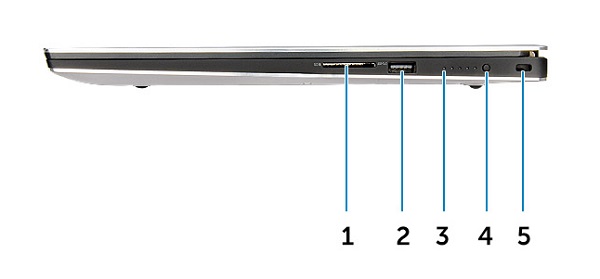

(Fig. 4 Vue du côté droit)
| 1 | Lecteur de carte mémoire | 2 | Connecteur USB 3.1 Gen 1 (avec PowerShare) |
| 3 | LED d’état de charge de la batterie | 4 | Bouton d’état de charge de la batterie |
| 5 | Logement de sécurité Noble Wedge |
Vue de l’intérieur

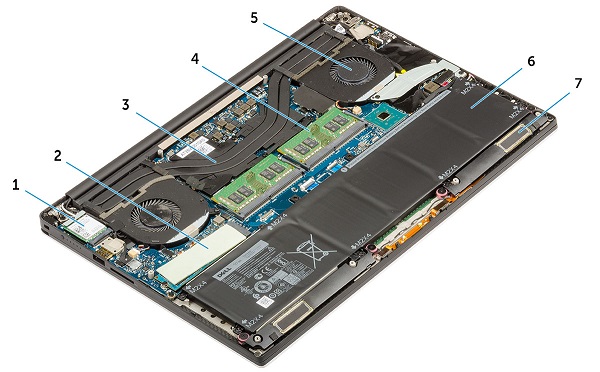

(Fig.5 Vue de l’intérieur)
| 1 | Carte WLAN | 2 | M.2 PCIe SSD |
| 3 | Dissipateur de chaleur | 4 | Mémoire x2 |
| 5 | Ventilateur système | 6 | Batterie |
| 7 | Haut-parleurs |
Vue de l'adaptateur CA

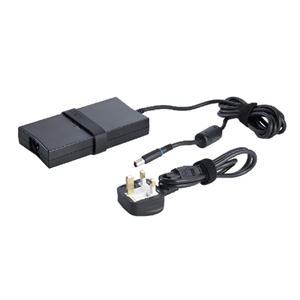

(Fig.7 Adaptateur secteur 130 W)
| Type 130W | Description |
| Tension en entrée | 100 V CA à 240 V CA |
| Courant de sortie | 6,7 A |
| Alimentation de sortie | 130 W |
| Tension de sortie | 19,5 V CC |
Cause
Sans objet.
Resolution
Sans objet.
Additional Information
Informations supplémentaires :
Remarque : il n’existe pas de guide de démontage pour ce modèle de station de travail mobile spécifique. Le modèle Precision 5530 est la station de travail mobile la plus fine actuellement disponible auprès de Dell et toutes les pièces sont considérées comme remplaçables par des ingénieurs.
