Dell Precision 5530: guida visiva al computer
Summary: Il seguente articolo fornisce una guida visiva al computer Precision 5530 Mobile Workstation con un elenco delle porte esterne e delle funzioni del computer.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support
Sommario:
- Vista anteriore
- Vista sul poggiapolsi
- Vista laterale sinistra
- Vista laterale destra
- Vista interna
- Vista dell'adattatore CA
- Ulteriori informazioni:
Vista anteriore
Fig.1. Vista anteriore
| 1 | LED di stato della fotocamera | 2 | Fotocamera |
| 3 | Altoparlante sinistro | 4 | Altoparlante destro |

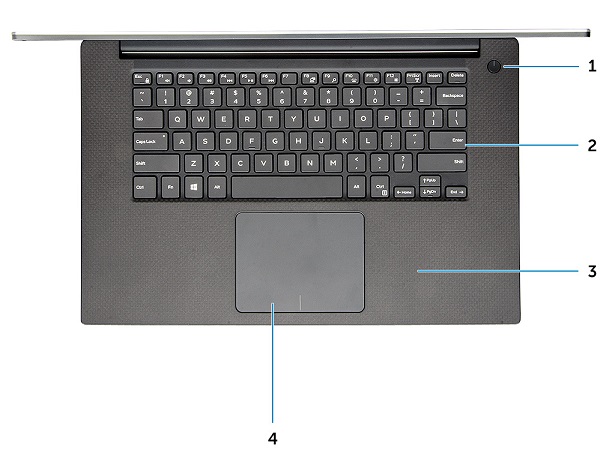

Vista sul poggiapolsi
(Fig.2 Vista del poggiapolsi)
| 1 | Pulsante di alimentazione/lettore di impronte digitali | 2 | Tastiera |
| 3 | Poggiapolsi | 4 | Touchpad |

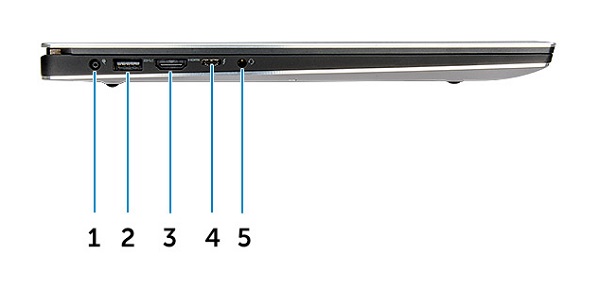

Vista laterale sinistra
(Fig.3 - Vista laterale sinistra)
| 1 | Connettore di alimentazione | 2 | Connettore USB 3.1 Gen1 (con PowerShare) |
| 3 | Connettore HDMI | 4 | Connettore Thunderbolt 3 Type-C |
| 5 | Connettore per la cuffia |
Vista laterale destra
(Fig.4 - Vista laterale destra)
| 1 | Lettore di schede di memoria | 2 | Connettore USB 3.1 Gen1 (con PowerShare) |
| 3 | LED di stato e del livello di carica della batteria | 4 | Pulsante di stato di carica della batteria |
| 5 | Slot di sicurezza Noble Wedge |

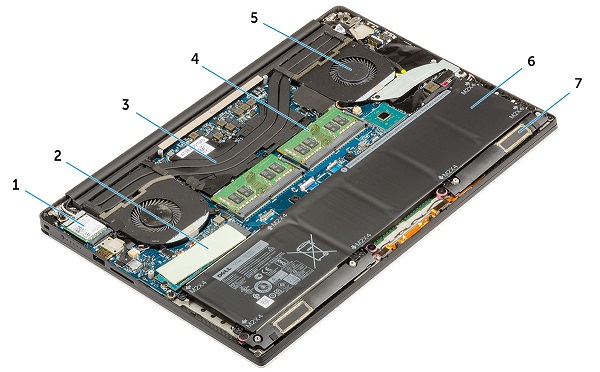

Vista interna
(Fig.5 Vista interna)
| 1 | Scheda WLAN | 2 | M.2 PCIe SSD |
| 3 | Dissipatore di calore | 4 | 2 memorie |
| 5 | Ventola del sistema | 6 | Batteria |
| 7 | Altoparlanti |
Vista dell'adattatore CA
(Fig.7 Adattatore CA da 130 W)
| Tipo 130W | Descrizione |
| Tensione di ingresso | Da 100 V CA a 240 V CA |
| Corrente di uscita | 6,7 A |
| Potenza di uscita | 130 W |
| Tensione di uscita | 19,5 V CC |
Cause
Not Applicable.
Resolution
Not Applicable.
Additional Information
Ulteriori informazioni:
Nota: non è disponibile alcuna guida alla rimozione per questo particolare modello di workstation portatile. Precision 5530 è la workstation portatile più sottile attualmente disponibile presso Dell e tutti i componenti sono considerati sostituibili dagli ingegneri.
Affected Products
Precision 5530Article Properties
