Precision 5530: お使いのコンピューターのビジュアル ガイド
Summary: 次の記事では、Dell Precision 5530モバイル ワークステーション コンピューターのビジュアル ガイドを提供し、お使いのコンピューターの外部ポートと機能の一覧を示します。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
メモ: 各場所に関する詳しい説明については、www.dell.com/supportのシステム マニュアルを参照してください。
目次:

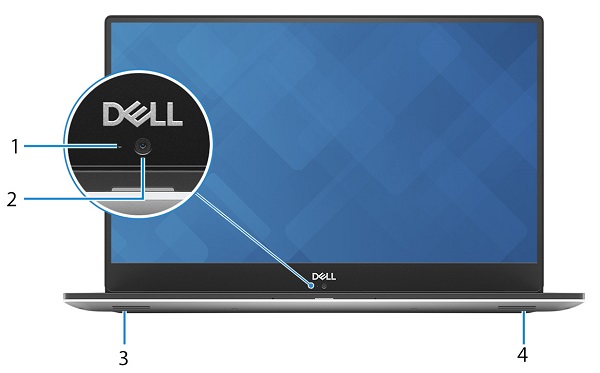

前面図
（図1：前面図）
| 1 | カメラ ステータスLED | 2 | カメラ |
| 3 | 左スピーカー | 4 | 右スピーカー |
パームレスト図
(図2:パームレストの図)
| 1 | 電源ボタン/指紋認証リーダー | 2 | キーボード |
| 3 | Palmrest | 4 | タッチパッド |

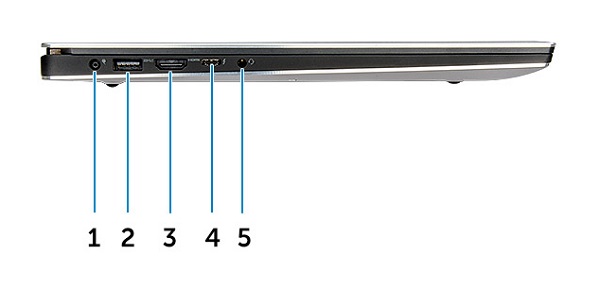

左側面図
（図3: 左側面図）
| 1 | 電源コネクター | 2 | USB 3.1 Gen1コネクター(PowerShare付き) |
| 3 | HDMIコネクタ | 4 | Thunderbolt 3 Type-Cコネクタ |
| 5 | ヘッドセットコネクタ |

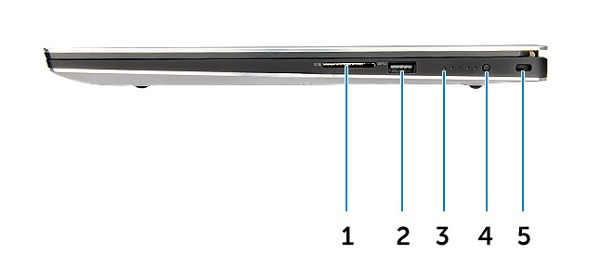

右側面図
（図4: 右側面図）
| 1 | メモリー カード リーダー | 2 | USB 3.1 Gen1コネクター(PowerShare付き) |
| 3 | バッテリー充電ステータスLED | 4 | バッテリー充電ステータス ボタン |
| 5 | Noble Wedgeセキュリティ スロット |
内面図
(図5:内面図)
| 1 | WLANカード | 2 | M.2 PCIe SSD |
| 3 | ヒートシンク | 4 | メモリーx2 |
| 5 | システムファン | 6 | バッテリ |
| 7 | スピーカー |
ACアダプター図
(図7:130W ACアダプター)
| タイプ130W | 説明 |
| 入力電圧 | 100 V AC～240 V AC |
| 出力電流 | 6.7 A |
| 出力電力 | 130 W |
| 出力電圧 | 19.5 V DC |
Cause
「Not Applicable.」
Resolution
「Not Applicable.」
Additional Information
追加情報:
メモ: このモデルのモバイル ワークステーションの分解ガイドはありません。Dell Precision 5530は、現在Dellが提供する最薄のモバイル ワークステーションであり、すべてのパーツはエンジニアによる交換が可能です。
